Požadavky na konstrukci a zkoušení velkých nádob pro volně ložené látky (IBC)*Kapitola 6.5

  • * Pro účely českého vydání se takto překládá anglický výraz "Intermediate Bulk Conteiner" Nadále bude užívána zkratka "IBC".
    1. 6.5.1 Obecné požadavky
      1. 6.5.1.1 Rozsah
        1. 6.5.1.1.1 Požadavky této kapitoly se vztahují na IBC (jejichž používání je výslovně dovoleno pro přepravu určitých nebezpečných látek podle pokynů pro balení uvedených ve sloupci (8) tabulky A kapitoly 3.2. Přemístitelné cisterny, cisternové kontejnery, které odpovídají požadavkům kapitoly 6.7, nebo 6.8, se nepovažují za IBC. IBC, které splňují požadavky této kapitoly, se pro účely RID nepovažují za kontejnery.
        2. 6.5.1.1.2 IBC a jejich provozní výstroj neodpovídající těmto požadavkům, ale mající přijatelné alternativy, mohou být příslušným orgánem považovány za přijatelné pro schválení. Kromě toho se zřetelem na vědecko-technický pokrok, může být používání alternativních uspořádání, která nabízejí nejméně stejnou bezpečnost používání z hlediska snášenlivosti s vlastnostmi přepravovaných látek a stejnou nebo vyšší odolnost proti nárazu, zatížení a ohni, povoleno příslušným orgánem.
        3. 6.5.1.1.3 Konstrukce, výstroj, zkoušení, značení a provoz IBC musí být uznány příslušným orgánem země, ve které byla IBC schválena.
        4. POZNÁMKA: Strany provádějící prohlídky a zkoušky v jiných zemích, po uvedení IBC do provozu, nemusí být schváleny příslušným orgánem země, ve které byla IBC schválena, ale prohlídky a zkoušky se musí provádět v souladu s pravidly uvedenými ve schválení IBC.
        1. 6.5.1.1.4 Výrobci a následní distributoři IBC musí poskytnout informace týkající se postupů, které je nutno dodržovat a popis typů a rozměrů uzávěrů (zahrnujíc v to požadovaná těsnění) a jakékoliv další komponenty potřebné k tomu, aby se zajistilo, že IBC, jak jsou podávány k přepravě, jsou schopné projít konstrukčními zkouškami předepsanými v této kapitole.
      1. 6.5.1.2 (Vyhrazeno)
      2. 6.5.1.3 (Vyhrazeno)
      3. 6.5.1.4 Kódovací systém pro značení IBC
        1. 6.5.1.4.1 Kód konstrukčního typu tvoří dvě arabské číslice, jak je uvedeno pod písmenem (a), následované velkým písmenem, jak je uvedeno pod písmenem (b), následované, pokud je to stanoveno v jednotlivých oddílech, arabskou číslicí označující kategorii IBC.
          1. a)
            Požadavky na konstrukci a zkoušení velkých nádob pro volně ložené látky (IBC)*
            TypPro tuhé látky, plněné nebo vyprazdňovanéPro kapaliny
            samospádempod tlakem vyšším než
            10 kPa (0,1 baru)
            Tuhý112131
            Flexibilní13

          (b) Materiály:

          1. A. Ocel (všechny typy a povrchové úpravy)
          2. B. Hliník
          3. C. Přírodní dřevo
          4. D. Překližka
          5. F. Rekonstituované dřevo (dřevo vláknité a třískové materiály)
          6. G. Lepenka
          7. H. Plast
          8. L. Textilní tkaniny
          9. M. Papír, vícevrstvý
          10. N. Kov (mimo ocel a hliník)
        1. 6.5.1.4.2
        2. 6.5.1.4.3 Pro kompozitní IBC musí být použity v druhém pořadí kódu dvě velká písmena latinské abecedy. První udává materiál vnitřní nádoby IBC a druhé vnějšího pláště IBC.

          Dále jsou uvedeny typy a kódy IBC:

          Požadavky na konstrukci a zkoušení velkých nádob pro volně ložené látky (IBC)*
          MateriálKategorieKódPododdíl
          Kov
          A.Ocelpro tuhé látky, plněné a vyprazdňované samospádem11A6.5.5.1
          pro tuhé látky, plněné a vyprazdňované pod tlakem21A
          pro kapaliny31A
          B.Hliníkpro tuhé látky, plněné a vyprazdňované samospádem11B
          pro tuhé látky, plněné a vyprazdňované pod tlakem21B
          pro kapaliny31B
          N.Ostatní
          kovy          		pro tuhé látky, plněné a vyprazdňované samospádem11N
          pro tuhé látky, plněné a vyprazdňované pod tlakem21N
          pro kapaliny31N
          Flexibilní6.5.5.2
          H.Plastytkané plasty bez povlaku nebo vložky13H1
          tkané plasty s povlakem13H2
          tkané plasty s vložkou13H3
          tkané plasty s povlakem a s vložkou13H4
          plastová fólie13H5
          L.Textilní
          tkanina          		bez povlaku nebo vložky13L1
          s povlakem13L2
          s vložkou13L3
          s povlakem a s vložkou13L4
          M.Papírvícevrstvý13M1
          vícevrstvý, vodovzdorný13M2
          H.Tuhé
          plasty          		pro tuhé látky, plněné a vyprazdňované samospádem, vybavené provozní výstrojí11H16.5.5.3
          pro tuhé látky, plněné a vyprazdňované samospádem, samonosné11H2
          pro tuhé látky, plněné a vyprazdňované pod tlakem, vybavené provozní výstrojí21H1
          pro tuhé látky, plněné a vyprazdňované pod tlakem, samonosné21H2
          pro kapaliny, vybavené provozní výstrojí31H1
          pro kapaliny, samonosné31H2
          HZ.Kompozitní s plastovou vnitřní nádobou apro tuhé látky, plněné a vyprazdňované samospádem, s nádobou z tuhého plastu
          pro tuhé látky, plněné a vyprazdňované samospádem, s nádobou z flexibilního plastu          		11HZ1
          11HZ2          		6.5.5.4
          pro tuhé látky, plněné a vyprazdňované pod tlakem, s nádobou z tuhého plastu21HZ1
          pro tuhé látky, plněné a vyprazdňované pod tlakem, s nádobou z flexibilního plastu21HZ2
          pro kapaliny, s nádobou z tuhého plastu31HZ1
          pro kapaliny, s nádobou z flexibilního plastu31HZ2
          G.Lepenkapro tuhé látky, plněné a vyprazdňované samospádem11G6.5.5.5
          Dřevo6.5.5.6
          C.Přírodní
          dřevo          		pro tuhé látky, plněné a vyprazdňované samospádem, s vnitřní vložkou11C
          D.Překližkapro tuhé látky, plněné a vyprazdňované samospádem, s vnitřní vložkou11D
          F.Rekon
          stituované
          dřevo          		pro tuhé látky, plněné a vyprazdňované samospádem, s vnitřní vložkou11F
        3. a Tento kód musí být doplněn nahrazením písmena Z velkým písmenem podle odstavce 6.5.1.4.1 (b) označujícím použitý materiál pro vnější obal.
        1. 6.5.1.4.4 Písmeno „W“ může být uvedeno za kódem IBC. Písmeno „W“ označuje, že IBC, ačkoli je stejného typu uvedeného kódem, je vyrobena podle specifikace odlišné od specifikace uvedené v oddíle 6.5.5 a je považována za rovnocennou podle požadavků uvedených v 6.5.1.1.2.
    1. 6.5.2 Značení UN kódem
      1. 6.5.2.1 Základní značení
        1. 6.5.2.1.1 Každá IBC vyrobená a určená pro používání podle RID musí mít značky, které jsou trvalé, čitelné a umístěné tak, aby byly zřetelně viditelné. Písmena, číslice a symboly musí být nejméně 12 mm vysoké a musí uvádět:

          (a) Symbol OSN pro obalyObrázek

          Tento znak nesmí být použit pro jiné účely než pro osvědčení, že obal, FIBC, přemístitelná cisterna nebo MEGC splňuje příslušné požadavky kapitol 6.1, 6.2, 6.3, 6.5, 6.6, 6.7 nebo 6.11.

          U kovových IBC, na kterých jsou značky vyraženy nebo vytlačeny, smí být použita místo symbolu písmena „UN“;

          (b) Kód udávající typ IBC podle pododdílu 6.5.1.4;

          (c) Velká písmena, která udávají obalovou skupinu, pro kterou je konstrukční typ schválen:

          (i) X pro obalové skupiny I, II a III (IBC pouze pro tuhé látky);

          (ii) Y pro obalové skupiny II a III;

          (iii) Z pouze pro obalovou skupinu III;

          (d) Měsíc a rok (vždy poslední dvě číslice) výroby;

          (e) Stát povolující přidělení UN kódu; uvedený rozlišovací značkou používanou pro motorová vozidla v mezinárodní silniční dopravě1;

          (f) Jméno nebo značka výrobce nebo jiné označení IBC stanovené příslušným orgánem;

          (g) Zkušební zatížení při zkoušce stohováním v kg. Číslicí „0“ musí být označena IBC, které nejsou konstruovány pro stohování;

          (h) Nejvyšší dovolená celková (brutto) hmotnost v kg.

          Shora předepsané základní značky musí být vyznačeny v pořadí pododstavců uvedených níže. Značky podle 6.5.2.2, jakož i každá další značka schválená příslušným orgánem, je nutno umístit tak, aby značky byly správně identifikovatelné.

          Každá značka umístěná v souladu s (a) až (h) a 6.5.2.2 musí být jasně oddělena, např. lomítkem, nebo mezerou, tak aby byla snadno identifikovatelná.

        1. 6.5.2.1.2 Příklady označení pro různé typy IBC v souladu s odstavcem 6.5.2.1.1 písmeny (a) až (h) uvedenými výše:
          Požadavky na konstrukci a zkoušení velkých nádob pro volně ložené látky (IBC)*
          Obrázek11A/Y/02 99
          NL/Mulder
          007/5500/1500          		Kovové IBC z oceli pro přepravu tuhých látek, které se vyprazdňují např. samospádem pro obalové skupiny II a III, vyrobená v únoru 1999, schválená v Nizozemsku, vyrobená firmou Mulder podle konstrukčního typu, pro který příslušný orgán přidělil kód 007, použité zatížení při zkoušce stohováním v kg, nejvyšší celková hmotnost v kg.
          Obrázek13H 3/Z/03 01
          F/Meunier 1713/0/1500          		Flexibilní IBC pro přepravu tuhých látek, vyprazdňované samospádem, vyrobená z plastové tkaniny s vložkou, neurčené pro stohování
          Obrázek31H1/Y/04 99
          GB/9099/10800/1200          		IBC z tuhého plastu pro přepravu kapalných látek s konstrukčním vybavením, uzpůsobeným ke stohování.
          Obrázek31HA1/Y/05 01
          D/Muller1683/10800/1200          		Kompozitní IBC pro přepravu kapalin s vnitřní nádobou z tuhého plastu s vnějším pláštěm z oceli-
          Obrázek11C/X/01 02
          S/Aurigny9876/3000/910          		IBC z přírodního dřeva pro přepravu tuhých látek s vnitřní vložkou, schválené pro tuhé látky obalové skupina I, II a III.
      1. 6.5.2.2 Doplňkové značky
        1. 6.5.2.2.1 Každá IBC musí mít značky požadované v pododdíle 6.5.2.1 a kromě toho následující informace, které mohou být uvedeny na korozi odolném štítku trvale připevněném na místě snadno dostupném pro kontrolu.
          Požadavky na konstrukci a zkoušení velkých nádob pro volně ložené látky (IBC)*
          Doplňkové značkyKategorie IBC
          Kovovétuhé
          plastové          		KompozitníLepenkovéDřevěné
          Vnitřní objem v litrech a při 20°CXXX
          Vlastní hmotnost v kg aXXXXX
          Zkušební tlak v kPa nebo barech a, pokud se na něj vztahujeXX
          Nejvýše přípustný plnící/vyprazdňovací tlak v kPa nebo barech a, pokud se na něj vztahujeXXX
          Materiál tělesa a jeho minimální tloušťka v mmX
          Datum poslední zkoušky těsnosti, pokud se na ně vztahuje (měsíc a rok)XXX
          Datum poslední prohlídky (měsíc a rok)XXX
          Číslo výrobní sérieX
          Maximální povolená stohovací zátěž (b)XXXXX
        2. (a) Používaná měrná jednotka musí být uvedena.
        3. (b) Viz 6.5.2.2.2. Toto dodatečné značky se musí použíty pro všechny IBC vyrobené, opravené nebo zrekonstruované od 1. ledna 2011 (viz rovněž 1.6.1.15).
        1. 6.5.2.2.2 Maximální povolené stohovací zatížení platné při používání IBC musí být uvedeno na značce podle vyobrazení na obrázku 6.5.2.2.1 nebo na obrázku 6.5.2.2.2. Značka musí být trvanlivá a dobře viditelná.

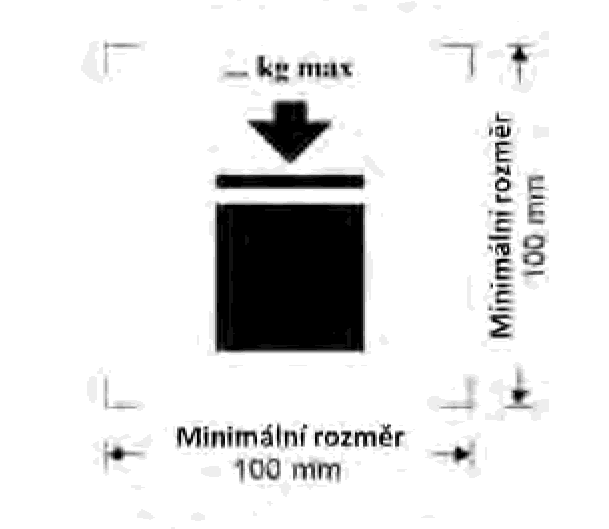

          Obrázek 6.5.2.2.2.1

          Obrázek

          IBC, které je možné stohovat

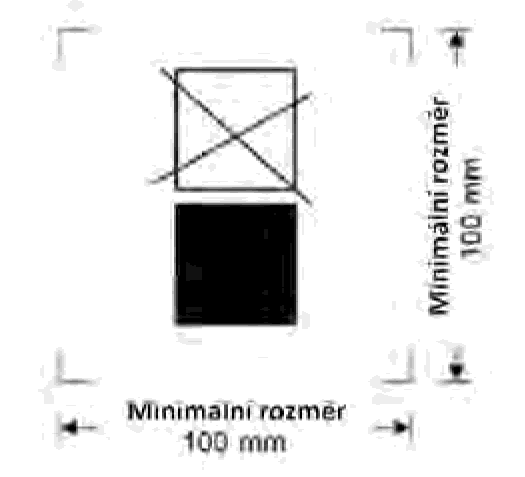

          Obrázek 6.5.2.2.2.2

          Obrázek

          IBC, které není možné stohovat

          Minimální rozměry musí být 100 mm x 100 mm. Výška písmen a číslic udávajících hmotnost musí být nejméně 12 mm. Plocha uvnitř tiskových značek označených rozměrovými šipkami musí být čtvercová. Tam, kde rozměry nejsou uvedeny, musí být všechny vlastnosti v přibližném poměru k vlastnostem na obrázku. Hmotnost vyznačená nad značkou nesmí překročit zatížení působící při konstrukční typové zkoušce (viz 6.5.6.6.4) děleno 1,8.

        1. 6.5.2.2.3 Kromě značek uvedených v pododdíle 6.5.2.1 mohou mít flexibilní IBC piktogram označující doporučené zdvihací metody.
        2. 6.5.2.2.4 Vnitřní nádoby konstrukčního typu kompozitních IBC, musí být označeny použitím značek, jak je určeno v 6.5.2.1.1 (b), (c), (d), kde datum označuje výrobu vnitřní plastové nádoby, (e) a (f). Nesmí být použit UN kód obalu. Značky musí být použity v pořadí, které je v 6.5.2.1.1. Musí být trvalé, čitelné a umístěné tak, aby byly zřetelně viditelné, je-li vnitřní nádoba umístěna ve vnějším krytu.

          Datum výroby plastové vnitřní nádoby může být alternativně označeno na vnitřní nádobě sousedící se zbytkovými značkami. V takovém případě musí být dvě číslice roku ve značce a ve vnitřním kruhu hodin identické. Příklad vhodné metody značení:

          Obrázek
        3. POZNÁMKA 1: Jsou přijatelné i další metody, které poskytují minimální požadované informace trvanlivým, viditelným a čitelným způsobem.
        4. POZNÁMKA 2: Datum výroby vnitřní nádoby může být odlišné od vyznačeného data výroby (viz 6.5.2.1), opravy (viz 6.5.4.5.3) nebo repase (viz 6.5.2.4) kompozitních IBC.
        1. 6.5.2.2.5 Pokud jsou kompozitní IBC konstruovány takovým způsobem, že vnější plášť je určen k sejmutí při přepravě prázdných IBC (takové jako zpětná přeprava IBC pro opětovné použití původním odesilatelem), každá z odnímatelných částí musí být označena měsícem a rokem výroby a jménem nebo symbolem výrobce a dalšími identifikačními údaji IBC stanovenými příslušným orgánem (odstavec 6.5.2.1.1(f)).
      1. 6.5.2.3 Shodnost s konstrukčním typem

        Značka UN kódu na IBC potvrzuje, že IBC odpovídá s úspěchem odzkoušenému konstrukčnímu typu a že požadavky uvedené v osvědčení byly splněny.

      1. 6.5.2.4 Značení rekonstruovaných kompozitních IBC (31HZ1)

        Značky stanovené v 6.5.2.1.1 a v 6.5.2.2 musí být odstraněny z původní IBC nebo být trvale neviditelné a musí být použity nové značky pro rekonstruované IBC v souladu s RID.

    1. 6.5.3 Požadavky na konstrukci
      1. 6.5.3.1 Obecné požadavky
        1. 6.5.3.1.1 IBC musí být odolné, nebo vhodným způsobem chráněny proti degradaci, způsobované okolním prostředím.
        2. 6.5.3.1.2 IBC musí být vyrobeny a uzavřeny tak, aby nemohlo dojít k úniku obsahu při normálních podmínkách přepravy, včetně účinku vibrací nebo změn teploty, vlhkosti nebo tlaku.
        3. 6.5.3.1.3 IBC a jejich uzávěry musí být zhotoveny z materiálů, snášenlivých s obsahem nebo být zevnitř chráněny, aby nenastalo nebezpečí:

          (a) že budou napadeny obsahem takovým způsobem, který by jejich použití učinil rizikovým;

          (b) že dojde k reakci nebo rozkladu obsahu, popř. k vytvoření zdraví škodlivých nebo nebezpečných sloučenin, působením obsahu na materiály IBC.

        1. 6.5.3.1.4 Byla-li použita těsnění, musí být z materiálu, který nemůže být obsahem IBC napaden.
        2. 6.5.3.1.5 Veškerá provozní výstroj musí být umístěna nebo chráněna tak, aby riziko úniku obsahu z důvodu jejího poškození při manipulaci a přepravě bylo minimalizováno.
        3. 6.5.3.1.6 IBC, jejich příslušenství, provozní výstroj a konstrukční výstroj musí být uzpůsobeny tak, aby odolávaly vnitřnímu přetlaku obsahu bez jeho ztráty a normálnímu namáhání při manipulaci a přepravě. IBC určené ke stohování musí být pro tento účel konstrukčně přizpůsobeny. Zvedací a bezpečnostní prvky IBC musí být dostatečně pevné, aby odolaly normálním podmínkám manipulace a přepravy bez podstatné deformace nebo poškození; musí být umístěny tak, aby v žádné části IBC nevznikalo nadměrné namáhání.
        4. 6.5.3.1.7 Je-li IBC tvořena tělesem nádoby uvnitř rámu, musí být konstruována tak, aby:

          (a) se těleso nádoby netřelo či nedřelo o rám, které by způsobovalo poškození tělesa nádoby;

          (b) těleso nádoby zůstávalo stále zajištěno v rámu;

          (c) části výstroje byly fixovány tak, aby nemohly být poškozeny, jestliže spojení mezi tělesem nádoby a rámem umožňuje rozpínání nebo vzájemný pohyb.

        1. 6.5.3.1.8 Je-li použit spodní vypouštěcí ventil, musí být zabezpečen v uzavřené poloze a celý vyprazdňovací systém musí být vhodným způsobem chráněn proti poškození. Ventily s pákovými uzávěry musí být chráněny proti náhodnému otevření, přičemž musí být poloha otevřeno - zavřeno lehce zjistitelná. U IBC obsahujících kapalné látky musí být též dodatkové zařízení k utěsnění výpustního otvoru, např. slepá příruba nebo stejně účinné zařízení.
    1. 6.5.4 Prohlídky, zkoušky a certifikace
      1. 6.5.4.1 Zajišťování kvality: IBC musí být vyrobeny, rekonstruovány nebo opraveny a odzkoušeny podle systému zajišťování kvality uznaného příslušným orgánem, aby bylo zajištěno, že každá IBC splňuje požadavky této kapitoly.
      2. POZNÁMKA: ISO 16106:2006 „Obaly – Přepravní obaly pro nebezpečné věci – Obaly pro nebezpečné věci, velké nádoby pro volně ložené látky (IBC) a velké obaly – Návody pro používání ISO 9001“ poskytuje dostatečný návod pro postupy, které je možno používat.
      1. 6.5.4.2 Zkušební požadavky: IBC musí být podrobeny zkouškám konstrukčního typu a prvním a periodickým prohlídkám a zkouškám podle pododdílu 6.5.4.4, pokud se na ně vztahují.
      2. 6.5.4.3 Certifikace: Ke každému konstrukčnímu typu IBC musí být vydán atest s povolením označování sériových výrobků UN kódem (jak je uvedeno v oddíle 6.5.2.) prokazujícím, že konstrukční typ, včetně výstroje, splňuje zkušební požadavky.
      3. 6.5.4.4 Prohlídka a zkouška
      4. POZNÁMKA: Viz též pododdíl 6.5.4.5, pro prohlídky a zkoušky na opravených IBC.
        1. 6.5.4.4.1 Aby bylo vyhověno požadavkům příslušného orgánu, musí být každá kovová IBC, IBC z tuhého plastu a kompozitní IBC podrobena prohlídce a zkoušce:

          (a) Před uvedením do provozu (včetně přepracování) a potom v intervalech nepřekračujících pět let z hlediska:

          (i) shodnosti s konstrukčním typem, včetně značky;

          (ii) vnitřního a vnějšího stavu;

          (iii) provozuschopnosti provozní výstroje.

          Pokud je IBC opatřena tepelnou izolací, je třeba ji sejmout pouze v míře nezbytné pro řádnou prohlídku tělesa IBC.

          (b) V intervalech nejvýše dvou a půl let z hlediska:

          (i) vnějšího stavu;

          (ii) provozuschopnosti provozní výstroje.

          Pokud je IBC opatřena tepelnou izolací, je třeba jí sejmout pouze v míře nezbytné pro řádnou prohlídku tělesa IBC.

          Každá IBC musí odpovídat ve všech ohledech svému konstrukčnímu typu.

        1. 6.5.4.4.2 Každá kovová IBC, IBC z tuhého plastu a kompozitní IBC určená pro kapaliny nebo určená pro pevné látky plněné nebo vyprazdňované pod tlakem, se musí podrobit vhodné zkoušce těsnosti. Tato zkouška je součástí programu zajišťování kvality, jak je stanoveno v 6.5.4.1 a ukazuje schopnost splnit příslušnou úroveň zkoušky uvedenou v 6.5.6.7.3.

          (a) předtím než je poprvé použit k přepravě;

          (b) v intervalech ne více než dva a půl roku.

          Pro tuto zkoušku musí být IBC vybavena primárním uzávěrem dna. Vnitřní nádoba kompozitní IBC může být zkoušena bez vnějšího obalu za předpokladu, že výsledky zkoušek tím nejsou ovlivněny.

        1. 6.5.4.4.3 Protokol o každé prohlídce a zkoušce musí být uložen držitelem IBC nejméně do doby příští prohlídky anebo zkoušky. Zpráva musí obsahovat výsledky prohlídky a zkoušky a identifikaci subjektu provádějícího prohlídku, a zkoušku (viz také požadavky na značení v odstavci 6.5.2.2.1).
        2. 6.5.4.4.4 Příslušný orgán na důkaz, že IBC splňuje požadavky zkoušek konstrukčního typu, může kdykoli požadovat přezkoušení IBC zkouškami podle této kapitoly.
      1. 6.5.4.5 Opravené IBC
        1. 6.5.4.5.1 Pokud je IBC poškozena následkem nárazu (např. při nehodě) nebo z jiné příčiny, musí být opravena nebo jinak ošetřena (viz definice „Běžné opravy a údržba IBC“ v oddíle 1.2.1), v souladu s konstrukčním typem. Tělesa tuhých plastových IBC a vnitřní nádoby kompozitních IBC, pokud jsou poškozena, musí být nahrazena.
        2. 6.5.4.5.2 Navíc k jiným prohlídkám a zkouškám, které předepisuje RID, musí být IBC podrobeny všem prohlídkám a zkouškám podle požadavků uvedených v pododdíle 6.5.4.4 a kdykoliv je IBC opravena, a musí být vypracován protokol.
        3. 6.5.4.5.3 Subjekt provádějící prohlídky a zkoušky musí IBC po opravě označit trvanlivou značkou poblíž výrobcem umístěného UN kódu konstrukčního typu, aby byly zřejmé informace:

          (a) stát, ve kterém byly provedeny prohlídky a zkoušky;

          (b) název nebo autorizovaný symbol subjektu provádějícího prohlídky a zkoušky;

          (c) datum (měsíc, rok) provedení prohlídek a zkoušek.

        1. 6.5.4.5.4 Inspekce a zkoušky provedené v souladu s odstavcem 6.5.4.5.2 mohou být považovány za vyhovující požadavkům pro 2,5-leté a 5ti-leté periodické inspekce a zkoušky.
    1. 6.5.5 Zvláštní požadavky na IBC
      1. 6.5.5.1 Zvláštní požadavky na kovové IBC
        1. 6.5.5.1.1 Tyto požadavky se vztahují na kovové IBC určené pro přepravu tuhých látek a kapalin. Existují tři kategorie kovových IBC:

          (a) IBC pro tuhé látky, které jsou plněny a vyprazdňovány samospádem (11A, 11B, 11N);

          (b) IBC pro tuhé látky, které jsou plněny a vyprazdňovány přetlakem větším než 10 kPa (0,1 baru) (21A, 21B, 21N); a

          (c) IBC pro kapaliny (31A, 31B, 31N).

        1. 6.5.5.1.2 Tělesa IBC musí být zhotovena z vhodných tvárných kovových materiálů s prokázanou svařitelností. Svary musí být provedeny odborně a musí poskytovat dokonalou bezpečnost. Musí se brát v úvahu provedení pro nízkou teplotu, pokud je to vhodné.
        2. 6.5.5.1.3 Musí se dbát na to, aby se zabránilo poškození galvanickým účinkem, vyvolaným těsným stykem různých kovů.
        3. 6.5.5.1.4 IBC z hliníku pro přepravu hořlavých kapalných látek nesmějí mít žádné pohyblivé části, jako víka, uzávěry atd., z nechráněné - rezavějící oceli, které by mohly vyvolat nebezpečnou reakci při styku s hliníkem třením nebo nárazem.
        4. 6.5.5.1.5 Kovové IBC musí být zhotoveny z kovů vyhovujících těmto požadavkům:

          (a) u oceli nesmí prodloužení po přetržení v procentech činit méně než

          kde Rm = zaručená minimální pevnost v tahu použité oceli v N/mm2.

          (b) u hliníku a jeho slitin nesmí prodloužení po přetržení v procentech činit méně než

          Zkušební vzorky použité pro stanovení prodloužení po přetržení musí být odebrány kolmo ke směru válcování a být upevněny tak, aby

          L0 = 5 d nebo

          kde: L0 = měřená délka zkušebního vzorku před zkouškou

          d = průměr

          A = plocha průřezu zkušebního vzorku

        1. 6.5.5.1.6 Nejmenší tloušťka stěny

          (a) u referenční oceli se součinem Rm x A0 = 10 000 nesmí tloušťka stěn činit méně než:

          Požadavky na konstrukci a zkoušení velkých nádob pro volně ložené látky (IBC)* Obrázek 6.5.2.2.2.1 Obrázek 6.5.2.2.2.2
          Vnitřní objem (C) v litrechTloušťka stěny (T) v mm
          Typy 11A, 11B, 11NTypy 21A, 21B, 21N, 31A, 31B, 31N
          NechráněnáChráněnáNechráněnáChráněná
          C ≤ 10002,01,52,52,0
          1000< C ≤ 2000T = C/2000 + 1,5T = C/2000 +1,0T = C/2000 +2,0T = C/2000 +1,5
          2000< C ≤ 3000T = C/2000 + 1,5T = C/2000 +1,0T = C/2000 +1,0T = C/2000 +1,5

          kde: A0 =minimální prodloužení (v procentech) použité referenční oceli při přetržení při namáhání v tahu (viz odstavec 6.5.5.1.5);

          (b) u jiných kovů než u referenční oceli uvedené pod bodem (a) se nejmenší tloušťka stěny vypočítá podle tohoto vzorce:

          kde e1 = požadovaná ekvivalentní tloušťka stěny použitého kovu (v mm);

          e0 = požadovaná nejmenší tloušťka stěny pro referenční ocel (v mm);

          Rm1 = zaručená minimální pevnost v tahu použitého kovu (v N/mm2) (viz (c))

          A1 = minimální prodloužení (v procentech) použitého kovu při přetržení při namáhání v tahu (viz odstavec 6.5.5.1.5).

          Tloušťka stěny však v žádném případě nesmí činit méně než 1,5 mm.

          (c) Pro účely výpočtu uvedeného v odstavci (b) zaručená minimální pevnost v tahu použitého kovu (Rm1) musí mít minimální hodnotu podle národních a mezinárodních materiálových norem. Avšak pro austenitické oceli může být stanovená hodnota pro Rm zvýšena až o 15 %, jestliže je v materiálovém kontrolním osvědčení ověřena vyšší hodnota. Pokud neexistuje žádná materiálová norma pro dotyčný materiál, hodnota Rm musí být minimální hodnotou ověřenou v materiálovém kontrolním osvědčení.

        1. 6.5.5.1.7 Zařízení pro vyrovnávání tlaku: IBC určená k přepravě kapalných látek musí umožňovat odvádění dostatečného množství par, aby tím bylo zajištěno, že při působení ohně nedojde k prasknutí tělesa nádoby. Toho může být dosaženo běžnými zařízeními pro vyrovnání tlaku nebo jinými konstrukčními prostředky. Spouštěcí tlak nesmí být vyšší než 65 kPa (0,65 baru) a ne nižší než zjištěný celkový přetlak v IBC (tzn součet tenze par plněné látky a parciálního tlaku vzduchu nebo jiných inertních plynů zmenšený o 100 kPa (1 bar) zjištěný na základě nejvyššího stupně plnění při 55 °C uvedeného v pododdíle 4.1.1.4. Potřebná zařízení pro zajištění vyrovnání tlaku musí být umístěna v části nádoby, kde zůstává plynná fáze.
      1. 6.5.5.2 Zvláštní ustanovení pro flexibilní IBC
        1. 6.5.5.2.1 Tyto požadavky se vztahují na flexibilní IBC těchto typů:
          Požadavky na konstrukci a zkoušení velkých nádob pro volně ložené látky (IBC)* Obrázek 6.5.2.2.2.1 Obrázek 6.5.2.2.2.2
          13H1plastová tkanina bez vnitřního povlaku nebo vnitřní vložky;
          13H2plastová tkanina s vnitřním povlakem;
          13H3plastová tkanina s vnitřní vložkou;
          13H4plastová tkanina s vnitřním povlakem a vnitřní vložkou;
          13H5plastová fólie;
          13L1textilní tkanina bez vnitřního povlaku nebo vnitřní vložky;
          13L2textilní tkanina s vnitřním povlakem;
          13L3textilní tkanina s vnitřní vložkou;
          13L4textilní tkanina s vnitřním povlakem a vnitřní vložkou;
          13M1papír, vícevrstvý;
          13M2papír, vícevrstvý, vodovzdorný.

          Flexibilní IBC jsou určeny pouze pro přepravu tuhých látek.

        1. 6.5.5.2.2 Tělesa IBC musí být zhotovena z vhodných materiálů. Pevnost materiálu a konstrukce flexibilní IBC musí být přizpůsobena vnitřnímu objemu flexibilní IBC a jejímu předpokládanému použití.
        2. 6.5.5.2.3 Všechny materiály použité při výrobě flexibilních IBC typu 13M1 a 13M2 si musí po úplném ponoření do vody po dobu nejméně 24 hodin zachovat ještě nejméně 85 % hodnoty pevnosti v tahu měřené původně po kondicionování materiálu do rovnovážného stavu při relativní vlhkosti nejvýše 67 %.
        3. 6.5.5.2.4 Spoje musí být šité, tepelně svařené, lepené nebo provedeny jiným rovnocenným postupem. Všechny konce šitých spojů musí být zabezpečeny (před uvolněním švu).
        4. 6.5.5.2.5 Flexibilní IBC musí mít dostatečnou odolnost proti stárnutí a poklesu pevnosti, způsobené ultrafialovými paprsky, klimatickými podmínkami nebo plněnými látkami, aby byla vhodná pro předpokládané použití
        5. 6.5.5.2.6 U flexibilních plastových IBC, z plastu, který musí být chráněn proti ultrafialovému záření, musí být tato ochrana provedena přidáním sazí nebo jiných vhodných pigmentů nebo inhibitorů do materiálu. Tyto přísady musí být snášenlivé s obsahem a musí si zachovat svoji účinnost po celou dobu životnosti nádoby. Při použití sazí, pigmentů nebo inhibitorů, které se liší od těch, které byly použity pro výrobu zkoušeného konstrukčního typu, může být od opakování zkoušek upuštěno, nebude-li mít změněný obsah sazí, pigmentů nebo inhibitorů nepříznivý vliv na fyzikální vlastnosti konstrukčního materiálu.
        6. 6.5.5.2.7 Ke zlepšení odolnosti proti stárnutí nebo pro jiné účely, mohou být do materiálu tělesa přimíšeny přísady za předpokladu, že tyto přísady nebudou mít nepříznivý vliv na fyzikálně - chemické vlastnosti materiálu.
        7. 6.5.5.2.8 Při výrobě těles nádob IBC nesmí být použit materiál z již použitých nádob. Zbytky při výrobě nebo odpady ze stejného výrobního procesu však smějí být použity. Toto však nemá vyloučit opětné použití jednotlivých částí, jako např. upevňovacích částí a podstavců palet za předpokladu, že tyto části nebyly při svém předchozím použití žádným způsobem poškozeny.
        8. 6.5.5.2.9 V naplněném stavu nesmí poměr výšky k šířce činit více než 2:1.
        9. 6.5.5.2.10 Vnitřní vložka musí být zhotovena z vhodného materiálu. Pevnost použitého materiálu a konstrukce vnitřní vložky musí být přiměřená vnitřnímu objemu IBC a předpokládanému použití. Spoje a uzávěry musejí být prachotěsné a schopné odolat tlaku a nárazům, které vznikají za normálních podmínek manipulace a přepravy.
      1. 6.5.5.3 Zvláštní ustanovení pro IBC z tuhého plastu
        1. 6.5.5.3.1 Tyto požadavky se vztahují na IBC z tuhého plastu pro přepravu tuhých látek nebo kapalin. IBC jsou těchto typů:
          Požadavky na konstrukci a zkoušení velkých nádob pro volně ložené látky (IBC)* Obrázek 6.5.2.2.2.1 Obrázek 6.5.2.2.2.2
          11H1opatřené konstrukční výstrojí (rámem) odolávající plnému zatížení při stohování, pro tuhé látky, plněné a vyprazdňované samospádem;
          11H2samonosné, pro tuhé látky, plněné a vyprazdňované samospádem;
          21H1opatřené konstrukční výstrojí (rámem) odolávající plnému zatížení při stohování, pro tuhé látky, plněné a vyprazdňované pod tlakem;
          21H2samonosné, pro tuhé látky, plněné a vyprazdňované pod tlakem;
          31H1opatřené konstrukční výstrojí (rámem) odolávající plnému zatížení při stohování, pro kapaliny;
          31H2samonosné, pro kapaliny.
        1. 6.5.5.3.2 Těleso nádoby musí být zhotoveno z vhodného plastu známé specifikace. Pevnost materiálu a konstrukce musí být přizpůsobeny vnitřnímu objemu IBC a jejímu předpokládanému použití. Materiál musí být přiměřeným způsobem odolný proti stárnutí a ovlivnění plněnými látkami a popřípadě také odolávat ultrafialovému záření. Odolnost vůči nízké teplotě je nutno vzít v úvahu, pokud je to účelné. Za normálních přepravních podmínek nesmí docházet k propouštění obsahu vně IBC.
        2. 6.5.5.3.3 Je-li nutná ochrana proti ultrafialovým paprskům, musí se provést přidáním sazí nebo jiných vhodných pigmentů nebo inhibitorů. Tyto přísady musí být snášenlivé s obsahem a musí si zachovat svoji účinnost po celou dobu životnosti tělesa nádoby. Při použití sazí, pigmentů nebo inhibitorů, které se liší od těch, které byly použity pro výrobu zkoušeného konstrukčního typu, může být od opakování zkoušek upuštěno, nebude-li mít změněný obsah sazí, pigmentů nebo inhibitorů nepříznivý vliv na fyzikálně - chemické vlastnosti materiálu.
        3. 6.5.5.3.4 Ke zlepšení odolnosti proti stárnutí nebo pro jiné účely mohou být do materiálu tělesa nádoby přimíseny přísady za předpokladu, že tyto přísady nebudou mít nepříznivý vliv na fyzikálně - chemické vlastnosti materiálu.
        4. 6.5.5.3.5 Pro výrobu IBC z tuhého plastu nesmí být použit odpadní materiál jiný než rozemleté zbytky z téhož výrobního procesu.
      1. 6.5.5.4 Zvláštní ustanovení pro kompozitní IBC s vnitřní plastovou nádobou
        1. 6.5.5.4.1 Tyto požadavky se vztahují na kompozitní IBC pro přepravu tuhých látek nebo kapalin těchto typů:
          Požadavky na konstrukci a zkoušení velkých nádob pro volně ložené látky (IBC)* Obrázek 6.5.2.2.2.1 Obrázek 6.5.2.2.2.2
          11HZ1kompozitní IBC s tuhou plastovou vnitřní nádobou pro tuhé látky plněné a vyprazdňované samospádem;
          11HZ2kompozitní IBC s flexibilní plastovou vnitřní nádobou, pro tuhé látky plněné a vyprazdňované samospádem;
          21HZ1kompozitní IBC s tuhou plastovou vnitřní nádobou, pro tuhé látky plněné a vyprazdňované pod tlakem;
          21HZ2kompozitní IBC s flexibilní plastovou vnitřní nádobou, pro tuhé látky plněné a vyprazdňované pod tlakem;
          31HZ1kompozitní IBC s tuhou plastovou vnitřní nádobou pro kapaliny;
          31HZ2kompozitní IBC s flexibilní plastovou vnitřní nádobou pro kapaliny.

          Tento kód musí být upraven nahrazením písmene Z velkým písmenem podle odstavce 6.5.1.4.1 (b) k vyznačení druhu materiálu vnějšího pláště.

        1. 6.5.5.4.2 Vnitřní nádoba bez svého vnějšího pláště není určena k tomu, aby vykonávala obalovou funkci. „Tuhá” vnitřní nádoba je nádoba, které zůstává její tvar, pokud je prázdná s umístěnými uzávěry a bez podpory vnějšího zajištění. Vnitřní nádoba, pokud není „tuhá“, je považována za „flexibilní”.
        2. 6.5.5.4.3 Vnější plášť sestává zpravidla z tuhého materiálu formovaného tak, aby chránil vnitřní nádobu před fyzickým poškozením při manipulaci a přepravě, avšak není určen k tomu, aby zastával funkci obalu. Pokud je to vhodné zahrnuje vnější plášť základní paletu.
        3. 6.5.5.4.4 Kompozitní IBC s plně uzavřeným vnějším pláštěm je nutno konstruovat tak, aby bylo možno snadno posoudit stav vnitřní nádoby ve spojení se zkouškami těsnosti a hydraulickými tlakovými zkouškami.
        4. 6.5.5.4.5 Nejvyšší vnitřní objem IBC typu 31HZ2 smí být nejvýše 1250 litrů.
        5. 6.5.5.4.6 Vnitřní nádoba musí být vyrobena z vhodného plastu známé specifikace. Pevnost materiálu a konstrukce musí být přizpůsobeny vnitřnímu objemu IBC a jejímu předpokládanému použití. Materiál musí být přiměřeně odolný proti stárnutí a ovlivnění plněnými látkami a popřípadě také odolávat ultrafialovým paprskům. Musí se brát v úvahu provedení pro nízkou teplotu, pokud je to vhodné. Za normálních přepravních podmínek nesmí docházet k propouštění obsahu vně IBC.
        6. 6.5.5.4.7 Je-li nutná ochrana proti ultrafialovým paprskům, musí se provést přidáním sazí nebo jiných vhodných pigmentů nebo inhibitorů. Tyto přísady musí být snášenlivé s obsahem a musí si zachovat svoji účinnost po celou dobu životnosti tělesa nádoby. Při použití sazí, pigmentů nebo inhibitorů, které se liší od těch, které byly použity pro výrobu odzkoušeného konstrukčního typu, může být od opakování zkoušek upuštěno, nebude-li mít změněný obsah sazí, pigmentů nebo inhibitorů nepříznivý vliv na fyzikální vlastnosti materiálu.
        7. 6.5.5.4.8 Ke zlepšení odolnosti proti stárnutí nebo pro jiné účely mohou být do materiálu tělesa nádoby přimíšeny přísady za předpokladu, že tyto přísady nebudou mít nepříznivý vliv na fyzikálně - chemické vlastnosti materiálu.
        8. 6.5.5.4.9 Pro výrobu vnitřních nádob nesmí být použit odpadní materiál jiný než rozemleté zbytky z téhož výrobního procesu.
        9. 6.5.5.4.10 Vnitřní nádoba IBC typu 31HZ2 musí být tvořena nejméně třemi vrstvami.
        10. 6.5.5.4.11 Pevnost materiálu a konstrukce vnějšího zajištění (obalu) musí být přizpůsobeny vnitřnímu objemu kompozitní IBC a jejímu použití.
        11. 6.5.5.4.12 Vnější plášť nesmí mít žádné vyčnívající části, které by mohly poškodit vnitřní nádobu.
        12. 6.5.5.4.13 Kovový vnější plášť musí být vyroben z vhodného materiálu odpovídající tloušťky.
        13. 6.5.5.4.14 Vnější plášť z přírodního dřeva musí být z vyzrálého, suchého a bezvadného dřeva, aby se zabránilo tomu, že bude ovlivněna pevnost jeho částí. Horní a spodní části mohou být z vodovzdorných materiálů rekonstituovaného dřeva, jako dřevovláknitých desek, dřevotřískových desek nebo z jiných vhodných materiálů.
        14. 6.5.5.4.15 Vnější plášť z překližky musí být vyroben z dobře vyzrálé loupané nebo řezané dýhy, suché a bez vad, které by mohly podstatně ovlivnit pevnost pláště. Jednotlivé vrstvy musí být dobře slepeny vodovzdorným lepidlem. Při výrobě vnějšího pláště mohou být spolu s překližkou použity také jiné vhodné materiály. Vnější plášť musí být pevně spojen hřebíky nebo díly, musí být upevněny na rohových sloupcích nebo zakončeních nebo kompletován jinými rovnocennými prostředky.
        15. 6.5.5.4.16 Stěny vnějšího pláště z rekonstituovaného dřeva musí být z vodovzdorných materiálů, jako dřevotřískových nebo dřevovláknitých desek nebo jiných vhodných materiálů stejného druhu. Ostatní části pláště smějí být vyrobeny z jiných vhodných materiálů.
        16. 6.5.5.4.17 Lepenkový vnější plášť musí být vyroben z hladké lepenky nebo ze tří a vícevrstvé vlnité lepenky dobré kvality, odpovídající vnitřnímu objemu a účelu použití. Odolnost vnějšího povrchu proti vodě musí být taková, aby zvýšení hmotnosti po dobu 30 minut trvající zkoušky na absorpce vody dle metody Cobb nečinila více než 155 g/m2 (viz ISO 535:1991). Lepenka musí mít vhodnou pevnost v ohybu. Lepenka musí být formátována bez narušení a rylována tak, aby se při sestavení nelámala, její povrch se nenarušil a aby se příliš neprohýbal. Vlny vlnité lepenky musejí být pevně slepeny s vnější vrstvou.
        17. 6.5.5.4.18 Vnější hrany lepenkového pláště mohou mít dřevěný rám nebo být úplně ze dřeva. Pro zesílení mohou být použity dřevěné lišty.
        18. 6.5.5.4.19 Tovární hrany lepenkového vnějšího pláště musí být spojeny lepicí páskou, přeplátovány a slepeny nebo sešity kovovými sponami. U přeplátovaných spojů musí být přesah přiměřeně široký. Jestliže uzávěr je proveden slepením nebo lepicí páskou, musí být lepidlo vodovzdorné.
        19. 6.5.5.4.20 Jestliže je vnější plášť z plastu, vztahují se na něj odpovídající požadavky uvedené v odstavcích 6.5.5.4.6 až 6.5.5.4.9, přičemž v tomto případě se požadavky na vnitřní nádoby vztahují i na vnější plášť kompozitních IBC.
        20. 6.5.5.4.21 Vnější plášť IBC typu 31HZ2 musí plně obklopovat vnitřní nádobu ze všech stran.
        21. 6.5.5.4.22 Každé integrální paletové dno, které patří k IBC, nebo odnímatelná paleta musí umožňovat mechanickou manipulaci IBC s náplní na nejvyšší dovolenou celkovou (brutto) hmotnost.
        22. 6.5.5.4.23 Paletu nebo integrální dno je nutno konstruovat tak, aby byly bez výčnělků, které by mohly při manipulaci způsobit porušení spodku nádoby IBC.
        23. 6.5.5.4.24 Vnější plášť s odnímatelnou paletou musí být bezpečně spojeny, aby byla zajištěna stabilita při manipulaci a přepravě. Použije-li se odnímatelná paleta, musí být její povrch zbaven ostrých, vyčnívajících částí, které by mohly IBC poškodit.
        24. 6.5.5.4.25 Zesilovací prvky pro zvýšení stohovací pevnosti, jako dřevěné podpěry, musí být umístěny vně vnitřní nádoby.
        25. 6.5.5.4.26 Pokud jsou IBC určeny ke stohování, musí být nosná plocha vytvořena tak, aby zatížení bylo bezpečně rozloženo. Tyto IBC musí být konstruovány tak, aby zátěž nebyla nesena vnitřní nádobou.
      1. 6.5.5.5 Zvláštní ustanovení pro lepenkové IBC
        1. 6.5.5.5.1 Tyto požadavky se vztahují na IBC z lepenky pro přepravu tuhých látek, které se plní a vyprazdňují samospádem. IBC z lepenky jsou typu 11G.
        2. 6.5.5.5.2 IBC z lepenky nesmějí být opatřeny úchyty pro zvedání shora.
        3. 6.5.5.5.3 Těleso nádoby musí být vyrobeno ze silné hladké lepenky nebo tří a vícevrstvé vlnité lepenky (s jednou nebo více zvlněnými vrstvami) dobré jakosti, přizpůsobených vnitřnímu objemu IBC a předpokládanému použití. Odolnost vnější plochy proti vodě musí být taková, aby zvětšení hmotnosti během 30 minut trvající zkoušky absorpce vody podle metody Cobb nečinilo více než 155 g/m2 (viz ISO 535:1991). Lepenka musí mít vhodnou pevnost v ohybu. Lepenka musí být formátována bez porušení a rylována tak, aby se při sestavení nelámala, její povrch nepraskal a aby se nepatřičně neprohýbala. Vlny vlnité lepenky musí být pevně slepeny s vnější vrstvou.
        4. 6.5.5.5.4 Stěny včetně víka a dna musí mít minimální pevnost proti proražení 15 J, měřenou podle ISO 3036:1975.
        5. 6.5.5.5.5 Výrobní hrany tělesa nádoby je nutno opatřit vhodným přeplátováním a spojit použitím lepicí pásky, zalepením, sešitím kovovými sponami nebo jinými spojovacími systémy s minimálně stejnou účinností. Jestliže se spojení provádí zalepením nebo použitím lepicí pásky, musí se použít vodovzdorné lepidlo. Kovové spony musí prošít všechny spojované díly a musí se použít ochrana tak, aby vnitřní vložka jimi nemohla být podřena či propíchnuta.
        6. 6.5.5.5.6 Vnitřní vložka musí být vyrobena z vhodného materiálu. Odolnost použitého materiálu a konstrukce vložky musí být přizpůsobena vnitřnímu objemu IBC a předpokládanému použití. Spoje a uzávěry musí být prachotěsné a schopné odolávat tlakům a nárazům, které mohou nastat za normálních manipulačních a přepravních podmínek.
        7. 6.5.5.5.7 Jakýkoliv integrální paletový podstavec, který patří k IBC, nebo odnímatelná paleta musí být uzpůsobené pro mechanickou manipulaci IBC naplněných na nejvyšší dovolenou celkovou hmotnost.
        8. 6.5.5.5.8 Paletu nebo integrální podstavec je nutno konstruovat tak, aby styčná plocha s nádobou IBC byla bez výčnělků, které by při manipulaci mohly způsobit škody.
        9. 6.5.5.5.9 Těleso nádoby je nutno spojit s jakoukoliv odnímatelnou paletou tak, aby byla zajištěna stabilita při manipulaci a přepravě. Horní povrch odnímatelné palety, musí být zbaven ostrých vyčnívajících částí, které by mohly IBC poškodit.
        10. 6.5.5.5.10 Zesilovací prvky ke zvýšení stohovací odolnosti, jako dřevěné podpěry, smějí být použity, ale musí být umístěny vně vnitřní vložky.
        11. 6.5.5.5.11 Pokud jsou IBC určeny pro stohování, musí být nosná plocha utvořena tak, aby zatížení bylo bezpečně rozděleno.
      1. 6.5.5.6 Zvláštní ustanovení pro dřevěné IBC
        1. 6.5.5.6.1 Tyto požadavky se vztahují na IBC ze dřeva pro přepravu tuhých látek, plněných a vyprazdňovaných samospádem. IBC ze dřeva jsou těchto typů:
        Požadavky na konstrukci a zkoušení velkých nádob pro volně ložené látky (IBC)* Obrázek 6.5.2.2.2.1 Obrázek 6.5.2.2.2.2
        11CPřírodní dřevo s vnitřní vložkou;
        11DPřekližka s vnitřní vložkou;
        11FRekonstituované dřevo s vnitřní vložkou.
        1. 6.5.5.6.2 IBC ze dřeva nesmějí být opatřeny úchyty pro zvedání shora.
        2. 6.5.5.6.3 Odolnost použitých materiálů a druh konstrukce musí být přizpůsobeny vnitřnímu objemu a účelu použití IBC.
        3. 6.5.5.6.4 Přírodní dřevo musí být dobře vyzrálé, suché a bez vad, aby se zabránilo snížení odolnosti každého jednotlivého dílu IBC. Každý díl IBC musí sestávat z jednoho kusu (plnostěnný) nebo mu být rovnocenný. Díly (z přířezů) se považují za rovnocenné jednomu kusu, použije-li se vhodná metoda lepených spojů (jako např. Lindermanovo spojení - rybinový spoj, na pero a drážku, spojení na polodrážku nebo na tupý spoj s nejméně dvěma zvlněnými kovovými upevňovacími prvky pro každý spoj, nebo jiné nejméně stejně účinné metody.
        4. 6.5.5.6.5 Překližková tělesa nádoby musí být minimálně z třívrstvé překližky. Musí být vyrobena z dobře vyzrálé rotačně loupané, nebo řezané dýhy, suché a bez vad, které by mohly podstatně ovlivnit pevnost tělesa nádoby. Jednotlivé vrstvy musí být slepeny vodovzdorným lepidlem. Při výrobě těles nádoby mohou být spolu s překližkou použity také jiné vhodné materiály.
        5. 6.5.5.6.6 Tělesa nádoby z rekonstituovaného dřeva musí být z vodovzdorných materiálů jako např. dřevotřískových nebo dřevovláknitých desek nebo jiných vhodných materiálů stejného typu.
        6. 6.5.5.6.7 Díly IBC musí být v hranových a rohových spojích pevně sbity hřebíky nebo kompletovány jiným vhodným způsobem.
        7. 6.5.5.6.8 Vnitřní vložka musí být zhotovena z vhodného materiálu. Pevnost použitého materiálu a konstrukce vnitřní vložky musí být přiměřená vnitřnímu objemu IBC a předpokládanému použití. Spoje a uzávěry musejí být prachotěsné a schopné odolat tlaku a nárazům, které vznikají za normálních podmínek manipulace a přepravy
        8. 6.5.5.6.9 Integrální paletový podstavec, který patří k IBC, nebo odnímatelná paleta musí být uzpůsobeny k mechanické manipulaci IBC po naplnění na nejvyšší dovolenou celkovou hmotnost.
        9. 6.5.5.6.10 Paletu nebo integrální podstavec je nutno konstruovat tak, aby spodek IBC byl bez výčnělků, které by mohly při manipulaci způsobit poškození.
        10. 6.5.5.6.11 Těleso musí být spojeno s odnímatelnou paletou, aby byla zajištěna stabilita při manipulaci a přepravě. Použije-li se odnímatelná paleta, musí být její povrch zbaven ostrých, vyčnívajících částí, které by mohly IBC poškodit.
        11. 6.5.5.6.12 Zesilovací přípravky pro zvýšení stohovací pevnosti jako dřevěné podpěry, mohou být použity, musí být ale umístěny vně vnitřní vložky.
        12. 6.5.5.6.13 Pokud je IBC určeno pro stohování, musí být nosná plocha utvořena tak, aby zatížení bylo bezpečně rozloženo.
    1. 6.5.6 Požadavky na zkoušky IBC
      1. 6.5.6.1 Provedení a četnost zkoušek
        1. 6.5.6.1.1 Každý konstrukční typ IBC musí úspěšně vyhovět zkouškám předepsaným v této Kapitole před jeho použitím a před schválením příslušným orgánem povolujícím umístění značky. Konstrukční typ IBC je určen konstrukcí, velikostí, materiálem a tloušťkou stěn, způsobem výroby a plnicím a vyprazdňovacím zařízením; může mít ale různé povrchové úpravy. Zahrnuty jsou rovněž IBC, které se od konstrukčního typu liší pouze menšími vnějšími rozměry.
        2. 6.5.6.1.2 Zkoušky musí být prováděny na IBC připravených k přepravě. IBC musí být plněny podle údajů pro různé zkoušky. Látky, určené k přepravě mohou být nahrazeny náhradní náplní, pokud se tím nezkreslí výsledek zkoušek. Jestliže tuhé látky budou nahrazeny jinými látkami, musí mít tyto stejné fyzikální vlastnosti (hmotnost, velikost zrna apod.) jako látky určené k přepravě. Je přípustné použít dodatečná závaží, jako sáčky s olověným šrotem, aby bylo dosaženo potřebné celkové hmotnosti kusů, pokud jsou vloženy tak, aby neovlivnily výsledek zkoušek.
      1. 6.5.6.2 Zkoušky konstrukčního typu
        1. 6.5.6.2.1 Jedna IBC každého konstrukčního typu, rozměru, tloušťky stěny a způsobu konstrukce musí být podrobena zkouškám v pořadí uvedeném v odstavci 6.5.6.3.7 a jak je uvedeno v pododdílech 6.5.6.4 až 6.5.6.13. Tyto zkoušky konstrukčního typu musí být provedeny podle požadavku příslušného orgánu.
        2. 6.5.6.2.2 Aby se prokázala dostatečná chemická snášenlivost s obsaženými věcmi nebo se standardními kapalinami podle odstavce 6.5.6.3.3, nebo 6.5.6.3.5 pro IBC z tuhého plastu typu 31H2 a pro kompozitní IBC typů 31HH1 a 31HH2, pokud jsou IBC navrženy pro stohování, může se použít druhá IBC. V tomto případě musí být obě IBC podrobeny předchozímu skladování.
        3. 6.5.6.2.3 Příslušný orgán může povolit selektivní zkoušení IBC, které se pouze nepatrně liší od již schváleného typu, např. malými zmenšeními vnějších rozměrů.
        4. 6.5.6.2.4 Pokud jsou používány odnímatelné palety při těchto zkouškách, zkušební protokol vydaný podle pododdílu 6.5.6.14 musí zahrnovat technický popis použitých palet.
      1. 6.5.6.3 Příprava IBC ke zkouškám
        1. 6.5.6.3.1 Papírové a lepenkové IBC a kompozitní IBC s vnějším lepenkovým pláštěm se musí kondicionovat nejméně 24 hodin v atmosféře s řízenou teplotou a relativní vlhkostí. Jsou tři možnosti, z nichž je nutné zvolit jednu. Přednostní atmosféra je 23 °C ± 2 °C a 50 % ± 2 % relativní vlhkosti. Dvě další možnosti jsou 20 °C ± 2 °C a 65 % ± 2 % relativní vlhkosti, nebo 27 °C ± 2 °C a 65 % ± 2 % relativní vlhkosti.
        2. POZNÁMKA: Průměrné hodnoty musí být uvnitř tohoto tolerančního rozmezí. Krátkodobé výkyvy a omezení měření mohou způsobit, že jednotlivá měření se mohou pohybovat v rozmezí ± 5 % relativní vlhkosti bez významného vlivu na zhoršení reprodukovatelnosti zkoušky.
        1. 6.5.6.3.2 Dále musí být zjištěno, zda plasty použité při výrobě IBC z tuhého plastu (typů 31H1 a 31H2) a kompozitních IBC (typů 31HZ1 a 31HZ2) odpovídají požadavkům v odstavcích 6.5.5.3.2 až 6.5.5.3.4 a 6.5.5.4.6 až 6.5.5.4.9.
        2. 6.2.6.3.3 Na důkaz dostatečné chemické snášenlivosti s plněnými látkami musí být vzorky IBC po dobu šesti měsíců podrobeny předběžnému skladování. Po tuto dobu zůstanou vzorky IBC naplněné látkami, které mají být přepravovány, nebo látkami, které mají nejméně stejné vlivy, a to vlivy způsobující trhliny pnutím, zmenšování odolnosti a degradační vlivy na molekuly plastu, potom se vzorky podrobí vhodným zkouškám uvedeným v tabulce v odstavci 6.5.6.3.7.
        3. 6.5.6.3.4 V případě, že chování plastů bylo prokázáno nějakým jiným postupem, může být od výše uvedené zkoušky snášenlivosti upuštěno. Takové postupy musí být výše uvedené zkoušce snášenlivosti nejméně rovnocenné a musí být uznány příslušným orgánem.
        4. 6.5.6.3.5 Pro pevné plastové IBC z vysokomolekulárního polyethylenu (typy 31H1 a 31H2) podle pododdílu 6.5.5.3 a kompozitní IBC (typy 31HZ1 a 31HZ2) podle pododdílu 6.5.5.4 vyrobené z polyetylénu, může být chemická snášenlivost s plnícími látkami podle pododdílu 4.1.1.21, prokázána následujícím způsobem se standardními kapalinami (viz oddíl 6.1.6). Pro polyethylenové IBC z pevného plastu (typy 31H1 a 31H2) v souladu s pododdílem 6.5.5.3 a polyethylenové kompozitní IBC (Typy 31HZ1 a 31HZ2) v souladu s pododdílem 6.5.5.4 může být chemická snášenlivost s plnícími materiály podle pododdílu 4.1.1.19 prokázána následujícím způsobem se standardními kapalinami (viz oddíl 6.1.6).

          Standardní kapaliny jsou představiteli pro procesy zhoršování vlastností polyetylénu, protože vlivem bobtnání dochází k měknutí, k popraskání vlivem napětí, k molekulární degradaci a ke kombinaci těchto vlivů.

          Dostatečná chemická snášenlivost IBC může být prokázána skladováním požadovaných zkušebních vzorků po dobu tří týdnů při teplotě 40 °C s příslušnou standardní kapalinou. Tam kde je standardní kapalinou voda, se skladování podle tohoto postupu nevyžaduje. Skladování se nevyžaduje pro zkušební vzorky, které se používají pro zkoušku stohováním v případě standardních kapalin smáčecího roztoku a kyseliny octové.

          Po tomto skladování musí zkušební vzorky podstoupit zkoušky předepsané v pododdílech 6.5.6.4 až 6.5.6.9.

          Zkouška snášenlivosti pro terc.-butylhydroperoxid s obsahem více nežli 40 % peroxidu a kyseliny peroxyoctové třídy 5.2 nesmí být prováděna (s) použitím standardních kapalin. Pro tyto látky musí být poskytnut důkaz o dostatečné chemické snášenlivosti zkušebních vzorků s látkami, které jsou určeny k přepravě během skladování po dobu šesti měsíců při pokojové teplotě.

          Výsledky postupu podle tohoto odstavce s IBC z polyetylénu mohou být uznány pro stejný konstrukční typ, jehož vnitřní povrch je fluorován.

        1. 6.5.6.3.6 Pro konstrukční typy IBC vyrobené z polyetylénu i, jak je specifikován v odstavci 6.5.6.3.5 může být chemická snášenlivost s plnícími látkami prokázána rovněž laboratorními zkouškami3 za předpokladu, že vliv těchto plnících látek na zkušební vzorky je menší, než vliv příslušné standardní kapaliny s přihlédnutím k významným zhoršujícím procesům. Pokud se týká relativní hustoty a tenze par musí se používat stejné podmínky, jak je uvedeno v odstavci 4.1.1.21.2.
        2. 6.5.6.3.7 Požadované zkoušky konstrukčního typu a jejich pořadí:
          Požadavky na konstrukci a zkoušení velkých nádob pro volně ložené látky (IBC)* Obrázek 6.5.2.2.2.1 Obrázek 6.5.2.2.2.2
          Typ IBC zkouškaVibra
          -ce(f)          		Zdvih
          zdola          		Zdvih
          shora(a)          		Stohová
          -vání(b)          		Těs-
          nost          		Hydrau
          -lický
          tlak          		Volný
          pád          		Roztr-
          žení          		Překo-
          cení          		Vztyčo
          -vání(c)
          Kov:
          11A
          11B
          11N          		-1. (a)2.3.--4.(e)---
          21A
          21B
          21N          		-1 (a)2.3.4.5.6.(e)---
          31A
          31B
          31N          		1.2. (a)3.4.5.6.7. (e)---
          Požadavky na konstrukci a zkoušení velkých nádob pro volně ložené látky (IBC)* Obrázek 6.5.2.2.2.1 Obrázek 6.5.2.2.2.2
          Typ IBC zkouškaVibra
          -ce(f)          		Zdvih
          zdola          		Zdvih
          shora(a)          		Stohová
          -vání(b)          		Těs
          nost          		Hydrau
          -lický
          tlak          		Volný
          pád          		Roztr-
          žení          		Překo-
          cení          		Vztyčo
          -vání(c)
          Flexibilní (d)--x (c)x--xxxx
          Tuhé
          plasty
          11H1
          11H2          		-1 (a)2.3.--4.---
          21H1
          21H2          		-1. (a)2.3.4.5.6.---
          31H1
          31H2          		1.2. (a)3.47(g)5.6.7.---
          Kompo-
          zitní
          11HZ1
          11HZ2          		1. (a)2.3.--4. (e)---
          21HZ1
          21HZ2          		-1. (a)2.3.4.5.6.(e)---
          31HZ1
          31HZ2          		1.2. (a)3.4.(g)5.6.7. (e)---
          Lepen
          kové          		-1.-2.--3.---
          Dřevěné-1.-2.--3.---
        3. a Pokud jsou IBC konstruovány pro tento způsob manipulace.
        4. b Pokud jsou IBC konstruovány pro stohování.
        5. c Pokud jsou IBC konstruovány pro zdvih shora nebo ze strany.
        6. d Požadovaná zkouška označená x; IBC, která prošla jednou zkouškou, může být použita pro další zkoušku v jakémkoli pořadí.
        7. e Jiná IBC stejné konstrukce může být použita pro zkoušku volným pádem.
        8. f Pro zkoušku vibrací musí být použita jiná IBC stejného konstrukčního typu.
        9. g Druhý IBC podle odstavce 6.5.6.2.2 může být použit mimo uvedené pořadí bezprostředně po předběžném skladování.
      1. 6.5.6.4 Zkouška zdvihem zdola
        1. 6.5.6.4.1 Rozsah použití

          Pro všechny lepenkové a dřevěné IBC a pro všechny typy IBC, které jsou opatřeny zařízením pro zdvih zdola (k vidlicové manipulaci), jako zkouška konstrukčního typu.

        1. 6.5.6.4.2 Příprava IBC pro zkoušku
