Sdělení Ministerstva zahraničních věcí, kterým se vyhlašuje konsolidované znění Evropské dohody o mezinárodní přepravě nebezpečných věcí po vnitrozemských vodních cestách (ADN)

Cisternová vozidla, cisternové železniční vozy, cisternové kontejnery, přemístitelné cisterny, speciální vozidla, speciální železniční vozy nebo speciální kontejnery nebo speciálně vybavená vozidla, speciálně vybavené železniční vozy nebo speciálně vybavené kontejnery obsahující látku, která je přepravována nebo podávána k přepravě v kapalném stavu při teplotě 100 °C nebo vyšší nebo v pevném stavu při teplotě 240 °C nebo vyšší, musí být opatřeny na obou bočních stranách pro železniční vozy, na obou bočních stranách a na zadní straně pro vozidla a na obou bočních stranách a na obou koncích pro kontejnery, cisternové kontejnery a přemístitelné cisterny značkou uvedenou na obrázku 5.3.3.

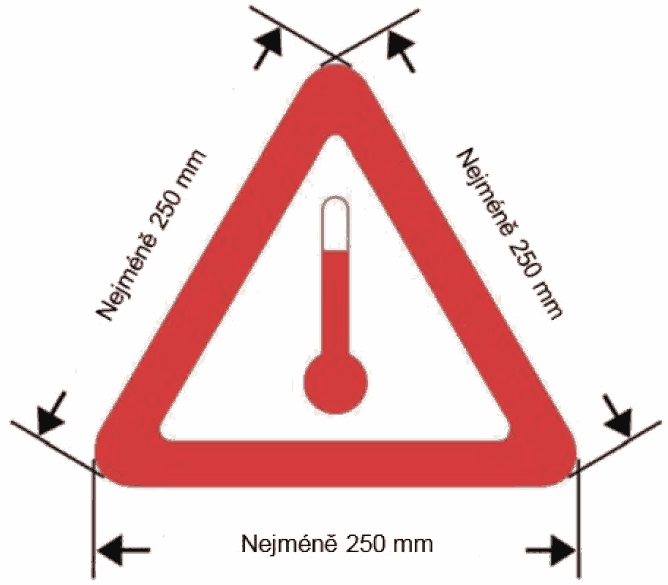

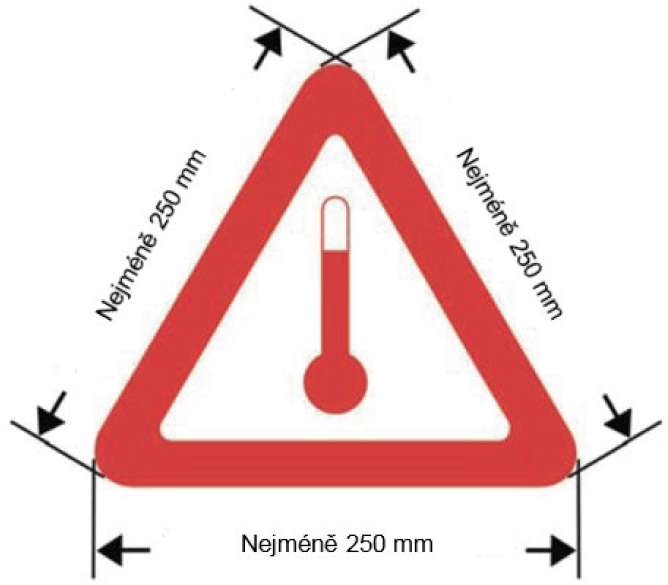

Obrázek 5.3.3

Značka pro přepravu zahřátých látek

Značka musí mít tvar rovnostranného trojúhelníka. Barva značky musí být červená. Minimální rozměry stran musí být 250 mm. Tam, kde nejsou udány rozměry, musí všechny prvky proporčně odpovídat uvedenému obrázku. Pro cisternové kontejnery nebo přemístitelné cisterny s vnitřním objemem nejvýše 3 000 litrů, kde je disponibilní plocha povrchu nedostačující pro umístění předepsaných značek, mohou být minimální rozměry stran zmenšeny na 100 mm. Značka musí být odolná proti povětrnostním podmínkám a musí zaručovat trvanlivé označení po celou dobu přepravy.

1. 5.3.4.1 Pro přepravu v přepravním řetězci zahrnujícím námořní dopravu nemusí být kontejnery, přemístitelné cisterny a MEGC označeny oranžovými tabulkami podle oddílu 5.3.2, pokud mají označení předepsané v oddílu 5.3.2 IMDG Code, kde:

   (a) oficiální pojmenování pro přepravu obsahu je trvale vyznačeno alespoň na dvou stranách:

   1. - přemístitelných cisteren a MEGC,
   2. - kontejnerů pro volně ložené látky,
   3. - kontejnerů obsahujících nebezpečné věci v kusech jen s jedinou látkou, pro kterou IMDG Code nevyžaduje velkou bezpečnostní značku nebo značku pro látky znečišťující moře;

   (b) UN číslo pro věci je uvedeno černými číslicemi o výšce nejméně 65 mm:

   1. - buď na bílém podkladu v dolní polovině velkých bezpečnostních značek umístěných na nákladní dopravní jednotce;

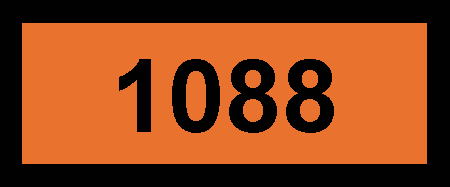

   2. - nebo na oranžové pravoúhlé tabulce o výšce nejméně 120 mm a šířce nejméně 300 mm, s černým lemem o šířce 10 mm, která musí být umístěna bezprostředně vedle velkých bezpečnostních značek nebo značek pro látky znečišťující moře podle IMDG Code, nebo pokud není velká bezpečnostní značka nebo značka pro látky znečišťující moře předepsána, vedle oficiálního pojmenování pro přepravu.

   Příklad označení přemístitelné cisterny přepravující acetal, třídy 3, UN 1088 podle IMDG Code

   Příklad označení přemístitelné cisterny přepravující acetal, třídy 3, UN 1088 podle IMDG Code

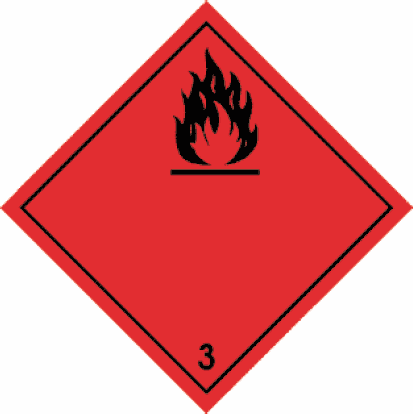

   PRVNÍ VARIANTA		černý plamen na červeném podkladu

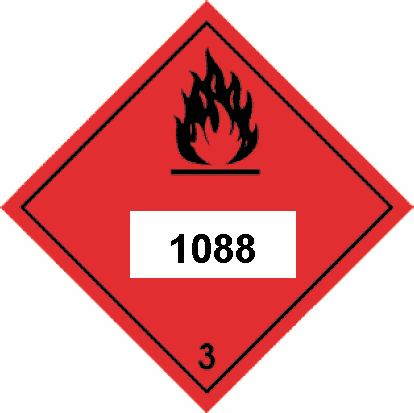

   DRUHÁ VARIANTA
   	černý plamen na červeném podkladu	oranžový podklad, lem a číslice černé

1. 5.3.4.2 Jestliže jsou přemístitelné cisterny, MEGC nebo kontejnery označené podle 5.3.4.1 přepravovány plavidlem naložené na vozidlech, vztahuje se na nosná vozidla pouze pododdíl 5.3.2.1.1.
2. 5.3.4.3 Navíc k velkým bezpečnostním značkám, oranžovým tabulkám a značkám předepsaným nebo dovoleným ADN mohou být nákladní dopravní jednotky opatřeny dodatečnými značkami (nápisy), velkými bezpečnostními značkami a jiným označeními předepsanými, kde je to vhodné, podle IMDG Code, například značkou pro látky znečišťující moře nebo nápisem „LIMITED QUANTITIES“.

1. 5.3.6.1 Je-li podle ustanovení oddílu 5.3.1 vyžadováno umístění velké bezpečnostní značky, musí být kontejnery, kontejnery pro volně ložené látky, MEGC, cisternové kontejnery, přemístitelné cisterny a vozidla obsahující látky ohrožující životní prostředí splňující kritéria uvedená v 2.2.9.1.10 označeny značkou pro látky ohrožující životní prostředí vyobrazenou v 5.2.1.8.3. Nevztahuje se na výjimky uvedené v 5.2.1.8.1.
2. 5.3.6.2 Značka pro látky ohrožující životní prostředí pro kontejnery, kontejnery pro volně ložené látky, MEGC, cisternové kontejnery, přemístitelné cisterny, železniční vozy a vozidla musí odpovídat popisu v 5.2.1.8.3 a Obrázku 5.2.1.8.3, kromě požadavků na rozměry, které musí být minimálně 250 × 250 mm. Pro cisternové kontejnery nebo přemístitelné cisterny s vnitřním objemem nejvýše 3 000 litrů, kde je disponibilní plocha povrchu nedostačující pro umístění předepsaných značek, mohou být minimální rozměry zmenšeny na 100 mm × 100 mm. Ostatní ustanovení oddílu 5.3.1 týkající se velkých bezpečnostních značek se vztahují s patřičnými změnami na tuto značku.
