(d) Požadavky 9.1.0.51 (a) nebo (b) musí být splněny pouze pokud se plavidlo nachází uvnitř nebo v bezprostřední blízkosti vyznačené pobřežní zóny.

  1. 9.1.0.52 Typ a umístění elektrických instalací a zařízení
    1. 9.1.0.52.1 Elektrické instalace a zařízení mimo chráněné místnosti musí být minimálně typ „omezené riziko výbuchu“; Toto ustanovení se neuplatňuje u:

      (a) Instalací osvětlení v obytných prostorech a kormidelně, s výjimkou spínačů umístěných v blízkosti vchodů;

      (b) Mobilních telefonů, stabilních telefonních instalací a stacionárních a přenosných počítačů v obytných prostorech nebo kormidelně;

      (c) Elektrické instalace a zařízení, která během pobytu v bezprostřední blízkosti nebo ve vyznačené pobřežní oblasti, jsou:

      1. – Nezapojená, bez napětí; nebo
      2. – Instalována v prostorech, které jsou vybaveny větracím systémem podle 9.1.0.12.3;

      (d) Radiotelefonní zařízení a stanice vnitrozemského systému AIS (systémy automatické identifikace) v obytných prostorech a kormidelně, pokud se žádná část antény pro radiotelefonní zařízení nebo stanice AIS nenachází nad nebo do 2,00 m od chráněné oblasti.

    1. 9.1.0.52.2 Pevné elektrické instalace a zařízení, která nesplňují požadavky stanovené v 9.1.0.52.1 a jejich spínače, musí být označeny červeně. Odpojení těchto zařízení musí být řízeno z centrálního místa na palubě.
    2. 9.1.0.52.3 Zásuvky pro zapojení signálního osvětlení a osvětlení lávky musí být pevně instalovány na plavidle v bezprostřední blízkosti signálního stožáru nebo lodní lávky. Zásuvky pro připojení ponorných čerpadel, kontejnerů a ventilátorů nákladních prostor musí být pevně instalovány v bezprostřední blízkosti otvorů do nákladních prostor. Zásuvky musí být provedeny tak, aby bylo možné je připojit nebo odpojit pouze tehdy, když nejsou pod napětím.
    3. 9.1.0.52.4 Akumulátory se musí nacházet mimo chráněnou oblast.
    4. 9.1.0.52.5 Porucha napájecího zdroje bezpečnostního a kontrolního zařízení musí být okamžitě signalizována optickými a akustickými signály v kormidelně a na palubě. Pokud se poplach nevypne, musí být automaticky předán do obytných prostor.
    5. 9.1.0.52.6 Elektrické spínače, zásuvky a kabely na palubě musí být chráněny proti mechanickému poškození.
    6. 9.1.0.52.7 Požadavky 9.1.0.52.1 nebo 9.1.0.52.2 musí být splněny pouze, pokud se plavidlo nachází uvnitř nebo v bezprostřední blízkosti vyznačené pobřežní zóny.
  1. 9.1.0.53 Typ a umístění elektrických instalací a zařízení určených pro použití v chráněné oblasti
    1. 9.1.0.53.1 Elektrické instalace a zařízení v chráněné oblasti musí být možné vypnout pomocí centrálně umístěných izolačních spínačů s výjimkou případů, kdy:
      1. – V úložných prostorech, jsou vhodné alespoň pro použití v zóně 1, pro teplotní třídu T4 a skupinu výbušnosti II B; a
      2. – V chráněné oblasti na palubě, jsou typu „omezené riziko výbuchu“.

      Odpovídající elektrické obvody musí mít kontrolky, které indikují, zda jsou obvody pod napětím.

      Izolační spínače musí být chráněny proti neúmyslnému zapnutí. Ponorná čerpadla instalovaná nebo používaná v nákladních prostorech musí být vhodné alespoň pro použití v zóně 1, pro teplotní třídu T4 a skupinu výbušnosti II B.

    1. 9.1.0.53.2 Zásuvky používané v chráněné oblasti musí být provedeny tak, aby nebylo možné připojení nebo odpojení, s výjimkou případů, kdy nejsou pod napětím.
    2. 9.1.0.53.3 S výjimkou optických vláken musí být elektrické kabely v chráněné oblasti pancéřovány nebo umístěny v kovovém plášti nebo v ochranných trubkách.
    3. 9.1.0.53.4 Pohyblivé elektrické kabely jsou v chráněné oblasti zakázány, s výjimkou elektrických kabelů pro jiskrově bezpečné elektrické obvody nebo těch pro připojení:

      (a) signální světla a osvětlení lávek, pokud je spojovací bod (například zásuvka) trvale zabudován v plavidle v blízkosti signálního stožáru nebo lávky;

      (b) kontejnerů;

      (c) elektricky ovládaných pojezdů krytů nákladních prostor;

      (d) ponorných čerpadel;

      (e) ventilátorů nákladního prostoru;

      (f) elektrické sítě na plavidle do pozemní elektrické sítě; pokud:

      1. – elektrické kabely a napájecí jednotka odpovídají platné normě (například EN 15869-1:2019);
      2. – jsou napájecí jednotka a konektory umístěny mimo chráněnou oblast.

      Je připojování a odpojování zásuvek/konektorů možné pouze tehdy, když nejsou pod napětím.

    1. 9.1.0.53.5 Pro pohyblivé elektrické kabely povolené v souladu s 9.1.0.53.4 se smí používat pouze elektrické kabely s pryžovým pláštěm typu H07 RN-F v souladu s IEC-60245-4:20114 nebo elektrické kabely přinejmenším srovnatelného provedení s vodiči o průřezu minimálně 1,5 mm2.
    2. 9.1.0.53.6 Neelektrické instalace a zařízení v chráněné oblasti, která jsou určena pro použití při nakládce a vykládce nebo pobytu v bezprostřední blízkosti nebo ve vyznačené pobřežní oblasti musí splňovat alespoň požadavky pro použití v dotyčné oblasti. Musí splňovat alespoň požadavky na teplotní třídu T4 a skupinu výbušnosti II B.
  1. 9.1.0.54 -
  2. 9.1.0.55 (Vyhrazeno)
  3. 9.1.0.56 (Vypuštěno)
  4. 9.1.0.57 -
  5. 9.1.0.69 (Vyhrazeno)
  6. 9.1.0.70 Ocelová lana, stožáry

    Ocelová lana, která procházejí nad nákladními prostory plavidel a také všechny stožáry musí být uzemněny, pokud nejsou díky způsobu svého zabudování připojeny k trupu plavidla kovově vodivým spojem.

  1. 9.1.0.71 Vstup na plavidlo

    Tabule označující zákaz vstupu na plavidlo podle 8.3.3 musí být dobře čitelné z obou boků plavidla.

  1. 9.1.0.72 -
  2. 9.1.0.73 (Vyhrazeno)
  3. 9.1.0.74 Zákaz kouření, zákaz ohně a otevřeného světla
    1. 9.1.0.74.1 Tabule označující zákaz kouření podle 8.3.4 musí být dobře čitelné z obou boků plavidla.
    2. 9.1.0.74.2 V blízkosti vstupu do míst, kde kouření nebo používání ohně nebo otevřeného světla není zakázáno vždy, musí být umístěny upozorňující tabule, které udávají okolnosti, za kterých tento zákaz platí.
    3. 9.1.0.74.3 V obytných prostorech a v kormidelně musí být v blízkosti každého východu umístěn popelník.
  1. 9.1.0.75 -
  2. 9.1.0.79 (Vyhrazeno)
  3. 9.1.0.80 Doplňující předpisy pro plavidla s dvojitou obšívkou

    Předpisy 9.1.0.88 až 9.1.0.99 platí pro plavidla s dvojitou obšívkou, určena k přepravě nebezpečných látek tříd 2, 3, 4.1, 4.2, 4.3, 5.1, 5.2, 6.1, 7, 8 nebo 9, vyjma těch s označením druhu nebezpečí bezpečnostní značkou č.1 ve sloupci (5) tabulky A kapitoly 3.2 ve větších množstvích, než jaká jsou uvedena v 7.1.4.1.4.

  1. 9.1.0.81 -
  2. 9.1.0.87 (Vyhrazeno)
  3. 9.1.0.88 Klasifikace
    1. 9.1.0.88.1 Plavidla s dvojitou obšívkou, která jsou určena pro přepravu nebezpečných věcí tříd 2, 3, 4.1,4.2, 4.3, 5.1, 5.2, 6.1, 7, 8 nebo 9, vyjma těch s bezpečnostní značkou vzoru č. 1 ve sloupci (5) tabulky A kapitoly 3.2, ve větších množstvích, než je uvedeno v 7.1.4.1.4, musí být postavena nebo přestavována pod dohledem uznané klasifikační společnosti pro jejich nejvyšší třídu. Toto musí být potvrzeno osvědčením klasifikační společnosti.
    2. 9.1.0.88.2 Pokračování třídy není vyžadováno.
    3. 9.1.0.88.3 Pozdější přestavby a velké opravy trupu plavidel musí být prováděny pod dohledem klasifikační společnosti.
  1. 9.1.0.89 -
  2. 9.1.0.90 (Vyhrazeno)
  3. 9.1.0.91 Nákladní prostory
    1. 9.1.0.91.1 Plavidlo musí být v chráněné oblasti provedeno jako plavidlo s dvojitou obšívkou s dvojitými boky a dvojitým dnem.
    2. 9.1.0.91.2 Vzdálenost mezi boční stěnou plavidla a boční stěnou nákladního prostoru musí být minimálně 0,80 m. Bez ohledu na předpisy, týkající se šířky přechodů na palubě plavidla, je povoleno zmenšení této vzdálenosti na 0,60 m, pokud vzhledem k předpisům o dimenzování dle stavebního předpisu uznané klasifikační společnosti existuje následující zesílení:

      (a) Při podélném vyztužení boku plavidla nesmí být rozteč žeber větší než 0,60 m.

      Při podélném systému vyztužení boků musí být podélné výztuhy uchyceny v rámových žebrech s odlehčujícími otvory podobně jako ve dvojítém dně a vzdálenost mezi rámovými žebry nesmí být větší jak 1,80 m. Tyto vzdálenosti mohou být zvýšeny, když je konstrukce příslušným způsobem zesílena;

      (b) Při provedení boku plavidla pomocí příčného vyztužení, musí být umístěny buď:

      1. - dvě podélné boční výztuhy. Vzdálenost podélných bočních výztuh navzájem a od ochozu nesmí být větší než 0,80 m. Výztuhy musí mít minimálně stejnou výšku jako příčné výztuhy a jejich příčný průřez nesmí být menší než 15 cm2.

        Podélné výztuhy jsou uchyceny v rámových žebrech, které jsou podobné dnovým nosníkům s odlehčujícími otvory, vzdálenost rámových žeber je maximálně 3,60 m. Boční příčné žebro a vzpěry přepážek nákladních prostor musí být na outoru spojeny pomocí stykového rohového plechu s minimální výškou 0,90 m a tloušťkou odpovídající tloušťce dnové příčky; nebo:

      1. - na každém žebru musí být rámová konstrukce, podobná dnovým žebrům s odlehčujícími otvory.

      (c) Ochozy musí být navzájem spojeny ve vzdálenosti nejvýše 32,00 m příčnou přepážkou nebo vzpěrnou trubkou.

      Namísto podmínky, uvedené v (c), stačí výpočetní důkaz uznané klasifikační společnosti, že uspořádáním doplňujících výztuh v dvojitých bocích je dána dostatečná příčná pevnost.

    1. 9.1.0.91.3 Výška prostoru dvojitého dna musí být nejméně 0,50 m. Pod drenážními jímkami může být přitom snížena, na vzdálenost mezi dnem jímky a obšívkou dna plavidla nesmí být menší než 0,40 m. V případě vzdálenosti od 0,40 do 0,49 m plocha příčného průřezu jímky nesmí převýšit 0,50 m2.

      Kapacita jímek nesmí přesahovat 0,120 m3.

  1. 9.1.0.92 Nouzový východ

    Prostory, jejichž vstupy nebo výstupy se v případě poškození plavidla zcela nebo částečně ponoří, musí být opatřeny nouzovým východem, který se nachází nejméně 0,10 m nad vodoryskou.

    To neplatí pro přední a zadní kolizní prostor.

  1. 9.1.0.93 Stabilita (obecně)
    1. 9.1.0.93.1 Musí být prokázána dostatečná stabilita včetně stability v poškozeném stavu.
    2. 9.1.0.93.2 Základní hodnoty pro výpočet stability – hmotnost prázdného plavidla a poloha těžiště hmotnosti – musí být určeny buď pomocí nakláněcího pokusu nebo detailním výpočtem hmotnosti. Přitom se musí ověřit hmotnost prázdného plavidla měřením ponoru, přičemž se vypočtená hmotnost nesmí lišit více než o ± 5 % od hodnoty hmotnostního výtlaku určené ze změřeného ponoru.
    3. 9.1.0.93.3 Musí být prokázána dostatečná stabilita v nepoškozeném stavu pro všechna stádia nakládky a vykládky a pro konečný stav naložení.

      Musí být prokázána plovatelnost v poškozeném stavu pro nejnepříznivější stav naložení. Přitom musí být předložen důkaz dostatečné stability pro kritické mezistavy a konečný stav zaplavení. Pokud se při mezistavech vyskytnou negativní parametry stability, mohou být akceptovány, pokud další průběh křivky ramen stability prokazuje dostatečné kladné hodnoty stability.

  1. 9.1.0.94 Stabilita (v nepoškozeném stavu)
    1. 9.1.0.94.1 Požadavky na stabilitu v nepoškozeném stavu, vyplývající z výpočtu zaplavení, nesmí být překročeny.
    2. 9.1.0.94.2 Při přepravě nákladu v kontejnerech musí nadto být dokázána dostatečná stabilita podle Pravidel uvedených v 1.1.4.6.
    3. 9.1.0.94.3 Pro plavidlo je rozhodující přísnější z požadavků v 9.1.0.94.1 a 9.1.0.94.2.
  1. 9.1.0.95 Stabilita (v případě poškození)
    1. 9.1.0.95.1 V případě poškození je třeba zohlednit následující:

      (a) rozsah poškození na jednom boku plavidla:

      podélný rozsah:nejméně 0,10 L, avšak ne méně než 5,00 m;
      příčný rozsah:0,59 m dovnitř od boku plavidla, kolmo k podélné ose plavidla na úrovni roviny ponoru při maximálním ponoru;
      svislý rozsah:neohraničený od základní roviny vzhůru;

      (b) rozsah poškození dna:

      podélný rozsah:minimálně 0,10 L, avšak ne méně než 5,00 m;
      příčný rozsah:3,00 m;
      svislý rozsah:0,49 m vzhůru od základny kromě sacích jímek;

      (c) Všechny přepážky, spadající do oblasti poškození, se považují za proražené, to znamená, že dělení přepážkami na úseky musí být voleno tak, aby bylo plavidlo plavby schopné i po zaplavení dvou nebo více přímo za sebou ležících úseků.

      Přitom se musí dbát na následující:

      1. - při poškození dna se považují za zaplavené i úseky, ležící vedle sebe napříč plavidla;
      2. - spodní hrany vodotěsně neuzavíratelných otvorů (např. dveří, oken, palubních poklopů), musí v konečné fázi zaplavení ležet nejméně 0,10 m nad rovinou ponoru;
      3. - všeobecně se musí počítat s 95 % rozsahem zatopení. Je-li výpočtem prokázáno, že střední zaplavení v kterémkoli prostoru je menší než 95 %, může být dosazena vypočtená hodnota.

      Dosazují se však následující minimální hodnoty:

      -Strojovna:85 %
      -Prostory pro posádku:95 %
      -Dvojité dno, palivové tanky,
      balastní nádrže atd. podle
      toho, zda je dle jejich určení
      lze považovat při
      maximálním ponoru
      za plné nebo prázdné:      		0 nebo 95%

      Pro hlavní strojovnu stačí prokázat schopnost plavby jen pro stav zaplavení jednoho úseku, tj. konečné přepážky strojovny se nepovažují za poškozené.

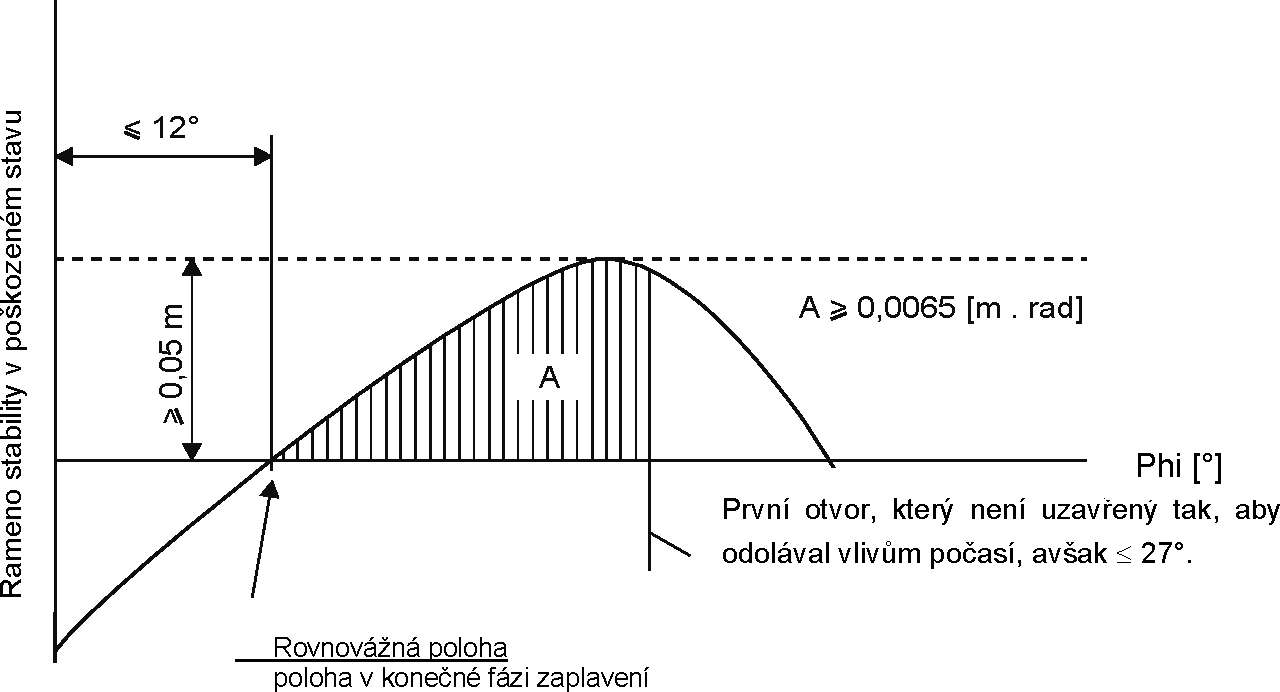

    1. 9.1.0.95.2 Náklon plavidla v rovnovážné poloze (konečném stadiu zaplavení) nesmí přesahovat 12°. Otvory, které nejsou vodotěsně uzavíratelné, se mohou zanořovat teprve až po dosažení rovnovážné polohy. Pokud se zanořují dříve, považují se k nim příslušné prostory při poškození za zaplavené.

      Nad rovnovážnou polohu musí pozitivní oblast křivky vztyčeného ramene stability vykazovat ≥ 0,05 m ve spojení s plochou ≥ 0,0065 m.rad. Tyto minimální hodnoty stability musí být dodrženy až do zanoření prvních otvorů, které nejsou uzavřené tak, aby odolávaly vlivům počasí, avšak před úhlem náklonu ≤ 27°. Zanoří-li se tyto otvory dříve, je třeba k nim náležící prostory při výpočtu považovat za zatopené.

      Obrázek

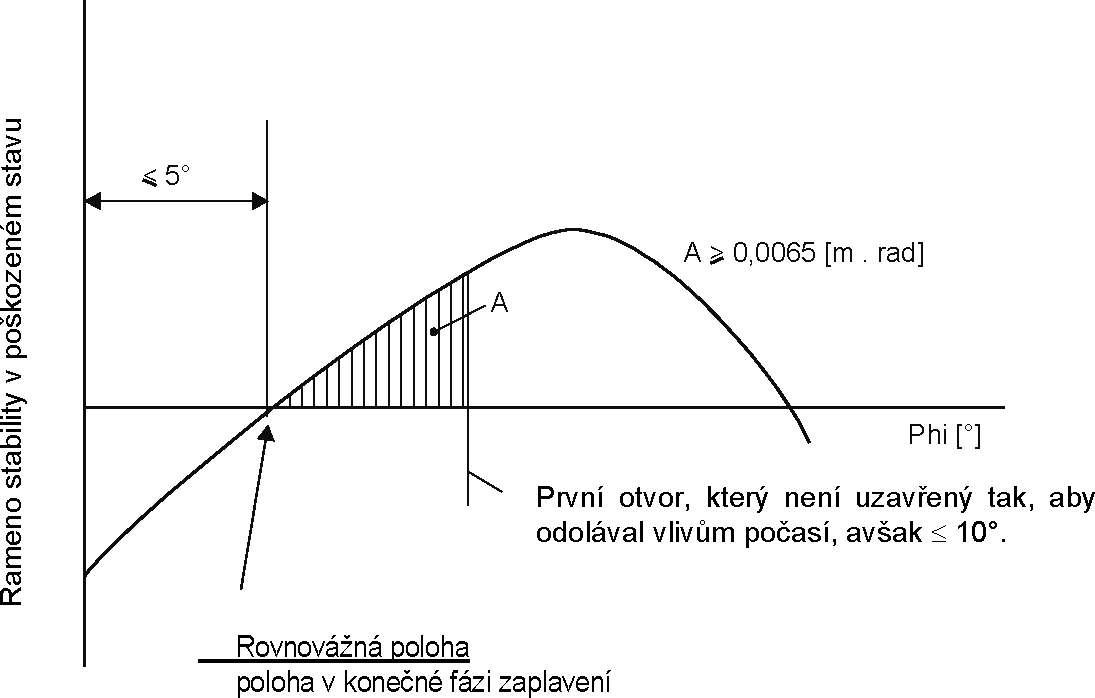

    1. 9.1.0.95.3 Vnitrozemská plavidla s nezajištěným nákladem kontejnerů musí dodržet následující kritéria stability při poškození:

      Náklon plavidla v rovnovážné poloze (konečném stadiu zaplavení) nesmí přesáhnout 5°. Otvory, které nejsou vodotěsně uzavřené, se smí zanořit teprve po dosažení rovnovážné polohy. Pokud se takovéto otvory zanoří dříve, považují se k nim náležící prostory za zatopené.

      Nad rovnovážnou polohu musí pozitivní oblast křivky vztyčného ramene stability vykazovat plochu ≥ 0,0065 m .rad. Minimální hodnoty stability musí být dodrženy až do zanoření prvních otvorů, které nejsou uzavřeny tak, aby odolávaly vlivům počasí, avšak před úhlem náklonu ≤ 10°. Zanoří-li se tyto otvory dříve, je třeba k nim náležící prostory při výpočtu považovat za zatopené.

      Obrázek
    1. 9.1.0.95.4 Pokud otvory, jimiž mohou být dodatečně zaplaveny nepoškozené prostory, mohou být vodotěsně uzavřeny, musí uzavírací zařízení být odpovídajícím způsobem označena.
    2. 9.1.0.95.5 Pokud jsou provedeny otvory pro přepouštění nebo zatopení pro snížení asymetrie, musí dojít k vyrovnání během 15 minut, pokud se v mezistavech prokáží dostatečné hodnoty stability v poškozeném stavu.
  1. 9.1.0.96 -
  2. 9.1.0.99 (Vyhrazeno)
