OZNAČOVANÍ KONTEJNERŮ, MEGC, CISTERNOVÝCH KONTEJNERŮ, PŘEMÍSTITELNÝCH CISTEREN A VOZIDEL VELKÝMI BEZPEČNOSTNÍMI ZNAČKAMI A NÁPISYKAPITOLA 5.3

1. 5.3.1 Označování velkými bezpečnostními značkami
   1. 5.3.1.1 Všeobecná ustanovení
      1. 5.3.1.1.1 Pokud to vyžadují ustanovení tohoto oddílu, musí být velké bezpečnostní značky umístěny na vnější povrch kontejnerů, MEGC, cisternových kontejnerů, přemístitelných cisteren a vozidel. Velké bezpečnostní značky musí odpovídat bezpečnostním značkám požadovaným ve sloupci (5) a popřípadě sloupci (6) tabulky A kapitoly 3.2 pro nebezpečné věci obsažené v kontejneru, MEGC, cisternovém kontejneru, přemístitelné cisterně nebo vozidle a současně odpovídat specifikacím uvedeným v pododdílu 5.3.1.7.
      2. 5.3.1.1.2 Pro třídu 1 nemusí být na velkých bezpečnostních značkách uvedeny skupiny snášenlivosti, pokud vozidlo nebo kontejner přepravuje látky nebo předměty spadající do dvou nebo více skupin snášenlivosti. Vozidla nebo kontejnery přepravující látky nebo předměty různých podtříd musí být označeny pouze velkými bezpečnostními značkami odpovídajícími vzoru nejnebezpečnější podtřídy v tomto pořadí:

         1.1 (nejnebezpečnější), 1.5, 1.2, 1.3, 1.6, 1.4 (nejméně nebezpečné).

         Jsou-li látky klasifikačního kódu 1.5 D přepravovány s látkami nebo předměty podtřídy 1.2, musí být dopravní jednotka nebo kontejner označeny velkou bezpečnostní značkou pro podtřídu 1.1.

      1. 5.3.1.1.3 Pro třídu 7 musí velká bezpečnostní značka pro hlavní nebezpečí odpovídat vzoru č. 7 D popsanému v 5.3.1.7.2. Tato velká bezpečnostní značka se nevyžaduje pro vozidla nebo kontejnery přepravující vyjmuté kusy a pro malé kontejnery.

         Pokud je předepsáno pro třídu 7 umístění jak bezpečnostních značek, tak také velkých bezpečnostních značek na vozidla, kontejnery, MEGC, cisternové kontejnery nebo přemístitelné cisterny, mohou být označeny zvětšenou bezpečnostní značkou odpovídající požadované bezpečnostní značce namísto velké bezpečnostní značky podle vzoru č. 7 D, aby se splnily oba účely.

      1. 5.3.1.1.4 Kontejnery, MEGC, cisternové kontejnery, přemístitelné cisterny nebo vozidla, které přepravují věci více tříd, nemusí být opatřeny velkou bezpečnostní značkou pro vedlejší nebezpečí, jestliže nebezpečí označené touto velkou bezpečnostní značkou je již uvedeno velkou bezpečnostní značkou pro hlavní nebo vedlejší nebezpečí.
      2. 5.3.1.1.5 Velké bezpečnostní značky, která se nevztahují na přepravované nebezpečné věci nebo jejich zbytky, musí být odstraněny nebo zakryty.
   1. 5.3.1.2 Umístění velkých bezpečnostních značek na kontejnery, MEGC, cisternové kontejnery a přemístitelné cisterny
   2. POZNÁMKA: Tento pododdíl se nevztahuje na výměnné nástavby, kromě cisternových výměnných nástaveb nebo výměnných nástaveb přepravovaných v kombinované železniční/silniční dopravě.

   Velké bezpečnostní značky se umísťují na obě podélné strany a na každý konec kontejneru, MEGC, cisternového kontejneru nebo přemístitelné cisterny.

   Vícekomorový cisternový kontejner nebo vícekomorová přemístitelná cisterna, kterými se přepravují dvě nebo více nebezpečných látek, musí být opatřeny příslušnými velkými bezpečnostními značkami na obou bočních stranách příslušných komor a na obou koncích velkou bezpečnostní značkou každého vzoru, jímž jsou opatřeny jednotlivé komory na bocích.

   1. 5.3.1.3 Umístění velkých bezpečnostních značek na vozidla přepravující kontejnery, MEGC, cisternové kontejnery a přemístitelné cisterny
   2. POZNÁMKA: Tento pododdíl se nevztahuje na umístění velkých bezpečnostních značek na vozidla přepravující výměnné nástavby, jiné než cisternové výměnné nástavby nebo výměnné nástavby přepravované v kombinované železniční/silniční dopravě; pro taková vozidla viz 5.3.1.5.

   Pokud velké bezpečnostní značky umístěné na kontejnerech, MEGC, cisternových kontejnerech nebo na přemístitelných cisternách nejsou viditelné zvnějšku je přepravujících vozidel, tytéž velké bezpečnostní značky musí být umístěny na obou bočních stranách a na zadní straně vozidla. Jinak nemusí být na nosném vozidle žádná velká bezpečnostní značka.

   1. 5.3.1.4 Umístění velkých bezpečnostních značek na vozidla pro přepravu volně ložených látek, na cisternová vozidla, bateriová vozidla a vozidla se snímatelnými cisternami

      Velké bezpečnostní značky musí být umístěny na obou bočních stranách a na zadní straně vozidla.

      Vícekomorové cisternové vozidlo nebo vícekomorová snímatelná cisterna přepravovaná na vozidle, kterými se přepravují dvě nebo více nebezpečných látek, musí být opatřeny příslušnými velkými bezpečnostními značkami na každé straně příslušné komory a na zadní straně velkou bezpečnostní značkou každého vzoru, jímž jsou opatřeny jednotlivé komory na bocích. Avšak v případě, že všechny komory musí být označeny stejnými velkými bezpečnostními značkami, tyto velké bezpečnostní značky mohou být umístěny pouze po jedné na každé boční straně a na zadní straně vozidla.

      Pokud je požadováno více než jedna velká bezpečnostní značka na jednu a tutéž komoru, musí být tyto velké bezpečnostní značky umístěny bezprostředně vedle sebe.

   2. POZNÁMKA: Pokud je v průběhu přepravy podléhající ADR nebo po jejím ukončení cisternový návěs odpojen od svého tahače pro naložení na námořní nebo říční plavidlo, velké bezpečnostní značky musí být umístěny též na přední straně návěsu.
   1. 5.3.1.5 Umístění velkých bezpečnostních značek na vozidla přepravující pouze kusy
   2. POZNÁMKA: Tento pododdíl se vztahuje též na vozidla přepravující výměnné nástavby obsahující kusy, s výjimkou kombinované dopravy železnice/silnice; ke kombinované dopravě železnice/silnice viz 5.3.1.2 a 5.3.1.3.
   1. 5.3.1.5.1 Na vozidlech přepravujících kusy obsahující látky nebo předměty třídy 1 musí být velké bezpečnostní značky umístěny na obou bočních stranách a na zadní straně vozidla.
   2. 5.3.1.5.2 Na vozidlech přepravujících radioaktivní látky třídy 7 v kusech nebo IBC (kromě vyjmutých kusů) musí být velké bezpečnostní značky umístěny na obou bočních stranách a na zadní straně vozidla.
   3. POZNÁMKA: Jestliže během přepravy podléhající ADR je vozidlo přepravující kusy s nebezpečnými věcmi tříd jiných než tříd 1 a 7 naloženo na námořní plavidlo nebo jestliže silniční přeprava předchází přepravě po moři, velké bezpečnostní značky musí být umístěny na obou bočních stranách a na zadní straně vozidla. Velké bezpečnostní značky mohou zůstat umístěny na obou bočních stranách a na zadní straně vozidla po námořní přepravě.
   1. 5.3.1.6 Umístění velkých bezpečnostních značek na prázdná cisternová vozidla, bateriová vozidla, MEGC, cisternové kontejnery, přemístitelné cisterny a prázdná vozidla a kontejnery pro přepravu volně ložených látek
      1. 5.3.1.6.1 Cisternová vozidla, vozidla se snímatelnými cisternami, bateriová vozidla, MEGC, cisternové kontejnery a přemístitelné cisterny, vesměs prázdné, nevyčištěné a neodplyněné, jakož i vozidla a kontejnery pro přepravu volně ložených látek, prázdné a nevyčištěné, musí být označena(y) velkými bezpečnostními značkami vyžadovanými pro předchozí náklad.
   1. 5.3.1.7 Specifikace velkých bezpečnostních značek
      1. 5.3.1.7.1 Kromě velké bezpečnostní značky pro třídu 7 specifikované v5.3.1.7.2 velká bezpečnostní značka musí:

         (a) mít velikost nejméně 250 mm x 250 mm s čárou, která má tutéž barvu jako symbol, s paralelním odstupem čáry probíhající 12,5 mm od okraje značky;

         (b) odpovídat bezpečnostní značce předepsané pro dané nebezpečné věci z hlediska barvy a symbolu (viz 5.2.2.2); a

         (c) obsahovat čísla (a pro věci třídy 1 písmeno skupiny snášenlivosti) předepsaná pro dané nebezpečné věci v pododdílu 5.2.2.2 pro odpovídající bezpečnostní značku s výškou písma nejméně 25 mm.

      1. 5.3.1.7.2 Velká bezpečnostní značka pro třídu 7 nesmí být menší než 250 mm x 250 mm a černá čára, která probíhá paralelně s okraji uvnitř, musí být od okraje ve vzdálenosti 5 mm; jinak musí velká bezpečnostní značka odpovídat níže uvedenému vyobrazení (vzor č. 7D). Číslice „7“ musí mít výšku nejméně 25 mm. Podkladová barva horní poloviny velké bezpečnostní značky musí být žlutá a spodní poloviny bílá, barva trojlístku a nápisu musí být černá. Použití výrazu „RADIOACTIVE“ ve spodní polovině je dobrovolné, aby bylo možno použít toto místo k uvedení příslušného UN čísla zásilky.

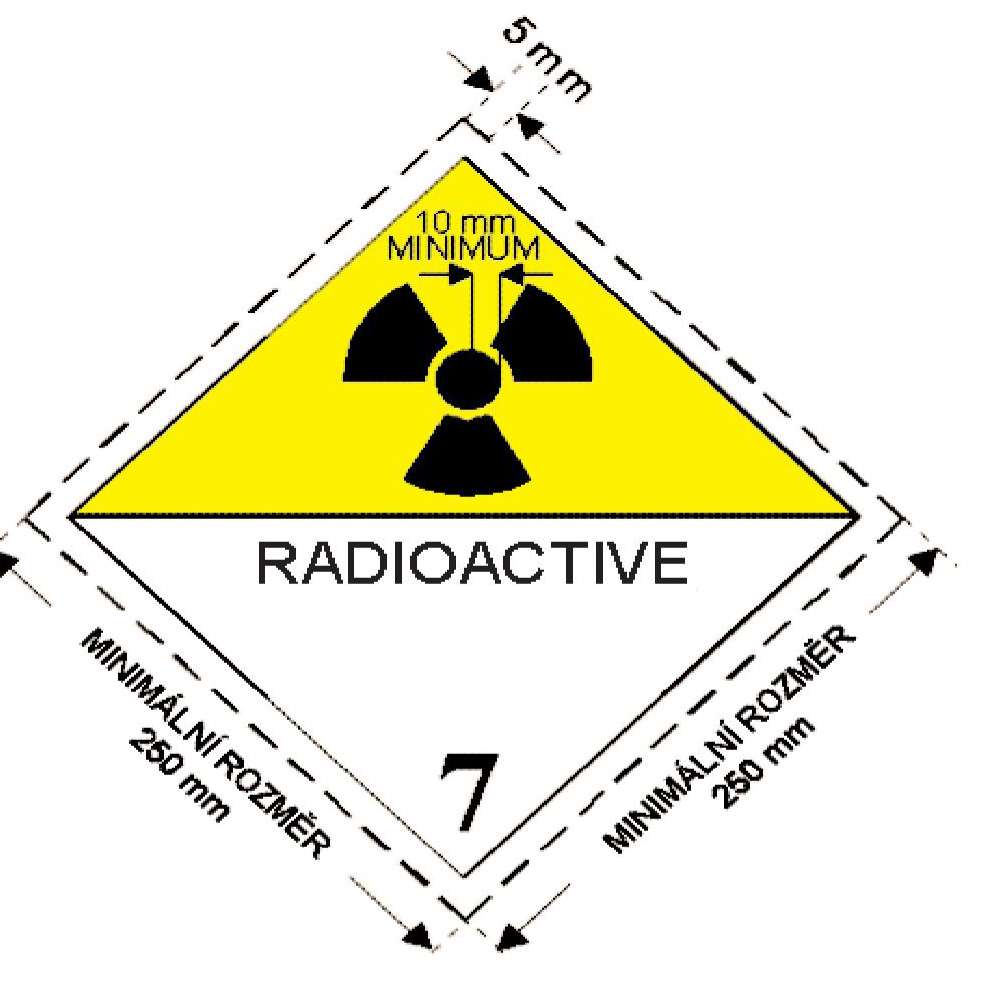

         Velká bezpečnostní značka pro radioaktivní látky třídy 7

         OZNAČOVANÍ KONTEJNERŮ, MEGC, CISTERNOVÝCH KONTEJNERŮ, PŘEMÍSTITELNÝCH CISTEREN A VOZIDEL VELKÝMI BEZPEČNOSTNÍMI ZNAČKAMI A NÁPISY Velká bezpečnostní značka pro radioaktivní látky třídy 7

         (Vzor 7 D)

         Symbol (trojlístek): černý; podklad: horní polovina žlutá s bílým okrajem, spodní polovina bílá;

         Ve spodní polovině musí být uvedeno slovo „RADIOACTIVE“ nebo alternativně, pokud je vyžadováno, příslušné UN číslo (viz 5.3.2.1.2) a číslice „7“ v dolním rohu.

      1. 5.3.1.7.3 Pro cisterny s vnitřním objemem nejvýše 3 m³ a malé kontejnery mohou být velké bezpečnostní značky nahrazeny bezpečnostními značkami odpovídajícími pododdílu 5.2.2.2.
      2. 5.3.1.7.4 Pro třídy 1 a 7, jestliže rozměry a konstrukce vozidla jsou takové, že disponibilní plocha povrchu je nedostačující pro umístění předepsaných velkých bezpečnostních značek, jejich rozměry mohou být zmenšeny až na 100 mm na každé straně.

1. 5.3.2 Označování oranžovými tabulkami
   1. 5.3.2.1 Všeobecná ustanovení pro označování oranžovými tabulkami
      1. 5.3.2.1.1 Dopravní jednotky přepravující nebezpečné věci musí být opatřeny dvěma pravoúhlými reflexními oranžovými tabulkami podle 5.3.2.2.1, umístěnými ve svislé rovině. Musí být umístěny jedna na přední a druhá na zadní straně dopravní jednotky, obě kolmo k podélné ose dopravní jednotky. Musí být zřetelně viditelné.
      2. 5.3.2.1.2 Pokud je ve sloupci (20) tabulky A kapitoly 3.2 uvedeno identifikační číslo nebezpečnosti, cisternová vozidla, bateriová vozidla nebo dopravní jednotky s jednou nebo více cisternami přepravující nebezpečné věci musí být kromě toho opatřeny na obou bočních stranách každé cisterny nebo každé komory cisterny nebo každého článku bateriových vozidel zřetelně viditelnými a rovnoběžně s podélnou osou vozidla umístěnými oranžovými tabulkami předepsanými v 5.3.2.1.1. Na těchto oranžových tabulkách musí být uvedeno identifikační číslo nebezpečnosti a UN číslo předepsaná ve sloupcích (20), popřípadě (1) tabulky A kapitoly 3.2 pro každou z látek přepravovaných v cisterně, v komoře cisterny nebo v článku bateriového vozidla.
      3. 5.3.2.1.3 Na cisternových vozidlech nebo dopravních jednotkách s jednou nebo více cisternami přepravujících látky UN čísel 1202, 1203 nebo 1223 nebo letecké palivo zařazené pod UN 1268 nebo 1863, ale ne jinou nebezpečnou látku, oranžové tabulky předepsané v 5.3.2.1.2 nemusí být umístěny, jestliže je na tabulkách umístěných vpředu a vzadu podle 5.3.2.1.1 uvedeno identifikační čísla nebezpečnosti a UN číslo předepsaná pro nejnebezpečnější přepravovanou látku, tj. látku s nejnižším bodem vzplanutí.
      4. 5.3.2.1.4 Pokud je ve sloupci (20) tabulky A kapitoly 3.2 uvedeno identifikační číslo nebezpečnosti, dopravní jednotky a kontejnery přepravující tuhé volně ložené nebezpečné látky nebo balenou radioaktivní látku s jediným UN číslem za výlučného použití a žádné jiné nebezpečné věci, musí být kromě toho opatřeny na obou bočních stranách každé dopravní jednotky nebo kontejneru zřetelně viditelnými a rovnoběžně s podélnou osou vozidla umístěnými oranžovými tabulkami předepsanými v 5.3.2.1.1. Na těchto oranžových tabulkách musí být uvedeno identifikační číslo nebezpečnosti a UN číslo předepsané ve sloupcích (20), popřípadě (1) tabulky A kapitoly 3.2 pro každou z látek ve volně loženém stavu nebo pro balenou radioaktivní látku za výlučného použití přepravovaných v dopravní jednotce nebo v kontejneru.
      5. 5.3.2.1.5 Na kontejnerech přepravujících nebezpečné tuhé látky ve volně loženém stavu a na cisternových kontejnerech, MEGC a přemístitelných cisternách mohou být oranžové tabulky předepsané v5.3.2.1.2 a 5.3.2.1.4 nahrazeny samolepicími nálepkami, barevným nátěrem nebo jakýmkoli jiným rovnocenným způsobem, pokud materiál použitý pro tento účel je odolný proti povětrnosti a zaručuje trvalé označení. Na tento případ se ustanovení poslední věty v 5.3.2.2.2, týkající se odolnosti proti ohni, nevztahuje.
      6. 5.3.2.1.6 Pro dopravní jednotky přepravující pouze jednu látku nejsou oranžové tabulky podle 5.3.2.1.2 a 5.3.2.1.4 nezbytné, pokud je na oranžových tabulkách umístěných vpředu a vzadu podle 5.3.2.1.1 uvedeno identifikační číslo nebezpečnosti a UN číslo předepsané ve sloupcích (20), popřípadě (1) tabulky A kapitoly 3.2.
      7. 5.3.2.1.7 Výše uvedené požadavky se vztahují také na nesnímatelné nebo snímatelné cisterny, cisternové kontejnery, MEGC, přemístitelné cisterny a bateriová vozidla, vesměs prázdné, nevyčištěné a neodplyněné, jakož i na vozidla a kontejnery pro přepravu volně ložených látek, prázdné, nevyčištěné.
      8. 5.3.2.1.8 Oranžové tabulky, které se nevztahují na přepravované nebezpečné věci nebo jejich zbytky, musí být sejmuty nebo zakryty. Pokud jsou oranžové tabulky zakryty, jejich kryty musí být celistvé a musí zůstat účinné po 15 minutách přímého působení ohně.
   1. 5.3.2.2 Specifikace oranžových tabulek
      1. 5.3.2.2.1 Reflexní oranžové tabulky musí být 40 cm široké a 30 cm vysoké. Tyto tabulky musí mít černý okraj 15 mm široký. Tyto oranžové tabulky mohou být ve středu rozděleny vodorovnou černou čarou o tloušťce 15 mm. Jestliže rozměry a konstrukce vozidla jsou takové, že disponibilní povrch je nedostačující pro umístění těchto tabulek, jejich rozměry mohou být zmenšeny na šířku 300 mm, výšku 120 mm a šířku černého okraje 10 mm.
      2. POZNÁMKA: Barva oranžových tabulek v podmínkách normálního užívání musí mít souřadnice barevnosti ležící uvnitř plochy diagramu barevnosti vytvořeného spojením následujících souřadnic:

      OZNAČOVANÍ KONTEJNERŮ, MEGC, CISTERNOVÝCH KONTEJNERŮ, PŘEMÍSTITELNÝCH CISTEREN A VOZIDEL VELKÝMI BEZPEČNOSTNÍMI ZNAČKAMI A NÁPISY Velká bezpečnostní značka pro radioaktivní látky třídy 7

      Souřadnice barevnosti bodů v rozích plochy diagramu barevnosti
      X	O,52	0.52	0,578	0,618
      Y	0,38	0,40	0,422	0,38

      Koeficient jasu odrážející barvy: ß > 0,12.

      Vztažný střed E, standardní světelný zdroj C, normální dopad 45˚ pod zorným úhlem 0˚

      Koeficient odrazové svítivosti při úhlu osvětlení 5˚ pod zorným úhlem 0,2 °: nejméně 20 candel na lux a m².

      1. 5.3.2.2.2 Identifikační číslo nebezpečnosti a UN číslo sestává z černých číslic o výšce 100 mm a tloušťce čáry 15 mm. Identifikační číslo nebezpečnosti musí být uvedeno v horní části tabulky a UN číslo v dolní části; obě čísla musí být od sebe oddělena vodorovnou černou čárou o tloušťce15 mm, vedenou v polovině výšky tabulky od jednoho jejího okraje k druhému (viz 5.3.2.2.3). Identifikační číslo nebezpečnosti a UN číslo musí být nesmazatelná a musí zůstat čitelná po 15 minutách přímého působení ohně.

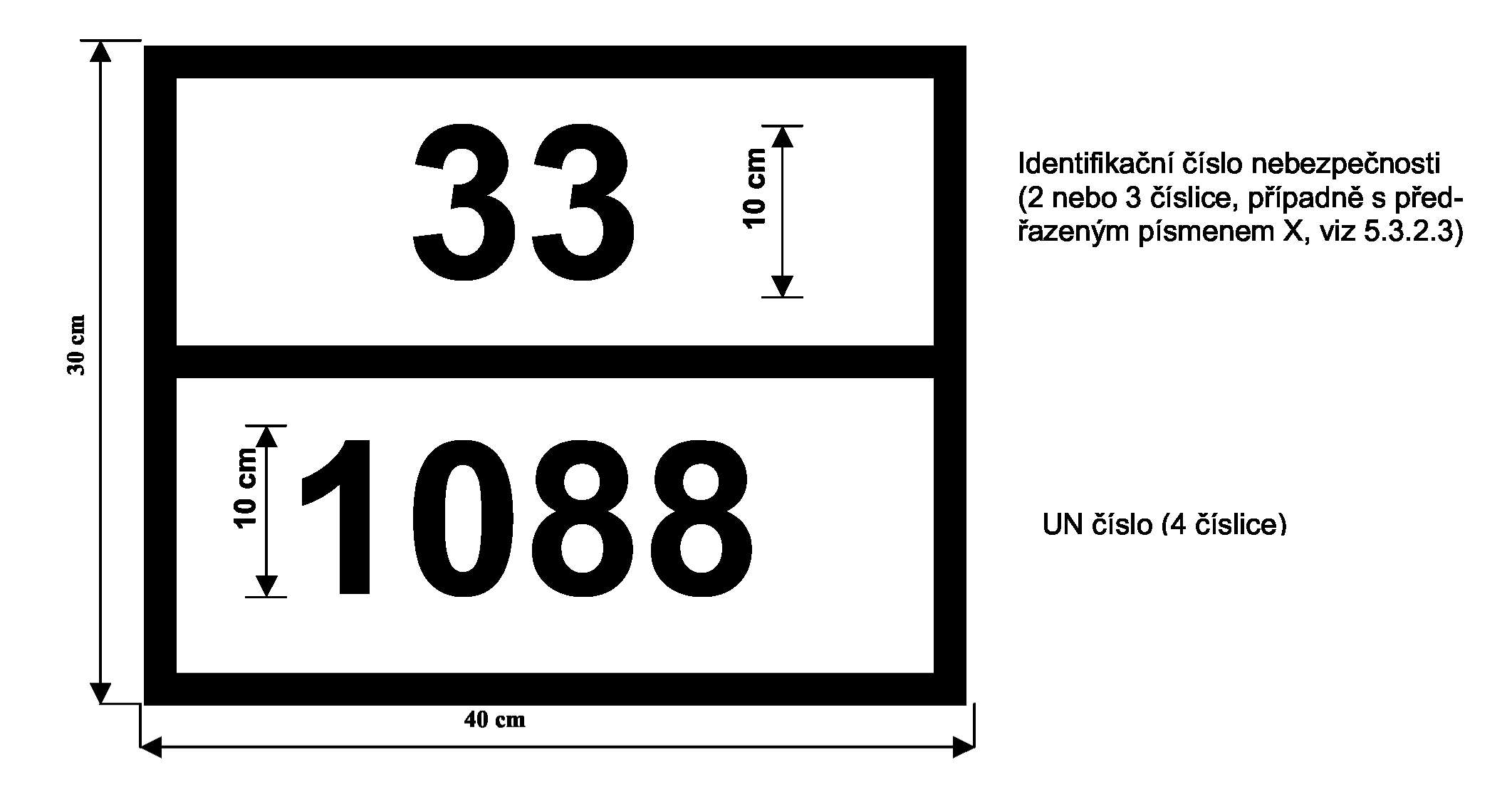

      2. 5.3.2.2.3 Příklad oranžové tabulky s identifikačním číslem nebezpečnosti a UN číslem

         OZNAČOVANÍ KONTEJNERŮ, MEGC, CISTERNOVÝCH KONTEJNERŮ, PŘEMÍSTITELNÝCH CISTEREN A VOZIDEL VELKÝMI BEZPEČNOSTNÍMI ZNAČKAMI A NÁPISY Velká bezpečnostní značka pro radioaktivní látky třídy 7

         Podklad oranžový

         Okraj, vodorovná čára a číslice černé, tloušťka 15 mm.

      1. 5.3.2.2.4 Dovolené tolerance pro rozměry stanovené v tomto pododdílu jsou ± 10 %.
   1. 5.3.2.3 Význam identifikačních čísel nebezpečnosti
      1. 5.3.2.3.1 Identifikační číslo nebezpečnosti sestává ze dvou nebo třech číslic. Obecně označují číslice tato nebezpečí:

         OZNAČOVANÍ KONTEJNERŮ, MEGC, CISTERNOVÝCH KONTEJNERŮ, PŘEMÍSTITELNÝCH CISTEREN A VOZIDEL VELKÝMI BEZPEČNOSTNÍMI ZNAČKAMI A NÁPISY Velká bezpečnostní značka pro radioaktivní látky třídy 7

         2	Únik plynu tlakem nebo chemickou reakcí
         3	Hořlavost kapalin (par) a plynů nebo kapalin schopných samoohřevu
         4	Hořlavost tuhých látek nebo tuhých látek schopných samoohřevu
         5	Hořlavost tuhých látek nebo tuhých látek schopných samoohřevu
         6	Toxicita nebo nebezpečí infekce
         7	Radioaktivita
         8	Žíravost
         9	Nebezpečí prudké samovolné reakce

         POZNÁMKA: Nebezpečí prudké samovolné reakce ve významu číslice 9 zahrnuje z povahy látky vyplývající možnost nebezpečí výbuchu, rozpadu nebo polymerační reakce za uvolňování značného tepla nebo hořlavých a/nebo toxických plynů.

         Zdvojení číslice označuje zvýšení příslušného nebezpečí.

         Postačuje-li k označení nebezpečnosti látky jediná číslice, doplní se tato číslice na druhém místě nulou.

         Následující kombinace číslic však mají zvláštní význam: 22, 323, 333, 362, 382, 423, 44, 446, 462, 482, 539, 606, 623, 642, 823, 842, 90 a 99 (viz 5.3.2.3.2).

         Pokud je před identifikačním číslem nebezpečnosti uvedeno písmeno „X“, znamená to, že látka reaguje nebezpečně s vodou. Pro takové látky smí být použita voda pouze po schválení znalci.

         Pro látky třídy 1 se jako identifikační číslo nebezpečnosti použije klasifikační kód podle sloupce (3b) tabulky A kapitoly 3.2. Klasifikační kód sestává z:

         1. - čísla podtřídy podle 2.2.1.1.5; a
         2. - písmene skupiny snášenlivosti podle 2.2.1.1.6.
      1. 5.3.2.3.2 Identifikační čísla nebezpečnosti uvedená ve sloupci (20) tabulky A kapitoly 3.2 mají tento význam:
