| Základní symbol trojlístku s rozměry |
| vycházejícími ze střední kružnice o poloměru X. |
| Nejmenší dovolený rozměr X musí být 4 mm. |
NÁPISY A BEZPEČNOSTNÍ ZNAČKYKAPITOLA 5.2
- 5.2.1 Značení kusů
- POZNÁMKA: Pro značení s ohledem na konstrukci, zkoušení a schvalování obalů, velkých obalů, nádob na plyn a IBC, viz část 6.
- 5.2.1.1 Pokud není v ADR jinak předepsáno, musí být každý kus zřetelně a trvanlivě označen UN číslem odpovídajícím obsaženým nebezpečným věcem, kterému jsou předřazena písmena “UN”. U nezabalených předmětů musí být označení umístěno na předmět, na jeho podstavec nebo na jeho manipulační, úložné nebo spouštěcí zařízení.
- 5.2.1.2 Všechna označení kusů požadovaná touto kapitolou musí být:
- a) být zřetelně viditelná a čitelná;
- b) odolná vůči vlivu povětrnosti bez podstatného zhoršení jejich čitelnosti.
- 5.2.1.3 Záchranné obaly musí být kromě toho opatřeny nápisem “ZÁCHRANNÝ”.
- 5.2.1.4 Velké nádoby pro volně ložené látky (IBC) s vnitřním objemem větším než 450 litrů musí být označeny na dvou protilehlých stranách.
- 5.2.1.5 Dodatečná ustanovení pro věci třídy 1
Kusy s věcmi třídy 1 musí být kromě toho označeny oficiálním pojmenováním pro přepravu podle oddílu 3.1.2. Toto označení musí být dobře čitelné a nesmazatelné a musí být uvedeno v úředním jazyce země odeslání a, pokud tento jazyk není angličtina, francouzština nebo němčina, ještě v angličtině nebo francouzštině nebo němčině, pokud jiné dohody uzavřené mezi dotyčnými státy nestanoví jinak.
- 5.2.1.6 Dodatečná ustanovení pro věci třídy 2
Opakovaně plnitelné nádoby musí být opatřeny následujícími zřetelně čitelnými a trvanlivými údaji:
(a) UN číslo a oficiální pojmenování pro přepravu plynu nebo směsi plynů, jak jsou uvedeny v oddílu 3.1.2.
U plynů přiřazených pod j.n. položku musí být dodatečně k UN číslu uveden pouze technický název 1.
U směsí plynů není třeba udávat více než dva komponenty, které představují největší nebezpečí;
(b) u stlačených plynů plněných hmotnostně a u zkapalněných plynů buď nejvyšší dovolená hmotnost plnění a vlastní hmotnost nádoby, včetně výbavy a příslušenství upevněných v době plnění, nebo celková (brutto) hmotnost;
(c) datum (rok) příští periodické inspekce.
Toto označení může být buď vyraženo, nebo uvedeno na trvanlivém štítku nebo bezpečnostní značce upevněných na nádobě nebo uvedeno nalepeným a zřetelně čitelným nápisem, např. vytištěným nebo provedeným jiným rovnocenným způsobem.
- POZNÁMKA 1: Viz také 6.2.1.7.
- POZNÁMKA 2: Pro nádoby pro jedno použití, viz 6.2.1.8.
- 5.2.1.7 Ustanovení o zvláštním značení pro věci třídy 7
- 5.2.1.7.1 Každý kus musí být označen na vnější straně obalu čitelně a trvale identifikací buď odesilatele, nebo příjemce nebo obou.
- 5.2.1.7.2 Kromě vyjmutých kusů musí být každý kus na vnější straně obalu označen čitelně a trvale UN číslem s předřazenými písmeny “UN”, a oficiálním pojmenováním pro přepravu. Pro vyjmuté kusy se vyžaduje jen UN číslo s předřazenými písmeny “UN”.
- 5.2.1.7.3 Každý kus s celkovou (brutto) hmotností větší než 50 kg musí mít na vnější straně obalu čitelně a trvale uvedenu dovolenou celkovou (brutto) hmotnost.
- 5.2.1.7.4 Každý kus, který odpovídá
(a) konstrukci kusu typu IP-1, kusu typu IP-2 nebo kusu typu IP-3, musí být na vnější straně obalu označen čitelně a trvale nápisem “TYP IP-1”, “TYP IP-2” nebo případně “TYP IP-3”;
(b) konstrukci kusu typu A, musí být na vnější straně kusu čitelně a trvale označen nápisem “TYP A”;
(c) konstrukci kusu typu IP-2, kusu typu IP-3 nebo kusu typu A, musí být na vnější straně obalu označen čitelně a trvanlivě mezinárodním registračním kódem vozidla (VRI Code)2 země původu konstrukce a jménem výrobců nebo jinou identifikací obalu stanovenou příslušným orgánem.
- 5.2.1.7.5 Každý kus, který odpovídá konstrukci schválené příslušným orgánem, musí být na vnější straně obalu čitelně a trvale označen následujícími údaji:
(a) identifikační značkou přidělenou konstrukci příslušným orgánem;
(b) sériovým číslem jednoznačné identifikujícím každý obal který odpovídá této konstrukci;
(c) v případě konstrukce kusu typu B(U) nebo typu B(M) údajem “TYP B(U)” nebo “TYP B(M)”; a
(d) v případě konstrukce kusu typu C údajem “TYP C”.
- 5.2.1.7.6 Každý kus, který odpovídá konstrukci kusu typu B(U), typu B(M) nebo typu C, musí byt označen na vnější straně nejzevnější nádoby odolné vůči ohni a vodě vyrytím, vyražením nebo jiným způsobem odolným vůči ohni a vodě trojlístkovým symbolem uvedeným na obrázku níže.

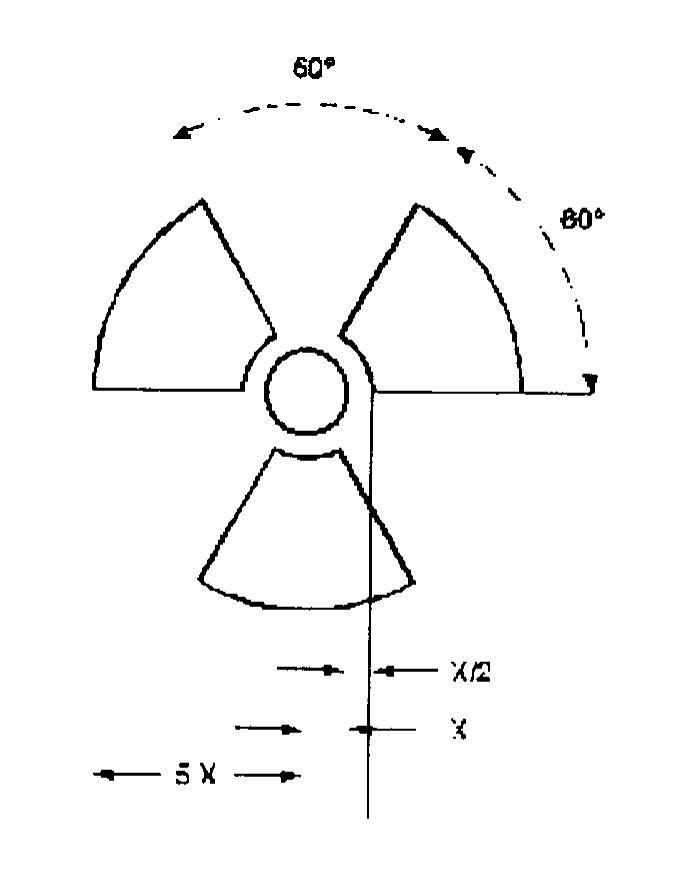

Základní symbol trojlístku s rozměry vycházejícími ze střední kružnice o poloměru X. Nejmenší dovolený rozměr X musí být 4 mm.
- 5.2.1.7.7 Jestliže jsou látky LSA-I nebo SCO-I obsaženy v nádobách nebo obalových materiálech a jsou přepravovány za výlučného použití dovoleného podle 4.1.9.2.3, vnější povrch těchto nádob nebo obalových materiálů smí být opatřen označením “RADIOAKTIVNÍ LSA-I” nebo “RADIOAKTIVNÍ SCO-I”.
- 5.2.2 Bezpečnostní značky na kusech
- 5.2.2.1 Ustanovení o označování bezpečnostními značkami
- 5.2.2.1.1 Pro každý předmět nebo látku uvedené v tabulce A kapitoly 3.2 musí být pro označení použity bezpečnostní značky uvedené ve sloupci (5), pokud není stanoveno jinak zvláštním ustanovením uvedeným ve sloupci (6).
- 5.2.2.1.2 Místo bezpečnostních značek mohou být použita nesmazatelná označení nebezpečí odpovídající přesně předepsaným vzorům bezpečnostních značek.
- 5.2.2.1. až 5.2.2.1.5 (Vyhrazeno)
- 5.2.2.1.6 S výhradou ustanovení uvedených v 5.2.2.2.1.2, musí být všechny bezpečnostní značky:
(a) umístěny na tentýž povrch kusu, pokud to dovolují rozměry kusu; u kusů třídy 1 nebo 7 musí být v blízkosti oficiálního pojmenování pro přepravu;
(b) umístěny na kusu tak, aby je nezakrývala nebo nezastiňovala jiná část nebo příslušenství obalu nebo jiná bezpečnostní značka nebo nápis;
(c) umístěný přímo jedna vedle druhé, pokud se vyžaduje více než jedna bezpečnostní značka.
Jestliže je kus nepravidelného tvaru nebo je malých rozměrů, takže bezpečnostní značka nemůže být umístěna uspokojivým způsobem, může být bezpečnostní značka bezpečné připevněna např. provázkem nebo jiným vhodným prostředkem.
- 5.2.2.1.7 Velké nádoby pro volně ložené látky (IBC) s vnitřním objemem větším než 450 litrů musí být opatřeny bezpečnostními značkami na dvou protilehlých stranách.
- 5.2.2.1.8 (Vyhrazeno)
- 5.2.2.1.9 Zvláštní ustanovení pro označování samovolně se rozkládajících látek a organických peroxidů bezpečnostními značkami
(a) Bezpečnostní značka podle vzoru č. 4.1 také ukazuje, že produkt může být hořlavý a proto se nevyžaduje žádná bezpečnostní značka podle vzoru č. 3. Kromě toho musí být použita bezpečnostní značka podle vzoru č. 1 pro samovolně se rozkládající látky typu B, ledaže příslušný orgán povolil nepoužití této bezpečnostní značky vzhledem ke zvláštnímu obalu, protože zkušební výsledky prokázaly, že samovolně se rozkládající látka v takovém obalu nevykazuje výbušnou vlastnost.
(b) Bezpečnostní značka podle vzoru č. 5.2 ukazuje také, že produkt může být hořlavý a proto se nevyžaduje žádná bezpečnostní značka podle vzoru č. 3. Kromě toho se musí použít následující bezpečnostní značky:
(i) Bezpečnostní značka podle vzoru č. 1 pro organické peroxidy typu B, ledaže příslušný orgán povolil nepoužití této bezpečnostní značky vzhledem ke zvláštnímu obalu, protože zkušební výsledky prokázaly, že organický peroxid v takovém obalu nevykazuje výbušnou vlastnost.
(ii) Bezpečnostní značka podle vzoru č. 8 se vyžaduje, pokud jsou splněna kritéria pro obalovou skupinu I nebo II třídy 8.
Bezpečnostní značky, které musí být použity pro jmenovitě uvedené samovolně se rozkládající látky a organické peroxidy, jsou uvedeny v seznamu v pododdílu 2.2.41.4, popřípadě 2.2.52.4.
- 5.2.2.1.10 Zvláštní ustanovení pro označování kusů obsahujících infekční látky bezpečnostními značkami
Kromě bezpečnostní značky podle vzoru č. 6.2 musí být kusy obsahující infekční látky označeny jakoukoli jinou požadovanou bezpečnostní značkou podle povahy jejich obsahu.
- 5.2.2.1.11 Zvláštní ustanovení pro označování kusů obsahujících radioaktivní látky bezpečnostními značkami
- 5.2.2.1.11.1 Kromě požadavků na velké kontejnery a cisterny podle 5.3.1.1.3, každý kus, přepravní obalový soubor a kontejner obsahující radioaktivní látku musí být opatřen nejméně dvěma bezpečnostními značkami odpovídajícími vzorům č. 7A, 7B a 7C podle kategorie (viz 2.2.7.8.4) kusu, přepravního obalového souboru nebo kontejneru. Bezpečnostní značky musí být umístěny vně na dvě protilehlé strany kusu nebo na všechny čtyři strany kontejneru. Každý přepravní obalový soubor obsahující radioaktivní látku musí být opatřen nejméně dvěma bezpečnostními značkami na protilehlých vnějších stranách přepravního obalového souboru. Kromě toho každý kus, přepravní obalový soubor a kontejner obsahující štěpnou látku, jinou než štěpnou látku vyňatou v pododdílu 6.4.11.2, musí být opatřeny navíc bezpečnostními značkami podle vzoru č. 7E; pokud je potřebné, musí být tyto bezpečnostní značky umístěny bezprostředně vedle bezpečnostních značek pro radioaktivní látky. Bezpečnostní značky nesmějí zakrývat označení uvedená v oddílu 5.2.1. Všechny bezpečnostní značky, které se nevztahují k obsahu, se musí odstranit nebo zakrýt.
- 5.2.2.1.11.2 Každá bezpečnostní značka podle vzorů č. 7A, 7B a 7C musí být doplněna následujícími údaji:
(a) Obsah:
(i) Kromě látek LSA-I oficiální pojmenování radionuklidu(ů) převzatých z tabulky 2.2.7.7.2.1 s použitím symbolů v ní předepsaných. Pro směsi radionuklidu musí být uvedeny nuklidy s nejomezenější hodnotou, pokud to dovoluje místo v řádku. Za oficiálním pojmenováním radionuklidu(ů) musí být uvedena skupina LSA nebo SCO. Pro tento účel se musí použít označení “LSA-II”, “LSA-IM”, “SCO-I” a “SCO-N”.
(ii) Pro látky LSA-I je nezbytné jen označení “LSA-I”; oficiální pojmenování radionuklidu není nutné.
(b) Aktivita: Maximální aktivita radioaktivního obsahu během přepravy je uváděna v becquerelech (Bq) s vhodnou předponou SI (viz 1.2.2.1). U štěpných látek může být udána místo aktivity hmotnost štěpných látek v gramech (g) nebo jejich násobcích.
(c) U přepravních obalových souborů a kontejnerů musí být údaje “Obsah” a “Aktivita” požadované v odstavcích (a) a (b) výše uvedeny na bezpečnostní značce, přičemž celkový obsah přepravního obalového souboru nebo kontejneru se sčítá, výjimkou jsou bezpečnostní značky pro přepravní obalové soubory a kontejnery obsahující smíšené náklady kusů s různými radionuklidy, jejichž údaje mohou znít “Viz přepravní doklady“.
(d) Přepravní index: viz 2.2.7.6.1.1 a 2.2.7.6.1.2 (pro kategorii l-BÍLÁ se nevyžaduje žádný přepravní index).
- 5.2.2.1.11.3 Každá bezpečnostní značka podle vzoru č. 7E musí být doplněna kritickým bezpečnostním indexem (CSI), jak je uvedeno v osvědčení o schválení pro zvláštní ujednání nebo v osvědčení o schválení konstrukce kusu vydaného příslušným orgánem.
- 5.2.2.1.11.4 U přepravního obalového souboru a kontejneru musí být na bezpečnostní značce uveden kritický bezpečnostní index (CSI) požadovaný v 5.2.2.1.11.3 sečtený pro celkový štěpný obsah přepravního obalového souboru nebo kontejneru.
- 5.2.2.1.12 Dodatkové označení bezpečnostní značkou

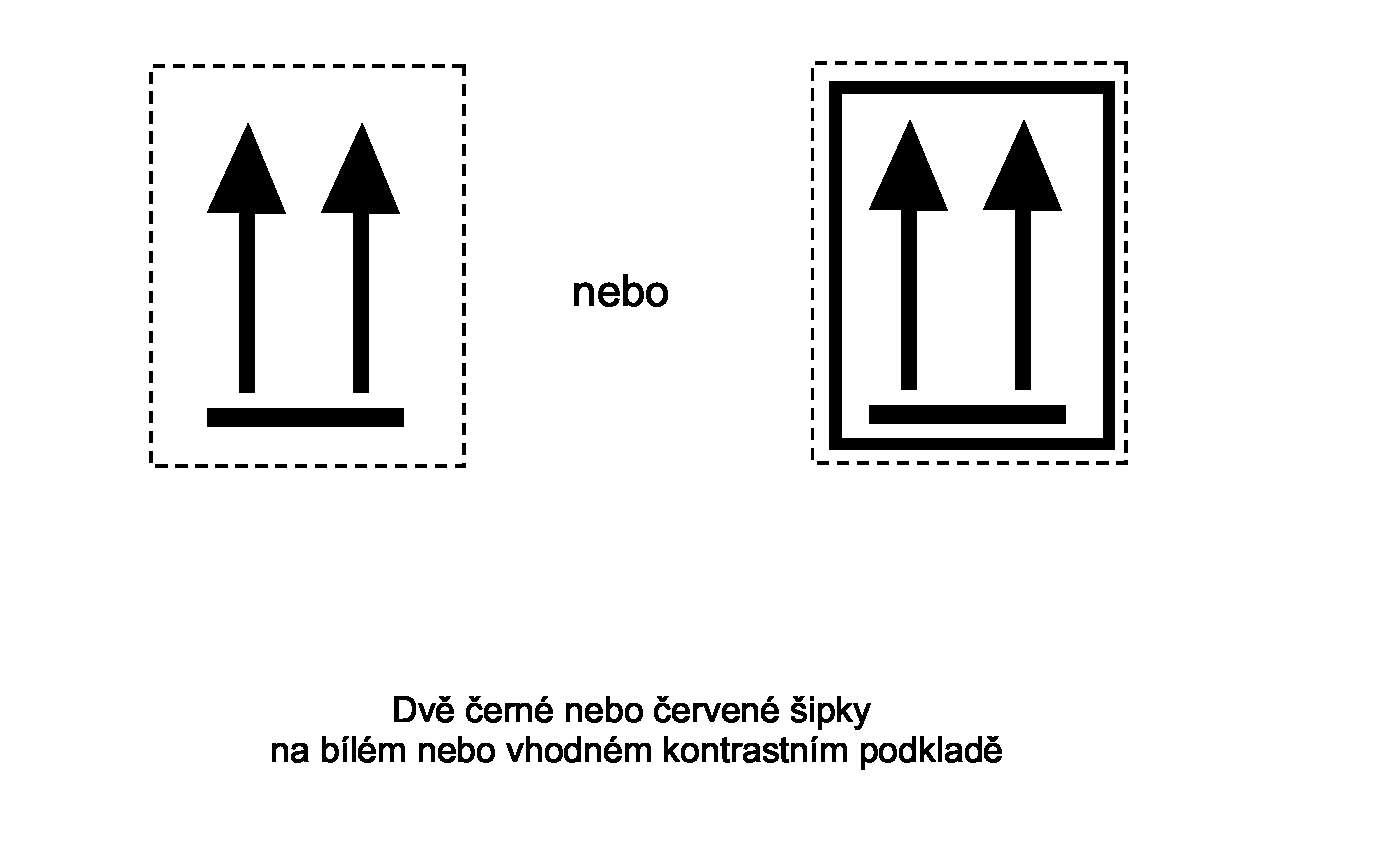

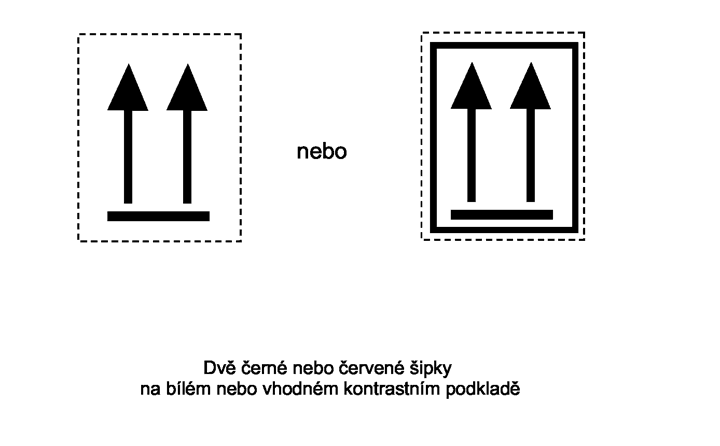

S výjimkou tříd 1 a 7 musí být bezpečnostní značka podle vzoru č. 11 vyobrazená v 5.2.2.2.2 umístěna na dvou protilehlých stranách kusu na následujících kusech:
- - na kusech obsahujících kapaliny v nádobách, jejichž uzávěry nejsou zvenku viditelné;
- - na kusech obsahujících nádoby s odvětráváním nebo na nádobách s odvětráváním bez vnějšího obalu a
- - na kusech obsahujících hluboce zchlazené zkapalněné plyny.
- 5.2.2.1.6 S výhradou ustanovení uvedených v 5.2.2.2.1.2, musí být všechny bezpečnostní značky:
- 5.2.2.2 Ustanovení o bezpečnostních značkách
- 5.2.2.2.1 Bezpečnostní značky musí splňovat dále uvedená ustanovení a odpovídat barvami, symboly a tvarem vzorům uvedeným v 5.2.2.2.2.
- 5.2.2.2.1.1 Bezpečnostní značky, kromě bezpečnostní značky podle vzoru č. 11, musí mít tvar čtverce postaveného na vrchol pod úhlem 45° s nejmenšími rozměry 100 mm x 100 mm. Bezpečnostní značky jsou opatřeny uvnitř po celé délce svého obvodu čarou stejné barvy jako symbol ve vzdálenosti 5 mm od jejich okraje. Bezpečnostní značka podle vzoru č. 11 musí mít tvar obdélníku normalizovaného formátu A5 (148 x 210 mm). Pro nádoby určené pro přepravu hluboce zchlazených zkapalněných plynů může být též použit normalizovaný formát A7 (74 x 105 mm). Jestliže to velikost kusu vyžaduje, smí mít bezpečnostní značky menší rozměry, pokud zůstanou zřetelné viditelné.
- 5.2.2.2.1.2 Láhve pro třídu 2 mohou být vzhledem ke svému tvaru, pozici a fixačním systémům pro přepravu, opatřeny bezpečnostními značkami představujícími smysl bezpečnostních značek uvedených v tomto oddílu, jejichž rozměry byly zmenšeny podle rozměrů uvedených v mezinárodní normě ISO 7225:1994 “Gas cylinders - Precautionary labels“ (Plynové lahve – Výstražné bezpečnostní značky), aby mohly být umístěny na necylindrickou část takových lahví (hrdla). Nehledě na ustanovení v 5.2.2.1.6 se bezpečnostní značky mohou překrývat v rozsahu stanoveném normou ISO 7225. Avšak ve všech případech bezpečnostní značka hlavního nebezpečí a číslice uvedené na jakékoli bezpečnostní značce musí zůstat plně viditelné a symboly rozeznatelné.
- 5.2.2.2.1.3 Bezpečnostní značky, kromě bezpečnostní značky podle vzoru č. 11, jsou rozděleny na dvě poloviny. S výjimkou podtříd 1.4, 1.5 a 1.6 je horní polovina bezpečnostní značky vyhrazena pro obrazový symbol a dolní polovina pro texty, číslo třídy a popřípadě písmeno skupiny snášenlivosti.
- POZNÁMKA: U bezpečnostních značek pro třídy 1, 2, 3, 5.1, 5.2, 7, 8 a 9 se musí číslo příslušné třídy umístit v jejich dolním rohu. U bezpečnostních značek tříd 4.1, 4.2 a 4.3 jakož i tříd 6.1 a 6.2 se musí v dolním rohu umístit pouze číslice 4, popřípadě 6 (viz 5.2.2.2.2).
- 5.2.2.2.1.4 S výjimkou podtříd 1.4, 1.5 a 1.6 je u bezpečnostních značek třídy 1 v jejich dolní polovině uvedeno číslo podtřídy a písmeno skupiny snášenlivosti příslušné látky nebo předmětu. U bezpečnostních značek podtříd 1.4, 1.5 a 1.6 je v jejich horní polovině uvedeno číslo podtřídy a v jejich dolní polovině písmeno skupiny snášenlivosti.
- 5.2.2.2.1.5 Na bezpečnostních značkách, s výjimkou bezpečnostních značek pro třídu 7, uvedení jakéhokoli případného textu (jiného než číslo třídy) v prostoru pod symbolem musí být omezeno na údaje o povaze nebezpečí a o bezpečnostních opatřeních při manipulaci.
- 5.2.2.2.1.6 Symboly, text a čísla musí být dobře čitelné a nesmazatelné a na všech bezpečnostních značkách musí být uvedeny v černé barvě kromě:
(a) bezpečnostní značky třídy 8, na které jsou eventuální text a číslo uvedeny v barvě bílé;
(b) bezpečnostních značek se zeleným, červeným nebo modrým podkladem, na kterých symboly, text a čísla mohou být uvedeny v barvě bílé.
(c) bezpečnostní značky podle vzoru č. 2.1 umístěné na lahve a malé nádobky obsahující plyny UN čísel 1011. 1075, 1965 a 1978, kde mohou být uvedeny na podkladové barvě nádoby, jestliže je zajištěn jejich dostatečný kontrast.
- 5.2.2.2.1.7 Všechny bezpečnostní značky musí být schopné odolat povětrnostním účinkům bez podstatného snížení jejich čitelnosti.
- 5.2.2.2.1 Bezpečnostní značky musí splňovat dále uvedená ustanovení a odpovídat barvami, symboly a tvarem vzorům uvedeným v 5.2.2.2.2.

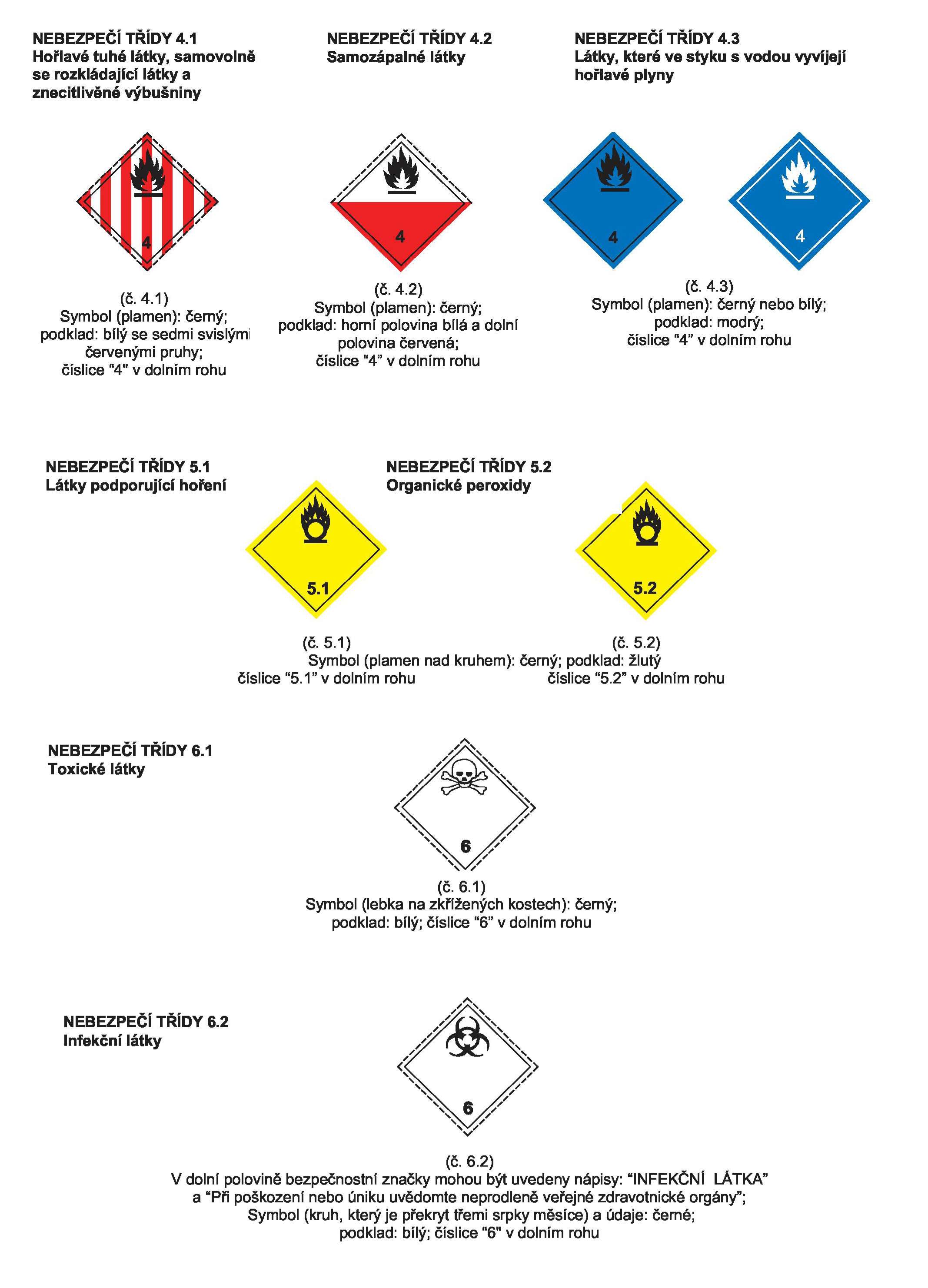

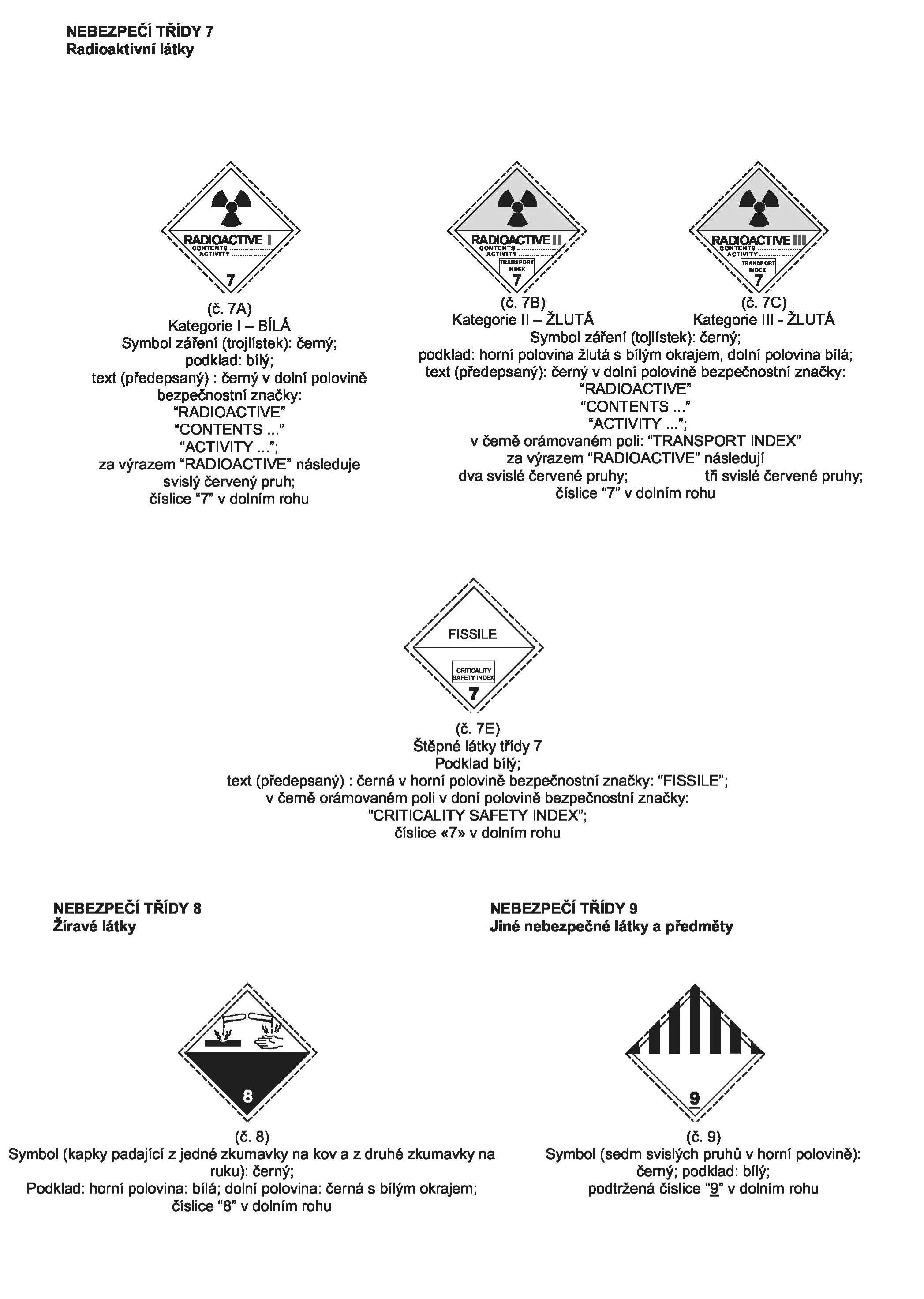

- 5.2.2.2.2 Vzory bezpečnostních značek

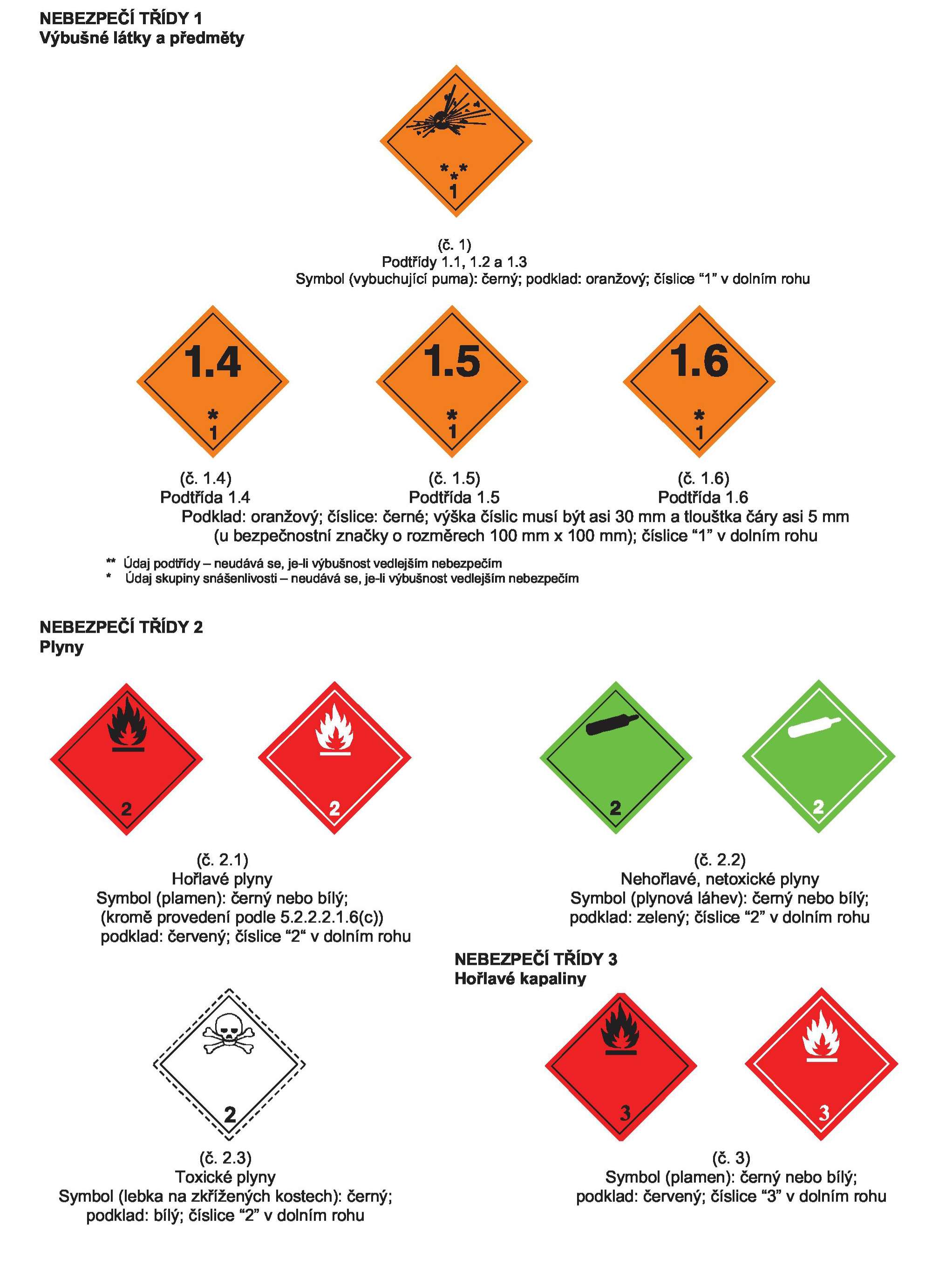

NEBEZPEČÍ TŘÍDY 1
Výbušné látky a předměty
