Sdělení Ministerstva zahraničních věcí, kterým se doplňují sdělení č. 159/1997 Sb., č. 186/1998 Sb., č. 54/1999 Sb., č. 93/2000 Sb. m. s., č. 6/2002 Sb. m. s., č. 65/2003 Sb. m. s., č. 77/2004 Sb. m. s., č. 33/2005 Sb. m. s., č. 14/2007 Sb. m. s. a č. 21/2008 Sb. m. s. o vyhlášení přijetí změn a doplňků „Přílohy A – Všeobecná ustanovení a ustanovení týkající se nebezpečných látek a předmětů“ a „Přílohy B – Ustanovení o dopravních prostředcích a o přepravě“ Evropské dohody o mezinárodní silniční přepravě nebezpečných věcí (ADR), 13/2009 Sb. m. s., vyhlášené znění

POŽADAVKY NA KONSTRUKCI A ZKOUŠENÍ VELKÝCH NÁDOB PRO VOLNĚ LOŽENÉ LÁTKY (IBC)KAPITOLA 6.5

6.5.1 Obecné požadavky

6.5.1.1 Rozsah
1. 6.5.1.1.1 Požadavky této kapitoly se vztahují na IBC - velké nádoby pro volně ložené látky (jejichž používání je výslovně dovoleno pro přepravu určitých nebezpečných látek podle pokynů pro balení uvedených ve sloupci (8) kapitoly 3.2. Přemístitelné cisterny, cisternové kontejnery, které odpovídají požadavkům kapitoly 6.7, nebo 6.8, se nepovažují za IBC. IBC, které splňují požadavky této kapitoly, se pro účely ADR nepovažují za kontejnery.
2. 6.5.1.1.2 IBC a jejich provozní výstroj neodpovídající přesně těmto požadavkům, ale mající přijatelné alternativy, mohou být příslušným orgánem považovány za přijatelné pro schválení. Kromě toho se zřetelem na vědecko-technický pokrok může být používání alternativních uspořádání, která nabízejí nejméně stejnou bezpečnost používání z hlediska snášenlivosti s vlastnostmi přepravovaných látek a stejnou nebo vyšší odolnost proti nárazu, zatížení a ohni, povoleno příslušným orgánem.
3. 6.5.1.1.3 Konstrukce, výstroj, zkoušení, značení a provoz IBC musí být uznány příslušným orgánem země, ve které byla IBC schválena.
4. 6.5.1.1.4 Výrobci a následní distributoři IBC musí poskytnout informace týkající se postupů, které je nutno dodržovat a popis typů a rozměrů uzávěrů ( zahrnujíc v to požadovaná těsnění) a jakékoliv další komponenty potřebné k tomu, aby se zajistilo, že IBC, jak jsou podávány k přepravě jsou schopné projít konstrukčními zkouškami předepsanými v této kapitole.

6.5.1.2 (Vyhrazeno)
6.5.1.3 (Vyhrazeno)

6.5.1.4 Kódovací systém pro značení IBC

6.5.1.4.1 Kód konstrukčního typu tvoří dvě arabské číslice, jak je uvedeno v odstavci (a), následované velkým(i) písmenem(ny), jak je uvedeno v odstavci (b), následované, pokud je to stanoveno v jednotlivých oddílech, arabskou číslicí označující kategorii IBC.

(a)

POŽADAVKY NA KONSTRUKCI A ZKOUŠENÍ VELKÝCH NÁDOB PRO VOLNĚ LOŽENÉ LÁTKY (IBC)
Typ	Pro tuhé látky, plněné nebo vyprazdňované		Pro kapaliny
	samospádem	pod tlakem vyšším než 10 kPa (0,1 baru)
Tuhý	11	21	31
Flexibilní	13	-	-

POŽADAVKY NA KONSTRUKCI A ZKOUŠENÍ VELKÝCH NÁDOB PRO VOLNĚ LOŽENÉ LÁTKY (IBC)
(b)	Materiály:	A.	Ocel (všechny typy a povrchové úpravy)
		B.	Hliník
		C.	Přírodní dřevo
		D.	Překližka
		F.	Rekonstituované dřevo (dřevo vláknité a třískové materiály)
		G.	Lepenka
		H.	Plast
		L.	Textilní tkaniny
		M.	Papír, vícevrstvý
		N.	Kov (mimo ocel a hliník)

6.5.1.4.2 Pro kompozitní IBC musí být použity v druhém pořadí kódu dvě velká písmena latinské abecedy. První udává materiál vnitřní nádoby IBC a druhé vnějšího pláště IBC.

6.5.1.4.3 Dále jsou uvedeny typy a kódy IBC:

POŽADAVKY NA KONSTRUKCI A ZKOUŠENÍ VELKÝCH NÁDOB PRO VOLNĚ LOŽENÉ LÁTKY (IBC)
Materiál	Kategorie	Kód	Pododdíl
Kov
A. Ocel	pro tuhé látky, plněné a vyprazdňované samospádem	11A	6.5.5.1
	pro tuhé látky, plněné a vyprazdňované pod tlakem	21A
	pro kapaliny	31A
B. Hliník	pro tuhé látky, plněné a vyprazdňované samospádem	11B
	pro tuhé látky, plněné a vyprazdňované pod tlakem	21B
	pro kapaliny	31B
N. Ostatní kovy	pro tuhé látky, plněné a vyprazdňované samospádem	11N
	pro tuhé látky, plněné a vyprazdňované pod tlakem	21N
	pro kapaliny	31N
Flexibilní
H. Plasty	tkané plasty bez povlaku nebo vložky	13H1	6.5.5.2
	tkané plasty s povlakem	13H2
	tkané plasty s vložkou	13H3
	tkané plasty s povlakem a s vložkou	13H4
	plastová fólie	13H5

POŽADAVKY NA KONSTRUKCI A ZKOUŠENÍ VELKÝCH NÁDOB PRO VOLNĚ LOŽENÉ LÁTKY (IBC)
Materiál	Kategorie	Kód	Pododdíl
Flexibilní
L. Textilní tkanina	bez povlaku nebo vložky	13L1	6.5.5.2
	s povlakem	13L2
	s vložkou	13L3
	s povlakem a s vložkou	13L4
M. Papír	vícevrstvý	13M1
M. Papír	vícevrstvý, vodovzdorný	13M2
H. Tuhé plasty	pro tuhé látky, plněné a vyprazdňované samospádem, vybavené provozní výstrojí	11H1	6.5.5.3
	pro tuhé látky, plněné a vyprazdňované samospádem, samonosné	11H2
	pro tuhé látky, plněné a vyprazdňované pod tlakem, vybavené provozní výstrojí	21H1
	pro tuhé látky, plněné a vyprazdňované pod tlakem, samonosné	21H2
	pro kapaliny, vybavené provozní výstrojí	31H1
	pro kapaliny, samonosné	31H2
HZ. Kompozitní s plastovou vnitřní nádobou ^a	pro tuhé látky, plněné a vyprazdňované samospádem,	11HZ1	6.5.5.4
	s nádobou z tuhého plastu
	pro tuhé látky, plněné a vyprazdňované samospádem, s nádobou z flexibilního plastu	11HZ2
	pro tuhé látky, plněné a vyprazdňované pod tlakem, s nádobou z tuhého plastu	21HZ1
	pro tuhé látky, plněné a vyprazdňované pod tlakem, s nádobou z flexibilního plastu	21HZ2
	pro kapaliny, s nádobou z tuhého plastu	31HZ1
	pro kapaliny, s nádobou z flexibilního plastu	31HZ2
G. Lepenka	pro tuhé látky, plněné a vyprazdňované samospádem	11G	6.5.5.5
Dřevo
C. Přírodní dřevo	pro tuhé látky, plněné a vyprazdňované samospádem, s vnitřní vložkou	11C	6.5.5.6
D. Překližka	pro tuhé látky, plněné a vyprazdňované samospádem, s vnitřní vložkou	11D
F. Rekonstituované dřevo	pro tuhé látky, plněné a vyprazdňované samospádem, s vnitřní vložkou	11F

^a Tento kód musí být doplněn nahrazením písmena Z velkým písmenem podle 6.5.1.4.1 b) označujícím použitý materiál pro vnější obal.

6.5.1.4.4 Písmeno „W“ může být uvedeno za kódem IBC. Písmeno „W“ označuje, že IBC, ačkoli je stejného typu uvedeného kódem, je vyrobena podle specifikace odlišné od specifikace uvedené v 6.5.5 a je považována za rovnocennou podle požadavků uvedených v 6.5.1.1.2.

6.5.2 Značení UN kódem

6.5.2.1 Základní značení

6.5.2.1.1 Každá IBC vyrobená a určená pro používání podle ADR musí mít značení, které je trvalé, čitelné a umístěné tak, aby bylo zřetelně viditelné. Písmena, číslice a symboly musí být nejméně 12 mm vysoké a musí uvádět:
(a) Symbol OSN pro obaly
Tento symbol se nesmí používat pro žádný jiný účel, nežli pro potvrzení, že obal je v souladu s odpovídajícími požadavky kapitoly 6.1, 6.2, 6.3, 6.5 nebo 6.6.
U kovových IBC, na kterých se značení provádí vyražením nebo vytlačením, smí být použita místo symbolu písmena UN;
(b) Kód udávající typ IBC podle 6.5.1.4;
(c) Velká písmena, která udávají obalovou skupinu(y), pro kterou(é) je konstrukční typ schválen:
(i) X pro obalové skupiny I, II a III (IBC pouze pro tuhé látky)
(ii) Y pro obalové skupiny II a III;
(iii) Z pouze pro obalovou skupinu III;
(d) Měsíc a rok (vždy poslední dvě číslice) výroby.
(e) Stát povolující přidělení značení UN kódem; uvedený rozlišovací značkou pro motorová vozidla v mezinárodním provozu ¹;
(f) Jméno nebo značka výrobce nebo jiné označení IBC stanovené příslušným orgánem;
(g) Zkušební zatížení při zkoušce stohováním v kg. Číslicí „0“ musí být označena IBC, která nejsou konstruována pro stohování;
(h) Nejvyšší dovolená celková (btto) hmotnost v kg.
Shora předepsané základní značení musí být vyznačeno v pořadí pododstavců uvedených níže. Značení podle 6.5.2.2, jakož i všechna další značení schválená příslušným orgánem, je nutno umístit tak, aby jednotlivé části značení byly správně identifikovatelné.
Každý prvek UN kódu podle (a) až (h) a 6.5.2.2 musí být jasně oddělen, např. lomítkem, nebo mezerou, tak aby byl snadno identifikovatelný

6.5.2.1.2 Příklady značení pro různé typy IBC v souladu s 6.5.2.1.1, písmeny (a) až (h) uvedenými výše:

POŽADAVKY NA KONSTRUKCI A ZKOUŠENÍ VELKÝCH NÁDOB PRO VOLNĚ LOŽENÉ LÁTKY (IBC)
	11A/Y/02 99 NL/Mulder 007/5500/1500	Kovové IBC z oceli pro přepravu tuhých látek, které se vyprazdňují např. samospádem pro obalové skupiny II a III, vyrobená v únoru 1999, schválená v Nizozemsku, vyrobená firmou Mulder podle konstrukčního typu, pro který příslušný orgán přidělil kód 007, použité zatížení při zkoušce stohováním v kg, nejvyšší celková (btto) hmotnost v kg.
	13H3/Z/03 01 F/Meunier 1713/0/1500	Flexibiní IBC pro přepravu tuhých látek, vyprazdňované samospádem, vyrobená z plastové tkaniny s vložkou, neurčené pro stohování.
	31H1/Y/04 99 GB/9099/10800/1200	IBC z tuhého plastu pro přepravu kapalných látek s konstrukčním vybavením, uzpůsobeným ke stohování.
	31HA1/Y/05 D/Múller/1683/10800 1200	Kompozitní-IBC pro přepravu kapalin s vnitřní nádobou z tuhého plastu s vnějším pláštěm z oceli.
	11C/X/01 02 S/Aurigny/9876/3000 910	IBC z přírodního dřeva pro přepravu tuhých látek s vnitřní vložkou, schválené pro tuhé látky obalové skupiny I.

6.5.2.2 Doplňkové značení

6.5.2.2.1 Každá IBC musí mít značení požadované v 6.5.2.1 a kromě toho následující informace, které mohou být uvedeny na korozi odolném štítku trvale připevněném na místě snadno dostupném pro kontrolu.

POŽADAVKY NA KONSTRUKCI A ZKOUŠENÍ VELKÝCH NÁDOB PRO VOLNĚ LOŽENÉ LÁTKY (IBC)
Doplňkové značení	Kategorie IBC
Doplňkové značení	Kovové	Z tuhého plastu	Kompozitní	Lepenkové	Dřevěné
Vnitrní objem v litrech ^a při 20°C	X	X	X
Vlastní hmotnost v kg ^a	X	X	X	X	X
Zkušební (pře)tlak v kPa nebo barech ^a, pokud se na něj vztahuje		X	X
Nejvýše přípustný plnící/ vyprazdňovací tlak v kPa nebo barech ^a, pokud se na něj vztahuje	X	X	X
Materiál tělesa a jeho minimální tloušťka v mm	X
Datum poslední zkoušky těsnosti, pokud se na ně vztahuje (měsíc a rok)	X	X	X
Datum poslední inspekce (měsíc a rok)	X	X	X
Číslo výrobní série	X
Maximální povolená stohovací zátěž^b	X	X	X	X	X

^a Používaná jednotka musí být uvedena.

^b Viz 6.5.2.2.2. Toto dodatečné značení se musí použít pro všechny IBC vyrobené, opravené nebo zrekonstruované od 1. ledna 2011 (viz rovněž 1.6.1.15)

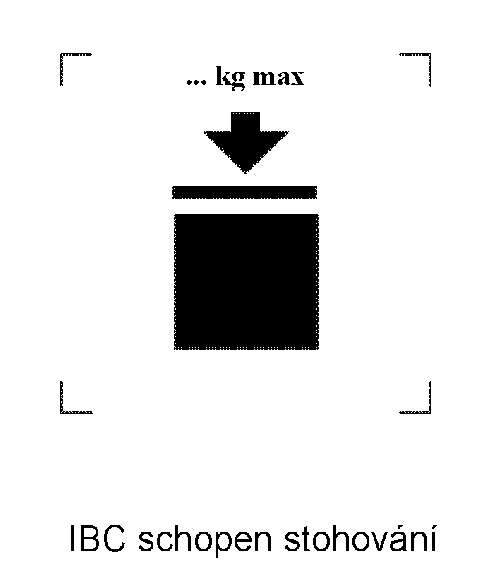

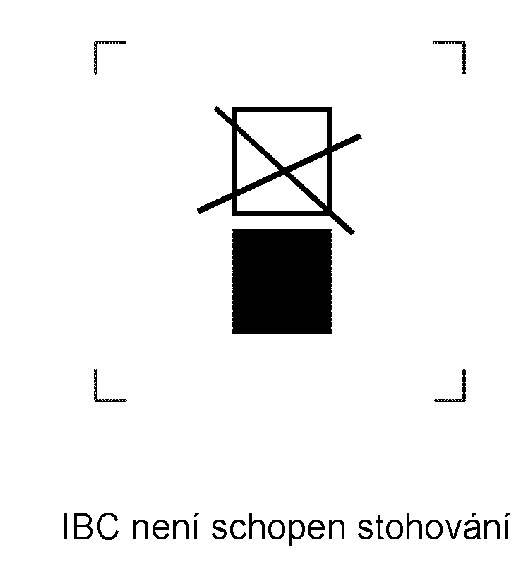

6.5.2.2.2 Maximální povolená stohovací zátěž použitelná, pokud je IBC v užívání, musí být znázorněna na symbolu následujícím způsobem:
Symbol nesmí být menší než 100 mm x 100 mm a musí být trvanlivý a jasně čitelný. Písmena a číslice udávající hmotnost musí být nejméně 12 mm vysoké.
Hmotnost vyznačená nad symbolem nesmí překročit zatížení použité při zkoušce konstrukčního typu stohováním (viz 6.5.6.6.4) dělené 1.8.
POZNÁMKA: Ustanovení 6.5.2.2.2 se musí použít pro všechny IBC vyrobené,opravené nebo rekonstruované od 1 ledna 2011 (viz rovněž 1.6.1.15).”

6.5.2.2.3 Kromě označení uvedených v 6.5.2.1 mohou mít flexibilní IBC piktogram označující doporučené zdvihací metody.
6.5.2.2.4 Vnitřní nádoba kompositních IBC musí být označena nejméně těmito údaji:
(a) Jméno nebo symbol výrobce a jiné identifikační údaje IBC stanovené příslušným orgánem, jak je uvedeno v 6.5.2.1.1 f);
(b) Datum výroby, jak je uvedeno v 6.5.2.1.1 (d);
(c) Rozlišovací značka státu povolujícího přidělení značení UN kódem; jak je uvedeno v 6.5.2.1.1 (e).

6.5.2.2.5 Pokud jsou kompozitní IBC konstruovány takovým způsobem, že vnější plášť je určen k sejmutí při přepravě prázdných IBC (takové jako zpětná přeprava IBC pro opětovné použití původním odesilatelem), každá z odnímatelných částí musí být označena měsícem a rokem výroby a jménem nebo symbolem výrobce a dalšími identifikačními údaji IBC stanovenými příslušným orgánem (6.5.2.1.1 (f)).

6.5.2.3 Shodnost s konstrukčním typem
Označení IBC UN kódem potvrzuje, že IBC odpovídá s úspěchem ozkoušenému konstrukčnímu typu a že požadavky uvedené v osvědčení byly splněny.

6.5.3 Požadavky na konstrukci
1. 6.5.3.1 Obecné požadavky
  1. 6.5.3.1.1 IBC musí být odolné, nebo vhodným způsobem chráněny proti degradaci, způsobované okolním prostředím.
  2. 6.5.3.1.2 IBC musí být vyrobeny a uzavřeny tak, aby nemohlo dojít k úniku obsahu při normálních podmínkách přepravy, včetně účinku vibrací nebo změn teploty, vlhkosti nebo tlaku.
  3. 6.5.3.1.3 IBC a jejich uzávěry musí být zhotoveny z materiálů, snášenlivých s obsahem nebo být zevnitř chráněny, aby nenastalo nebezpečí:
    (a) že budou napadeny obsahem takovým způsobem, který by jejich použití učinil rizikovým;
    (b) že dojde k reakci nebo rozkladu obsahu, popř. k vytvoření zdraví škodlivých nebo nebezpečných sloučenin, působením obsahu na materiály IBC.
  1. 6.5.3.1.4 Byla-li použita těsnění, musí být z materiálu, který nemůže být obsahem IBC.napaden
  2. 6.5.3.1.5 Veškerá provozní výstroj musí být umístěna nebo chráněna tak, aby riziko úniku obsahu z důvodu jejího poškození při manipulaci a přepravě bylo minimalizováno.
  3. 6.5.3.1.6 IBC, jejich příslušenství a jejich provozní a konstrukční výstroj musí být uzpůsobeny tak, aby odolávaly vnitřnímu přetlaku obsahu bez jeho ztráty a namáhání normální manipulace a přepravy. IBC určené ke stohování musí být pro tento účel konstrukčně přizpůsobeny. Zvedací a bezpečnostní prvky IBC musí být dostatečně pevné, aby odolaly normálním podmínkám manipulace a přepravy bez podstatné deformace nebo poškození; musí být umístěny tak, aby v žádné části IBC nevznikalo nadměrné namáhání.
  4. 6.5.3.1.7 Je-li IBC tvořena tělesem nádoby uvnitř rámu, musí být konstruována tak, aby:
    (a) se těleso nádoby netřelo či nedřelo o rám, které by způsobovalo poškození tělesa nádoby,
    (b) těleso nádoby zůstávalo stále zajištěno v rámu,
    (c) části výstroje byly fixovány tak, aby nemohly být poškozeny, jestliže spojení mezi tělesem nádoby a rámem umožňuje rozpínání nebo vzájemný pohyb.
  1. 6.5.3.1.8 Je-li použit spodní vypouštěcí ventil, musí být zabezpečen v uzavřené poloze a celý vyprazdňovací systém musí být vhodným způsobem chráněn proti poškození. Ventily s pákovými uzávěry musí být chráněny proti náhodnému otevření, přičemž musí být poloha otevřeno - zavřeno lehce zjistitelná. U IBC obsahujících kapalné látky musí být též dodatkové zařízení k utěsnění výpustního otvoru, např. slepá příruba nebo stejně účinné zařízení.

6.5.4 Zkoušení, certifikace a inspekce
1. 6.5.4.1 Zajištění kvality: IBC musí být vyrobeny a odzkoušeny podle systému zajištění kvality uznaného příslušným orgánem, aby bylo zajištěno, že každá IBC splňuje požadavky této kapitoly.
2. POZNÁMKA: Norma ISO 16106:2006 “Obaly - Přepravní obaly pro nebezpečné věci - Obaly pro nebezpečné věci, velké nádoby pro volně ložené látky (IBC) a velké obaly - Návody pro aplikaci normy ISO 9001” - poskytuje přijatelný návod pro předepsané postupy.
1. 6.5.4.2 Zkušební požadavky. IBC musí být podrobeny zkouškám konstrukčního typu a prvními a periodickými inspekcemi a zkouškami podle 6.5.4.4, pokud se na ně vztahují.
2. 6.5.4.3 Certifikace: ke každému konstrukčnímu typu IBC musí být vydán atest s povolením označování sériových výrobků UN kódem (jak je uvedeno v 6.5.2.) prokazujícím, že konstrukční typ, včetně své výstroje, splňuje zkušební požadavky.
3. 6.5.4.4 Inspekce a zkouška:
4. POZNÁMKA: Viz též pododdíl 6.5.4.5. pro prohlídky a zkoušky na opravených IBC
1. 6.5.4.5 Opravené IBC
  1. 6.5.4.5.1 Pokud je IBC poškozena následkem nárazu (např. při nehodě) nebo z jiné příčiny,musí být opravena nebo jinak ošetřena (viz definice „Běžné opravy a údržba IBC“ v 1.2.1), v souladu s konstrukčním typem.Tělesa tuhých plastových IBC a vnitřní nádoby kompozitních IBC, pokud jsou poškozena, musí být nahrazena.
  2. 6.5.4.5.2 Navíc k jiným zkouškám a inspekcím, které předepisuje ADR, musí být IBC podrobeny všem zkouškám a inspekcím dle požadavků uvedených v 6.5.4.4 a kdykoli je IBC opravena, musí být vypracován požadovaný protokol.
  3. 6.5.4.5.3 Subjekt provádějící zkoušky a inspekce musí IBC po opravě označit trvanlivým způsobem poblíž výrobcem umístněného UN kódu konstrukčního typu, aby byly zřejmé informace:
    (a) stát, ve kterém byly provedeny a inspekce
    (b) název nebo autorizovaný symbol subjektu provádějícího zkoušky a inspekce
    (c) datum (měsíc,rok) provedení zkoušek a inspekcí
  1. 6.5.4.5.4 Zkoušky a inspekce provedené v souladu s 6.5.4.5.2 mohou být považovány za vyhovující požadavkům pro 2,5 leté a 5 tileté periodické zkoušky a inspekce.

6.5.5 Zvláštní požadavky na IBC

6.5.5.1 Zvláštní požadavky na kovové IBC

6.5.5.1.1 Tyto požadavky se vztahují na kovové IBC určené pro přepravu tuhých látek a kapalin. Existují tři kategorie kovových IBC:
(a) IBC pro tuhé látky, které jsou plněny a vyprazdňovány samospádem (11 A, 11B, 11N);
(b) IBC pro tuhé látky, které jsou plněny a vyprazdňovány přetlakem větším než 10 kPa (0,1 baru) (21A, 21B, 21N); a
(c) IBC pro kapaliny (31A, 31B, 31N).

6.5.5.1.2 Tělesa IBC musí být zhotovena z vhodných tvárných kovových materiálů s prokázanou svařitelností. Svary musí být provedeny odborně a musí poskytovat dokonalou bezpečnost. Musí se brát v úvahu provedení pro nízkou teplotu, pokud je to vhodné.
6.5.5.1.3 Musí se dbát na to, aby se zabránilo poškození galvanickým účinkem, vyvolaným těsným stykem různých kovů.
6.5.5.1.4 IBC z hliníku pro přepravu hořlavých kapalných látek nesmějí mít žádné pohyblivé části, jako víka, uzávěry atd., z nechráněné - rezavějící oceli, které by mohly vyvolat nebezpečnou reakci při styku s hliníkem třením nebo nárazem.
6.5.5.1.5 Kovové IBC musí být zhotoveny z kovů vyhovujících těmto požadavkům:
(a) u oceli nesmí prodloužení po přetržení v procentech činit méně než
kde Rm = zaručená minimální pevnost v tahu použité oceli v N/mm².
(b) u hliníku a jeho slitin nesmí prodloužení po přetržení v procentech činit méně než
Zkušební vzorky použité pro stanovení prodloužení po přetržení musí být odebrány kolmo ke směru válcování a být upevněny tak, aby
L_o = 5 d nebo
,
kde: L_o = měřená délka zkušebního vzorku před zkouškou
d = průměr
A = plocha průřezu zkušebního vzorku

6.5.5.1.6 Nejmenší tloušťka stěny

(a) u referenční oceli se součinem Rm x A_o = 10 000 nesmí tloušťka stěn činit méně než:

POŽADAVKY NA KONSTRUKCI A ZKOUŠENÍ VELKÝCH NÁDOB PRO VOLNĚ LOŽENÉ LÁTKY (IBC)
Vnitřní objem (C) v litrech	Tloušťka stěny (T) v mm
	Typy 11A, 11B, 11N		Typy 21 A, 21B, 21N, 31A, 31B, 31N
	Nechráněná	Chráněná	Nechráněná	Chráněná
C ≤ 1000	2,0	1,5	2,5	2,0
1000< C ≤ 2000	T = C/2000 + 1,5	T = C/2000 +1,0	T = C/2000 +2,0	T= C/2000 +1,5
2000< C ≤ 3000	T = C/2000 + 1,5	T = C/2000 +1,0	T = C/1000 +1,0	T= C/2000 +1,5

kde:A₀ =minimální prodloužení (v procentech) použité referenční oceli při přetržení při namáhání v tahu (viz 6.5.5.1.5);

(b) u jiných kovů než u referenční oceli uvedené pod bodem (a) se nejmenší tloušťka stěny vypočítá podle tohoto vzorce:

kde e₁= požadovaná ekvivalentní tloušťka stěny použitého kovu (v mm);

e_o = požadovaná nejmenší tloušťka stěny pro referenční ocel (v mm);

Rm₁= zaručená minimální pevnost v tahu použitého kovu (v N/mm²) (viz (c))

A₁ = minimální prodloužení (v procentech) použitého kovu při přetržení při namáhání v tahu (viz 6.5.5.1.5).

Tloušťka stěny však v žádném případě nesmí činit méně než 1,5 mm.

(c) Pro účely výpočtu uvedeného v odstavci b) zaručená minimální pevnost vtahu použitého kovu (Rm-i) musí mít minimální hodnotu podle národních a mezinárodních materiálových norem. Avšak pro austenitické oceli může být stanovená hodnota pro Rm zvýšena až o 15 %, jestliže je v materiálovém kontrolním osvědčení ověřena vyšší hodnota. Pokud neexistuje žádná materiálová norma pro dotyčný materiál, hodnota Rm musí být minimální hodnotou ověřenou v materiálovém kontrolním osvědčení

6.5.5.1.7 Zařízení pro vyrovnávání tlaku: IBC určené k přepravě kapalných látek musí umožňovat odvádění dostatečného množství par, aby tím bylo zajištěno, že při působení ohně nedojde k prasknutí tělesa nádoby. Toho může být dosaženo běžnými zařízeními pro vyrovnání tlaku nebo jinými konstrukčními prostředky. Spouštěcí tlak nesmí být vyšší než 65 kPa (0,65 baru) a ne nižší než zjištěný celkový přetlak v IBC (tzn. součet tenze par plněné látky a parciálního tlaku vzduchu nebo jiných inertních plynů zmenšený o 100 kPa (1 bar) zjištěný na základě nejvyššího stupně plnění při 55°C uvedeného v 4.1.1.4. Potřebná zařízení pro zajištění vyrovnání tlaku musí být umístěna v části nádoby, kde zůstává plynná fáze.

6.5.5.2 Zvláštní ustanovení pro flexibilní IBC

6.5.5.2.1 Tyto požadavky se vztahují na flexibilní IBC těchto typů:

POŽADAVKY NA KONSTRUKCI A ZKOUŠENÍ VELKÝCH NÁDOB PRO VOLNĚ LOŽENÉ LÁTKY (IBC)
13H1	plastová tkanina bez vnitřního povlaku nebo vnitřní vložky
13H2	plastová tkanina s vnitřním povlakem
13H3	plastová tkanina s vnitřní vložkou
13H4	plastová tkanina s vnitřním povlakem a vnitřní vložkou
13H5	plastová fólie
13L1	textilní tkanina bez vnitřního povlaku nebo vnitřní vložky
13L2	textilní tkanina s vnitřním povlakem
13L3	textilní tkanina s vnitřní vložkou
13L4	textilní tkanina s vnitřním povlakem a vnitřní vložkou
13M1	papír, vícevrstvý
13M2	papír, vícevrstvý, vodovzdorný

Flexibilní IBC jsou určeny pouze pro přepravu tuhých látek.

6.5.5.2.2 Tělesa musí být zhotovena z vhodných materiálů. Pevnost materiálu a konstrukce flexibilní IBC musí být přizpůsobena vnitřnímu objemu flexibilní IBC a jejímu předpokládanému použití.
6.5.5.2.3 Všechny materiály použité při výrobě flexibilních IBC typu 13M1 a 13M2 si musí po úplném ponoření do vody po dobu nejméně 24 hodin zachovat ještě nejméně 85 % pevnosti v tahu, měřené původně po kondicionování materiálu do rovnovážného stavu při relativní vlhkosti rovnající se nebo menší než 67 %.
6.5.5.2.4 Spoje musí být šité, tepelně svařené, lepené nebo provedeny jiným rovnocenným postupem. Všechny konce šitých spojů musí být zabezpečeny (před uvolněním švu).
6.5.5.2.5 Flexibilní IBC musí mít dostatečnou odolnost proti stárnutí a poklesu pevnosti, způsobené ultrafialovými paprsky, klimatickými podmínkami nebo plněnými látkami, aby byly vhodné pro předpokládané použití.
6.5.5.2.6 U flexibilních plastových IBC z plastu, který musí být chráněn proti ultrafialovému záření, musí být tato ochrana provedena přidáním sazí nebo jiných vhodných pigmentů nebo inhibitorů do materiálu.
Tyto přísady musí být snášenlivé s obsahem a musí si zachovat svoji účinnost po celou dobu životnosti nádoby. Při použití sazí, pigmentů nebo inhibitorů, které se liší od těch, které byly použity pro výrobu zkoušeného konstrukčního typu, může být od opakování zkoušek upuštěno, nebude-li mít změněný obsah sazí, pigmentů nebo inhibitorů nepříznivý vliv na fyzikální vlastnosti konstrukčního materiálu.

6.5.5.2.7 Ke zlepšení odolnosti proti stárnutí nebo pro jiné účely, mohou být do materiálu tělesa přimíšeny přísady za předpokladu, že tyto přísady nebudou mít nepříznivý vliv na fyzikálně - chemické vlastnosti materiálu.
6.5.5.2.8 Při výrobě těles nádob IBC nesmí být použit materiál z již použitých nádob. Zbytky při výrobě nebo odpady ze stejného výrobního procesu však smějí být použity. Toto však nemá vyloučit opětné použití jednotlivých částí, jako např. upevňovacích částí a podstavců palet za předpokladu, že tyto části nebyly při svém předchozím použití žádným způsobem poškozeny.
6.5.5.2.9 V naplněném stavu nesmí poměr výšky k šířce činit více než 2:1.
6.5.5.2.10 Vnitřní vložka musí být zhotovena z vhodného materiálu. Pevnost použitého materiálu a konstrukce vnitřní vložky musí být přiměřená vnitřnímu objemu IBC a předpokládanému použití. Spoje a uzávěry musejí být prachotěsné a schopné odolat tlaku a nárazům, které vznikají za normálních podmínek manipulace a přepravy.

6.5.5.3 Zvláštní ustanovení pro IBC z tuhého plastu

6.5.5.3.1 Tyto požadavky se vztahují na IBC z tuhého plastu pro přepravu tuhých látek nebo kapalin. IBC jsou těchto typů:

POŽADAVKY NA KONSTRUKCI A ZKOUŠENÍ VELKÝCH NÁDOB PRO VOLNĚ LOŽENÉ LÁTKY (IBC)
11H1	opatřené konstrukční výstrojí (rámem) odolávající plnému zatížení při stohování, pro tuhé látky, plněné a vyprazdňované samospádem
11H2	samonosné, pro tuhé látky, plněné a vyprazdňované samospádem
21H1	opatřené konstrukční výstrojí (rámem) odolávající plnému zatížení při stohování, pro tuhé látky, plněné a vyprazdňované pod tlakem
21H2	samonosné, pro tuhé látky, plněné a vyprazdňované pod tlakem
31H1	opatřené konstrukční výstrojí (rámem) odolávající plnému zatížení při stohování, pro kapaliny.
31H2	samonosné, pro kapaliny

6.5.5.3.2 Těleso nádoby musí být zhotoveno z vhodného plastu známé specifikace. Pevnost materiálu a konstrukce musí být přizpůsobeny vnitřnímu objemu IBC a jejímu předpokládanému použití. Materiál musí být přiměřeným způsobem odolný proti stárnutí a ovlivnění plněnými látkami a popřípadě také odolávat ultrafialovému záření. Odolnost vůči nízké teplotě je nutno vzít v úvahu pokud je to účelné. Za normálních přepravních podmínek nesmí docházet k propouštění obsahu.
6.5.5.3.3 Je-li nutná ochrana proti ultrafialovým paprskům, musí se provést přidáním sazí nebo jiných vhodných pigmentů nebo inhibitorů. Tyto přísady musí být snášenlivé s obsahem a musí si zachovat svoji účinnost pro celou dobu životnosti tělesa nádoby. Při použití sazí, pigmentů nebo inhibitorů, které se liší od těch, které byly použity pro výrobu zkoušeného konstrukčního typu, může být od opakování zkoušek upuštěno, nebude-li mít změněný obsah sazí, pigmentů nebo inhibitorů nepříznivý vliv na fyzikálně – chemické vlastnosti materiálu.
6.5.5.3.4 Ke zlepšení odolnosti proti stárnutí nebo pro jiné účely mohou být do materiálu tělesa nádoby přímíseny přísady za předpokladu, že tyto přísady nebudou mít nepříznivý vliv na fyzikálně – chemické vlastnosti materiálu.
6.5.5.3.5 Pro výrobu IBC z tuhého plastu nesmí být použit odpadní materiál jiný než rozemleté zbytky z téhož výrobního procesu.

6.5.5.4 Zvláštní ustanovení pro kompozitní IBC s vnitřní plastovou nádobou

6.5.5.4.1 Tyto požadavky se vztahují na kompozitní IBC pro přepravu tuhých látek nebo kapalin těchto typů:

POŽADAVKY NA KONSTRUKCI A ZKOUŠENÍ VELKÝCH NÁDOB PRO VOLNĚ LOŽENÉ LÁTKY (IBC)
11H1	kompozitní IBC s tuhou plastovou vnitřní nádobou pro tuhé látky plněné a vyprazdňované samospádem
11H2	kompozitní IBC s flexibilní plastovou vnitřní nádobou, pro tuhé látky plněné a vyprazdňované samospádem
21H1	kompozitní IBC s tuhou plastovou vnitřní nádobou, pro tuhé látky plněné a vyprazdňované pod tlakem
21H2	kompozitní IBC s flexibilní plastovou vnitřní nádobou, pro tuhé látky plněné a vyprazdňované pod tlakem
31H1	kompozitní IBC s tuhou plastovou vnitřní nádobou pro kapaliny
31H2	kompozitní IBC s flexibilní plastovou vnitřní nádobou pro kapaliny.

Tento kód musí být upraven nahrazením písmene Z velkým písmenem podle 6.5.1.4.1 b) k vyznačení druhu materiálu vnějšího pláště.

6.5.5.4.2 Vnitřní nádoba bez svého vnějšího pláště není určena k tomu, aby vykonávala obalovou funkci. „Tuhá“ vnitřní nádoba je nádoba, které zůstává její tvar, pokud je prázdná s umístěnými uzávěry a bez podpory vnějšího zajištění. Jakákoli vnitřní nádoba, pokud není „tuhá“, je považována za „flexibilní“.

Následující stránka
