POŽADAVKY NA KONSTRUKCI VOZIDELKAPITOLA 9.2

  1. 9.2.1 Vozidla EX/II, EX/III, FL, OX a AT musí splňovat požadavky této kapitoly uvedené v následující tabulce.

    Pro jiná vozidla, než vozidla EX/II, EX/III, FL, OX a AT:

    1. - požadavky uvedené v 9.2.3.1.1 (brzdový systém podle předpisu EHK č. 13 nebo Směrnice 71/320/EHS) se vztahují na všechna vozidla poprvé registrovaná (nebo uvedená do provozu, není-li jejich registrace povinná) po 30. červnu 1997;
    2. - požadavky uvedené v oddílu 9.2.5 (omezovač rychlosti podle předpisu EHK č. 89 nebo Směrnice 92/6/EHS) se vztahují na všechna motorová vozidla s největší povolenou hmotností převyšující 12 tun poprvé registrovaná po 31. prosinci 1987 a všechna motorová vozidla s největší povolenou hmotností převyšující 3,5 tuny avšak nejvýše 12 tun poprvé registrovaná po 31. prosinci 2007.
    POŽADAVKY NA KONSTRUKCI VOZIDEL
    VOZIDLAVYSVĚTLIVKY
    TECHNICKÁ SPECIFIKACEEX/IIEX/IIIATFLOX
    9.2.2ELEKTRICKÉ PŘÍSLUŠENSTVÍ
    9.2.2.2Elektrické vedeníXXXX
    9.2.2.3Odpojovač akumulátoru
    9.2.2.3.1X aXaaPoslední věta v 9.2.2.3.1 se vztahuje na vozidla poprvé registrovaná (nebo uvedená do provozu, není-li jejich registrace povinná) od 1. července 2005.
    9.2.2.3.2XX
    9.2.2.3.3X
    9.2.2.3.4XX
    9.2.2.4AkumulátoryXXX
    9.2.2.5Příslušenství pod stálým napětím
    9.2.2.5.1X
    9.2.2.5.2X
    9.2.2.6Elektrická zařízeni za kabinou řidičeXX
    9.2.3BRZDOVÝ SYSTÉM
    9.2.3.1Všeobecná ustanoveníXXXXX
    Antiblokovací brzdový systémXb, dXb, dXb, dXb, dbVztahuje se na vozidla poprvé registrovaná (nebo uvedená do provozu, není-li jejich registrace povinná) po 30.červnu 1993, a to na motorová vozidla (nákladní automobily a tahače) s největší povolenou hmotností převyšující 16 tun a na přípojná vozidla (tj. přívěsy, návěsy a přívěsy s centrální nápravou) s největší povolenou hmotností převyšující 10 tun. Vztahuje se na motorová vozidla, která jsou schválena k tažení přípojných vozidel s největší povolenou hmotností převyšující 10 tun, která byla poprvé registrována po 30. červnu 1995.Vztahuje se na všechna vozidla poprvé schválená podle oddílu 9.1.2 po 30. červnu 2001 bez ohledu na datum, kdy byla poprvé registrována.
    dPoněvadž od 1. ledna 2010 všechna vozidla musí splňovat technické požadavky Předpisu EHK č. 13 nebo Směrnice 71/320/EHS se změnami a doplňky aplikovatelné k datu jejich první registrace nebo uvedení do provozu, není-li jejich registrace povinná, avšak nejméně Předpisu EHK č. 13, sérií změn 06 nebo Směrnice 71/320/EHS se změnami Směrnice 71/422/EHS.
    Přípojná vozidla (tj. přívěsy, návěsy a přívěsy s centrální nápravou) musí vybavena antiblokovacím brzdovým systémem kategorie A. Motorová vozidla musí být vybavena antiblokovacím brzdovým systémem kategorie 1.
    Zpomalovací brzdový systémX c, gX c, gXc, gX c, gcVztahuje se na motorová vozidla poprvé registrovaná po 30. červnu 1993 s největší povolenou hmotností převyšující 16 tun nebo na motorová vozidla schválená k taženi přípojných vozidel s největší povolenou hmotností převyšující 10 tun.
    gPoněvadž od 1. ledna 2010 všechna motorová vozidla musí splňovat technické požadavky Předpisu EHK č. 13 nebo Směrnice 71/320/EHS se změnami a doplňky aplikovatelné k datu jejich první registrace nebo uvedení do provozu, není-li jejich registrace povinná, avšak nejméně Předpisu EHK č. 13, sérií změn 06 nebo Směrnice 71/320/EHS se změnami Směrnice 71/422/EHS.
    Zpomalovací brzdový systém musí být typu IIA.
    9.2.3.2Nouzový brzdový systém pro přípojná vozidla
    9.2.3.2.1X
    9.2.3.2.2X
    9.2.4PREVENCE NEBEZPEČÍ POŽÁRU
    9.2.4.2Kabina vozidlaX
    9.2.4.3Palivové nádržeXXXX
    9.2.4.4MotorXXXX
    9.2.4.5Výfukový systémXXX
    9.2.4.6Zpomalovací brzdový systém vozidlaXXXX
    9.2.4.7Vytápěcí systém s vnitřním spalováním
    9.2.4.7.1
    9.2.4.7.2
    9.2.4.7.5    		XeXeX eXeX ee Vztahuje se na motorová vozidla vybavená po 30. červnu 1999. Vztahuje se povinně od 1. ledna 2010 na vozidla vybavená před 1. červencem 1999.
    9.2.4.7.3
    9.2.4.7.4    		X ee Vztahuje se na motorová vozidla vybavená po 30. červnu 1999. Vztahuje se povinně od 1. ledna 2010 na vozidla vybavená před 1. červencem 1999.
    9.2.4.7.6XX
    9.2.5OMEZOVAČ RYCHLOSTIXfXfXfXfXff Vztahuje se na motorová vozidla s největší povolenou hmotností převyšující 12 tun poprvé registrovaná po 31. prosinci 1987 a všechna motorová vozidla s největší povolenou hmotností převyšující 3,5 tuny avšak nejvýše 12 tun registrovaná po 31. prosinci 2007.
    9.2.6SPOJOVACÍ ZAŘÍZENÍ PŘÍPOJNÝCH VOZIDELXX
  1. 9.2.2 Elektrické příslušenství
    1. 9.2.2.1 Všeobecná ustanovení

      Elektrická instalace jako celek musí odpovídat ustanovením pododdílů 9.2.2.2 až 9.2.2.6 v souladu s tabulkou uvedenou v oddílu 9.2.1.

    1. 9.2.2.2 Elektrické vedení
      1. 9.2.2.2.1 Elektrické vodiče musí být dostatečně dimenzovány, aby nedocházelo k jejich přehřívání. Vedení musí být izolováno přiměřeným způsobem. Všechny okruhy musí být chráněny pojistkami nebo automatickými jističi, s výjimkou následujících okruhů:
        1. - od akumulátoru ke spínači studeného startu a vypínači chodu motoru;
        2. - od akumulátoru k alternátoru;
        3. - od alternátoru k pojistkové skříňce nebo skříňce jističů;
        4. - od akumulátoru ke spouštěči;
        5. - od akumulátoru k ovládací skříňce zpomalovacího brzdového systému (viz 9.2.3.1.2), pokud je tento systém elektrický nebo elektromagnetický;
        6. - od akumulátoru k elektrickému zdvihacímu mechanismu zadní zdvižné nápravy.

        Výše uvedené nechráněné okruhy musí být co možno nejkratší.

      1. 9.2.2.2.2 Kabely musí být bezpečně uchyceny a umístěny tak, aby elektrické vodiče byly přiměřeně chráněny proti mechanickému a tepelnému namáhání.
    1. 9.2.2.3 Odpojovač akumulátorů
      1. 9.2.2.3.1 Odpojovač pro přerušení elektrických okruhů musí být umístěn co možno nejblíže akumulátoru, jak je to jen prakticky možné. Jestliže je použit jednopólový odpojovač, musí být umístěn v přívodovém vedení a nikoli v ukostřovacím vedení.
      2. 9.2.2.3.2 Ovládací zařízení usnadňující rozpojovací a zapojovací funkce odpojovače akumulátoru musí být umístěno v kabině řidiče. Musí být pro řidiče snadno přístupné a zřetelně označené. Musí být chráněno před neúmyslným uvedením v činnost buď ochrannou schránkou, zdvojeným ovládacím zařízením nebo jiným vhodným způsobem. Dodatečné ovládací zařízení může být instalováno, pokud je zřetelně označeno a chráněno před neúmyslným uvedením v činnost. Jestliže je (jsou) ovládací zařízení elektricky ovládáno(a), musí obvody ovládacího(ch) zařízení splňovat požadavky uvedené v pododdílů 9.2.2.5.
      3. 9.2.2.3.3 Odpojovač musí být umístěn ve skříňce s ochranou stupně IP 65 podle normy IEC 529.
      4. 9.2.2.3.4 Kabelové konektory odpojovače akumulátorů musí mít ochranu stupně IP 54. Tento požadavek se však nevztahuje na konektory v pouzdře, kterým smí být schrána akumulátorů. V tomto případě je dostatečnou izolace konektorů proti zkratu, například gumovou čepičkou.
    1. 9.2.2.4 Akumulátory

      Svorky akumulátorů musí být elektricky izolované nebo zakryty izolovaným víkem akumulátoru. Pokud akumulátory nejsou umístěny pod kapotou motoru, musí být pevně uloženy v odvětrávané schránce.

    1. 9.2.2.5 Příslušenství pod stálým napětím
      1. 9.2.2.5.1 (a) Ty části elektrického příslušenství včetně vedení, které musí zůstat pod napětím i při vypnutém odpojovači akumulátoru, musí být vhodné pro použití v nebezpečné zóně. Takové části musí splňovat všeobecné požadavky normy IEC 60079, část 0 a 14 1a dodatečné požadavky použitelné z normy IEC 60079, části 1, 2, 5, 6, 7,11, 15 nebo 18 2.

        (b) K aplikaci normy IEC 60079, část 14 1 se musí použít tato klasifikace:

        Elektrická zařízení pod stálým napětím včetně vedení, která nepodléhají ustanovením v pododdílech 9.2.2.3 a 9.2.2.4, musí splňovat požadavky pro zónu 1 pro elektrické zařízení všeobecně nebo splňovat požadavky pro zónu 2 pro elektrická zařízení umístěná v kabině řidiče. Požadavky pro skupinu výbušnosti HC, teplotní třída T6 musí být splněny.

        Avšak pro elektrická zařízení pod stálým napětím instalovaná v zóně, kde teplota způsobená neelektrickým zařízením umístěným v této zóně přesahuje teplotní limit T6, teplotní klasifikace tohoto elektrického zařízení pod stálým napětím musí být nejméně teplotní třídy T4.

        (c) Přívodní vedení elektrického zařízení pod stálým napětím musí odpovídat buď ustanovením normy IEC 60079, část 7(„Zvýšená bezpečnost“) a být chráněna tavnou pojistkou nebo automatickým jističem umístěným co možno nejblíže zdroji proudu, jak je to jen prakticky možné, nebo v případě „vlastního (intrinzického) bezpečnostního zařízení“ musí být chráněna bezpečnostní pojistkou umístěnou co možno nejblíže zdroji proudu, jak je to jen prakticky možné.

      1. 9.2.2.5.2 Elektrické vedení od akumulátoru k elektrickému zařízení, které zůstává pod stálým napětím při vypnutém odpojovači akumulátoru, musí být chráněno proti přehřátí vhodným způsobem, jako tavná pojistka, přerušovač proudu nebo bezpečností pojistka (omezovač proudu).
    1. 9.2.2.6 Ustanovení o částech elektrické instalace umístěné za kabinou řidiče

      Veškerá tato instalace musí být navržena, provedena a chráněna tak, aby nemohla způsobit vznícení nebo zkrat za normálních podmínek používání vozidla a aby tato rizika byla minimalizována i v případě nárazu nebo deformace. Zejména:

      1. 9.2.2.6.1 Elektrické vedení

        Vedení umístěné za kabinou řidiče musí být chráněno proti nárazu, odírání a tření v průběhu normálního provozu vozidla. Příklady vyhovující ochrany jsou uvedeny na následujících obrázcích 1, 2, 3 a 4. Kabely ovladačů antiblokovacího brzdového systému však nevyžadují dodatečnou ochranu.

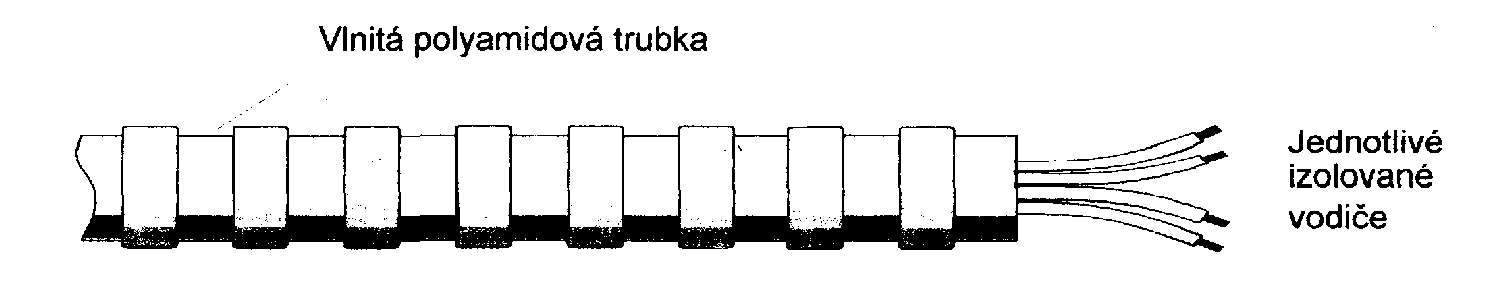

        Obrázek č. 1

        Obrázek

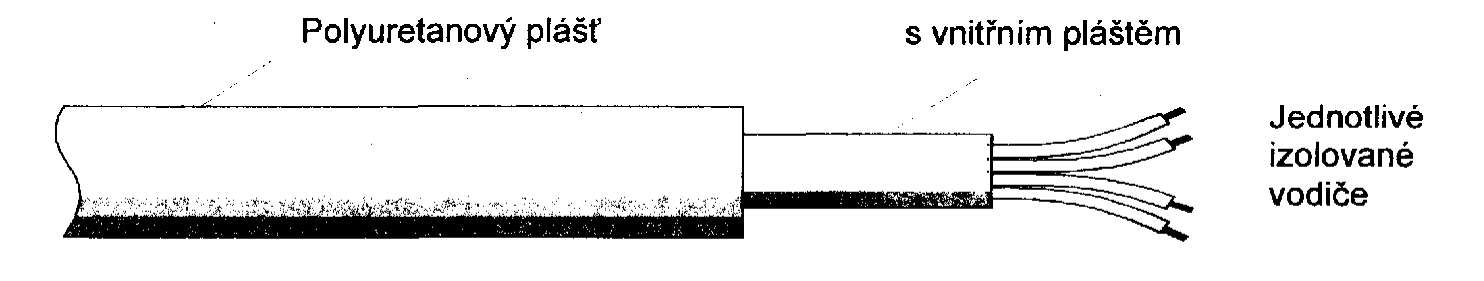

        Obrázek č. 2

        Obrázek

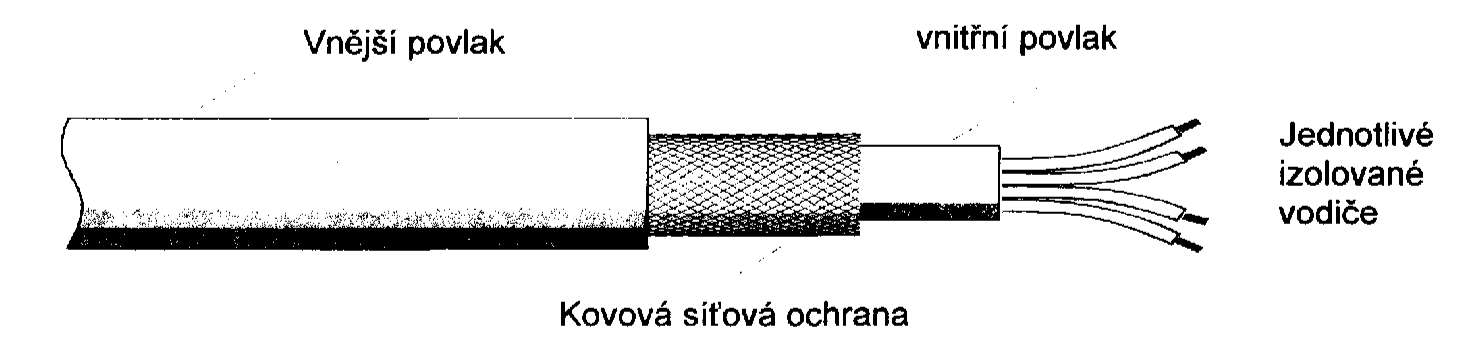

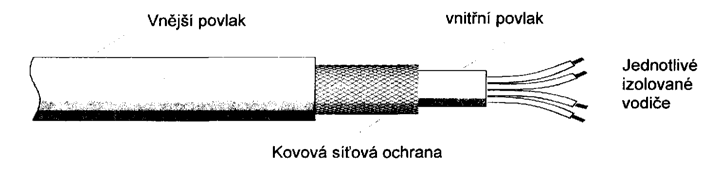

        Obrázek č. 3

        Obrázek

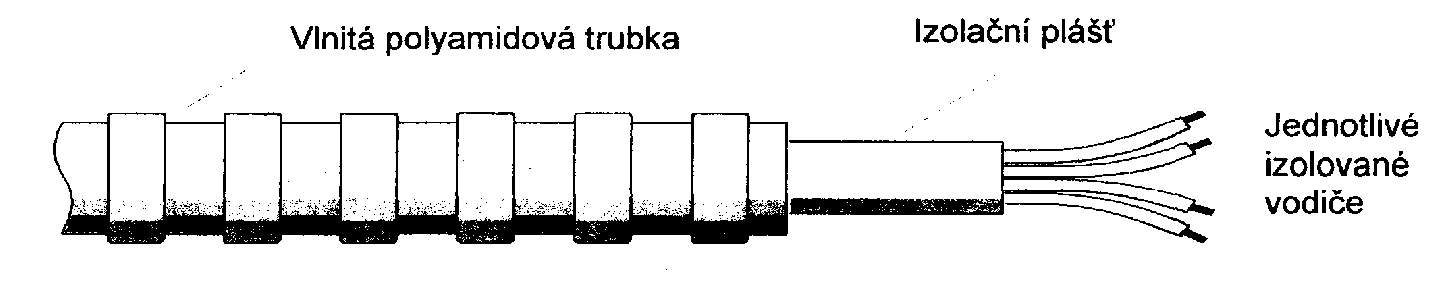

        Obrázek č. 4

        Obrázek
      1. 9.2.2.6.2 Osvětlení

        Žárovky se závitovou paticí nesmějí být používány.

      1. 9.2.2.6.3 Elektrická spojení

        Elektrická spojení mezi motorovými vozidly a přípojnými vozidly musí mít ochranu stupně IP54 podle normy IEC 529 a být konstruována tak, aby se zabránilo náhodnému přerušení spojení. Příklady vhodných konektorů jsou uvedeny v normách ISO 12 098:1994 a ISO 7638:1985.

  1. 9.2.3 Brzdový systém
    1. 9.2.3.1 Všeobecná ustanovení
      1. 9.2.3.1.1 Motorová vozidla a přípojná vozidla určená k použití jako dopravní jednotky pro přepravu nebezpečných věcí, musí splňovat všechny příslušné technické požadavky předpisu EHK č. 13 1 nebo Směrnice 71/320/EHS2 včetně posledních změn, v souladu s daty jejich vstupu v platnost v nich uvedených.
      2. 9.2.3.1.2 Vozidla EX/III, FL, OX a AT musí splňovat požadavky předpisu EHK č. 13 4, Příloha 5.
    1. 9.2.3.2 Nouzový brzdový systém pro přípojná vozidla
      1. 9.2.3.2.1 Přípojná vozidla musí být vybavena účinným systémem pro zabrzdění nebo zpomalení vozidla, pokud dojde k jeho odpojení od tažného motorového vozidla.
      2. 9.2.3.2.2 Přípojná vozidla musí být vybavena účinným brzdovým systémem působícím na všechna kola, který je ovládán zařízením ovládajícím provozní brzdový systém tažného vozidla a který automaticky zastaví přípojné vozidlo v případě přerušení jeho spojení s tažným vozidlem.
  1. 9.2.4 Prevence nebezpečí požáru
    1. 9.2.4.1 Všeobecná ustanovení

      Následující technická ustanovení se vztahují na vozidla v souladu s tabulkou uvedenou v oddílu 9.2.1.

    1. 9.2.4.2 Kabina vozidla

      Pokud není kabina řidiče vyrobena z nesnadno hořlavých materiálů, musí být na zadní stěně kabiny upevněn štít z kovu nebo jiného vhodného materiálu, který bude mít stejnou šířku jako cisterna. Jakákoliv okna v zadní části kabiny nebo ve štítu musí být hermeticky uzavřena a musí být z ohnivzdorného bezpečnostního skla s ohnivzdornými rámy. Kromě toho musí být ponechán volný prostor široký minimálně 15 cm mezi cisternou a kabinou nebo štítem.

    1. 9.2.4.3 Palivové nádrže

      Nádrže na palivo pro pohon motoru vozidla musí vyhovovat následujícím požadavkům:

      (a) V případě jakéhokoliv netěsnosti nádrže musí palivo vytékat přímo na zem, aniž by se dostalo do styku s horkými částmi vozidla nebo nákladu.

      (b) Palivová nádrž obsahující benzin musí být opatřena účinnou pojistkou proti prošlehnutí plamene v plnícím otvoru nádrže nebo uzávěrem, který zajistí hermetické uzavření plnícího otvoru.

    1. 9.2.4.4 Motor

      Hnací motor vozidla musí být vybaven a umístěn tak, aby se zamezilo ohrožení nákladu zahřátím nebo vznícením. Vozidla EX/II a EX/III musí mít vždy vznětový motor.

    1. 9.2.4.5 Výfukový systém

      Výfukový systém (včetně výfukového potrubí) musí být umístěn nebo chráněn tak, aby se zamezilo ohrožení nákladu zahřátím či vznícením. Části výfukového systému umístěné přímo pod palivovou nádrží (motorová nafta) musí být od ní vzdáleny minimálně 100 mm nebo musí být chráněny tepelným štítem.

    1. 9.2.4.6 Zpomalovací brzdový systém

      Vozidla vybavená zpomalovacími brzdovými systémy, vytvářejícími vysoké teploty, umístěnými za zadní stěnou kabiny řidiče, musí být vybavena bezpečně upevněným tepelným štítem, umístěným mezi tímto zpomalovacím brzdovým systémem a cisternou nebo nákladem tak, aby se zabránilo jakémukoliv zahřátí, i lokálnímu, stěny cisterny nebo nákladu.

      Navíc musí tento tepelný štít chránit zpomalovací brzdový systém proti vytékání nebo úniku, i náhodnému, přepravovaného nákladu. Například ochrana zahrnující dvojitý štít je považována za uspokojivou.

    1. 9.2.4.7 Vytápěcí systémy s vnitřním spalováním
      1. 9.2.4.7.1 Vytápěcí systémy s vnitřním spalováním musí odpovídat příslušným technickým požadavkům Předpis EHK č. 1221 se změnami a doplňky nebo Směrnice 2001/56/ES2 se změnami a doplňky v souladu s daty jejich zavádění v ní uvedenými a s ustanoveními 9.2.4.7.2 až 6.2.4.7.6 aplikovatelnými podle tabulky v oddílu 9.2.1.
      2. 9.2.4.7.2 Vytápěcí systémy s vnitřním spalováním a jejich výfuková potrubí musí být konstruovány, umístěny, chráněny nebo zakryty tak, aby se zabránilo jakémukoli nepřijatelnému riziku přehřátí nebo vznícení nákladu. Tyto požadavky se považují za splněné, jestliže palivová nádrž a výfukový systém zařízení odpovídají obdobným ustanovením, která jsou předepsána pro palivové nádrže a výfukové systémy vozidel, uvedeným v pododdílech 9.2.4.3 a 9.2.4.5.
      3. 9.2.4.7.3 Vytápěcí systémy s vnitřním spalováním musí být vypínány alespoň jedním z těchto způsobů:

        (a) úmyslným ručním vypnutím z kabiny řidiče;

        (b) zastavením chodu motoru vozidla; v tomto případě systém může být znovu uveden do provozu ručně řidičem;

        (c) zapnutím sacího čerpadla přepravovaných nebezpečných věcí instalovaného na motorovém vozidle.

      1. 9.2.4.7.4 Doběh vytápěcího systému s vnitřním spalováním po jeho vypnutí je dovolen. Pro způsoby uvedené v 9.2.4.7.3 (b) a (c) dodávka spalovacího vzduchu musí být přerušena vhodnými opatřeními po doběhovém cyklu trvajícím nejvýše 40 s. Smějí být používány pouze vytápěcí systémy, u nichž bylo prokázáno, že výměník tepla je odolný proti sníženému doběhovému cyklu 40 s po dobu jejich normálního používání.
      2. 9.2.4.7.5 Vytápěcí systém s vnitřním spalováním musí být zapínán ručně. Programovaná zařízení jsou zakázána.
      3. 9.2.4.7.6 Vytápěcí systémy s vnitřním spalováním plynného paliva jsou zakázány.
  1. 9.2.5 Omezovač rychlosti

    Motorová vozidla (nákladní automobily a tahače návěsů) o největší povolené hmotnosti převyšující 3,5 tuny musí být vybavena omezovačem rychlosti odpovídajícím ustanovením aktuálního znění předpisu EHK č. 893 Omezovač rychlosti musí být seřízen s přihlédnutím k technické toleranci přístroje tak, aby rychlost nemohla překročit 90 km/h.

  1. 9.2.6 Spojovací zařízeni přípojných vozidel

    Spojovací zařízení přípojných vozidel musí splňovat aktuální technické požadavky předpisu EHK č. 554 nebo Směrnice 94/20/ES5 v souladu s daty jejich vstupu v platnost v nich uvedenými.
