NÁPISY A BEZPEČNOSTNÍ ZNAČKYKAPITOLA 5.2

  1. 5.2.1 Značení kusů
  2. POZNÁMKA: Pro značení s ohledem na konstrukci, zkoušení a schvalování obalů, velkých obalů, nádob na plyn a IBC, viz část 6.
    1. 5.2.1.1 Pokud není v ADR jinak předepsáno, musí být každý kus zřetelně a trvanlivě označen UN číslem odpovídajícím obsaženým nebezpečným věcem, kterému jsou předřazena písmena “UN”. U nezabalených předmětů musí být označení umístěno na předmět, na jeho podstavec nebo na jeho manipulační, úložné nebo spouštěcí zařízení.
    2. 5.2.1.2 Všechna označení kusů požadovaná touto kapitolou musí být:
      1. a) být zřetelně viditelná a čitelná;
      2. b) odolná vůči vlivu povětrnosti bez podstatného zhoršení jejich čitelnosti.
    1. 5.2.1.3 Záchranné obaly musí být kromě toho opatřeny nápisem “ZÁCHRANNÝ”.
    2. 5.2.1.4 Velké nádoby pro volně ložené látky (IBC) s vnitřním objemem větším než 450 litrů a velké obaly musí být označeny na dvou protilehlých stranách.
    3. 5.2.1.5 Dodatečná ustanovení pro věci třídy 1

      Kusy s věcmi třídy 1 musí být kromě toho označeny oficiálním pojmenováním pro přepravu podle oddílu 3.1.2. Toto označení musí být dobře čitelné a nesmazatelné a musí být uvedeno v úředním jazyce země odeslání a, pokud tento jazyk není angličtina, francouzština nebo němčina, ještě v angličtině nebo francouzštině nebo němčině, pokud jiné dohody uzavřené mezi dotyčnými státy nestanoví jinak.

    1. 5.2.1.6 Dodatečná ustanovení pro věci třídy 2

      Opakovaně plnitelné nádoby musí být opatřeny následujícími zřetelně čitelnými a trvanlivými údaji:

      (a) UN číslo a oficiální pojmenování pro přepravu plynu nebo směsi plynů, jak jsou uvedeny v oddílu 3.1.2.

      U plynů přiřazených pod j.n. položku musí být dodatečně k UN číslu uveden pouze technický název1.

      U směsí plynů není třeba udávat více než dva komponenty, které představují největší nebezpečí;

      (b) u stlačených plynů plněných hmotnostně a u zkapalněných plynů buď nejvyšší dovolená hmotnost plnění a vlastní hmotnost nádoby, včetně výbavy a příslušenství upevněných v době plnění, nebo celková (brutto) hmotnost;

      (c) datum (rok) příští periodické inspekce.

      Toto označení může být buď vyraženo, nebo uvedeno na trvanlivém štítku nebo bezpečnostní značce upevněných na nádobě nebo uvedeno nalepeným a zřetelně čitelným nápisem, např. vytištěným nebo provedeným jiným rovnocenným způsobem.

    2. POZNÁMKA 1: Viz také 6.2.1.7.
    3. POZNÁMKA 2: Pro nádoby pro jedno použití, viz 6.2.1.8.
    1. 5.2.1.7 Ustanovení o zvláštním značení pro věci třídy 7
      1. 5.2.1.7.1 Každý kus musí být označen na vnější straně obalu čitelně a trvale identifikací buď odesilatele, nebo příjemce nebo obou.
      2. 5.2.1.7.2 Kromě vyjmutých kusů musí být každý kus na vnější straně obalu označen čitelně a trvale UN číslem s předřazenými písmeny “UN”. a oficiálním pojmenováním pro přepravu. Pro vyjmuté kusy se vyžaduje jen UN číslo s předřazenými písmeny “UN”.
      3. 5.2.1.7.3 Každý kus s celkovou (brutto) hmotností větší než 50 kg musí mít na vnější straně obalu čitelně a trvale uvedenu dovolenou celkovou (brutto) hmotnost.
      4. 5.2.1.7.4 Každý kus, který odpovídá

        (a) konstrukci kusu typu IP-1, kusu typu IP-2 nebo kusu typu IP-3, musí být na vnější straně obalu označen čitelně a trvale nápisem “TYP IP-1”, “TYP IP-2” nebo případně ”TYP IP-3“;

        (b) konstrukci kusu typu A, musí být na vnější straně kusu čitelně a trvale označen nápisem “TYP A”;

        (c) konstrukci kusu typu IP-2, kusu typu IP-3 nebo kusu typu A, musí být na vnější straně obalu označen čitelně a trvanlivě mezinárodním registračním kódem vozidla (VRI Code)2 země původu konstrukčního vzoru kusu a buď jménem výrobce nebo jinou identifikací obalu stanovenou příslušným orgánem země původu konstrukčního vzoru kusu.

      1. 5.2.1.7.5 Každý kus, který odpovídá konstrukci schválené příslušným orgánem, musí být na vnější straně obalu čitelně a trvale označen následujícími údaji:

        (a) identifikační značkou přidělenou konstrukci příslušným orgánem;

        (b) sériovým číslem jednoznačně identifikujícím každý obal, který odpovídá této konstrukci;

        (c) v případě konstrukce kusu typu B(U) nebo typu B(M) údajem “TYP B(U)” nebo “TYP B(M)”; a

        (d) v případě konstrukce kusu typu C údajem “TYP C”.

      1. 5.2.1.7.6 Každý kus, který odpovídá konstrukci kusu typu B(U), typu B(M) nebo typu C, musí být označen na vnější straně nejzevnější nádoby odolné vůči ohni a vodě vyrytím, vyražením nebo jiným způsobem odolným vůči ohni a vodě trojlístkovým symbolem uvedeným na obrázku níže.
        NÁPISY A BEZPEČNOSTNÍ ZNAČKY

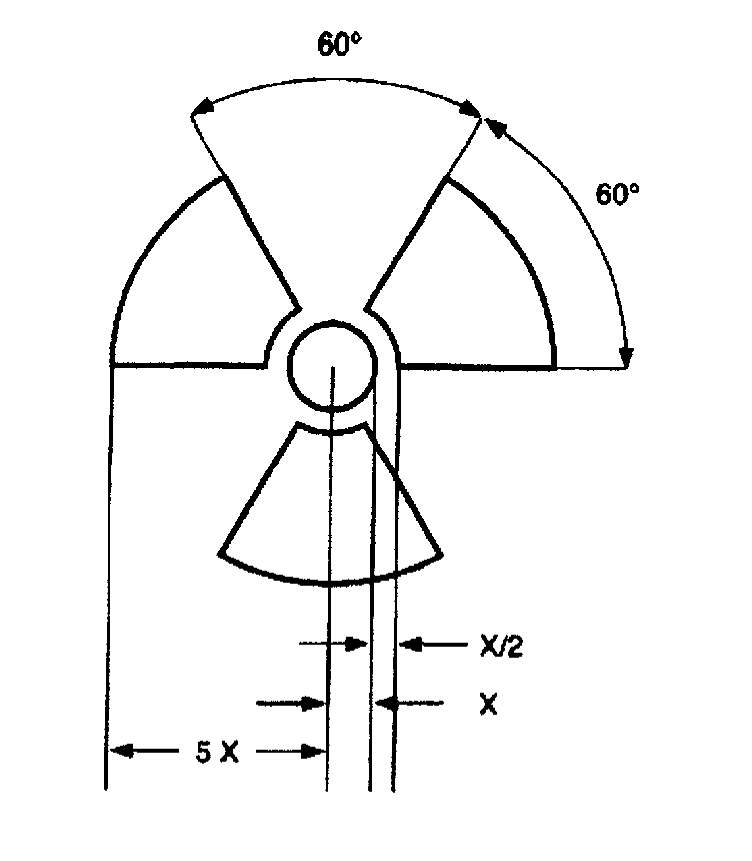

        Základní symbol trojlístku s rozměry
        vycházejícími ze střední kružnice o poloměru X.
        Nejmenší dovolený rozměr X musí být 4 mm.
        Obrázek
      1. 5.2.1.7.7 Jestliže jsou látky LSA-I nebo SCO-I obsaženy v nádobách nebo obalových materiálech a jsou přepravovány za výlučného použití dovoleného podle 4.1.9.2.3, vnější povrch těchto nádob nebo obalových materiálů smí být opatřen označením “RADIOAKTIVNÍ LSA-I” nebo “RADIOAKTIVNÍ SCO-I”.
      2. 5.2.1.7.8 V případě mezinárodní přepravy kusů vyžadující schválení konstrukčního vzoru kusu nebo povolení odeslání pro které se užívají různé typy schválení nebo povolení v různých zemích, jichž se přeprava týká, značení musí být v souladu s osvědčením země původu konstrukčního vzoru kusu.
    1. 5.2.1.8 (Vyhrazeno)
    2. 5.2.1.9 Orientační šipky
      1. 5.2.1.9.1 S výjimkou ustanovení v 5.2.1.9.2:
        1. - skupinové obaly s vnitřními obaly obsahujícími kapaliny:
        2. - samostatné obaly opatřené odvětrávacími otvory; a
        3. - kryogenní nádoby určené k přepravě hluboce zchlazených zkapalněných plynů,

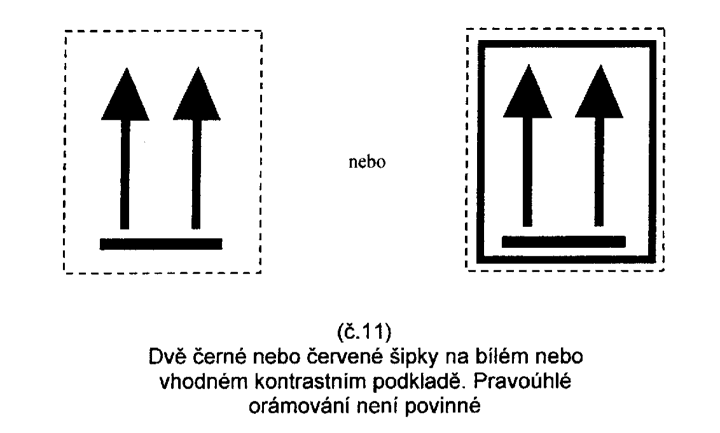

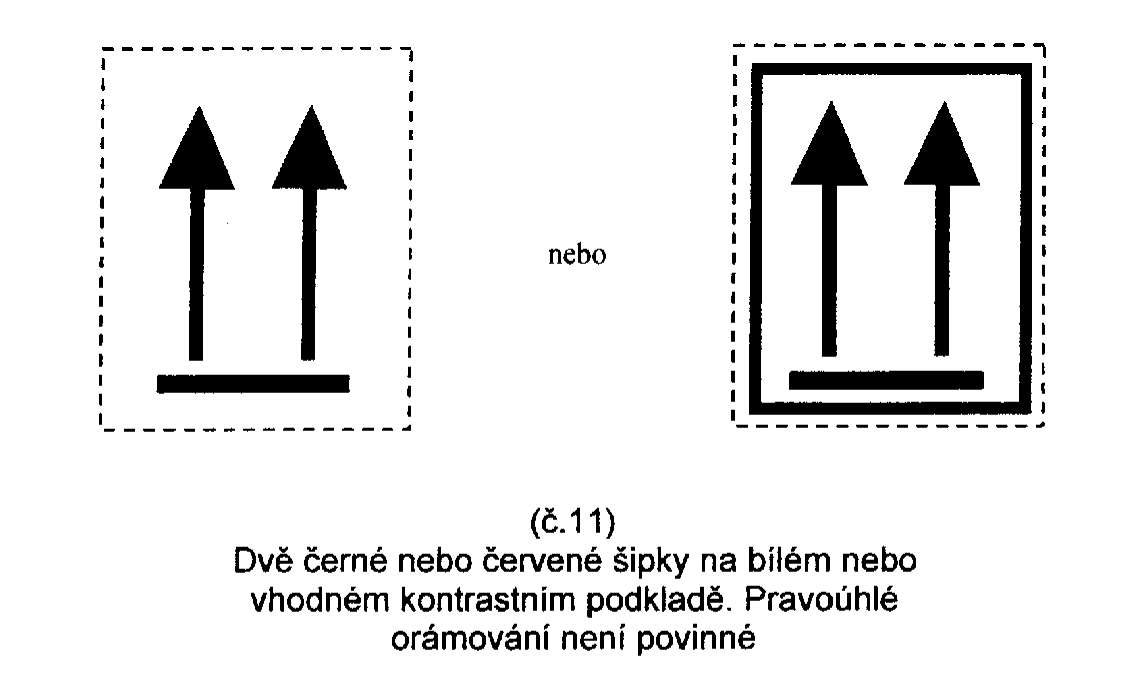

        musí být zřetelně označeny orientačními šipkami, které jsou podobné vyobrazením uvedeným níže nebo které odpovídají specifikacím v normě ISO 780 :1985. Orientační šipky musí být umístěny na dvou protilehlých svislých stranách kusu se šipkami směřujícími správně směrem nahoru. Musí být pravoúhlé a velikosti, která je zřetelně viditelná s ohledem na velikost kusu. Vyznačení pravoúhlého orámování kolem šipek je nepovinné.

        NÁPISY A BEZPEČNOSTNÍ ZNAČKY
        Obrázek
        (č. 11)
        Dvě černé nebo červené šipky na bílém nebo
        vhodném kontrastním podkladě. Pravoúhlé
        orámování není povinné
      1. 5.2.1.9.2 Orientační šipky se nevyžadují na kusech obsahujících:

        (a) tlakové nádoby, s výjimkou uzavřených kryogenních nádob;

        (b) nebezpečné věci ve vnitřních obalech o vnitřním objemu nejvýše 120 ml, které jsou zabaleny s dostatečným množstvím absorpčního materiálu mezi vnitřními a vnějšími obaly, aby zcela pohltil kapalný obsah;

        (c) infekční látky třídy 6.2 v primárních nádobách o vnitřním objemu nejvýše 50 ml;

        (d) radioaktivní látky třídy 7 v kusech typu IP-2, IP-3, Typ A, Typ B(U), Typ B(M) nebo Typ C; nebo

        (e) předměty, které jsou těsné v každé poloze (např. alkohol nebo rtuť v teploměrech, aerosoly atd.)

      1. 5.2.1.9.3 Orientační šipky pro jiné účely než pro udání správné orientace kusu nesmějí být na kuse označeném podle tohoto pododdílu použity.
  1. 5.2.2 Označování kusů
    1. 5.2.2.1 Ustanovení o označování bezpečnostními značkami
      1. 5.2.2.1.1 Pro každý předmět nebo látku uvedené v tabulce A kapitoly 3.2 musí být pro označení použity bezpečnostní značky uvedené ve sloupci (5), pokud není stanoveno jinak zvláštním ustanovením uvedeným ve sloupci (6).
      2. 5.2.2.1.2 Místo bezpečnostních značek mohou být použita nesmazatelná označení nebezpečí odpovídající přesně předepsaným vzorům bezpečnostních značek.
      3. 5.2.2.1.3 až 5.2.2.1.5 (Vyhrazeno)
      4. 5.2.2.1.6 S výhradou ustanovení uvedených v 5.2.2.2.1.2, musí být všechny bezpečnostní značky:

        (a) umístěny na tentýž povrch kusu, pokud to dovolují rozměry kusu; u kusů třídy 1 nebo 7 musí být v blízkosti oficiálního pojmenování pro přepravu;

        (b) umístěny na kusu tak, aby je nezakrývala nebo nezastiňovala jiná část nebo příslušenství obalu nebo jiná bezpečnostní značka nebo nápis;

        (c) umístěny přímo jedna vedle druhé, pokud se vyžaduje více než jedna bezpečnostní značka.

        Jestliže je kus nepravidelného tvaru nebo je malých rozměrů, takže bezpečnostní značka nemůže být umístěna uspokojivým způsobem, může být bezpečnostní značka bezpečně připevněna např. provázkem nebo jiným vhodným prostředkem.

      1. 5.2.2.1.7 Velké nádoby pro volně ložené látky (IBC) s vnitřním objemem větším než 450 litrů a velké obaly musí být opatřeny bezpečnostními značkami na dvou protilehlých stranách.
      2. 5.2.2.1.8 (Vyhrazeno)
      3. 5.2.2.1.9 Zvláštní ustanovení pro označování samovolně se rozkládajících látek a organických peroxidů bezpečnostními značkami

        (a) Bezpečnostní značka podle vzoru č. 4.1 také ukazuje, že produkt může být hořlavý a proto se nevyžaduje žádná bezpečnostní značka podle vzoru č. 3. Kromě toho musí být použita bezpečnostní značka podle vzoru č. 1 pro samovolně se rozkládající látky typu B, ledaže příslušný orgán povolil nepoužití této bezpečnostní značky vzhledem ke zvláštnímu obalu, protože zkušební výsledky prokázaly, že samovolně se rozkládající látka v takovém obalu nevykazuje výbušnou vlastnost.

        (b) Bezpečnostní značka podle vzoru č. 5.2 ukazuje také, že produkt může být hořlavý a proto se nevyžaduje žádná bezpečnostní značka podle vzoru č. 3. Kromě toho se musí použít následující bezpečnostní značky:

        (i) Bezpečnostní značka podle vzoru č. 1 pro organické peroxidy typu B, ledaže příslušný orgán povolil nepoužití této bezpečnostní značky vzhledem ke zvláštnímu obalu, proto že zkušební výsledky prokázaly, že organický peroxid v takovém obalu nevykazuje výbušnou vlastnost.

        (ii) Bezpečnostní značka podle vzoru č. 8 se vyžaduje, pokud jsou splněna kritéria pro obalovou skupinu I nebo II třídy 8.

        Bezpečnostní značky, které musí být použity pro jmenovitě uvedené samovolně se rozkládající látky a organické peroxidy, jsou uvedeny v seznamu v pododdílu 2.2.41.4, popřípadě 2.2.52.4.

      1. 5.2.2.1.10 Zvláštní ustanoveni pro označováni kusů obsahujících infekční látky bezpečnostními značkami

        Kromě bezpečnostní značky podle vzoru č. 6.2 musí být kusy obsahující infekční látky označeny jakoukoli jinou požadovanou bezpečnostní značkou podle povahy jejich obsahu.

      1. 5.2.2.1.11 Zvláštní ustanovení pro označování kusů obsahujících radioaktivní látky bezpečnostními značkami
        1. 5.2.2.1.11.1 Kromě požadavků na velké kontejnery a cisterny podle 5.3.1.1.3, každý kus, přepravní obalový soubor a kontejner obsahující radioaktivní látku musí být opatřen nejméně dvěma bezpečnostními značkami odpovídajícími vzorům č. 7A, 7B a 7C podle kategorie (viz 2.2.7.8.4) kusu, přepravního obalového souboru nebo kontejneru. Bezpečnostní značky musí být umístěny vně na dvě protilehlé strany kusu nebo na všechny čtyři strany kontejneru. Každý přepravní obalový soubor obsahující radioaktivní látku musí být opatřen nejméně dvěma bezpečnostními značkami na protilehlých vnějších stranách přepravního obalového souboru. Kromě toho každý kus, přepravní obalový soubor a kontejner obsahující štěpnou látku, jinou než štěpnou látku vyňatou v pododdílu 6.4.11.2, musí být opatřeny navíc bezpečnostními značkami podle vzoru č. 7E; pokud je potřebné, musí být tyto bezpečnostní značky umístěny bezprostředně vedle bezpečnostních značek pro radioaktivní látky. Bezpečnostní značky nesmějí zakrývat označení uvedená v oddílu 5.2.1. Všechny bezpečnostní značky, které se nevztahují k obsahu, se musí odstranit nebo zakrýt.
        2. 5.2.2.1.11.2 Každá bezpečnostní značka podle vzorů č. 7A, 7B a 7C musí být doplněna následujícími údaji:

          (a) Obsah:

          (i) Kromě látek LSA-I oficiální pojmenování radionuklidu(ů) převzatých z tabulky 2.2.7.7.2.1 s použitím symbolů v ní předepsaných. Pro směsi radionuklidů musí být uvedeny nuklidy s nejomezenější hodnotou, pokud to dovoluje místo v řádku. Za oficiálním pojmenováním radionuklidu(ů) musí být uvedena skupina LSA nebo SCO. Pro tento účel se musí použít označení “LSA-II”, “LSA-III”, “SCO-I” a “SCO-II”.

          (ii) Pro látky LSA-I je nezbytné jen označení “LSA-I”; oficiální pojmenování radionuklidu není nutné.

          (b) Aktivita: Maximální aktivita radioaktivního obsahu během přepravy je uváděna v becquerelech (Bq) s příslušným symbolem Sl předpony (viz 1.2.2.1). U štěpných látek může být udána místo aktivity hmotnost štěpných látek v gramech (g) nebo jejich násobcích.

          (c) U přepravních obalových souborů a kontejnerů musí být údaje “Obsah” a “Aktivita” požadované v odstavcích (a) a (b) výše uvedeny na bezpečnostní značce, přičemž celkový obsah přepravního obalového souboru nebo kontejneru se sčítá, výjimkou jsou bezpečnostní značky pro přepravní obalové soubory a kontejnery obsahující smíšené náklady kusů s různými radionuklidy, jejichž údaje mohou znít “Viz přepravní doklady”.

          (d) Přepravní index: viz 2.2.7.6.1.1 a 2.2.7.6.1.2 (pro kategorii l-BÍLÁ se nevyžaduje žádný přepravní index).

        1. 5.2.2.1.11.3 Každá bezpečnostní značka podle vzoru č. 7E musí být doplněna kritickým bezpečnostním indexem (CSI), jak je uvedeno v osvědčení o schválení pro zvláštní ujednání nebo v osvědčení o schválení konstrukce kusu vydaného příslušným orgánem.
        2. 5.2.2.1.11.4 U přepravního obalového souboru a kontejneru musí být na bezpečnostní značce uveden kritický bezpečnostní index (CSI) požadovaný v 5.2.2.1.11.3 sečtený pro celkový štěpný obsah přepravního obalového souboru nebo kontejneru.
        3. 5.2.2.1.11.5 V případě mezinárodní přepravy kusů vyžadující schválení konstrukčního vzoru kusu nebo povolení odeslání pro které se užívají různé typy schválení nebo povolení v různých zemích, jichž se přeprava týká, opatření bezpečnostními značkami musí být v souladu s osvědčením země původu konstrukčního vzoru kusu.
    1. 5.2.2.2 Ustanovení o bezpečnostních značkách
      1. 5.2.2.2.1 Bezpečnostní značky musí splňovat dále uvedená ustanovení a odpovídat barvami, symboly a tvarem vzorům uvedeným v 5.2.2.2.2.
      2. POZNAMKA: V určitých případech jsou bezpečnostní značky v odstavci 5.2.2.2.2 znázorněny s vytečkovaným vnějším orámováním dle odstavce 5.2.2.2.1.1. Toto se nevyžaduje, je-li bezpečnostní značka umístěna na podkladu v kontrastní barvě.
        1. 5.2.2.2.1.1 Bezpečnostní značky, musí mít tvar čtverce postaveného na vrchol pod úhlem 45° s nejmenšími rozměry 100 mm x 100 mm. Bezpečnostní značky jsou opatřeny uvnitř po celé délce svého obvodu čarou stejné barvy jako symbol ve vzdálenosti 5 mm od jejich okraje. Bezpečnostní značky musí být umístěny na podkladu v kontrastní barvě, nebo musí být orámovány buď vytečkovanou, nebo plnou čarou. Jestliže to velikost kusu vyžaduje, smí mít bezpečnostní značky menší rozměry, pokud zůstanou zřetelně viditelné.
        2. 5.2.2.2.1.2 Láhve pro třídu 2 mohou být vzhledem ke svému tvaru, pozici a fixačním systémům pro přepravu, opatřeny bezpečnostními značkami představujícími smysl bezpečnostních značek uvedených v tomto oddílu, jejichž rozměry byly zmenšeny podle rozměrů uvedených v mezinárodní normě ISO 7225:1994 “Gas cylindeřs - Precautionary labels” (Plynové lahve - Výstražné bezpečnostní značky), aby mohly být umístěny na necylindrickou část takových lahví (hrdla). Nehledě na ustanovení v 5.2.2.1.6 se bezpečnostní značky mohou překrývat v rozsahu stanoveném normou ISO 7225. Avšak ve všech případech bezpečnostní značka hlavního nebezpečí a číslice uvedené na jakékoli bezpečnostní značce musí zůstat plně viditelné a symboly rozeznatelné.

          Prázdné nevyčištěné tlakové nádoby pro plyny třídy 2 mohou být přepravovány se zastaralými nebo poškozenými bezpečnostními značkami za účelem nového naplnění, popřípadě prohlídky a umístění nové bezpečnostní značky v souladu s platnými předpisy, nebo likvidace tlakové nádoby.

        1. 5.2.2.2.1.3 Bezpečnostní značky, jsou rozděleny na dvě poloviny. S výjimkou podtříd 1.4, 1.5 a 1.6 je horní polovina bezpečnostní značky vyhrazena pro obrazový symbol a dolní polovina pro texty, číslo třídy a popřípadě písmeno skupiny snášenlivosti.
        2. POZNÁMKA: U bezpečnostních značek pro třídy 1, 2, 3, 5.1, 5.2, 7, 8 a 9 se musí číslo příslušné třídy umístit v jejich dolním rohu. U bezpečnostních značek tříd 4.1, 4.2 a 4.3 jakož i tříd 6.1 a 6.2 se musí v dolním rohu umístit pouze číslice 4, popřípadě 6 (viz 5.2.2.2.2).
        1. 5.2.2.2.1.4 S výjimkou podtříd 1.4, 1.5 a 1.6 je u bezpečnostních značek třídy 1 v jejich dolní polovině uvedeno číslo podtřídy a písmeno skupiny snášenlivosti příslušné látky nebo předmětu. U bezpečnostních značek podtříd 1.4, 1.5 a 1.6 je v jejich horní polovině uvedeno číslo podtřídy a v jejich dolní polovině písmeno skupiny snášenlivosti.
        2. 5.2.2.2.1.5 Na bezpečnostních značkách, s výjimkou bezpečnostních značek pro třídu 7, uvedení jakéhokoli případného textu (jiného než číslo třídy) v prostoru pod symbolem musí být omezeno na údaje o povaze nebezpečí a o bezpečnostních opatřeních při manipulaci.
        3. 5.2.2.2.1.6 Symboly, text a čísla musí být dobře čitelné a nesmazatelné a na všech bezpečnostních značkách musí být uvedeny v černé barvě kromě:

          (a) bezpečnostní značky třídy 8, na které jsou eventuální text a číslo uvedeny v barvě bílé;

          (b) bezpečnostních značek se zeleným, červeným nebo modrým podkladem, na kterých symboly, text a čísla mohou být uvedeny v barvě bílé.

          (c) bezpečnostní značky podle vzoru č. 2.1 umístěné na lahve a malé nádobky obsahující plyny UN čísel 1011, 1075,1965 a 1978, kde mohou být uvedeny na podkladové barvě nádoby, jestliže je zajištěn jejich dostatečný kontrast.

        1. 5.2.2.2.1.7 Všechny bezpečnostní značky musí být schopné odolat povětrnostním účinkům bez podstatného snížení jejich čitelnosti.
      1. 5.2.2.2.2 Vzory bezpečnostních značek

        NEBEZPEČÍ TŘÍDY 1

        Výbušné látky a předměty

        NÁPISY A BEZPEČNOSTNÍ ZNAČKY NEBEZPEČÍ TŘÍDY 1 Výbušné látky a předměty

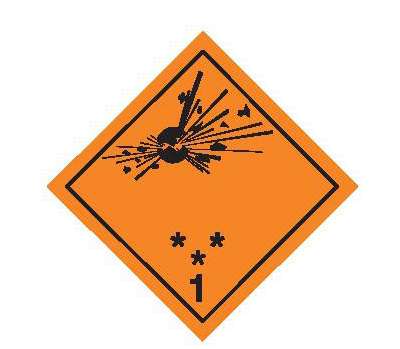

        (č. 1)
        Podtřídy 1.1, 1.2 a 1.3
        Symbol (vybuchující puma): černý;
        podklad: oranžový; číslice “1” v dolním rohu
        Obrázek
        NÁPISY A BEZPEČNOSTNÍ ZNAČKY NEBEZPEČÍ TŘÍDY 1 Výbušné látky a předměty
        ObrázekObrázekObrázek

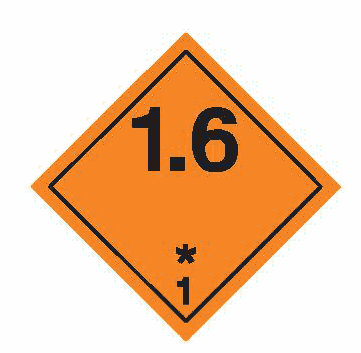

        (č. 1.4)(č. 1.5)(č. 1.6)
        Podtřída 1.4Podtřída 1.5Podtřída 1.6
        Podklad: oranžový; číslice: černé; výška číslic musí být asi 30 mm a tlouštka čáry asi 5 mm
        (u bezpečnostní značky o rozměrech 100 mm x 100 mm); číslice “1” v dolním rohu
        ** Údaj podtřídy – neudává se, je-li výbušnost vedlejším nebezpečím
        * Údaj skupiny snášenlivosti – neudává se, je-li výbušnost vedlejším nebezpečím

        NEBEZPEČÍ TŘÍDY 2

        Plyny

        NÁPISY A BEZPEČNOSTNÍ ZNAČKY NEBEZPEČÍ TŘÍDY 1 Výbušné látky a předměty NEBEZPEČÍ TŘÍDY 2 Plyny
        ObrázekObrázek

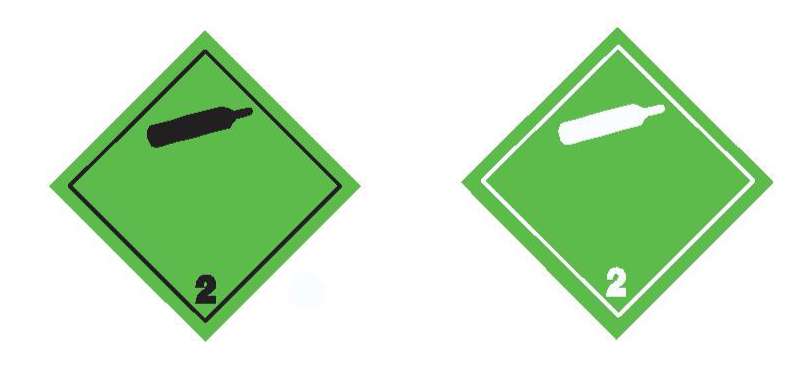

        (č. 2.1)(č. 2.2)
        Hořlavé plynyNehořlavé, netoxické plyny
        Symbol (plamen): černý nebo bílý;Symbol (plynová láhev): černý nebo bílý;
        (kromě provedení podle 5.2.2.2.1.6(c))podklad: zelený; číslice “2” v dolním rohu
        podklad: červený; číslice “2“ v dolním rohu
        NÁPISY A BEZPEČNOSTNÍ ZNAČKY NEBEZPEČÍ TŘÍDY 1 Výbušné látky a předměty NEBEZPEČÍ TŘÍDY 2 Plyny

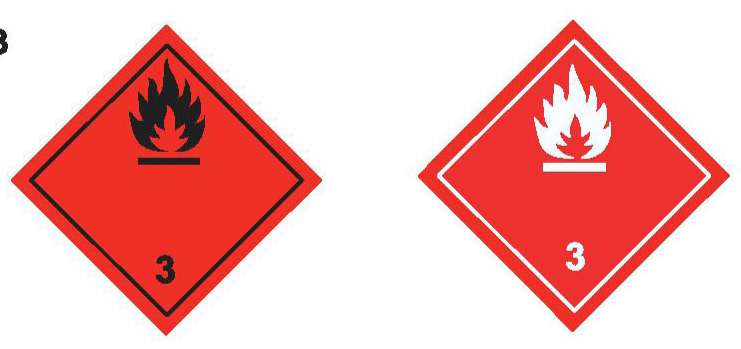

        ObrázekNEBEZPEČÍ TŘÍDY 3
        Hořlavé kapaliny        		Obrázek

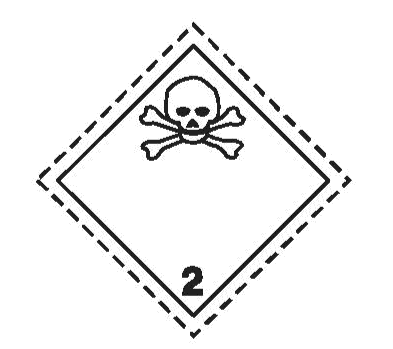

        (č. 2.3)(č. 3)
        Toxické plynySymbol (plamen): černý nebo bílý;
        Symbol (lebka na zkřížených kostech): černý;podklad: bílý; číslice “2” v dolním rohu
        podklad: bílý; číslice “2” v dolním rohu
        NÁPISY A BEZPEČNOSTNÍ ZNAČKY NEBEZPEČÍ TŘÍDY 1 Výbušné látky a předměty NEBEZPEČÍ TŘÍDY 2 Plyny
        NEBEZPEČNÉ TŘÍDY 4.1
        Hořlavé tuhé látky, samovolně
        se rozkládající látky a
        znecitlivěné tuhé výbušné látky        		NEBEZPEČÍ TŘÍDY 4.2
        Samozápalné látky        		NEBEZPEČÍ TŘÍDY 4.3
        Látky, které ve styku s vodou vyvíjejí hořlavé plyny
        ObrázekObrázekObrázek

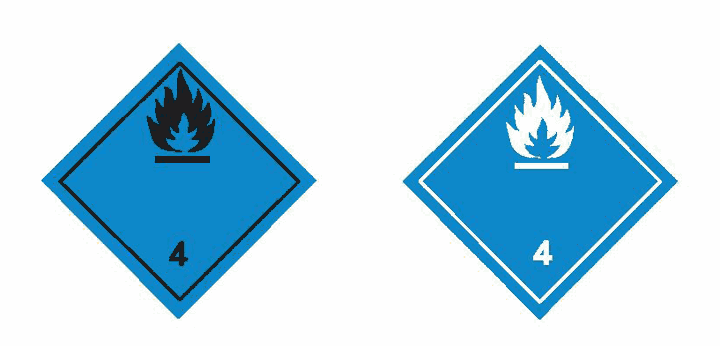

        (č. 4.1)(č. 4.2)(č. 4.3)
        Symbol (plamen): černý;Symbol (plamen): černý;Symbol (plamen): černý nebo bílý;
        podklad: bílý se sedmi svislými podklad: horní polovina bílá a dolní podklad: modrý;
        červenými pruhy;polovina červená;číslice “4“ v dolním rohu
        číslice “4“ v dolním rohučíslice “4“ v dolním rohu

        NEBEZPEČÍ TŘÍDY 5.1

        Látky podporující hoření

        NÁPISY A BEZPEČNOSTNÍ ZNAČKY NEBEZPEČÍ TŘÍDY 1 Výbušné látky a předměty NEBEZPEČÍ TŘÍDY 2 Plyny NEBEZPEČÍ TŘÍDY 5.1 Látky podporující hoření
        Obrázek
        (č. 5.1)
        Symbol (plamen nad kruhem): černý;
        podklad: žlutý
        číslice “5.1“ v dolním rohu

        NEBEZPEČÍ TŘÍDY 5.2

        Organické peroxidy

        NÁPISY A BEZPEČNOSTNÍ ZNAČKY NEBEZPEČÍ TŘÍDY 1 Výbušné látky a předměty NEBEZPEČÍ TŘÍDY 2 Plyny NEBEZPEČÍ TŘÍDY 5.1 Látky podporující hoření NEBEZPEČÍ TŘÍDY 5.2 Organické peroxidy
        Obrázek

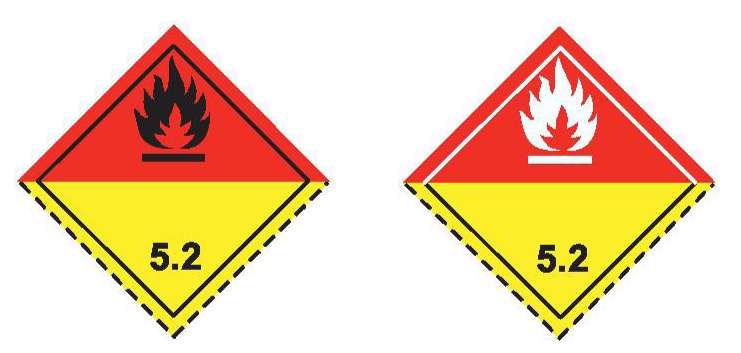

        (č. 5.2)
        Symbol (plamen): černý nebo bílý;
        podklad: horní polovina červená; dolní polovina žlutá;
        číslice “5.2“ v dolním rohu

        NEBEZPEČÍ TŘÍDY 6.1

        Toxické látky

        NÁPISY A BEZPEČNOSTNÍ ZNAČKY NEBEZPEČÍ TŘÍDY 1 Výbušné látky a předměty NEBEZPEČÍ TŘÍDY 2 Plyny NEBEZPEČÍ TŘÍDY 5.1 Látky podporující hoření NEBEZPEČÍ TŘÍDY 5.2 Organické peroxidy NEBEZPEČÍ TŘÍDY 6.1 Toxické látky
        Obrázek
        (č. 6.1)
        Symbol (lebka na zkřížených kostech): černý;
        podklad: bílý; číslice “6“ v dolním rohu

        NEBEZPEČÍ TŘÍDY 6.2

        Infekční látky

        NÁPISY A BEZPEČNOSTNÍ ZNAČKY NEBEZPEČÍ TŘÍDY 1 Výbušné látky a předměty NEBEZPEČÍ TŘÍDY 2 Plyny NEBEZPEČÍ TŘÍDY 5.1 Látky podporující hoření NEBEZPEČÍ TŘÍDY 5.2 Organické peroxidy NEBEZPEČÍ TŘÍDY 6.1 Toxické látky NEBEZPEČÍ TŘÍDY 6.2 Infekční látky
        Obrázek
        (č. 6.2)
        V dolní polovině bezpečnostní značky mohou být uvedeny nápisy: “INFEKČNÍ LÁTKA”
        a “Při poškození nebo úniku uvědomte neprodleně veřejné zdravotnické orgány”;
        Symbol (kruh, který je překryt třemi srpky měsíce) a údaje: černé;
        podklad: bílý; číslice “6“ v dolním rohu

        NEBEZPEČÍ TŘÍDY 7

        Radioaktivní látky

        NÁPISY A BEZPEČNOSTNÍ ZNAČKY NEBEZPEČÍ TŘÍDY 1 Výbušné látky a předměty NEBEZPEČÍ TŘÍDY 2 Plyny NEBEZPEČÍ TŘÍDY 5.1 Látky podporující hoření NEBEZPEČÍ TŘÍDY 5.2 Organické peroxidy NEBEZPEČÍ TŘÍDY 6.1 Toxické látky NEBEZPEČÍ TŘÍDY 6.2 Infekční látky NEBEZPEČÍ TŘÍDY 7 Radioaktivní látky
        ObrázekObrázekObrázek

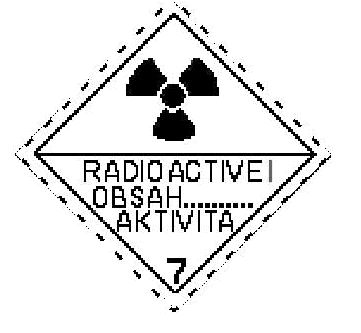

        (č. 7A)(č. 7B)(č. 7C)
        Kategorie I – BÍLÁKategorie II – ŽLUTÁKategorie III – ŽLUTÁ
        Symbol záření (trojlístek): černý;Symbol záření (tojlístek): černý;
        podklad: bílý;podklad: horní polovina žlutá s bílým okrajem, dolní polovina bílá;
        text (předepsaný): černý v dolní polovinětext (předepsaný): černý v dolní polovině bezpečnostní značky:
        bezpečnostní značky:“RADIOACTIVE”
        “RADIOACTIVE”“CONTENTS ...”
        “CONTENTS ...”“ACTIVITY ...”;
        “ACTIVITY ...”;v černě orámovaném poli: “TRANSPORT INDEX”
        za výrazem “RADIOACTIVE” následuje za výrazem “RADIOACTIVE” následují
        svislý červený pruh;dva svislé červené pruhy; tři svislé červené pruhy;
        číslice “7” v dolním rohučíslice “7” v dolním rohu
        Obrázek
        (č. 7E)
        Štěpné látky třídy 7
        Podklad bílý;
        text (předepsaný): černá v horní polovině bezpečnostní značky: “FISSILE”;
        v černě orámovaném poli v doní polovině bezpečnostní značky:
        “CRITICALITY SAFETY INDEX”;
        číslice «7» v dolním rohu

        NEBEZPEČÍ TŘÍDY 8

        Žíravé látky

        NÁPISY A BEZPEČNOSTNÍ ZNAČKY NEBEZPEČÍ TŘÍDY 1 Výbušné látky a předměty NEBEZPEČÍ TŘÍDY 2 Plyny NEBEZPEČÍ TŘÍDY 5.1 Látky podporující hoření NEBEZPEČÍ TŘÍDY 5.2 Organické peroxidy NEBEZPEČÍ TŘÍDY 6.1 Toxické látky NEBEZPEČÍ TŘÍDY 6.2 Infekční látky NEBEZPEČÍ TŘÍDY 7 Radioaktivní látky NEBEZPEČÍ TŘÍDY 8 Žíravé látky
        Obrázek
        (č. 8)
        Symbol (kapky padající z jedné zkumavky na kov a z druhé zkumavky
        na ruku): černý;
        Podklad: horní polovina: bílá; dolní polovina: černá s bílým okrajem;
        číslice “8” v dolním rohu

        NEBEZPEČÍ TŘÍDY 9

        Jiné nebezpečné látky a předměty

        NÁPISY A BEZPEČNOSTNÍ ZNAČKY NEBEZPEČÍ TŘÍDY 1 Výbušné látky a předměty NEBEZPEČÍ TŘÍDY 2 Plyny NEBEZPEČÍ TŘÍDY 5.1 Látky podporující hoření NEBEZPEČÍ TŘÍDY 5.2 Organické peroxidy NEBEZPEČÍ TŘÍDY 6.1 Toxické látky NEBEZPEČÍ TŘÍDY 6.2 Infekční látky NEBEZPEČÍ TŘÍDY 7 Radioaktivní látky NEBEZPEČÍ TŘÍDY 8 Žíravé látky NEBEZPEČÍ TŘÍDY 9 Jiné nebezpečné látky a předměty
        Obrázek
        (č. 9)
        Symbol (sedm svislých pruhů v horní polovině):
        černý; podklad: bílý;
        podtržená číslice “9” v dolním rohu
