Sdělení Ministerstva zahraničních věcí o přijetí změn Řádu pro mezinárodní železniční přepravu nebezpečných věcí (RID), který je Přípojkem C k Úmluvě o mezinárodní železniční přepravě (COTIF)

Použití uvedené normy je povinné.

Pro posouzení konstrukčního typu a prohlídku a zkoušku cisteren se z níže uvedené tabulky vybere jedna norma použitelná podle označení ve sloupci (4).

Sloupec (3) uvádí pododdíly kapitoly 6.8, kterým norma odpovídá.

Normy se použijí v souladu s 1.1.5.

Rozsah platnosti každé normy je uveden v klauzuli o rozsahu platnosti normy, pokud není uvedeno jinak v tabulce dole.

Pro zohlednění vědeckého a technického pokroku, anebo v případech, kdy v odstavci 6.8.2.6 nejsou uvedeny žádné normy, anebo pro řešení zvláštních aspektů, které nejsou uvažovány v žádné normě uváděné v odstavci 6.8.2.6, může příslušný orgán schválit použití technických předpisů, které zabezpečí zachování stejné úrovně bezpečnosti. Cisterny však musí splňovat minimální požadavky oddílu 6.8.2.

Jakmile může být použita norma nově uvedená v 6.8.2.6, příslušný orgán zruší uznání příslušného technického předpisu. Může být použito přechodné období končící nejpozději dnem vstupu v platnost příštího vydání RID.

Příslušný orgán musí sekretariátu OTIF předat seznam technických předpisů, které uznává a aktualizuje seznam, pokud se změní. Tento seznam musí obsahovat následující údaje: název a datum předpisů, předmět předpisů a údaje o tom, kde mohou být předpisy získány. Sekretariát musí tyto informace zveřejnit na svých webových stránkách.

Norma, která byla přijata k odkazu pro příští vydání RID, smí být příslušným úřadem schválena k použití bez oznámení sekretariátu OTIF.

Pro prohlídky, zkoušky a označování smí být použita také norma uvedená v pododdíle 6.8.2.6.

1. 6.8.3.1 Konstrukce nádrží
   1. 6.8.3.1.1 Nádrže určené pro přepravu stlačených nebo zkapalněných plynů nebo rozpuštěných plynů musí být vyrobeny z oceli.

      Odchylně od ustanovení uvedených v odstavci 6.8.2.1.12 lze připustit u bezešvých nádrží minimální tažnost 14 % a napětí σ nepřevyšující mezní hodnoty uvedené dále v závislosti na materiálech:

      (a) je-li poměr R_e/R_m (minimální zaručené charakteristiky po tepelném zpracování) větší než 0,66, avšak nejvýše 0,85:

      1. σ ≤ 0.75 R_e;

      (b) je-li poměr R_e/R_m (minimální zaručené charakteristiky po tepelném zpracování) větší než 0,85:

      1. σ ≤ 0.5 R_m.
   1. 6.8.3.1.2 Požadavky uvedené v oddílu 6.8.5 se vztahují na materiály a konstrukci svařovaných nádrží.

   2. 6.8.3.1.3	U nádrží s dvojitým pláštěm mohou být tloušťky stěn vnitřního pláště odchylně od odstavce 6.8.2.1.18 3 mm, pokud se použije materiál s minimální mezí pevnosti Rm = 490 N/mm2 a s minimální tažnosti při přetržení A = 30 %.	(Vyhrazeno)
      	Při použití jiných materiálů je nutné dodržet rovnocennou tloušťku stěny, která se vypočte dle vzorce v poznámce pod čarou 6 k odstavci 6.8.2.1.18, přičemž se dosadí za Rmo = 490 N/mm2 a za A = 30 %.
      	Vnější plášť musí být v tomto případě s tloušťkou stěny minimálně 6 mm, vztažen na měkkou ocel. Při použití jiných materiálů je nutno dodržet rovnocennou tloušťku stěny, která se vypočte podle vzorce v odstavci 6.8.2.1.18.

      Konstrukce bateriových vozů a MEGC

   1. 6.8.3.1.4 Lahve, trubkové nádoby, tlakové sudy a svazky lahví, jakož i články bateriových vozů nebo MEGC musí být konstruovány podle kapitoly 6.2.
   2. POZNÁMKA 1: Svazky lahví, které nejsou články bateriových vozů nebo MEGC musí splňovat požadavky kapitoly 6.2.
   3. POZNÁMKA 2: Cisterny jako články bateriových vozů a MEGC musí být konstruovány podle pododdílů 6.8.2.1 a 6.8.3.1.
   4. POZNÁMKA 3: Snímatelné cisterny¹⁸ se nepovažují za články bateriových vozů nebo MEGC.
   1. 6.8.3.1.5 Články a jejich upevňovací prvky

      bateriových vozidel

      a rám MEGC

      musí být schopné absorbovat při nejvyšší dovolené užitečné hmotnosti síly definované v 6.8.2.1.2. Při jakékoli síle nesmí namáhání v nejvíce namáhaném bodě článku nebo jeho upevňovacích prvků překročit hodnotu uvedenou v pododdíle 6.2.5.3 pro lahve, trubkové nádoby, tlakové sudy a svazky lahví a pro cisterny hodnotu σ uvedenou v odstavci 6.8.2.1.16.

   1. 6.8.3.1.6 Ostatní ustanovení pro konstrukci a výrobu cisternových a bateriových vozů

      Cisternové a bateriové vozy musí být vybaveny nárazníky s minimální dynamickou pracovní absorpcí 70 kJ. Tyto podmínky neplatí pro cisternové vozy a bateriové vozy, které jsou vybaveny prvky pro absorpci energie dle definice v 6.8.4, zvláštní ustanovení TE 22.

      (Vyhrazeno)

1. 6.8.3.2 Výstroj
   1. 6.8.3.2.1 Výpustná potrubí nádrží musí být možno uzavřít slepou přírubou nebo jiným, stejně spolehlivým zařízením. Pro nádrže určené pro přepravu hluboce zchlazených zkapalněných plynů mohou být tyto slepé příruby nebo jiná rovnocenná zařízení vybaveny tlak propouštějícími otvory průměru nejvýše 1,5 mm.
   2. 6.8.3.2.2 Nádrže určené k přepravě zkapalněných plynů smějí být opatřeny kromě otvorů předepsaných v odstavcích 6.8.2.2.2 a 6.8.2.2.4 otvory pro umístění stavoznaků, teploměrů, tlakoměrů a odvzdušňovacími otvory, jak to vyžaduje jejich provoz a bezpečnost.
   3. 6.8.3.2.3 Vnitřní uzavírací ventil všech otvorů pro plnění a všech otvorů pro vyprazdňování cisteren

      s vnitřním objemem větším než 1 m3

      k přepravě zkapalněných hořlavých nebo toxických plynů musí být rychlouzavíratelný a musí se automaticky uzavřít při nežádoucím pohybu cisterny nebo při požáru. Vnitřní uzavírací ventil musí být rovněž dálkově ovladatelný.

      Zařízení, které udržuje vnitřní uzávěr otevřený, např. kolejnicový hák, není součástí vozu.

   1. 6.8.3.2.4 Cisterny určené k přepravě zkapalněných hořlavých nebo toxických plynů musí mít všechny otvory o jmenovitém průměru větším než 1,5 mm, s výjimkou otvorů s pojistnými ventily a s výjimkou uzavřených odvzdušňovacích otvorů, vybaveny vnitřním uzávěrem.
   2. 6.8.3.2.5 Odchylně od požadavků uvedených v odstavcích 6.8.2.2.2, 6.8.3.2.3 a 6.8.3.2.4 mohou být cisterny určené k přepravě hluboce zchlazených zkapalněných plynů opatřeny vnějšími uzavíracími zařízeními namísto vnitřních, pokud jsou tato vnější zařízení vybavena ochranou proti vnějšímu poškození, která je alespoň rovnocenná ochraně stěny nádrže.
   3. 6.8.3.2.6 Teploměry, jsou-li jimi nádrže vybaveny, nesmějí procházet stěnou nádrže přímo do plynu nebo kapaliny.
   4. 6.8.3.2.7 Plnicí a vyprazdňovací otvory umístěné v horní části cisteren musí být opatřeny krom požadavků odstavce 6.8.3.2.3 dále druhým vnějším uzavíracím zařízením. Toto zařízení musí být možno uzavřít slepou přírubou nebo jiným, stejně spolehlivým zařízením.
   5. 6.8.3.2.8 Pojistné ventily musí splňovat požadavky uvedené v odstavcích 6.8.3.2.9 až 6.8.3.2.12.
   6. 6.8.3.2.9

      Cisterny určené pro přepravu stlačených, zkapalněných nebo rozpuštěných plynů mohou být vybaveny pojistnými ventily.

      Cisterny určené pro přepravu hořlavých zkapalněných plynů musí být vybaveny pojistnými ventily. Cisterny určené pro přepravu stlačených plynů, nehořlavých zkapalněných plynů nebo rozpuštěných plynů mohou být vybaveny pojistnými ventily.

      Pojistné ventily, pokud jsou namontovány, musí splňovat požadavky 6.8.3.2.9.1 až 6.8.3.2.9.5.

      1. 6.8.3.2.9.1 Pojistné ventily musí být schopny se automaticky otevřít při tlaku mezi 0,9 a 1,0 násobkem zkušebního tlaku cisterny, na níž jsou namontovány. Musí být takového typu, aby odolávaly dynamickému namáhání, včetně pohybu kapalin v nádrži. Používání ventilů se zátěží nebo ventilů s protizávažím je zakázáno. Požadovaná kapacita pojistných ventilů se vypočítá podle vzorce uvedeného v 6.7.3.8.1.1 a pojistný ventil musí odpovídat alespoň požadavku 6.7.3.9.

         Pojistné ventily musí být konstruovány tak, aby zabránily nebo byly chráněny před vniknutím vody nebo jiných cizích látek, které by mohly zhoršit jejich správnou funkci. Žádná ochrana nesmí zhoršit jejich výkonnost.

      1. 6.8.3.2.9.2 Jsou-li cisterny, u nichž je požadováno, aby byly hermeticky uzavřeny, vybaveny pojistnými ventily, musí být tyto ventily předřazeny průtržným kotoučem a splněny následující podmínky:

         (a) minimální průtržný tlak při 20 °C včetně tolerancí musí být větší nebo roven 1,0násobku zkušebního tlaku;

         (b) maximální průtržný tlak při 20 °C včetně tolerancí musí být roven 1,1násobku zkušebního tlaku; a

         (c) průtržný kotouč nesmí snižovat požadovanou vyprazdňovací kapacitu nebo správnou funkci pojistného ventilu

         V prostoru mezi průtržným kotoučem a pojistným ventilem musí být umístěn měřič tlaku nebo jiný vhodný měřič, aby bylo možné zjistit případné prasknutí, proražení nebo netěsnost kotouče.

      1. 6.8.3.2.9.3 Pojistné ventily musí být přímo připojeny k nádrži nebo přímo připojeny k výstupu z průtržného kotouče.
      2. 6.8.3.2.9.4 Každé vyústění pojistného ventilu musí být umístěno na vrchol nádrže co nejblíže k příčnému středu nádrže, jak je to přiměřeně proveditelné. Všechna vyústění pojistného ventilu musí být umístěna tak, aby za podmínek maximálního plnění byla ve výparném prostoru nádrže, a zařízení musí být uspořádána tak, aby zajistila neomezené vypouštění unikajících par. U hořlavých zkapalněných plynů musí být unikající páry vyvedeny přímo ven z nádrže takovým způsobem, aby se nemohly dostat pod nádrž. Ochranná zařízení, která odklánějí proud par, jsou dovolena pouze tehdy, nezmenšují-li kapacitu pojistného ventilu.
      3. 6.8.3.2.9.5 Musí být provedena opatření k ochraně pojistných ventilů před poškozením způsobeným převrácením nádrže nebo nárazem do nadzemních překážek. Pokud je to možné, nesmí bezpečnostní ventily vyčnívat mimo profil nádrže.
      4. 6.8.3.2.9.6 Značka pojistného ventilu
         1. 6.8.3.2.9.6.1 Cisterny vybavené pojistnými ventily v souladu s 6.8.3.2.9.1 až 6.8.3.2.9.5 musí být opatřeny značkou podle 6.8.3.2.9.6.3 až 6.8.3.2.9.6.6.
         2. 6.8.3.2.9.6.2 Cisterny nevybavené pojistnými ventily v souladu s 6.8.3.2.9.1 až 6.8.3.2.9.5 nesmí být opatřeny značkou podle 6.8.3.2.9.6.3 až 6.8.3.2.9.6.6.

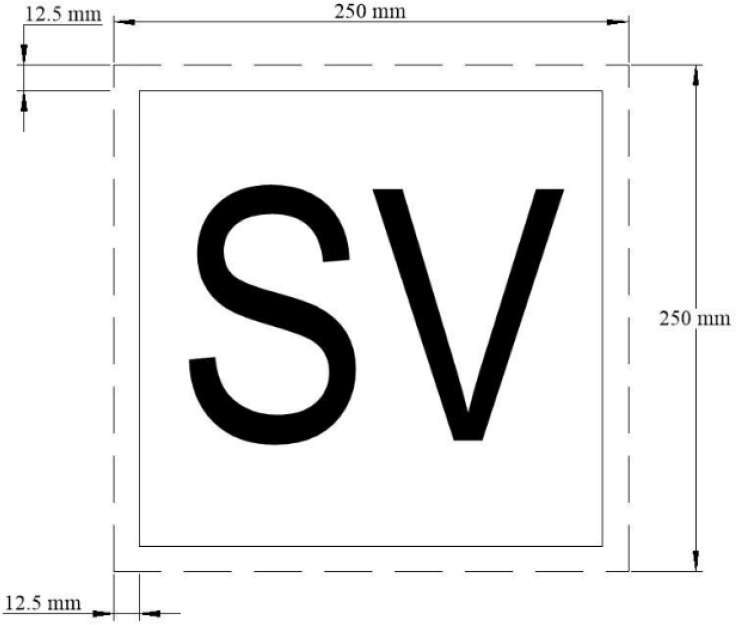

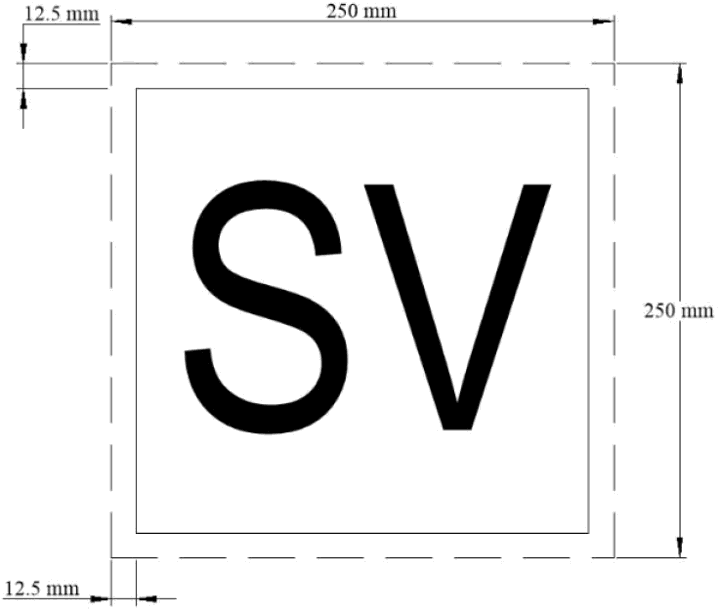

         3. 6.8.3.2.9.6.3 Značku tvoří bílý čtverec o minimálních rozměrech 250 mm × 250 mm. Čára uvnitř okraje musí být černá, rovnoběžná a přibližně 12,5 mm od vnější strany této čáry k vnějšímu okraji značky. Písmena „SV“ musí být černá, minimálně 120 mm vysoká a mít minimální tloušťku čáry 12 mm.

         1. 6.8.3.2.9.6.4

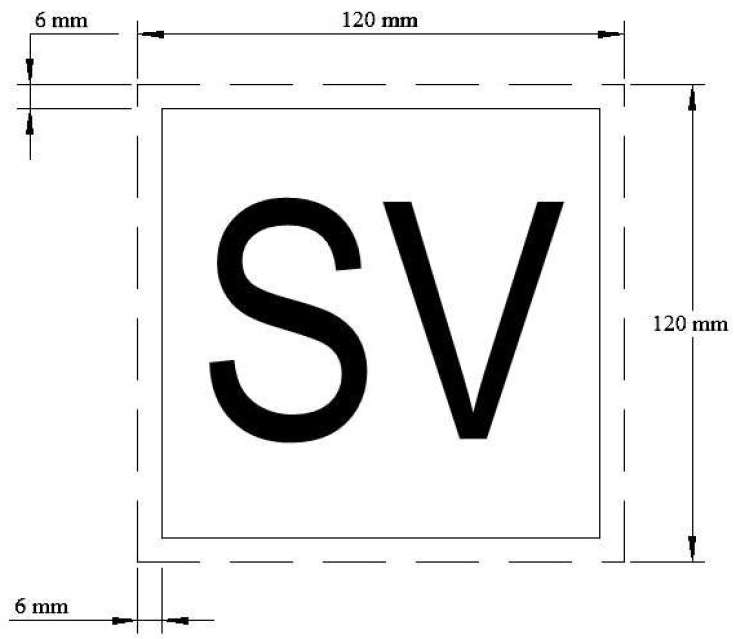

            (Vyhrazeno)	Pro cisternové kontejnery o objemu nejvýše 3 000 litrů lze značku zmenšit na rozměr nejméně 120 mm × 120 mm. Čára uvnitř okraje musí být černá, rovnoběžná a přibližně 6 mm od vnější strany této čáry k vnějšímu okraji značky. Písmena „SV“ musí být černá, minimálně 60 mm vysoká a mít minimální tloušťku čáry 6 mm.

         1. 6.8.3.2.9.6.5 Použitý materiál musí být odolný proti povětrnostním vlivům a musí být zajištěna trvanlivost značky. Značka se nesmí oddělit od svého podkladu v případě 15minutového působení ohně. Musí zůstat připevněna bez ohledu na orientaci cisterny.
         2. 6.8.3.2.9.6.6 Písmena “SV” musí být nesmazatelná a musí zůstat čitelná po 15 minutách působení ohně.
         3. 6.8.3.2.9.6.7

            Značky musí být umístěny na obou stranách cisternových vozů.

            Značky musí být umístěny na obou stranách a obou koncích cisternových kontejnerů. U cisternových kontejnerů o objemu menším než 3 000 litrů mohou být značky umístěny buď na obou stranách, nebo na obou koncích.

   1. 6.8.3.2.10 Pokud jsou cisterny určeny pro přepravu po moři, požadavky uvedené v odstavci 6.8.3.2.9 nezakazují montáž pojistných ventilů podle předpisů IMDG Code.
   2. 6.8.3.2.11 Cisterny určené pro přepravu hluboce zchlazených zkapalněných plynů musí být opatřeny dvěma nebo více na sobě nezávislými pojistnými ventily, které umožňují jejich otevření při nejvyšším provozním tlaku, který je uveden na cisterně. Dva z těchto pojistných ventilů musí být konstruovány tak, aby umožnily unikání plynů, které se tvoří odpařováním při normálním provozu, z cisterny takovým způsobem, aby tlak uvnitř cisterny v žádném okamžiku nepřekročil provozní tlak vyznačený na nádrži o více než 10 %.

      Jeden z těchto pojistných ventilů může být nahrazen průtržnou membránou, která se musí protrhnout při zkušebním tlaku.
