Sdělení Ministerstva zahraničních věcí o přijetí změn Řádu pro mezinárodní železniční přepravu nebezpečných věcí (RID), který je přípojkem C k Úmluvě o mezinárodní železniční přepravě (COTIF)

1. 6.7.5.4.1 Prvky MEGC používané pro přepravu UN 1013 oxidu uhličitého a UN 1070 oxidu dusného musí být rozděleny do skupin s objemem nejvýše 3000 l, které jsou odděleny ventilem. Pokud jsou tato zařízení předepsána od příslušného orgánu země jejich používání, musí být MEGC pro jiné plyny vybaveny zařízeními pro vyrovnávání tlaku podle požadavků tohoto příslušného orgánu.
2. 6.7.5.4.2 Každý článek nebo skupina článků MEGC, který může být izolován, musí být vybaven jedním nebo více zařízeními pro vyrovnávání tlaku. Zařízení pro vyrovnávání tlaku musí být typu, který odolá dynamickým silám, včetně rázových vln kapalin, a konstruováno tak, aby se zabránilo vniknutí vnější věci, úniku plynu a vývoji nebezpečného zvýšeného tlaku.
3. 6.7.5.4.3 MEGC používané pro přepravu určitých nezchlazených plynů uvedených v pokynu pro přemístitelné cisterny T 50 v odstavci 4.2.5.2.6 mohou mít zařízení pro vyrovnávání tlaku podle požadavků příslušného organu země jejich používání. Pokud není MEGC vyhrazen pro přepravu určitého plynu a vybaven schváleným zařízením pro vyrovnávání tlaku vyrobeným z materiálů snášenlivých s přepravovaným plynem, musí zařízení pro vyrovnávání tlaku obsahovat průtržný kotouč předcházející pružinovému zařízení pro vyrovnávání tlaku. Prostor mezi průtržným kotoučem a zařízením musí být vybaven měřidlem tlaku nebo vhodným indikačním přístrojem. Toto uspořádání dovoluje odhalení protržení kotouče, propíchnutí nebo únik, který může způsobit špatnou činnost zařízení pro vyrovnávání tlaku. Průtržný kotouč se musí protrhnout při jmenovitém tlaku o 10 % vyšším než je počáteční vypouštěcí tlak pružinového zařízení pro vyrovnávání tlaku.
4. 6.7.5.4.4 V případě víceúčelových megc používaných pro přepravu nízkotlakých zkapalněných plynů se musí zařízení pro vyrovnávání tlaku otevřít při tlaku uvedeném v odstavci 6.7.3.7.1 pro plyn s nejvyšším dovoleným provozním tlakem z plynů, jejichž přeprava je v MEGC dovolena.

1. 6.7.5.5.1 Kombinovaná dodávková kapacita zařízení pro vyrovnávání tlaku, pokud je instalováno, musí být dostatečná, aby v případě celkového požáru MEGC nepřekročil tlak (včetně akumulace) uvnitř článků 120 % nastaveného tlaku zařízení pro vyrovnávání tlaku. Vzorec uvedený v CGA S-1.2-2003 Normy pro zařízení pro vyrovnání tlaku – Díl 2 – Cisterny pro nákladní přepravy a přemístitelné cisterny pro stlačené plyny; musí být použit pro stanovení nejmenší celkové průtokové kapacity pro systém zařízení pro vyrovnávání tlaku. CGA S-1.1-2003 Normy pro zařízení pro vyrovnání tlaku – Díl 1 – Lahve na stlačené plyny; může být použit pro stanovení vyrovnávací kapacity jednotlivých článků pro vyrovnávání tlaku. Pružinová zařízení pro vyrovnávání tlaku mohou být použita pro dosažení plné vypouštěcí kapacity předepsané v případě nízkotlakých zkapalněných plynů. v případě víceúčelových MEGC musí být kombinovaná dodávková kapacita zařízení pro vyrovnávání tlaku stanovena pro plyn, který vyžaduje nejvyšší dodávkovou kapacitu z plynů dovolených pro přepravu v MEGC.
2. 6.7.5.5.2 Pro stanovení celkové požadované kapacity zařízení pro vyrovnávání tlaku instalovaného na článcích pro přepravu zkapalněných plynů musí být zohledněny termodynamické vlastnosti plynu [viz např. CGA S-1.2-2003 Normy pro zařízení pro vyrovnání tlaku – Díl 2 – Cisterny pro nákladní přepravy a přemístitelné cisterny pro stlačené plyny; pro nízkotlaké zkapalněné plyny a CGA S-1.1- 2003 Normy pro zařízení pro vyrovnání tlaku – Díl 1 – Lahve na stlačené plyny; pro vysokotlaké zkapalněné plyny].

1. 6.7.5.6.1 Zařízení pro vyrovnávání tlaku musí být zřetelně a trvale označeno těmito údaji:

   (a) Jméno výrobce a příslušné výrobní číslo;

   (b) Tlak a teplota, na který je nastaveno vypouštění;

   (c) Datum poslední zkoušky

   (d) Příčný průtokový průřez pružinových zařízení pro vyrovnávání tlaku a průtržných kotoučů v mm².

1. 6.7.5.6.2 Jmenovitá průtoková kapacita vyznačená na pružinovém zařízení pro vyrovnávání tlaku musí být stanovena podle ISO 4126-1: 2004 a ISO 4126-7:2004.

1. 6.7.5.7.1 Spoje k zařízení pro vyrovnávání tlaku musí být dostatečných rozměrů, aby umožnily neomezeně propustit požadované vypouštění do zařízení pro vyrovnávání tlaku. Žádný uzavírací ventil nesmí být vestavěn mezi nádrž a zařízení pro vyrovnávání tlaku, kromě zdvojeného zařízení pro údržbu nebo jiných důvodů a uzavíracích ventilů sloužících pro uzamčení otevřeného zařízení v provozu nebo uzavíracích ventilů vzájemně uzamčených tak, že alespoň jeden ze zdvojených je vždy provozuschopný a schopný splnit požadavky pododdílu 6.7.5.5. Nesmí být žádná překážka pro otevírání vedení k ventilačnímu zařízení nebo k zařízení pro vyrovnávání tlaku, která by mohla omezit nebo uzavřít průtok z nádrže do tohoto zařízení. Otvor celým potrubím a spoji musí mít nejméně stejnou průtočnou plochu jako vstup do zařízení pro vyrovnávání tlaku, ke kterému jsou připojeny. Jmenovitý rozměr výpustného potrubí musí být nejméně tak velký, jako je výstup ze zařízení pro vyrovnávání tlaku. Otvory od vyústění zařízení pro vyrovnávání tlaku, pokud jsou používány, musí vypouštět přebytečné páry nebo kapaliny do atmosféry za podmínek minimálního zpětného tlaku do zařízení pro vyrovnávání tlaku.

1. 6.7.5.8.1 Každé zařízení pro vyrovnávání tlaku při nejvyšším dovoleném plnění musí být spojeno s výparným prostorem článků pro přepravu zkapalněných plynů. Zařízení pro vyrovnávání tlaku, pokud jsou instalována, musí být tak uspořádána, aby se zajistilo vypouštění unikajících par nahoru a neomezeně pro zabránění srážení unikajícího plynu nebo kapaliny na MEGC, jeho článcích nebo osobách. Pro, hořlavé plyny, pyroforní a podporující hoření, musí být unikající plyn usměrněn od článků takovým způsobem, aby nemohl narážet na jiné články. Tepelně odolná ochranná zařízení, která odklánějí proud plynu, jsou dovolena pouze tehdy, pokud nezmenšují požadovanou kapacitu zařízení pro vyrovnávání tlaku.
2. 6.7.5.8.2 Uspořádání musí být provedena tak, aby zabránila přístupu nepovolaných osob k zařízení pro vyrovnávání tlaku a chránila tato zařízení před poškozením způsobeným převrácením MEGC.

Pokud je MEGC určen pro hmotnostní plnění, musí být vybaven jedním nebo více měřícími zařízeními. Skleněné stavoznaky a měřidla vyrobené z jiného křehkého materiálu nesmějí být použity.

1. 6.7.5.10.1 MEGC musí být konstruovány a vyráběny s podpěrnou konstrukcí zajišťující jejich bezpečnou základnu během přepravy. Síly uvedené v odstavci 6.7.5.2.8 a koeficient bezpečnosti uvedený v odstavci 6.7.5.2.10 musí být zohledněny při konstrukci. Zarážky, rámy, podstavce nebo jiné podobné konstrukce jsou přípustné.
2. 6.7.5.10.2 Kombinovaná namáhání způsobená konstrukční výstrojí článků (např. podstavce, rámy atd.) a zvedací a spouštěcí zařízení MEGC nesmějí způsobit nadměrné namáhání v jakémkoli článku. V žádném případě nesmějí být výstroj nebo úchyty přivařeny přímo k článkům.
3. 6.7.5.10.3 Při konstrukci podpěr a rámu musí být zohledněny účinky klimatické koroze
4. 6.7.5.10.4 Pokud nejsou MEGC během přepravy chráněny podle pododdílu 4.2.5.3, musí být články a provozní výstroj chráněny proti poškození nádrže a provozní výstroje podélným nebo příčným nárazem nebo převrácením. Vnější spojovací prvky musí být chráněny tak, aby byl vyloučen únik obsahu článků při nárazu nebo převrácení MEGC na tyto spojovací prvky. Zvláštní pozornost musí být věnována ochraně sběrného potrubí. Příklady takové ochrany:

   (a) Ochrana proti bočnímu nárazu, kterou mohou tvořit podélné výztuže;

   (b) Ochrana proti převrácení, kterou mohou tvořit výztužné prstence nebo výztuže upevněné napříč rámu;

   (c) Ochrana proti nárazu zezadu, kterou může tvořit nárazník nebo rám;

   (d) Ochrana článků a provozní výstroje proti poškození nárazem nebo převrácením použitím rámu ISO podle příslušných ustanovení ISO 1496-3:1995.

1. 6.7.5.11.1 Příslušný orgán nebo jím pověřená organizace vydává osvědčení o schválení typu konstrukce pro jakoukoli novou konstrukci MEGC. Toto osvědčení ověřuje, že MEGC byl prohlédnut tímto orgánem, je vhodný pro její zamýšlený účel a odpovídá požadavkům této kapitoly a příslušným ustanovením pro plyny kapitoly 4.1 uvedeným v pokynu pro balení P200. Pokud jsou série MEGC vyráběny beze změny konstrukce, platí osvědčení pro tyto série. Osvědčení se musí odvolávat na zkušební protokol typu, materiály konstrukce sběrného potrubí, normy, podle kterých byly články vyrobeny, a schvalovací číslo. Schvalovací číslo musí tvořit mezinárodní rozlišovací značka státu předepsaná v Úmluvě o silničním provozu, Vídeň 1968, a registrační číslo. Jakákoliv alternativní ujednání podle pododdílu 6.7.1.2 musí být uvedena v osvědčení. Schválení konstrukce může sloužit pro schválení menších MEGC vyrobených z materiálů téhož druhu a tloušťky, stejnou výrobní technologií a s identickými podpěrami, rovnocennými uzávěry a dalším příslušenstvím.
2. 6.7.5.11.2 Zkušební protokol schválení konstrukčního typu musí obsahovat nejméně toto:

   (a) Výsledky zkoušky vhodného rámu uvedené v ISO 1496-3:1995;

   (b) Výsledky první prohlídky a zkoušky uvedené v odstavci 6.7.5.12.3;

   (c) Výsledky nárazové zkoušky uvedené v odstavci 6.7.5.12.1; a

   (d) Schvalovací doklad ověřující, že lahve a trubkové nádoby splňují příslušné normy.

1. 6.7.5.12.1 MEGC odpovídající definici kontejneru podle Mezinárodní úmluvy o bezpečnosti kontejnerů (KBK) z roku 1972 v platném znění, nesmějí být používány. Jejich použití je možné pouze tehdy, pokud se reprezentativní vzorek každého konstrukčního typu úspěšně ověří zkouškou dynamického nárazu podle Příručky zkoušek a kritérií, díl IV, odstavec 41.
2. 6.7.5.12.2 Články a součásti výstroje každého MEGC musí být prohlédnuty a zkoušeny před jeho prvním uvedením do provozu (první prohlídka a zkouška). Potom musí být MEGC podrobeny prohlídce a zkoušce v nejvýše pětiletých intervalech (periodická prohlídka a zkouška po pěti letech). Mimořádná prohlídka a zkouška musí být provedena bez ohledu na datum poslední periodické prohlídky a zkoušky, pokud je to nezbytné podle odstavce 6.7.5.12.5.
3. 6.7.5.12.3 První prohlídka a zkouška MEGC musí zahrnovat kontrolu konstrukčních charakteristik, vnitřní a vnější prohlídku MEGC a jeho spojovacích prvků vzhledem k plynům, které v ní mají být přepravovány, a tlakovou zkoušku provedenou zkušebními tlaky podle pokynu pro balení P200 uvedeného v pododdíle 4.1.4.1. Tlaková zkouška sběrného potrubí může být provedena jako hydraulická zkouška nebo použitím jiné kapaliny nebo plynu po dohodě a se souhlasem příslušného orgánu nebo jím pověřené organizace. Před uvedením MEGC do provozu musí být též provedeny zkouška těsnosti a zkouška uspokojivého provozu celé provozní výstroje. Pokud byly články a jejich spojovací prvky tlakově zkoušeny odděleně, musí být po jejich spojení podrobeny zkoušce těsnosti.
4. 6.7.5.12.4 Periodická prohlídka a zkouška po pěti letech musí zahrnovat vnější prohlídku konstrukce, článků a provozní výstroje podle odstavce 6.7.5.12.6. Články a potrubí musí být zkoušeny periodicky ve lhůtách uvedených v pokynu pro balení P200 a podle ustanovení uvedených v pododdíle 6.2.1.6. Pokud byly články a jejich spojovací prvky tlakově zkoušeny odděleně, musí být po jejich spojení podrobeny zkoušce těsnosti.
5. 6.7.5.12.5 Mimořádná prohlídka a zkouška je nezbytná, pokud MEGC vykazuje zřetelně poškozené nebo zkorodované plochy nebo únik nebo jiné okolnosti, které ukazují nedostatky, jež by mohly ovlivnit celistvost MEGC. Rozsah mimořádné prohlídky a zkoušky musí záviset na rozsahu poškození a zhoršení MEGC. Musí zahrnovat nejméně prohlídky požadované v odstavci 6.7.5.12.6.
6. 6.7.5.12.6 Prohlídky musí zajistit, že:

   (a) články jsou zvnějšku prohlédnuty se zaměřením na promáčknutí, korozi nebo odření, záhyby, zkroucení, vady ve svarech nebo jiné okolnosti, včetně úniku, které by mohly způsobit, že MEGC není bezpečný pro přepravu;

   (b) potrubí, ventily systém a těsnění jsou prohlédnuty se zaměřením na zkorodované plochy, závady a jiné okolnosti, včetně úniku, které by mohly způsobit, že MEGC není bezpečný pro plnění, vyprazdňování nebo přepravu;

   (c) chybějící nebo ztracené šrouby nebo matice na jakémkoli spojení příruby nebo slepé příruby jsou nahrazeny nebo utěsněny;

   (d) všechna pojistná zařízení a ventily jsou bez koroze, zkroucení a jakéhokoli poškození nebo vady, které by mohly zabránit jejich normální činnosti. Uzavírací zařízení a samočinné uzavírací ventily musí být uvedeny v činnost pro prokázání vlastní provozuschopnosti;

   (e) požadovaná značení na megc jsou čitelná a v souladu s příslušnými požadavky; a

   (f) rám, podpěry a zařízení pro zdvih MEGC jsou v uspokojivém stavu.

1. 6.7.5.12.7 Prohlídky a zkoušky v odstavcích 6.7.5.12.1, 6.7.5.12.3, 6.7.5.12.4 a 6.7.5.12.5 musí být provedeny organizací nebo za účasti organizace schválené příslušným orgánem. Pokud je tlaková zkouška součástí prohlídky a zkoušky, musí být provedena zkušebním tlakem vyznačeným na štítku MEGC. Během tlakové zkoušky musí být MEGC kontrolován na jakýkoliv únik z článků, potrubí nebo výstroje.
2. 6.7.5.12.8 Pokud se objeví jakákoli nebezpečná okolnost, MEGC nesmí být vrácen do provozu, pokud nebyl opraven a nebyl podroben příslušným prohlídkám a zkouškám.

1. 6.7.5.13.1 Každý MEGC musí být vybaven nerezavějícím kovovým štítkem trvale upevněným na výrazném místě snadno přístupném pro kontrolu. Kovový štítek nesmí být připevněn na článcích. Články musí být označeny podle kap. 6.2. Na štítku musí být vyznačeny vyražením nebo jinou podobnou metodou nejméně následující údaje:

   (a) Informace o vlastníku

   (i) Registrační číslo vlastníka;

   (b) Informace o výrobě

   (i) Země výroby;

   (ii) Rok výroby;

   (iii) Jméno nebo značka výrobce;

   (iv) Výrobní sériové číslo;

   (c) Informace o schválení

   (i) Symbol Spojených národů pro obaly

   Tento symbol smí být použit pouze za účelem potvrzení, že obal, přemístitelná cisterna nebo megc vyhovuje odpovídajícím předpisům kapitoly 6.1, 6.2, 6.3, 6.5, 6.6 nebo 6.7;¹⁵

   (ii) Země schválení;

   (iii) Pověřená organizace pro schválení konstrukce;

   (iv) Číslo schválení konstrukčního typu;

   (v) Písmena „AA“, pokud byl konstrukční typ schválen podle alternativního ujednání (viz pododdílu 6.7.1.2);

   (d) Tlaky

   (i) Zkušební tlak (v barech nebo kPa (přetlak))¹⁶;

   (ii) Datum první tlakové zkoušky (měsíc a rok);

   (iii) Identifikační značka znalce první zkoušky;

   (e) Teploty

   (i) Rozmezí konstrukční teploty (ve °C)¹⁶;

   (f) Články/objem

   (i) Počet článků;

   (ii) Celkový objem naplněný vodou (v litrech)¹⁶;

   (g) Periodické zkoušky

   (i) Druh poslední provedené periodické zkoušky (5 let nebo mimořádná zkouška);

   (ii) Datum a typ poslední periodické zkoušky (měsíc a rok);

   (iii) Identifikační značka pověřeného místa, které provádělo nebo ověřilo posledn zkoušku.

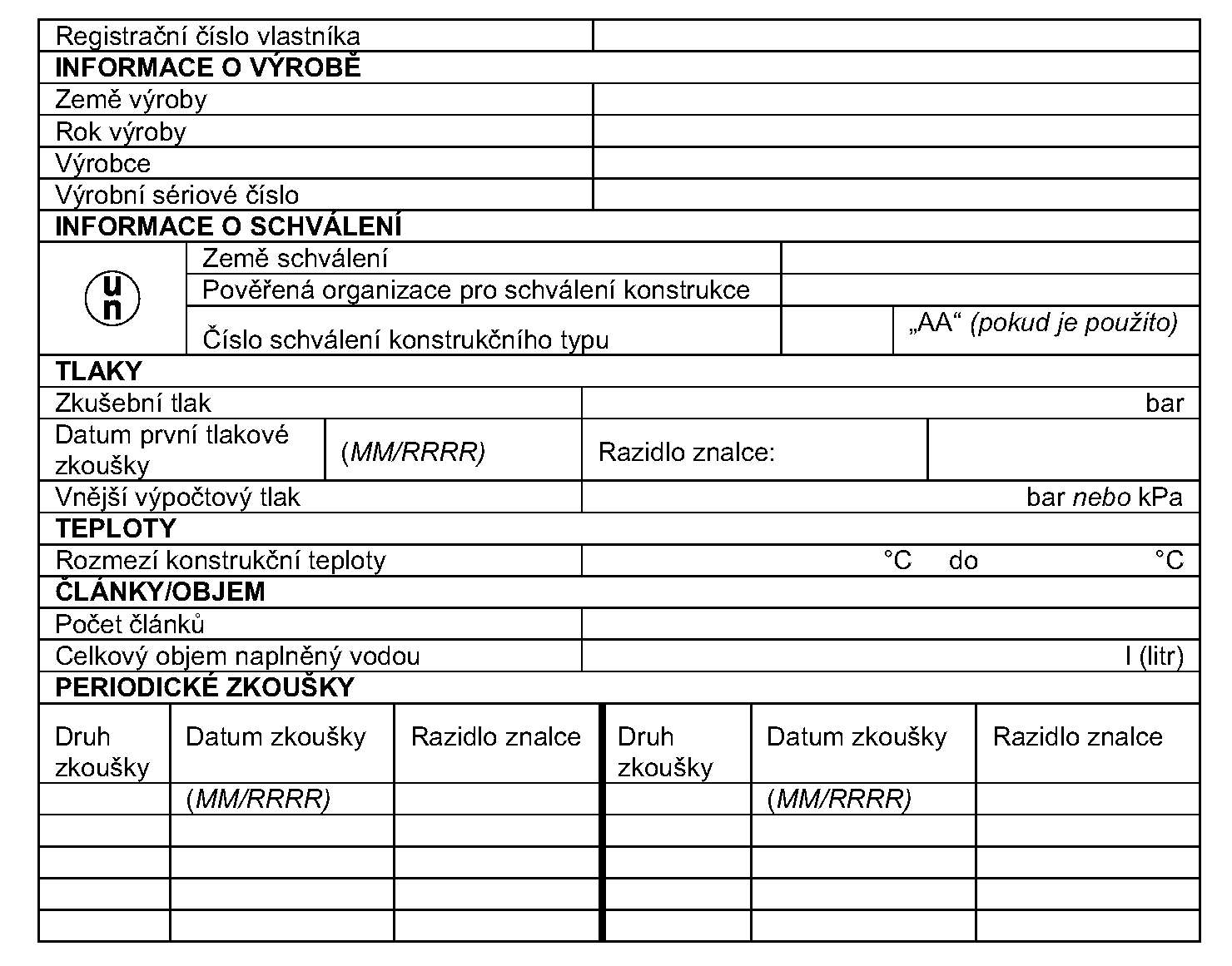

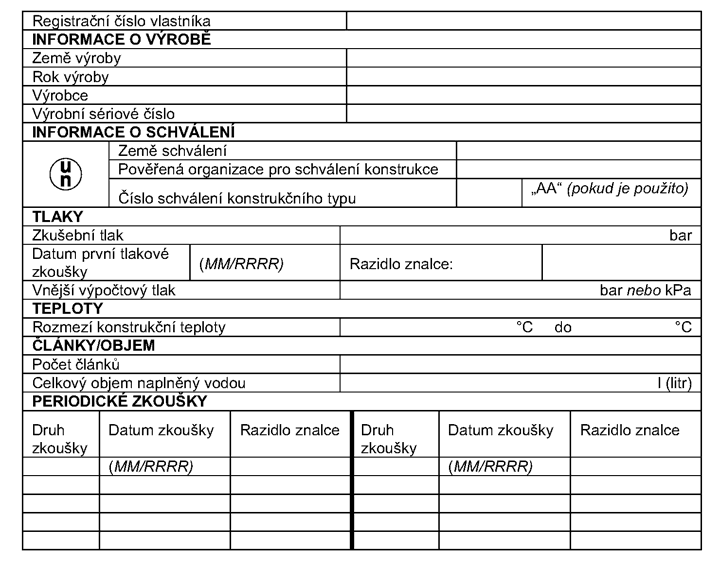

   Obrázek 6.7.5.13.1: Příklad značení identifikačního štítku



1. 6.7.5.13.2 Následující údaje musí být trvanlivě vyznačeny na kovovém štítku pevně zajištěném na MEGC:

   Jméno provozovatele

   Nejvyšší dovolená užitečná hmotnost ________kg

   Pracovní tlak při 15 °C ________bar

   Nejvyšší dovolená celková hmotnost (MPGM) ________kg

   Vlastní hmotnost ________kg
