- 6.7.4.5.2 Každý plnicí a vyprazdňovací otvor přemístitelných cisteren používaných pro přepravu hořlavých zchlazených zkapalněných plynů musí být vybaven nejméně třemi vzájemně nezávislými uzavíracími zařízeními v sérii, prvním uzavíracím ventilem umístěným co nejblíže k plášti, druhým uzavíracím ventilem a třetím slepou přírubou nebo rovnocenným zařízením. Uzavírací ventil, nejbližší k plášti, musí být rychle uzavíratelným zařízením, které uzavírá automaticky v případě nežádoucího pohybu přemístitelné cisterny během plnění nebo vyprazdňování nebo vzniku požáru. Toto zařízení musí být také možno dálkově ovládat.
- 6.7.4.5.3 Každý plnicí a vyprazdňovací otvor přemístitelných cisteren používaných pro přepravu nehořlavých hluboce zchlazených zkapalněných plynů musí být vybaven nejméně dvěma vzájemně nezávislými uzavíracími zařízeními v sérii, prvním uzavíracím ventilem umístěným co nejblíže k plášti, druhým slepou přírubou nebo rovnocenným zařízením.
- 6.7.4.5.4 Pro části potrubí, které zůstávají uzavřeny na obou stranách a kde může být uzavřena kapalina, musí být zajištěna metoda automatického vyrovnávání tlaku pro zabránění zvýšení tlaku vyvinutého v potrubí.
- 6.7.4.5.5 Vakuově izolované cisterny nemusí mít kontrolní otvory.
- 6.7.4.5.6 Vnější spojovací prvky musí být, pokud je to možné, seskupeny.
- 6.7.4.5.7 Každý spoj na přemístitelné cisterně musí být zřetelně označen s uvedením své funkce.
- 6.7.4.5.8 Každý uzavírací ventil nebo jiné uzavírací prostředky musí být konstruovány a vyrobeny na tlak nádrže MAWP a vyšší s ohledem na teploty očekávané během přepravy. Všechny uzavírací ventily se šroubovými uzávěry musí být uzavírány pravotočivým pohybem ručního kola. Pro ostatní ventily musí být poloha (otevřeno-zavřeno) a směr uzavírání zřetelně vyznačeny. Všechny uzavírací ventily musí být konstruovány tak, aby se zabránilo nežádoucímu otevření.
- 6.7.4.5.9 Pokud jsou použita tlaková zařízení, musí být spoje těchto zařízení pro kapaliny a páru opatřeny ventilem co možná nejblíže k plášti, aby se při poškození tlakových zařízení zabránilo uniku naplněné věci.
- 6.7.4.5.10 Potrubí musí být konstruováno, vyrobeno a instalováno tak, aby se zabránilo nebezpečí poškození působením tepelné roztažnosti a smršťování mechanických rázů a vibrací. Všechna potrubí musí být z vhodného kovového materiálu. Pro ochranu před únikem způsobeným ohněm se musí používat výhradně ocelové potrubí a svařované spoje musí být mezi pláštěm a spojem k prvnímu uzávěru jakéhokoli vývodu. Metoda připojení uzávěru k tomuto spoji musí být odsouhlasena příslušným orgánem nebo jím pověřenou organizací. Spoje potrubí musí být svařeny všude, kde je to nezbytné.
- 6.7.4.5.11 Spoje v měděném potrubí musejí být spájeny nebo mít rovnocenně silné kovové spojení. Bod tavení pájecích materiálů nesmí být vyšší než 525 °C. Spoje nesmějí snižovat pevnost potrubí, což se může stát u šroubových spojů.
- 6.7.4.5.12 Materiály konstrukce ventilů a příslušenství musí mít uspokojivé vlastnosti při nejnižší provozní teplotě přemístitelné cisterny.
- 6.7.4.5.13 Průtržný tlak všech potrubí a spojovacích prvků potrubí nesmí být menší než nejvyšší čtyřnásobek MAWP nádrže nebo čtyřnásobek tlaku, kterému může být podrobena v provozu činností čerpadla nebo jiného zařízení (kromě zařízení na vyrovnávání tlaku).
- 6.7.4.6 Zařízení pro vyrovnávání tlaku
- 6.7.4.6.1 Každá nádrž musí být vybavena dvěma nezávislými pružinovými zařízeními pro vyrovnávání tlaku. Zařízení pro vyrovnávání tlaku se musí otevírat automaticky při tlaku nejméně MAWP a být plně otevřeny při tlaku rovném 110 % MAWP. Tato zařízení se musí po vypuštění uzavírat při tlaku nižším nejvýše o 10 % otevíracího tlaku a musí zůstat uzavřena při všech nižších tlacích. Zařízení pro vyrovnávání tlaku musí být typu, který bude odolávat dynamickým silám včetně pohybu kapaliny.
- 6.7.4.6.2 Nádrže pro nehořlavé hluboce zchlazené zkapalněné plyny a vodík mohou mít kromě toho průtržné kotouče v sérii s pružinovými zařízeními pro vyrovnávání tlaku, jak je uvedeno v odstavcích 6.7.4.7.2 a 6.7.4.7.3.
- 6.7.4.6.3 Zařízení pro vyrovnávání tlaku musí být konstruováno tak, aby se zabránilo vniknutí cizí věci, úniku kapaliny a vývoji nebezpečného zvýšeného tlaku.
- 6.7.4.6.4 Zařízení pro vyrovnávání tlaku musí být schválena příslušným orgánem nebo jím pověřenou organizací.
- 6.7.4.7 Kapacita a nastavení zařízení pro vyrovnávání tlaku
- 6.7.4.7.1 V případě ztráty podtlaku ve vakuově izolované cisterně nebo ztráty 20 % izolace cisterny izolované tuhými materiály musí být kombinovaná kapacita všech instalovaných zařízení pro vyrovnávání tlaku dostatečná, aby tlak (včetně akumulace) uvnitř nádrže nepřekročil 120 % MAWP.
- 6.7.4.7.2 Pro nehořlavé hluboce zchlazené zkapalněné plyny (kromě kyslíku) a vodík může být tato kapacita dosažena použitím průtržných kotoučů paralelně s požadovanými zařízeními pro vyrovnávání tlaku. Průtržné kotouče se musí protrhnout při jmenovitém tlaku rovném zkušebnímu tlaku nádrže.
- 6.7.4.7.3 Za okolností popsaných v odstavcích 6.7.4.7.1 a 6.7.4.7.2 společně s kompletním prošlehnutím plamene musí být celková odpouštěcí kapacita všech instalovaných zařízení pro vyrovnávání tlaku dostatečná, aby omezila tlak v nádrži na zkušební tlak.
- 6.7.4.7.4 Požadovaná kapacita zařízení pro vyrovnávání tlaku musí být vypočtena podle technických předpisů uznávaných příslušným orgánem.11
- 6.7.4.8 Značení zařízení pro vyrovnávání tlaku
- 6.7.4.8.1 Každé zařízení pro vyrovnávání tlaku musí být zřetelně a trvale označeno těmito údaji:
(a) Tlak (v barech nebo kPa), na které je nastaveno vypouštění;
(b) Dovolená tolerance vypouštěcího tlaku pro pružinová zařízení pro vyrovnávání tlaku;
(c) Referenční teplota odpovídající nastavenému tlaku pro průtržné kotouče; a
(d) Nastavená průtoková kapacita zařízení v normálních krychlových metrech vzduchu za sekundu (m3/s);
(e) Příčný průtokový průřez pružinových zařízení pro vyrovnávání tlaku a průtržných kotoučů v mm2.
Pokud je to proveditelné, musí být uvedeny navíc následující údaje:
(f) Jméno výrobce a příslušné katalogové číslo zařízení pro vyrovnávání tlaku.
- 6.7.4.8.2 Nastavená průtoková kapacita označená na zařízení pro vyrovnávání tlaku musí být stanovena podle ISO 4126-1: 2004 a ISO 4126-7:2004.
- 6.7.4.8.1 Každé zařízení pro vyrovnávání tlaku musí být zřetelně a trvale označeno těmito údaji:
- 6.7.4.9 Spoje k zařízení pro vyrovnávání tlaku
Spoje k zařízení pro vyrovnávání tlaku musí být dostatečných rozměrů, aby umožnily neomezeně propustit požadované vypouštění do zařízení pro vyrovnávání tlaku. Žádný uzavírací ventil nesmí být vestavěn mezi nádrž a zařízení pro vyrovnávání tlaku, kromě zdvojeného zařízení pro údržbu nebo jiných důvodů a uzavíracích ventilů sloužících pro uzamčení otevřeného zařízení v provozu nebo uzavíracích ventilů vzájemně uzamčených tak, že jsou požadavky pododdílu 6.7.4.7 vždy splněny. Nesmí být žádná překážka pro otevírání vedení k ventilačnímu zařízení nebo k zařízení pro vyrovnávání tlaku, která by mohla omezit nebo uzavřít průtok z nádrže do tohoto zařízení. Otvory od vyústění zařízení pro vyrovnávání tlaku, pokud jsou používány, musí vypouštět přebytečné páry nebo kapaliny do atmosféry za podmínek minimálního zpětného tlaku do zařízení pro vyrovnávání tlaku.
- 6.7.4.10 Umístění zařízení pro vyrovnávání tlaku
- 6.7.4.10.1 Každé vyústění zařízení pro vyrovnávání tlaku musí být umístěno na vrchol nádrže co nejblíže podélnému a příčnému středu nádrže, jak je to proveditelné. Všechna vyústění zařízení pro vyrovnávání tlaku musí být umístěna tak, aby byla za podmínek maximálního plnění ve výparném prostoru nádrže, a zařízení musí být uspořádáno tak, aby zajistilo neomezené vypouštění unikajících par. U zchlazených zkapalněných plynů musí být unikající páry vyvedeny přímo ven z nádrže takovým způsobem, aby se nemohly dostat pod cisternu. Ochranná zařízení, která odklánějí proud par, jsou dovolena pouze tehdy, nezmenšují-li kapacitu zařízení pro vyrovnávání tlaku.
- 6.7.4.10.2 Uspořádání musí být provedeno tak, aby zabránilo přístupu nepovolaných osob k zařízení pro vyrovnávání tlaku a chránilo tato zařízení před poškozením způsobeným převrácením přemístitelné cisterny.
- 6.7.4.11 Stavoznaky (měrná zařízení)
- 6.7.4.11.1 Pokud je přemístitelná cisterna určena pro hmotnostní plnění, musí být vybavena jedním nebo více měřícími zařízeními. Skleněné stavoznaky a měřidla vyrobená z křehkého materiálu, která jsou v přímém styku s obsahem nádrže, nesmějí být použity.
- 6.7.4.11.2 Spoj pro měření podtlaku musí být proveden v plášti.
- 6.7.4.12 Podpěry, rámy, zvedací a spouštěcí vybavení přemístitelných cisteren
- 6.7.4.12.1 Přemístitelné cisterny musí být konstruovány a vyráběny s podpěrnou konstrukcí zajišťující jejich bezpečnou základnu během přepravy. Síly uvedené v odstavci 6.7.4.2.12 a koeficient bezpečnosti uvedený v odstavci 6.7.4.2.13 musí být zohledněny při konstrukci. Zarážky, rámy, podstavce nebo jiné podobné konstrukce jsou přípustné.
- 6.7.4.12.2 Kombinovaná namáhání způsobená konstrukční výstrojí přemístitelné cisterny (např. podstavce, rámy atd.) a zvedací a spouštěcí zařízení nesmí způsobit nadměrné namáhání v jakékoli části nádrže. Stabilní zvedací a spouštěcí zařízení musí být namontováno na všech přemístitelných cisternách. Přednostně musí být upevněno na podpěry přemístitelné cisterny, avšak může být připevněno k výztužným deskám umístěným na nádrži v bodech jejích podpěr.
- 6.7.4.12.3 Při konstrukci podpěr a rámu se musí brát v úvahu účinky klimatické koroze.
- 6.7.4.12.4 Kapsy pro zvedací vidlice musí být uzavíratelné. Prostředky pro uzavření těchto kapes musí tvořit trvalou část rámu nebo musí být trvale připojeny k rámu. Jednokomorové přemístitelné cisterny o délce menší než 3,65 m nemusí mít tyto kapsy uzavíratelné, pokud:
(a) jsou nádrž a všechny spojovací prvky dobře chráněny proti úderům zvedacích vidlí; a
(b) vzdálenost mezi středy kapes pro zvedací vidlice je nejméně polovina maximální délky přemístitelné cisterny.
- 6.7.4.12.5 Pokud přemístitelné cisterny nejsou během přepravy chráněny podle pododdílu 4.2.3.3, nádrže a provozní výstroj musí být chráněny proti poškození nádrže a provozní výstroje podélným nebo příčným nárazem nebo převrácením. Vnější spojovací prvky musí být chráněny tak, aby byl vyloučen únik obsahu nádrže při nárazu nebo převrácení přemístitelné cisterny na tyto spojovací prvky. Příklady takové ochrany:
(a) Ochrana proti bočnímu nárazu, kterou mohou tvořit podélné výztuže chránící nádrž z obou stran na výškové úrovni jejího středu;
(b) Ochrana přemístitelné cisterny proti převrácení, kterou mohou tvořit výztužné prstence nebo výztuže upevněné napříč rámu;
(c) Ochrana proti nárazu zezadu, kterou může tvořit nárazník nebo rám;
(d) Ochrana nádrže proti poškození nárazem nebo převrácením použitím rámu ISO podle ISO 1496-3:1995;
(e) Ochrana přemístitelné cisterny před nárazem a převrácení vakuově izolačním pláštěm.
- 6.7.4.13 Schválení konstrukce
- 6.7.4.13.1 Příslušný orgán nebo jím pověřená organizace vydává osvědčení o schválení konstrukce pro jakoukoli novou konstrukci přemístitelné cisterny. Toto osvědčení ověřuje, že přemístitelná cisterna byla prohlédnuta tímto orgánem, je vhodná pro její zamýšlený účel a odpovídá požadavkům této kapitoly. Pokud jsou série přemístitelných cisteren vyráběny beze změny konstrukce, osvědčení platí pro celé série. Osvědčení se musí odvolávat na zkušební protokol typu, zchlazené zkapalněné plyny dovolené přepravovat, materiály konstrukce nádrže a schvalovací číslo. Schvalovací číslo musí tvořit mezinárodní rozlišovací značka státu předepsaná v Úmluvě o silničním provozu, Vídeň 1968, a registrační číslo. Jakákoli alternativní ujednání k pododdílu 6.7.1.2 musí být uvedena v osvědčení. Schválení konstrukce může sloužit pro schválení menších přemístitelných cisteren vyrobených z materiálů téhož druhu a tloušťky, stejnou výrobní technologií a s identickými podpěrami, rovnocennými uzávěry a dalším příslušenstvím.
- 6.7.4.13.2 Zkušební protokol typu pro schválení konstrukce musí obsahovat nejméně toto:
(a) Výsledky zkoušky vhodného rámu uvedené v ISO 1496-3:1995;
(b) Výsledky první prohlídky a zkoušky uvedené v odstavci 6.7.4.14.3;
(c) Výsledky nárazové zkoušky uvedené v odstavci 6.7.4.14.1, je-li předepsána.
- 6.7.4.14 Prohlídky a zkoušky
- 6.7.4.14.1 Přemístitelné cisterny odpovídající definici kontejneru podle Mezinárodní úmluvy o bezpečnosti kontejnerů (KBK) z roku 1972 v platném znění, nesmějí být používány. Jejich použití je možné pouze tehdy, pokud se reprezentativní vzorek každého konstrukčního typu úspěšně ověří zkouškou dynamického nárazu podle Příručky zkoušek a kritérií, díl IV, odstavec 41.
- 6.7.4.14.2 Nádrž a součásti výstroje každé přemístitelné cisterny musí být prohlíženy a zkoušeny před jejím prvním uvedením do provozu (první prohlídka a zkouška) a potom v nejvýše pětiletých intervalech (periodická prohlídka a zkouška po pěti letech) s prohlídkou a zkouškou v polovině této doby (periodická prohlídka a zkouška po dvou a půl letech). Prohlídka a zkouška může být provedena během tří měsíců před nebo po stanoveném datu. Mimořádná prohlídka a zkouška musí být provedena bez ohledu na datum poslední periodické prohlídky a zkoušky, pokud je to nezbytné podle odstavce 6.7.4.14.7.
- 6.7.4.14.3 První prohlídka a zkouška přemístitelné cisterny musí zahrnovat kontrolu konstrukčních charakteristik, vnitřní a vnější prohlídku přemístitelné cisterny a jejích spojovacích prvků vzhledem k hluboce zchlazeným zkapalněným plynům, které v ní mají být přepravovány, a tlakovou zkoušku podle zkušebních postupů uvedených v odstavci 6.7.4.3.2. Tlaková zkouška může být provedena jako hydraulická zkouška nebo použitím jiné kapaliny nebo plynu po dohodě s příslušným orgánem nebo jím pověřenou organizací. Před uvedením přemístitelné cisterny do provozu musí být též provedeny zkouška těsnosti a zkouška uspokojivého provozu celé provozní výstroje. Pokud byly nádrž a její spojovací prvky tlakově zkoušeny odděleně, musí být po jejich zkompletování podrobeny zkoušce těsnosti. Všechny svary vystavené úrovni plného namáhání v nádrži musí být zkontrolovány během první prohlídky a zkoušky rentgenem, ultrazvukem nebo jinou metodou nedestruktivní zkoušky. To se nevztahuje na plášť.
- 6.7.4.14.4 Periodická prohlídka a zkouška po 5 a 2,5 letech zahrnuje vnější prohlídku přemístitelných cisteren a jejich spojovacích prvků vzhledem k přepravovaným zchlazeným zkapalněným plynům, zkoušku těsnosti, zkoušku uspokojivého provozu celé provozní výstroje a indikátoru podtlaku, pokud je použit. V případě nevakuově izolovaných cisteren, plášť a izolace musí být sejmuty během 2,5leté a 5leté periodické prohlídky a zkoušky avšak pouze tehdy, pokud je to nezbytné pro spolehlivé hodnocení.
- 6.7.4.14.5 (Vypuštěno)
- 6.7.4.14.6 Přemístitelná cisterna nesmí být plněna a přistavována k přepravě po datu uplynutí platnosti poslední 5leté nebo 2,5leté periodické prohlídky a zkoušky, jak je požadováno v odstavci 6.7.4.14.2. Avšak přemístitelná cisterna naplněná před datem uplynutí platnosti poslední periodické prohlídky a zkoušky může být přepravována po dobu nepřesahující tři měsíce od uplynutí platnosti poslední periodické prohlídky a zkoušky. Kromě toho může být přemístitelná cisterna přepravována po datu uplynutí platnosti poslední periodické prohlídky a zkoušky:
(a) Po vyprázdnění, ale před vyčistěním, pro účely provedení příští požadované prohlídky a zkoušky před znovunaplněním; a
(b) Pokud není jinak schváleno příslušným orgánem, pro období nepřekračující šest měsíců od data uplynutí platnosti poslední periodické prohlídky a zkoušky, aby bylo možno vrátit nebezpečné věci k jejich likvidaci nebo recyklaci. Odvolávka na tuto výjimku musí být uvedena v přepravním dokladu.
- 6.7.4.14.7 Mimořádná prohlídka a zkouška je nezbytná, pokud přemístitelná cisterna vykazuje zřetelně poškozené nebo zkorodované plochy nebo únik nebo jiné okolnosti, které ukazují nedostatky, jež by mohly ovlivnit celistvost přemístitelné cisterny. Rozsah mimořádné prohlídky a zkoušky musí záviset na rozsahu poškození a zhoršení přemístitelné cisterny. Musí zahrnovat nejméně 2,5letou prohlídku a zkoušku podle odstavce 6.7.4.14.4.
- 6.7.4.14.8 Vnitřní prohlídka během první prohlídky a zkoušky musí zajistit, že nádrž je zkontrolována na proděravění, korozi nebo odřeniny, promáčknutí, zvlnění, vady ve svarech a jiné okolnosti, které by mohly vést k nezpůsobilosti cisterny pro bezpečnou přepravu.
- 6.7.4.14.9 Vnější prohlídka musí zajistit, že:
(a) Vnější potrubí, ventily, komprimující/chladicí systémy, pokud jsou použity, a těsnění jsou prohlédnuty se zaměřením na zkorodované plochy, závady nebo jiné okolnosti, včetně netěsností, které by mohly způsobit nezpůsobilost přemístitelné cisterny pro bezpečné plnění, vyprazdňování a přepravu;
(b) Nejsou žádné netěsnosti uzavíratelných vík a těsnění;
(c) Chybějící nebo ztracené šrouby nebo matice na jakémkoli spojení příruby nebo slepé příruby jsou nahrazeny nebo utěsněny;
(d) Všechna pojistná zařízení a ventily jsou bez koroze, zkroucení a jakéhokoli poškození nebo vady, které by mohly zabránit jejich normální činnosti. Uzavírací zařízení a samočinné uzavírací ventily musí být uvedeny v činnost pro prokázání vlastní provozuschopnosti;
(e) Požadovaná značení na přemístitelné cisterně jsou čitelná a v souladu s příslušnými požadavky; a
(f) Rám, podpěry a zařízení pro zdvih přemístitelné cisterny jsou v uspokojivém stavu.
- 6.7.4.14.10 Prohlídky a zkoušky v odstavcích 6.7.4.14.1, 6.7.4.14.3, 6.7.4.14.4 a 6.7.4.14.7 musí být provedeny znalcem nebo za účasti znalce schváleného příslušným orgánem nebo příslušným orgánem pověřenou organizací. Pokud je tlaková zkouška součástí prohlídky a zkoušky, musí být tlaková zkouška jedním údajem vyznačeným na štítku přemístitelné cisterny. Během tlakové zkoušky musí být přemístitelná cisterna kontrolována na jakýkoliv únik z cisterny, potrubí nebo výstroje.
- 6.7.4.14.11 Ve všech případech, kdy je prováděno řezání, opalování nebo sváření na nádrži, tyto práce musí být schváleny příslušným orgánem nebo jím pověřenou organizací s ohledem na předpisy pro tlakové nádoby používané pro konstrukci nádrže. Tlaková zkouška musí být s ohledem na původní tlakovou zkoušku provedena po ukončení těchto prací.
- 6.7.4.14.12 Pokud se objeví jakákoli nebezpečná okolnost, nesmí být přemístitelná cisterna vrácena do provozu, pokud nebyla opravena a zkouška není opakována s uspokojivým výsledkem.
- 6.7.4.15 Značení
- 6.7.4.15.1 Každá přemístitelná cisterna musí být vybavena nerezavějícím kovovým štítkem trvale upevněným na výrazném místě snadno přístupném pro kontrolu. Pokud z důvodů uspořádání přemístitelné cisterny nemůže být štítek trvale připevněn na těleso nádrže, musí být nádrž trvale označena nejméně údaji, požadovanými předpisy pro tlakové nádoby. Na štítku musí být vyznačeny vyražením nebo jinou podobnou metodou nejméně následující údaje:
(a) Informace o vlastníku
(i) Registrační číslo vlastníka;
(b) Informace o výrobě
(i) Země výroby;
(ii) Rok výroby;
(iii) Jméno nebo značka výrobce;
(iv) Výrobní sériové číslo;
(c) Informace o schválení
(i) Symbol Spojených národů pro obaly

Tento symbol smí být použit pouze za účelem potvrzení, že obal, přemístitelná cisterna nebo MEGC vyhovuje odpovídajícím předpisům kapitoly 6.1, 6.2, 6.3, 6.5, 6.6 nebo 6.7;12
(ii) Země schválení;
(iii) Pověřená organizace pro schválení konstrukce;
(iv) Číslo schválení konstrukčního typu;
(v) Písmena „AA“, pokud byl konstrukční typ schválen podle alternativního ujednání (viz pododdíl 6.7.1.2);
(vi) Předpis pro tlakové nádoby, podle kterého byla nádrž konstruována;
(d) Tlaky
(i) Nejvyšší dovolený provozní tlak (v barech nebo kPa (přetlak));13
(ii) Zkušební tlak (v barech nebo kPa (přetlak));13
(iii) Datum první tlakové zkoušky (měsíc a rok);
(iv) Identifikační značka znalce první zkoušky;
(e) Teploty
(i) Nejnižší konstrukční teplota (ve °C);13
(f) Materiály
(i) Materiál(y) nádrže a odvolávka(y) na normu(y) materiálu;
(ii) Rovnocenná tloušťka pro referenční ocel (v mm)13;
(g) Objem
(i) Objem nádrže naplněný vodou při 20 °C (v litrech)13.
(h) Izolace
(i) Údaj „tepelně izolováno” popř. „vakuově izolováno“;
(ii) Účinnost izolačního systému (tepelný příkon) (ve wattech);13
(i) Časová výdrž – pro každý hluboce zchlazený plyn povolený k přepravě v přemístitelné cisterně
(i) Úplné označení hluboce zchlazeného plynu;
(ii) Referenční časová výdrž (v dnech nebo hodinách);13
(iii) Počáteční tlak (v barech nebo kPa (přetlak));13
(iv) Stupeň plnění (v kg);13
(j) Periodické zkoušky
(i) Druh poslední provedené periodické zkoušky (2,5 roku, 5 let zkouška); nebo mimořádná zkouška);
(ii) Datum a typ poslední periodické zkoušky (měsíc a rok);
(iii) Identifikační značka pověřeného místa, které provádělo nebo ověřilo poslední zkoušku;

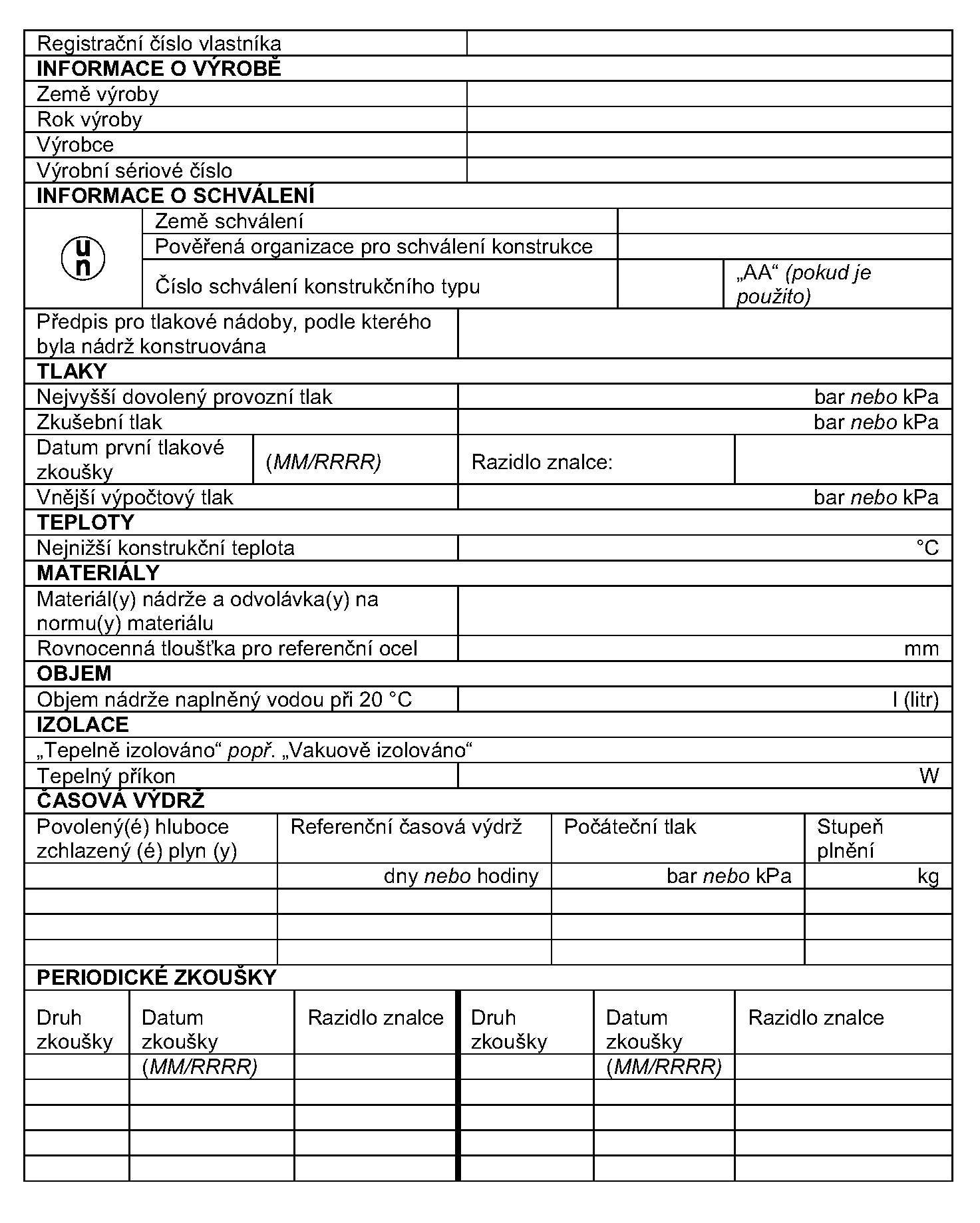

Obrázek 6.7.4.15.1: Příklad značení identifikačního štítku

- 6.7.4.15.2 Následující údaje musí být trvanlivě vyznačeny buď na přemístitelné cisterně samé, nebo na kovovém štítku pevně umístěném na přemístitelné cisterně:
Jméno vlastníka a provozovatele
Název hluboce zchlazeného zkapalněného plynu určeného k přepravě (a nejnižší střední teplota volně ložené látky) pokud je vyšší než 50 °C
Nejvyšší dovolená celková hmotnost (MPGM)_____ kg
Vlastní hmotnost _____kg
Skutečná doba naplnění přepravovaným plynem _____dní (hodin)
Pokyn pro přemístitelné cisterny podle odst. 4.2.5.2.6
- POZNÁMKA: Pro zařazení přepravovaných hluboce zchlazených zkapalněných plynů, viz též část 5.
- 6.7.4.15.1 Každá přemístitelná cisterna musí být vybavena nerezavějícím kovovým štítkem trvale upevněným na výrazném místě snadno přístupném pro kontrolu. Pokud z důvodů uspořádání přemístitelné cisterny nemůže být štítek trvale připevněn na těleso nádrže, musí být nádrž trvale označena nejméně údaji, požadovanými předpisy pro tlakové nádoby. Na štítku musí být vyznačeny vyražením nebo jinou podobnou metodou nejméně následující údaje:
- 6.7.4.15.3 Jestliže je přemístitelná cisterna konstruována a schválena pro manipulaci na otevřeném moři, musí být na identifikačním štítku uvedena slova „OFFSHORE PORTABLE TANK“.
- 6.7.5 Požadavky na konstrukci, výrobu, prohlídky a zkoušky UN vícečlánkových kontejnerů na plyn (MEGC) určených pro přepravu nezchlazených plynů
- 6.7.5.1 Definice
Pro účely tohoto oddílu se následujícími pojmy rozumí:
Alternativní ujednání znamená schválení příslušným orgánem pro přemístitelnou cisternu nebo MEGC, které byly konstruovány, vyrobeny nebo zkoušeny podle technických požadavků nebo zkušebních metod jiných, než uvedených v této kapitole;
Články jsou lahve, trubkové nádoby nebo svazky lahví;
Konstrukční výstroj znamená vyztužovací, upevňovací, ochranné a stabilizační členy článků;
Největší dovolená celková hmotnost (MEGC) znamená součet vlastní hmotnosti MEGC a největší dovolené užitečné hmotnosti pro přepravu;
Provozní výstroj znamená měřicí přístroje a plnicí, vyprazdňovací, ventilační a bezpečnostní zařízení;
Sběrné potrubí znamená soustavu potrubí a ventilů spojující plnicí a/nebo vyprazdňovací otvory článků;
UN vícečlánkové kontejnery na plyn (MEGC) jsou multimodální jednotky lahví, trubkových nádob a svazky lahví navzájem propojených sběrným potrubím, namontované na rámu. MEGC zahrnují provozní výstroj a konstrukční výstroj nezbytnou pro přepravu plynů;
Zkouška těsnosti znamená zkoušku používající plyn naplněný do článků a provozní výstroje MEGC na účinný vnitřní tlak nejméně 20 % zkušebního tlaku.
- 6.7.5.2 Všeobecné konstrukční a výrobní požadavky
- 6.7.5.2.1 MEGC musí být schopný plnění a vyprazdňování bez sejmutí své konstrukční výstroje. Musí být vybaven stabilizačními členy vně článků zabezpečujícími konstrukční celistvost pro manipulace a přepravu. MEGC musí být konstruovány a vyrobeny s podporami tvořícími bezpečnou základnu během přepravy a se zvedacími a spouštěcími úchyty, které umožňují zvedání MEGC, včetně jejich naplnění na největší dovolenou celkovou hmotnost. MEGC musí být konstruovány pro naložení na vozidlo, vůz, nebo námořní nebo vnitrozemská vodní plavidla a musí být vybaveny zarážkami, úchyty nebo příslušenstvím umožňujícím mechanickou manipulaci.
- 6.7.5.2.2 MEGC musí být konstruovány, vyrobeny a vybaveny tak, aby odolaly všem podmínkám, které mohou nastat během normálních podmínek manipulace a přepravy. Konstrukce musí být s ohledem na účinky dynamického zatížení a únavy.
- 6.7.5.2.3 Články MEGC musí být zhotoveny z bezešvé oceli a konstruovány a zkoušeny podle oddílu 6.2.1 a 6.2.2. Všechny články MEGC musí být stejného typu.
- 6.7.5.2.4 Články megc, spojovací prvky a potrubí musí být:
(a) snášenlivé s látkami určenými pro přepravu (viz ISO 11114-1:2012 a ISO 11114-2 :2000); nebo
(b) inertní nebo neutralizované chemickou reakcí.
- 6.7.5.2.5 Dotyk různých kovů, které by mohly způsobit poškození galvanickými účinky, není dovolen.
- 6.7.5.2.6 Materiály MEGC, včetně jakýchkoli zařízení, těsnění a příslušenství nesmějí nepříznivě ovlivnit plyny určené k přepravě v MEGC.
- 6.7.5.2.7 MEGC musí být konstruovány tak, aby odolaly beze ztráty obsahu nejméně vnitřnímu tlaku způsobenému obsahem a statickým, dynamickým a tepelným zatížením během normálních podmínek manipulace a přepravy. Konstrukce musí prokázat, že byly zohledněny únavové účinky způsobené těmito opakovanými namáháními v průběhu očekávané životnosti vícečlánkového kontejneru na plyn.
- 6.7.5.2.8 MEGC a jejich upevnění musí být schopny při nejvyšším dovoleném zatížení absorbovat následující jednotlivé statické síly:
(a) Ve směru jízdy: dvojnásobek MPGM násobená zemským zrychlením (g);14
(b) Vodorovně kolmo na směr jízdy: MPGM (pokud směr jízdy není jasně určen, síly musí být rovnocenné dvojnásobku MPGM) násobené zemským zrychlením (g);14
(c) Svisle vzhůru: MPGM násobená zrychlením (g); 14 a
(d) Svisle dolů: dvojnásobek MPGM (celkové zatížení včetně účinku gravitace) násobené zemským zrychlením (g) 14
- 6.7.5.2.9 Při silách uvedených v odstavci 6.7.5.2.8 nesmějí napětí v nejvíce namáhaném bodě článků překročit hodnoty uvedené buď v příslušných normách pododdílu 6.2.2.1, nebo pokud nejsou články konstruovány, vyrobeny a zkoušeny podle těchto norem, v technických předpisech nebo normách uznávaných nebo schválených příslušným orgánem země používání (viz oddíl 6.2.5).
- 6.7.5.2.10 U každé ze sil v odstavci 6.7.5.2.8 musí být zachován pro rám a upevnění koeficient bezpečnosti takto:
(a) Pro kovy mající výrazně definovanou mez průtažnosti koeficient 1,5 ve vztahu k zaručené mezi průtažnosti; nebo
(b) Pro kovy nemající výrazně definovanou mez průtažnosti koeficient 1,5 ve vztahu k zaručeným 0,2 % prokázané průtažnosti a pro austenitické oceli 1 % prokázané průtažnosti.
- 6.7.5.2.11 MEGC určené pro přepravu hořlavých zchlazených zkapalněných plynů musí být možno elektricky uzemnit.
- 6.7.5.2.12 Články musí být zajištěny takovým způsobem, aby se zabránilo nežádoucímu pohybu vzhledem ke konstrukci a koncentraci škodlivého místního napětí.
- 6.7.5.3 Provozní výstroj
- 6.7.5.3.1 Provozní výstroj musí být uspořádána nebo konstruována tak, aby byla chráněna proti poškození způsobeným zvýšením tlaku obsahu nádob během normálních podmínek manipulace a přepravy. Pokud spoj mezi rámem a nádrží dovoluje relativní pohyb mezi jednotlivými částmi konstrukce, výstroj musí být upevněna tak, aby dovolovala takový pohyb bez nebezpečí poškození provozních částí. Sběrné potrubí, vyprazdňovací prvky (potrubí, uzavírací ventily) a uzavírací ventil musí být chráněny proti nebezpečí utržení působením vnějších sil. Sběrné potrubí vedoucí k uzavíracím ventilům musí být dostatečně pružné, aby chránilo ventily a potrubí před střihem nebo zvýšením tlaku obsahem nádoby. Plnící a vyprazdňovací zařízení (včetně přírub nebo šroubových uzávěrů) a jakékoliv ochranné kryty musí umožňovat zajištění proti nežádoucímu otevření.
- 6.7.5.3.2 Každý článek určený pro přepravu toxických plynů (plynů skupin T, TF, TC, TO, TFC a TOC) musí být opatřen ventilem. Sběrné potrubí pro zkapalněné toxické plyny (plyny klasifikačních kódů 2T, 2TF, 2TC, 2TO, 2TFC a 2TOC) musí být konstruovány tak, aby mohly být články plněny odděleně a udržovány izolovaně uzavřené zaplombovaným (uzamykatelným) ventilem. Pro přepravu hořlavých plynů (plyny skupin F) musí být články rozdělené do skupin s objemem nejvýše 3000 litrů, které jsou odděleny ventilem.
