(a) jméno a adresu výrobce a navíc je-li žádost předložena pověřeným zástupcem, jeho jméno a adresu;

(b) podrobnosti jakéhokoliv odmítnutí schválení podobné žádosti jiným příslušným orgánem;

(c) důkaz, že bylo poskytnuto schválení pro původní konstrukční typ; a

(d) technickou dokumentaci, jak je popsána v 6.2.5.6.4.3. (h).

Postup pro schválení konstrukčního typu

(a) prozkoumat technickou dokumentaci pro ověření, že:

(I) konstrukce odpovídá příslušným ustanoveními normy a

(II) prototyp série byl vyroben ve shodě s technickou dokumentací a je reprezentantem konstrukce;

(b) ověřit, že byly provedeny výrobní kontroly požadované v 6.2.5.6.5;

(c) z prototypové výrobní serie vybrat tlakové nádoby a dohlížet na provedení zkoušek tlakových nádob požadovaných pro schválení konstrukčního typu.

(d) provést, pokud nebyly provedeny, prohlídky a zkoušky specifikované v normě pro tlakové nádoby, aby se zjistilo zda:

(I) norma byla použita a splněna a

(II) postupy přijaté výrobcem splňují požadavky normy a

(e) zajistit, že různá schvalovací šetření a zkoušky typu jsou správně odpovědně provedeny

Po úspěšném provedení zkoušek prototypu a všechny splnění všech příslušných požadavků v 6.2.5.6.4 byly splněny, musí být vydáno osvědčení o schválení konstrukčního typu, které musí obsahovat jméno a adresu výrobce, výsledky a závěry šetření a nezbytná ;údaje pro určení konstrukčního typu

Je-li výrobci odmítnuto schválení konstrukčního typu, poskytne příslušný orgán písemně podrobné důvody pro takové odmítnutí.

Výrobce musí informovat příslušný orgán o modifikacích schváleného konstrukčního typu, jak je specifikován v normě pro tlakovou nádobu. Následné schválení konstrukčního typu musí být vyžadováno, když takové modifikace představují novou konstrukci podle odpovídající normy pro tlakovou nádobu. Toto dodatečné schválení musí být dáno ve formě změny k původnímu osvědčení o schválení konstrukčního typu

Inspekční organizace, nebo její zástupce musí provést inspekci a certifikaci každé tlakové nádoby. Inspekční organizace vybraná výrobcem pro inspekci a zkoušení během výroby může být odlišná od inspekční organizace pro schvalovací zkoušení konstrukčního typu.

Pokud může být prokázáno k uspokojení inspekční organizace, že výrobce má vyškolené a kompetentní inspektory, nezávislé na výrobních operacích, mohou být inspekce prováděny těmito inspektory. V takovém případě musí výrobce uchovávat zprávy o školení těchto inspektorů.

Inspekční organizace musí ověřit, že inspekce provedené výrobcem a zkoušky provedené na těchto tlakových nádobách jsou v souladu s normou a požadavky ADR. Když je zjištěn nesoulad v souvislosti s touto inspekcí a zkouškou, může být povolení k provádění inspekcí vlastními inspektory výrobce.odňato.

Výrobce musí po schválení inspekční organizací vydat prohlášení o shodě s certifikovaným konstrukčním typem. Použití certifikačního značení tlakové nádoby musí být považováno za prohlášení, že tlaková nádoba je v souladu s příslušnými normami pro tlakovou nádobu a s požadavky tohoto systému posuzování a s ADR. Inspekční organizace musí sama opatřit, nebo pověřit výrobce opatřit tlakové nádoby certifikační značkou a registrační značkou inspekční organizace každou schválenou tlakovou nádobu.

Certifikát o shodě podepsaný inspekční organizací musí být vydán výrobcem před naplněním tlakových nádob.

Záznamy o schválení konstrukčního typu a osvědčení o shodě musí být uchovávány výrobcem a inspekční organizací po dobu nejméně 20 let.

UN certifikované opakovaně plnitelné tlakové nádoby musí být jasně a čitelně značeny pomocí certifikačních značek a zvláštních značek tlakových nádob. Tato značení musí být trvale připevněna (např. vyražením vyrytím, nebo vyleptáním )na tlakovou nádobu. Značky musí být na rameni, vrchním konci,nebo hrdle tlakové nádoby, nebo na trvale připevněné součásti tlakové nádoby (např. přivařený límec). S výjimkou značení UN musí být minimální rozměr značek 5 mm pro tlakové nádoby o Ø větším nebo rovném 140mm a 2,5 mm pro tlakové nádoby s Ø menším než 140mm. Minimální rozměr (UN) značení musí být 10 mm pro tlakové nádoby s Ø větším nebo rovným 140 mm a 5mm pro tlakové nádoby o Ø menším než 140mm.

1. 6.2.5.7.1 Musí se použít následující tyto certifikační značky:

   (a) UN obalový symbol

   Tento symbol bude vyznačen pouze na tlakových nádobách splňujících požadavky ADR pro UN certifikované tlakové nádoby.

   (c) Technická norma (např. ISO 9809-1) použitá pro konstrukci, výrobu a zkoušení.

   (d) Písmeno (a) označující zemi schválení, jak je značená rozlišovacími značkami motorových vozidel v mezinárodním provozu;

   (e) identifikační značka, nebo razítko inspekční organizace, která je registrována příslušným orgánem země schvalující značení;

   (f) datum první inspekce, rok (4 číslice) následované měsícem (2 číslice) oddělené lomítkem (např. “/“).

1. 6.2.5.7.2 Musí se použít následující provozní značení:

   (g) zkušební tlak v barech, kterému předcházejí písmena „PH“ a po kterém následují písmena „BAR“;

   (h) Vlastní hmotnost tlakové nádoby (tara) zahrnující všechny trvale připojené integrální části (např. kroužek límce, kroužek paty atd.) v kilogramech, následovaná písmeny „KG“. Tato hmotnost nesmí zahrnovat hmotnost ventilu, čepičky ventilu nebo krytu ventilu, žádný povlak nebo porézní hmotu pro acetylen. Vlastní hmotnost (tara) musí být vyjádřena pomocí tří platných číslic poslední číslice se zaokrouhluje nahoru. Pro láhve menší než 1 kg musí být hmotnost vyjádřena dvěma platnými čísly, poslední číslice se zaokrouhluje;

   (i) Minimální zaručená tloušťka stěny tlakové nádoby v milimetrech následovaná písmeny „MM“. Toto značení se nevyžaduje pro tlakové nádoby s hydraulickým vnitřním objemem menším nebo rovným 1 litr nebo pro kompozitní láhve;

   (i) v případě tlakové nádoby určené pro přepravu stlačených plynů UN 1001 acetylen rozpuštěný a UN 3374 acetylen, bez rozpouštědla, pracovní tlak v barech, kterému předcházejí písmena „PW“;

   (j) v případě zkapalněných plynů, hydraulický vnitřní objem v litrech, vyjádřený na tři platná čísla, poslední číslice se zaokrouhluje dolů, po kterém následuje písmeno „L“. Jestliže hodnota minimálního nebo jmenovitého hydraulického vnitřního objemu je celé číslo, mohou být číslice za desetinnou čárkou zanedbány;

   (k) v případě UN 1001, acetylen rozpuštěný celková prázdné tlakové nádoby, připojení a příslušenství, které se během plnění neodnímají a porézního materiálu, rozpouštědla a saturačního plynu vyjádřená na dvě platná číslice, poslední číslice se zaokrouhluje dolů, následovaná písmeny „KG“.

   (l) v případě UN 3374 acetylen bez rozpouštědla, celkovou hmotnost prázdné tlakové nádoby, připojení a příslušenství, které se během plnění neodnímají, a porésního materiálu vyjádřené na dvě platné číslice (poslední číslice se zaokrouhluje dolů) následovaná písmeny „KG“.

1. 6.2.5.7.3 Použijí se následující výrobní značky:

   (m) označení závitu láhve ( např. 25E)

   (n) Značka výrobce registrovaná příslušným orgánem. Když země výroby není stejná jako země schválení, musí značce výrobce předcházet značka země výroby, jak je udána pomocí rozlišujících značek pro motorová vozidla v mezinárodním provozu. Značka země a značka výrobce musí být odděleny mezerou nebo lomítkem.

   (o) Sériové číslo přidělené výrobcem

   (p) V případě ocelových tlakových nádob a kompozitních tlakových nádob s ocelovou vložkou určených pro přepravu plynů s rizikem vodíkového zkřehnutí, písmeno „H“ udávající snášenlivost oceli ( viz ISO 1114-1:1997).

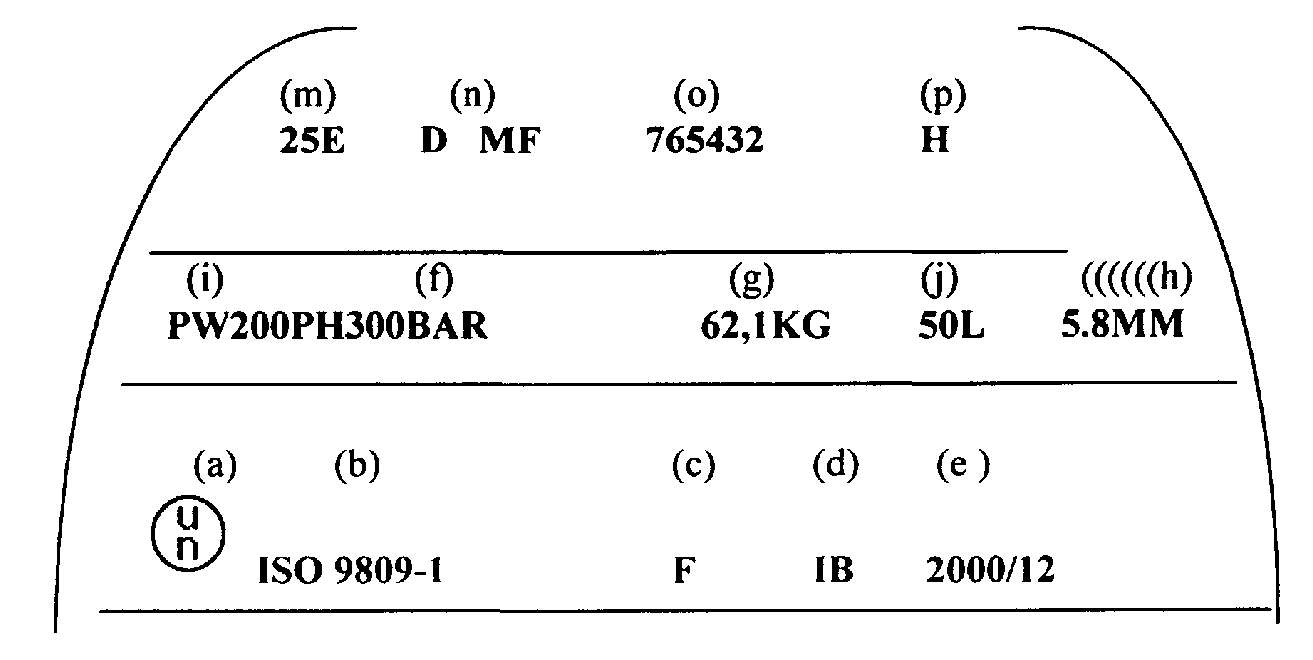

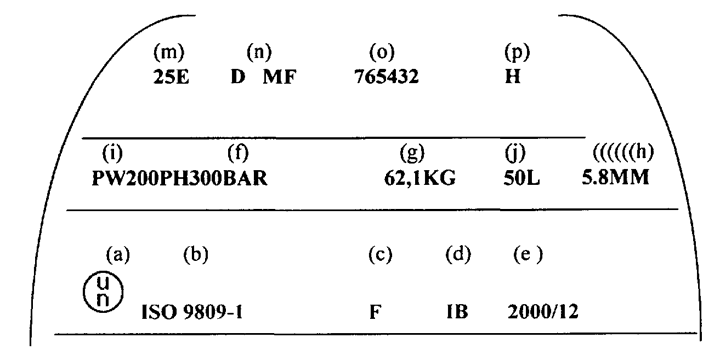

1. 6.2.5.7.4 Výše uvedená značení musí být umístěna ve třech uskupeních, jak je ukázáno na níže uvedeném příkladu:
   1. - Výrobní značení budou v horním uskupení a musí se objevit následně v pořadí uvedeném v 6.2.5.7.3
   2. - Střední uskupení musí obsahovat zkušební tlak (f), kterému musí předcházet pracovní tlak (l), pokud se tento vyžaduje
   3. - Certifikační značky musí být ve spodním uskupení a musí být uvedeny v pořadí daném v 6.2.5.7.1


1. 6.2.5.7.5 Ostatní značky jsou povoleny na jiných plochách nežli na boční stěně za předpokladu, že jsou umístěny na málo namáhaných plochách a ne v rozměrech a ne do hloubky, které by mohly způsobit škodlivé koncentrace napětí. Taková značení nesmějí být v rozporu s požadovanými značkami.
2. 6.2.5.7.6 Navíc k předcházejícímu značení musí být každá opakovatelně plnitelná tlaková nádoba označena udáním data (rok a měsíc) poslední periodické inspekce a registrovanou značkou inspekčního orgánu autorizovaného příslušným orgánem země používání.

UN certifikovaná tlaková nádoba pro jedno použití musí být jasně a viditelně označena certifikací a specifickým označením pro plynovou nebo tlakovou nádobu. Tyto značky musí být trvale připevněny ( např. nastříkané pomocí šablony, vyraženy, vyryty nebo vyleptány) na tlakové nádobě. S výjimkou použití šablony musí být značky na rameni, horním konci nebo hrdle tlakové nádoby nebo na trvale připojené součásti tlakové nádoby ( na př. na přivařeném límci). S výjimkou značky „UN“ a nápisu „ZNOVU NEPLNIT“, musí být minimální rozměr značek 5 mm pro tlakové nádoby o průměru větším nebo rovném 140 mm a 2,5 mm pro tlakové nádoby o poloměru menším než 140 mm.

Nejmenší rozměr značky „UN“ musí být 10 mm pro tlakové nádoby o průměru větším nebo rovným 140 mm a 5 mm pro tlakové nádoby o průměru menším než 140 mm.

Nejmenší rozměr nápisu „ZNOVU NEPLNIT“ musí být 5 mm.

1. 6.2.5.8.1 S výjimkou (g), (h) a (m) se musí používat značky uvedené v 6.2.5.7.1 až 6.2.5.7.3. Sériové číslo (o) může být nahrazeno číslem šarže. Navíc se vyžadují slova „ZNOVU NEPLNIT“ o výšce nejméně 5 mm.
2. 6.2.5.8.2 Musí se použít požadavky 6.2.5.7.4
3. POZNÁMKA: U tlakových nádob pro jedno použití je možno podle jejich rozměru nahradit toto značení bezpečnostní značkou(viz 5.2.2.2.1.2).

1. 6.2.5.8.3 Jiná značení se dovolují za předpokladu, že jsou provedena na plochách s nízkým napětím, jiných než je boční stěna a nemají značný rozměr a hloubku, které by mohly způsobit škodlivé koncentrace napětí. Takové značky nesmějí být v rozporu s požadovanými značkami.
