U obalů z jemného plechu označených symbolem “RID/ADR" podle pododdílu 6.1.3.1 a), (ii), určených pro kapaliny mající viskozitu při 23°C převyšující 200 mm2/s, se uvede písmeno “S“.

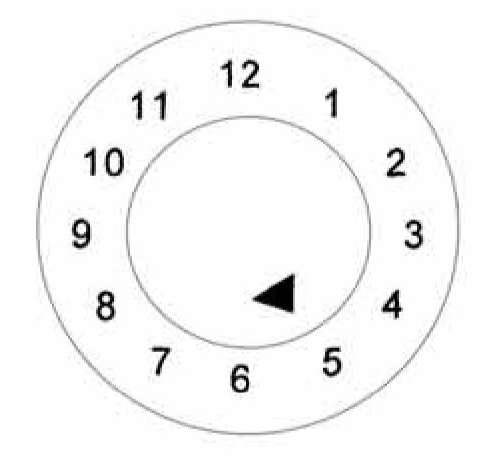

(e) Poslední dvé číslice roku, během něhož byl obal vyroben. Obaly typu 1H a 3H musí být též vhodné označeny měsícem jejich výroby; tato část značení může být umístěna také na jiném místě než ostatní údaje UN kódu. Vhodným symbolem je:
- f) Stát schvalující udělení UN kódu, uvedený rozlišovací značkou pro motorová vozidla v mezinárodním provozu3;
(g) Jméno výrobce nebo jiná identifikace obalu stanovená příslušným orgánem.
- 6.1.3.2 K doplnění trvalého označení UN kódem předepsaného v 6.1.3.1, musí být každý nový kovový sud o vnitřním objemu větším než 100 litrů, na dně opatřen značením popsaným v 6.1.3.1 a) až e) s trvanlivým údajem alespoň jmenovité tloušťky použitého plechu v mm, (na 0,1 mm) provedeným např. vyražením. Jestliže jmenovitá tloušťka alespoň jedné ze dvou základen sudu je tenčí než jmenovitá tloušťka jeho pláště, jmenovitá tloušťka vrchní části, pláště a spodní základny musí být vyznačena na dnu v trvalé formě (např. vyražením), např. “1,0 - 1,2 -1,0“ nebo “0,9 - 1,0 - 1.0“. Jmenovitá tloušťka plechu musí být určena podle příslušné ISO normy, např. ISO 3574:1999 pro ocel. Značení uvedená v pododdílu 6.1.3.1 (f)) a (g) se nesmějí použít v trvalé formě kromě případů uvedených v pododdílu 6.1.3.5
- 6.1.3.3 Každý obal, kromě obalů uvedených v 6.1.3.2, který může být podroben obnově, při které by mohlo být značení na obalu zničeno, musí mít značení uvedené v 6.1.3.1 a) až e) v trvalé formě. Značení je trvalé, jestliže je schopné odolat obnovovacímu procesu (provedené např. vyražením). U obalů jiných než kovové sudy o vnitřním objemu větším než 100 litrů může toto trvalé značení nahradit trvanlivé značení předepsané v 6.1.3.1.
- 6.1.3.4 U rekonstruovaných kovových sudů, jestliže se nejedná o změnu typu obalu nebo náhradu nebo odnětí konstrukčních součástí, požadovaná značení nemusí být trvalá. Každý jiný rekonstruovaný kovový sud musí být opatřen značením uvedeným v 6.1.3.1 a) až e) v trvalé formě (např. vyražením) na vrchu nebo na boku.
- 6.1.3.5 Kovové sudy vyrobené z materiálů (např. nerezové oceli) umožňujících jejich opakované opětovné použití mohou být opatřeny značením uvedeným v 6.1.3.1 (f)) a (g) v trvalé formě (např. vyražením).
- 6.1.3.6 UN kód obalu v souladu s 6.1.3.1 platí jen pro konstrukční typ nebo konstrukční řadu. Různé povrchové úpravy mohou být zahrnuty ve stejném konstrukčním typu.
“Řadou konstrukčních typů“ se rozumějí obaly stejné konstrukce, stejné tloušťky stěny, stejného materiálu a stejného průřezu, které se liší od schváleného konstrukčního typu pouze menšími konstrukčními výškami. Uzávěry nádob musí být identifikovatelné s uzávěry uvedenými v protokole o zkoušce.
- 6.1.3.7 Prvky UN kódu musí být uvedeny v pořadí odstavců v 6.1.3.1; každý prvek značení požadovaného v těchto odstavcích a tam kde je to vhodné v 6.1.3.8. (h) až (j) musí být jasně oddělen např. lomítkem nebo mezerou tak, aby údaje byly snadno identifikovatelné, viz např. 6.1.3.11. Každé dodatečné značení schválené příslušným orgánem musí umožnit, aby části UN kódu byly správně identifikovány s odkazem na 6.1.3.1.
- 6.1.3.8 Po obnovení obalu musí obnovitel umístit na obal trvanlivé značení v tomto pořadí:
(h) Stát, ve kterém byla obnova provedena, uvedený rozlišovací značkou pro motorová vozidla v mezinárodním provozu 3
(i) Jméno obnovitele nebo jiná identifikace obalu stanovená příslušným orgánem;
(j) Rok obnovy; písmeno “R“ a u každého obalu, který byl podroben a vyhověl zkoušce těsnosti podle pododdílu 6.1.3.1, dodatečně ještě písmeno “L“.
- 6.1.3.9 Jestliže po obnovení obalu již není značení požadované v 6.1.3.1 (a) až (d) ani na vrchu ani na boku kovového sudu, obnovitel musí toto značení doplnit trvanlivou formou uvedenou v 6.1.3.8 (h), (i) a (j). Tato značení nesmí udávat větší funkční schopnost, než pro kterou byl původní konstrukční typ obalu odzkoušen a označen.
- 6.1.3.10 Obaly vyrobené s recyklovaných plastů, jak je uvedeno v oddílu 1.2.1, musí být označeny “REC“. Toto značení musí být umístěno v blízkosti značení předepsaného v pododdílu 6.1.3.1.
- 6.1.3.11 Příklady značení NOVÝCH obalů
4G/Y145/S/02 NL/VL823 v 6.1.3.1 (a) (i), (b), (c), (d) a (e)
v 6.1.3.1 (f) a (g)pro novou lepenkovou bednu 1A1/Y1.4/150/98 NL/VL824 v 6.1.3.1 (a) (i), (b), (c), (d) a (e)
v 6.1.3.1 (f) a (g)pro nový ocelový sud na kapaliny 1A2/Y150/S/01
NL/VL825v 6.1.3.1 (a) (i), (b), (c), (d) a (e)
v 6.1.3.1 (f) a (g)pro nový ocelový sud na tuhé látky nebo pro vnitřní obaly 4HW/Y136/S/98 NL/VL826 v 6.1.3.1 (a) (i), (b), (c), (d) a (e)
v 6.1.3.1 f) a g)pro novou plastovou bednu nebo rovnocenné specifikace IA2/Y/100/01 USA/MM5 v 6.1.3.1 (a) (i), (b), (c), (d) a (e)
v 6.1.3.1 (f) a (g)pro rekonstruovaný ocelový sud na kapaliny RID/ADR/0A1/100/83 NL/VL/123 v 6.1.3.1 (a) (i), (b), (c), (d) a (e)
v 6.1.3.1 (f) a (g)pro nový obal z jemného plechu
s neodnímatelným víkemRID/ADR/0A2/Y20/S/83
NL/VL/124v 6.1.3.1 (a) (i), (b), (c), (d) a (e)
v 6.1.3.1 (f) a (g)pro nový obal z jemného plechu
s odnímatelným víkem na tuhé látky nebo kapaliny s viskozitou
při 23°C vyšší než 200 mm2/s.
- 6.1.3.12 Příklady značení OBNOVENÝCH obalů
