| ISO 9809-1:1999 | Plynové lahve – Opakovaně plnitelné bezešvé ocelové plynové lahve –Konstrukce výroba a zkoušení – část 1: Popouštěné a temperované ocelové lahve s pevností v tahu menší než 1100 MPa. Poznámka: Poznámka, týkající se F faktoru v oddílu 7.3 normy se nepoužije na UN lahve. |
| ISO 9809-2:2000 | Plynové lahve – Opakovaně plnitelné bezešvé ocelové plynové lahve –Konstrukce, výroba a zkoušení – část 2: Popouštěné a temperované ocelové lahve s pevností v tahu větší nebo rovnou 1100 MPa. |
| ISO 9809-3:2000 | Plynové lahve – Opakovaně plnitelné bezešvé ocelové plynové lahve –Konstrukce, výroba a zkoušení – část 3: Normalizované ocelové lahve. |
| ISO 7866:1999 | Plynové lahve – Opakovaně plnitelné bezešvé plynové lahve z hliníkové slitiny – Konstrukce, výroba a zkoušení. Poznámka: Poznámka týkající se F faktoru v oddílu 7.3 normy se nepoužije na UN lahve. Hliníková slitina 6351A – T6 nebo ekvivalent nesmí být schválena. |
| ISO 11118:1999 | Plynové lahve – Kovové plynové lahve pro jedno použití – Specifikace a zkušební metody. |
| ISO 11119-1:2002 | Plynové lahve kompozitní konstrukce – Specifikace a zkušební metody – část I kompozitní plynové lahve. |
| ISO 11119-2:2002 | Plynové lahve kompozitní konstrukce – Specifikace a zkušební metody – část 2 Plně zabalené vláknem zesílené kompozitní plynové lahve s kovovými vložkami podílejícími se na zátěži (protizátěžovými). |
| ISO 11119-3:2002 | Plynové lahve kompozitní konstrukce - Specifikace a zkušební metody - Část 3: Plně zabalené vláknem zesílené kompozitní plynové lahve s kovovými nebo nekovovými vložkami nepodílejícími se na zátěži. |
Připojovací potrubí vedoucí k uzavíracím ventilům musí být dostatečně flexibilní, aby ochránilo ventily a potrubí od přestřihnutí nebo uvolnění obsahu tlakové nádoby. Plnící a vyprazdňovací ventily a jakékoli ochranné uzávěry musí být schopné zabezpečení proti nežádoucímu otevření. Ventily budou chráněny, jak je specifikováno v pododdílech 4.1.6.8 (a) až (d), nebo jsou tlakové nádoby přepravovány ve vnějších obalech, které připraveny stejným způsobem jako pro přepravu, musí být schopné splnit zkoušku volným pádem, jak je specifikovaná v pododdíle 6.1.5.3 pro obalovou skupinu I.
- 6.2.5.1.2 Zařízení pro vyrovnávání tlaku
Každá tlaková nádoba použitá pro přepravu UN 1013 oxid uhličitý a UN 1070 oxid dusný musí být vybavena zařízením pro vyrovnávání tlaku nebo, pro jiné plyny, tak jak je specifikováno příslušným orgánem země použití s výjimkou případu, kdy se to v pokynu pro balení P200 v pododdíle 4.1.4.1 zakazuje. Typ zařízení pro vyrovnávání tlaku, nastavovací tlak pro vypouštění a uvolňovací kapacita zařízení pro vyrovnávání tlaku musí být, pokud se to vyžaduje, určeny příslušným orgánem země použití. Kryogenní nádoby musí být vybaveny zařízením pro vyrovnávání tlaku podle odstavce 6.2.1.3.3.4 a 6.2.1.3.3.5. Toto zařízení musí zabránit vstupu cizích látek, úniku plynu a vzniku jakéhokoliv nebezpečného přetlaku.
Jsou-li zařízení pro vyrovnávání tlaku napojena na připojovací potrubí vodorovných tlakových nádob naplněných hořlavým plynem, musí být tato zařízení uspořádána tak, aby se odvzdušňovala volně do vzduchu takovým způsobem, aby se při normálních podmínkách přepravy zabránilo jakémukoli působení unikajícího plynu na tlakové nádoby.
- 6.2.5.2 Konstrukce, výroba a první prohlídka a zkouška
- 6.2.5.2.1 Pro konstrukci, výrobu, první prohlídku a zkoušku UN láhví, kromě toho, že zkušební požadavky týkající se systému posuzování shody a schvalování musí být v souladu s pododdílem 6.2.5.6, se použijí následující normy:
- Poznámka 1: V normách uvedených výše musí být kompozitní lahve navrženy pro neomezenou dobu životnosti
- Poznámka 2: Po prvních patnácti letech provozu mohou být kompozitní lahve vyrobené podle těchto norem schváleny pro rozšířený provoz příslušným orgánem, který je zodpovědný za původní schválení lahví a bude zakládat své rozhodnutí na informaci o zkoušce dodané výrobcem, vlastníkem nebo uživatelem.
- 6.2.5.2.1 Pro konstrukci, výrobu, první prohlídku a zkoušku UN láhví, kromě toho, že zkušební požadavky týkající se systému posuzování shody a schvalování musí být v souladu s pododdílem 6.2.5.6, se použijí následující normy:
- 6.2.5.2.2 Pro konstrukci, výrobu a první prohlídku a zkoušku UN trubkových nádob a zkoušku UN acetylenových lahví s výjimkou, že zkušební požadavky týkající se systému posuzování shody a schvalování musí byty souladu s pododdílem 6.2.5.6, se použijí následující normy:
ISO 11120:1999 Plynové lahve – Opakovaně plnitelné bezešvé ocelové trubkové nádoby pro přepravu stlačeného plynu s hydraulickým vnitřním objemem 150 až 3000 l –Konstrukce, výroba a zkoušení. Poznámka: Poznámka týkající se F faktoru v oddílu 7.1 této normy se nepoužije na UN trubkové nádoby.
- 6.2.5.2.3 Pro konstrukci, výrobu a první prohlídku a zkoušku UN láhví na acetylen s výjimkou, že zkušební požadavky týkající se systému posuzování shody a schvalování musí být v souladu s pododdílem 6.2.5.6, se použijí následující normy:
Pro válcový plášť:
ISO 9809-1:1999 Plynové lahve – Opakovaně plnitelné bezešvé ocelové plynové lahve –Konstrukce, výroba a zkoušení- část 1: Popouštěné a temperované ocelové lahve s pevností v tahu menší než 1100 MPa.
Poznámka: Poznámka týkající se F faktoru v oddílu 7.3 této normy se nepoužije na UN lahve.ISO 9809-3:2000 Plynové lahve – Opakovaně plnitelné bezešvé ocelové plynové lahve –Konstrukce, výroba a zkoušení – část 3: Normalizované ocelové lahve. ISO 11118:1999 Plynové lahve – Kovové plynové lahve pro jedno použití – Specifikace a zkušební metody. Pro porézní materiál v lahvi:
ISO 3807-1:2000 Lahve na acetylen – Základní požadavky – část 1: Lahve bez tavných zátek. ISO 3807-2:2000 Lahve pro acetylen – Základní požadavky – část 2: Lahve s tavnými zátkami.
- 6.2.5.2.4 Následující norma se používá pro návrh, konstrukci a počáteční prohlídku a zkoušku UN kryogenních nádob s výjimkou případu, kdy požadavky na prohlídku, vztažené na systém stanovení shody, musí být v souladu s 6.2.5.6:
ISO 21029-1:2004 Kryogenní nádoby - Přemístitelné vakuově izolované nádoby s obsahem nejvýše 1000 l - Část 1: Návrh, výroba, prohlídky a zkoušky.
- 6.2.5.3 Materiály
Navíc k požadavkům na materiály specifikovaným v konstrukčních a výrobních normách pro tlakovou nádobu a všem omezením specifikovaným v příslušných pokynech pro balení pro plyny určené k přepravě (např. pokyn pro balení P200 v pododdíle 4.1.4.1) se pro snášenlivost materiálu použijí následující normy:
ISO 11114-1:1997 Přepravitelné plynové lahve – Snášenlivost materiálů lahve a ventilu s obsaženým plynem – část 1: Kovové materiály. ISO 11114-2:2000 Přepravitelné plynové lahve – Snášenlivost materiálů lahve a ventilu s obsaženým plynem – část 2: Nekovové materiály.
- 6.2.5.4 Provozní výstroj
Pro uzávěry a jejich ochranu se použijí následující normy:
ISO 11117:1998 Plynové lahve – Ventilové ochranné kloboučky a krytky pro průmyslové a lékařské plynové lahve – Konstrukce, výroba a zkoušení. ISO 10297:1999 Plynové lahve – Ventily opakovaně plnitelných plynových lahví – Specifikace a typové zkoušení.
- 6.2.5.5 Periodická prohlídka a zkouška
Pro periodickou prohlídku a zkoušku UN lahví se použijí následující normy:
ISO 6406:1992 Periodické prohlídky a zkoušky bezešvých ocelových plynových lahví ISO 10461:1993 Bezešvé plynové lahve z hliníkových slitin – Periodické prohlídky a zkoušky. ISO 10462:1994 Plynové lahve na rozpuštěný acetylen – Periodické prohlídky, zkoušky a údržba. ISO 11623:2002 Přepravitelné plynové lahve – Periodická prohlídky a zkouška kompozitních plynových lahví
- 6.2.5.6 Systém posuzování shody a schvalování pro výrobu tlakových nádob
- 6.2.5.6.1 Definice
Pro účely tohoto odstavce se následujícími pojmy rozumí:
Konstrukční typ znamená konstrukci tlakové nádoby, podle specifikace v příslušné normě pro tlakovou nádobu.
Ověřit znamená potvrdit zkouškou nebo podáním objektivního důkazu, že specifikované požadavky byly splněny.
Systém posuzování shody znamená systém pro příslušný orgán ke schválení výrobce, ke schválení konstrukčního typu tlakové nádoby, ke schválení systému kvality výrobce a ke schválení inspekčních organizací.
- 6.2.5.6.2 Všeobecné požadavky
Příslušný orgán
- 6.2.5.6.2.1 Příslušný orgán, který schvaluje tlakovou nádobu musí schválit systém posuzování shody, aby bylo zabezpečeno, že tlakové nádoby splňují požadavky RID. V případech, kdy příslušný orgán schvalující tlakovou nádobu není příslušným orgánem v zemi výroby, značky země schválení a země výroby musí být uvedeny ve značení tlakové nádoby (viz pododdíly 6.2.5.8 a 6.2.5.9).
Příslušný orgán země schválení musí na požádání předložit prokazatelný důkaz vyhovění tomuto systému posuzování shody svému partnerskému orgánu v zemi používání.
- 6.2.5.6.2.2 Příslušný orgán může delegovat své funkce v systému posuzování shody úplně nebo částečně.
- 6.2.5.6.2.3 Příslušný orgán musí zajistit, aby byl běžně dostupný seznam schválených inspekčních organizací a jejich identifikačních značek a schválených výrobců a jejich identifikačních značek.
Inspekční organizace
- 6.2.5.6.2.4 Inspekční organizace musí být schválena příslušným orgánem pro prohlídky a zkoušky tlakových nádob a musí:
(a) mít k dispozici organizační strukturu a zkušený kvalifikovaný personál schopný vyškolený, kompetentní a způsobilý vykonávat úspěšně své technické funkce;
(b) mít přístup ke vhodnému a přiměřenému vybavení a výstroji;
(c) pracovat nestranně a bez jakéhokoli vlivu, který by mohl takové činnosti bránit;
(d) zajistit důvěrnost obchodních a vlastnických aktivit výrobce a jiných organizací;
(e) udržovat jasný odstup mezi činnostmi při prohlídkách a zkouškách a ostatními (nespřízněnými) činnostmi inspekční organizace;
(f) používat dokumentovaný systém kvality;
(g) zajistit, aby byly provedeny prohlídky a zkoušky specifikované v odpovídající normě pro tlakové nádoby a v RID;
(h) udržovat účinný a přiměřený ohlašovací a záznamový systém podle odstavce 6.2.5.6.6.
- 6.2.5.6.2.5 Inspekční organizace musí provést schválení konstrukčního typu, výrobní prohlídku, zkoušku a certifikaci konstrukčního typu tlakové nádoby, za účelem ověření shody s příslušnou normou pro tlakové nádoby (viz odstavce 6.2.5.6.4 a 6.2.5.6.5).
Výrobce
- 6.2.5.6.2.6 Výrobce musí:
(a) používat dokumentovaný systém kvality podle odstavce 6.2.5.6.3
(b) požádat o schválení konstrukčního typu podle odstavce 6.2.5.6.4
(c) vybrat inspekční organizaci ze seznamu schválených inspekčních organizací vedeného příslušným orgánem země schválení; a
(d) uchovávat protokoly podle odstavce 6.2.5.6.6.
Zkušební laboratoř
- 6.2.5.6.2.7 Zkušební laboratoř musí mít:
(a) personál v organizační struktuře, v dostatečném počtu, kompetentní a zkušený; a
(b) vhodné a přiměřené zařízení a vybavení pro provádění zkoušek vyžadovaných výrobní normou podle požadavků inspekční organizace.
- 6.2.5.6.2.1 Příslušný orgán, který schvaluje tlakovou nádobu musí schválit systém posuzování shody, aby bylo zabezpečeno, že tlakové nádoby splňují požadavky RID. V případech, kdy příslušný orgán schvalující tlakovou nádobu není příslušným orgánem v zemi výroby, značky země schválení a země výroby musí být uvedeny ve značení tlakové nádoby (viz pododdíly 6.2.5.8 a 6.2.5.9).
- 6.2.5.6.3 Systém kvality výrobce
- 6.2.5.6.3.1 Systém kvality výroby musí obsahovat všechny prvky, požadavky a předpisy použité výrobcem. Musí být systematicky a přehledně zdokumentován ve formě napsaných metod, postupů a instrukcí.
Musí obsahovat především přiměřený popis:
(a) organizační struktury, a odpovědnosti personálu vzhledem ke konstrukci a kvalitě výrobku;
(b) prohlídky konstrukce a techniky ověřování postupů a postupy, které budou používány při konstrukci tlakových nádob;
(c) odpovídající výroby tlakové nádoby, kontroly kvality, zajištění kvality a instrukcí pro výrobní postupy, které se budou používat;
(d) záznamů o kvalitě, jako jsou protokoly o prohlídkách, údaje o zkouškách a kalibraci;
(e) přehledů od managementu k zajištění účinného řízení systému kvality vzniklého z auditů podle odstavce 6.2.5.6.3.2;
(f) postupu popisujícího, jak jsou splněny požadavky zákazníka;
(g) postupu kontroly dokumentů a jejich revize;
(h) způsobu prohlídky tlakových nádob neodpovídajících normám, nakoupených komponent a materiálů pro finální výrobu; a
(i) školících programů a kvalifikačních postupů pro příslušné zaměstnance.
- 6.2.5.6.3.2 Audit systému kvality
Systém kvality musí být nejprve posouzen příslušným orgánem, aby se zjistilo, zda splňuje požadavky podle odstavce 6.2.5.6.3.1.
Výrobce musí být seznámen s výsledky auditu. Toto sdělení musí obsahovat závěry auditu a veškerá požadovaná nápravná opatření.
Musí se provádět periodické audity podle požadavků příslušného orgánu, aby se zajistilo, že výrobce systém kvality dodržuje a používá. Zápisy z periodických auditů musí být poskytnuty výrobci.
- 6.2.5.6.3.3 Dodržování systému kvality
Výrobce musí dodržovat systém kvality tak, jak je schválen, aby zůstal přiměřený a účinný.
Výrobce musí příslušnému orgánu oznámit, že byl schválen systém kvality včetně jakýchkoli zamýšlených změn. Navržené změny musí být vyhodnoceny, aby se určilo zda-li pozměněný systém kvality bude splňovat požadavky podle 6.2.5.6.3.1
- 6.2.5.6.3.1 Systém kvality výroby musí obsahovat všechny prvky, požadavky a předpisy použité výrobcem. Musí být systematicky a přehledně zdokumentován ve formě napsaných metod, postupů a instrukcí.
- 6.2.5.6.4 Schvalovací proces
První schválení konstrukčního typu
- 6.2.5.6.4.1 První schválení konstrukčního typu se musí skládat ze schválení systému kvality výrobce a schválení konstrukce vyráběné tlakové nádoby. Žádost pro počátečné schválení konstrukčního typu musí splňovat požadavky 6.2.5.6.3, 6.2.5.6.4.2 až 6.2.5.6.4.6. a 6.2.5.6.4.9.
- 6.2.5.6.4.2 Výrobce, který chce vyrábět tlakové nádoby ve shodě s normou pro tlakové nádoby a ve shodě s RID musí požádat, aby získal a vlastnil „osvědčení o schválení konstrukčního typu tlakové nádob“ vydané příslušným orgánem země schválení pro nejméně jeden konstrukční typ podle postupu uvedeného v 6.2.5.6.4 Tento certifikát musí být na žádost předložen příslušnému orgánu země použití.
- 6.2.5.6.4.3 Je nutno podat žádost pro každou výrobní jednotku, která musí obsahovat:
(a) jméno, sídlo výrobce a navíc, jestliže je žádost podávána zplnomocněným zástupcem, jeho jméno a adresu;
(b) adresa výrobce, jestliže se od výše uvedené liší;
(c) jméno a funkci osoby zodpovědné za systém kvality;
(d) druh tlakové nádoby a odpovídající použité normy pro tlakovou nádobu;
(e) podrobnosti jakéhokoli odmítnutí nebo schválení podobné žádosti jiným příslušným orgánem;
(f) totožnost inspekční organizace pro schválení konstrukčního typu;
(g) dokumentaci výrobce podle specifikace v odstavci 6.2.5.6.3.1; a
(h) technickou dokumentaci požadovanou pro schválení konstrukčního typu,která musí umožnit ověření shody tlakových nádob s požadavky odpovídající normy pro konstrukci tlakové nádoby. Technická dokumentace musí pokrývat konstrukci a způsob výroby a musí obsahovat pokud je to závažné pro hodnocení alespoň:
(i) konstrukční normu tlakové nádoby, konstrukční a výrobní výkresy udávající komponenty a podskupiny, pokud existují;
(ii) popis a vysvětlivky nezbytné pro porozumění výkresům a předpokládanému použití tlakových nádob;
(iii) seznam norem potřebných pro úplné definování výrobního procesu;
(iv) konstrukční výpočty a specifikace materiálu; a
(v) schvalovací zkušební protokoly konstrukčního typu, popisující výsledky prohlídek a zkoušek provedených podle odstavce 6.2.5.6.4.9.
- 6.2.5.6.4.4 První audit podle 6.2.5.6.3.2 musí být proveden podle požadavků příslušného orgánu.
- 6.2.5.6.4.5 Je-li výrobci zamítnuta žádost o schválení, provede příslušný orgán podrobné písemné zdůvodnění odmítnutí.
- 6.2.5.6.4.6 Po schválení, musí být předány příslušnému orgánu změny informací uvedených v 6.2.5.6.4.3 vztahujících se k prvnímu schválení.
Následná schválení konstrukčního typu
- 6.2.5.6.4.7 Žádost o následné schválení konstrukčního typu musí splňovat požadavky odstavců 6.2.5.6.4.8 a 6.2.5.6.4.9 za předpokladu, že výrobce vlastní první schválení konstrukčního typu. V tomto případě systém kvality výrobce podle odstavce 6.2.5.6.3 musel být schválen během prvního schválení konstrukčního typu a musí být použitelný pro novou konstrukci.
- 6.2.5.6.4.8 Žádost musí obsahovat:
(a) jméno a sídlo výrobce a navíc je-li žádost předložena zplnomocněným zástupcem, jeho jméno a adresu;
(b) podrobnosti jakéhokoliv odmítnutí schválení podobné žádosti jiným příslušným orgánem;
(c) doklad, že bylo poskytnuto schválení pro původní konstrukční typ; a
(d) technickou dokumentaci, jak je popsána v odstavci 6.2.5.6.4.3 (h).
Postup pro schválení konstrukčního typu
- 6.2.5.6.4.9 Inspekční organizace musí:
(a) prozkoumat technickou dokumentaci a ověřit, že:
(i) konstrukce odpovídá příslušným ustanoveními normy a
(ii) prototyp série byl vyroben ve shodě s technickou dokumentací a je typovou konstrukcí;
(b) ověřit, že byly provedeny výrobní kontroly požadované v odstavci 6.2.5.6.5;
(c) z prototypové výrobní série vybrat tlakové nádoby a dohlížet na provedení zkoušek tlakových nádob požadovaných pro schválení konstrukčního typu;
(d) provést, pokud nebyly provedeny, prohlídky a zkoušky specifikované v normě pro tlakové nádoby, aby se zjistilo zda:
(i) norma byla použita a splněna a
(ii) postupy přijaté výrobcem splňují požadavky normy a
(e) zajistit, že schvalovací prohlídky a zkoušky typu jsou správně a odpovědně provedeny.
Po úspěšném provedení zkoušek typu a splnění všech příslušných požadavků v odstavci 6.2.5.6.4, musí být vydáno osvědčení o schválení konstrukčního typu, které musí obsahovat jméno a sídlo výrobce, výsledky a závěry prohlídek a zkoušek a nezbytné údaje pro určení konstrukčního typu.
Je-li výrobci odmítnuto schválení konstrukčního typu, uvede příslušný orgán písemně podrobné důvody pro takové odmítnutí.
- 6.2.5.6.4.10 Změny schválených konstrukčních typů
Výrobce musí:
(a) informovat příslušný orgán o změnách schváleného konstrukčního typu, v případech kde takové změny nepředstavují nový návrh, jak je specifikován v normě pro tlakovou nádobu,nebo.
(b) požádat o dodatečné schválení schválení konstrukčního typu tam, kde takové změny představují nový návrh podle odpovídající normy pro tlakovou nádobu. Toto dodatečné schválení musí být ve formě rozšíření certifikátu pro schválení původního konstrukčního typu.
- 6.2.5.6.4.11 Příslušný orgán musí na požádání sdělit jakémukoliv jinému příslušnému orgánu informace týkající se schválení konstrukčního typu, schválení změn a odňatých schválení.
- 6.2.5.6.5 Výrobní prohlídka a certifikace
Inspekční organizace, nebo její zástupce musí provést prohlídky a certifikaci každé tlakové nádoby. Inspekční organizace vybraná výrobcem pro prohlídky a zkoušky během výroby může být odlišná od inspekční organizace pro schvalování konstrukčního typu.
Pokud může být prokázáno, podle požadavků inspekční organizace, že výrobce má vyškolené a kompetentní zaměstnance, nezávislé na výrobních operacích, mohou být prohlídky a zkoušky prováděny těmito zaměstnanci. V takovém případě musí výrobce uchovávat zprávy o jejich školení.
Inspekční organizace musí ověřit, že prohlídky a zkoušky provedené výrobcem na těchto tlakových nádobách jsou v souladu s normou a požadavky RID. Když je zjištěn nesoulad v souvislosti s těmito prohlídkami a zkouškami, může být povolení k provádění prohlídek vlastními zaměstnanci výrobci odňato.
Výrobce musí po schválení inspekční organizací vydat prohlášení o shodě s certifikovaným konstrukčním typem. Použití certifikačního značení tlakové nádoby musí být považováno za prohlášení, že tlaková nádoba je v souladu s příslušnými normami pro tlakovou nádobu a s požadavky systému posuzování shody a s RID. Inspekční organizace musí sama opatřit, nebo pověřit výrobce opatřit, každou schválenou tlakovou nádobu certifikační značkou a registrační značkou inspekční organizace.
Osvědčení o shodě podepsaný inspekční organizací musí být vydán výrobcem před naplněním tlakových nádob.
- 6.2.5.6.6 Záznamy
Záznamy o schválení konstrukčního typu a osvědčení o shodě musí být uchovávány výrobcem a inspekční organizací po dobu nejméně 20 let.
- 6.2.5.6.1 Definice
- 6.2.5.7 Schvalovací systém pro periodické prohlídky a zkoušky tlakových nádob
- 6.2.5.7.1 Definice
Pro účely tohoto odstavce se následujícím pojmem rozumí:
„Schvalovací systém“ znamená pro příslušný orgán systém schvalování organizace vykonávající periodické prohlídky a zkoušky tlakových nádob (níže uváděný jako „organizace pro periodické prohlídky a zkoušky“), včetně schválení systému kvality této organizace.
- 6.2.5.7.2 Obecné požadavky
Příslušný orgán
- 6.2.5.7.2.1 Příslušný orgán musí vytvořit schvalovací systém, aby bylo zajištěno, že periodická prohlídka a zkouška tlakových nádob splňuje požadavky RID. V případech, kdy příslušný orgán, který schvaluje organizaci k provádění periodické prohlídky a zkoušky tlakové nádoby není příslušným orgánem země schvalujícím výrobu tlakové nádoby, značky země schvalující periodické prohlídky a zkoušky musí být uvedeny ve značení tlakové nádoby (viz pododdíl 6.2.5.8).
Příslušný orgán země schválení pro periodickou prohlídku a zkoušku musí na žádost předložit svému protějšku v zemi používání doklad, prokazující shodu s tímto schvalovacím systémem včetně protokolu o periodické prohlídce a zkoušce.
Příslušný orgán schvalovací země může ukončit platnost schvalovacího certifikátu zmíněného v 6.2.5.7.4.1 po předložení důkazu prokazujícího nevyhovění systému schválení.
- 6.2.5.7.2.2 Příslušný orgán může delegovat svoje funkce ve schvalovacím systému v celku nebo v částech.
- 6.2.5.7.2.3 Příslušný orgán musí zajistit, že běžný seznam schválených organizací pro periodické prohlídky a zkoušky a jejich identifikačních značek je dostupný.
Organizace pro periodické prohlídky a zkoušky
- 6.2.5.7.2.4 Organizace pro periodické prohlídky a zkoušky musí být schválena příslušným orgánem a musí:
(a) mít vyškolený, kompetentní a kvalifikovaný personál a organizační strukturu pro výkon svých technických funkcí;
(b) mít přístup k vyhovujícímu a odpovídajícímu vybavení a zařízení;
(c) pracovat nestranně a bez vlivů, které by mohly nestrannost narušit;
(d) zajistit obchodní důvěrnost;
(e) mít stanovenu hranici mezi činnostmi při periodické prohlídce a zkoušce a nesouvisejícími činnostmi;
(f) provozovat dokumentovaný systém kvality podle 6.2.5.7.3;
(g) požádat o schválení podle 6.2.5.7.4;
(h) zajistit, aby periodické prohlídky a zkoušky byly prováděny podle 6.2.5.7.5; a
(i) udržovat efektivní a odpovídající protokolární a archivační systém podle 6.2.5.7.6.
- 6.2.5.7.2.1 Příslušný orgán musí vytvořit schvalovací systém, aby bylo zajištěno, že periodická prohlídka a zkouška tlakových nádob splňuje požadavky RID. V případech, kdy příslušný orgán, který schvaluje organizaci k provádění periodické prohlídky a zkoušky tlakové nádoby není příslušným orgánem země schvalujícím výrobu tlakové nádoby, značky země schvalující periodické prohlídky a zkoušky musí být uvedeny ve značení tlakové nádoby (viz pododdíl 6.2.5.8).
- 6.2.5.7.3 Systém kvality a audit organizace pověřené pro periodické prohlídky a zkoušky
- 6.2.5.7.3.1 Systém kvality
Systém kvality musí obsahovat všechny prvky, požadavky a předpisy přijaté organizací provádějící periodické prohlídky a zkoušky. Musí být přehledně zdokumentován formou písemných metodických postupů a pokynů.
Systém kvality musí obsahovat:
(a) popis organizační struktury a odpovědností;
(b) příslušnou prohlídku a zkoušku, systém kvality, závazek zajištění kvality a používané provozní postupy a pokyny;
(c) záznamy o kvalitě, jako jsou protokoly o prohlídkách, údaje o zkouškách, kalibrační údaje a certifikáty;
(d) přehled o managementu pro zajištění účinné činnosti systému kvality vycházející z auditů provedených podle 6.2.5.7.3.2;
(e) postup kontroly dokumentů a jejich revize;
(f) způsob prohlídky tlakových nádob neodpovídajících normám;
(g) školící programy a kvalifikační postupy pro příslušné zaměstnance.
- 6.2.5.7.3.2 Audit
Organizace pro periodické prohlídky a zkoušky a její systém kvality musí být podrobeny auditu, aby se podle požadavků příslušného orgánu prokázalo splnění požadavků RID.
Audit musí být proveden jako součást počátečního schvalovacího procesu (viz 6.2.5.7.4.3). Audit může být vyžadován jako součást procesu za účelem změny schválení (viz 6.2.5.7.4.6).
Periodické audity musí být provedeny podle požadavků příslušného orgánu, aby se zajistilo, že organizace pro periodické prohlídky a zkoušky pokračuje v plnění požadavků podle RID.
Organizace pro periodické prohlídky a zkoušky musí být informována o výsledcích všech auditů. Oznámení musí obsahovat závěry auditu a požadovaná nápravná opatření.
- 6.2.5.7.3.3 Udržování systému kvality
Organizace pro periodické prohlídky a zkoušky musí udržovat systém kvality jak byl schválen, aby zůstal přiměřený a účinný.
Organizace pro periodické prohlídky a zkoušky musí příslušný orgán informovat, o všech zamýšlených změnách odsouhlaseného systému kvality v souladu s postupem pro modifikaci podle schválení v odstavci 6.2.5.7.4.6.
- 6.2.5.7.3.1 Systém kvality
- 6.2.5.7.4 Schvalovací proces organizací pro periodické prohlídky a zkoušky
Počáteční schválení
- 6.2.5.7.4.1 Organizace, která chce provádět periodické prohlídky a zkoušky tlakových nádob podle normy pro tlakové nádoby a RID musí být držitelem platného osvědčení o schválení vydaného příslušným orgánem.
Toto písemné schválení musí být na základě žádosti předloženo příslušnému orgánu země používání.
- 6.2.5.7.4.2 Žádost musí být vystavena pro každou organizaci pro periodické prohlídky a zkoušky a musí obsahovat:
(a) jméno a sídlo organizace pro periodické prohlídky a zkoušky, a pokud je žádost podána zplnomocněným zástupcem, jeho jméno a adresu;
(b) adresu každého zařízení provádějícího periodickou prohlídku a zkoušku;
(c) jméno a funkce osob(y) zodpovědné za systém kvality;
(d) označení tlakových nádob, metody periodické prohlídky a zkoušky a odpovídající normy pro tlakovou nádobu splňující systém kvality;
(e) dokumentaci každého zařízení, vybavení a systému kvality, jak je specifikována podle odstavce 6.2.5.7.3.1;
(f) doklady o kvalifikaci a školení personálu pro periodické prohlídky a zkoušky;
(g) podrobnosti všech zamítnutí nebo schválení, podobných žádostí od všech ostatních příslušných orgánů.
- 6.2.5.7.4.3 Příslušný orgán musí:
(a) přezkoumat dokumentaci, aby ověřil, že postupy jsou v souladu s požadavky odpovídajícími normám pro tlakové nádoby a RID; a
(b) provést audit podle 6.2.5.7.3.2, aby ověřil, že prohlídky a zkoušky jsou prováděny v souladu s požadavky příslušného orgánu tak, jak vyžadují odpovídající normy pro tlakové nádoby a RID.
- 6.2.5.7.4.4 Po provedení auditu s uspokojivými výsledky a splnění všech platných požadavků podle 6.2.5.7.4, musí být vydáno osvědčení o schválení. Osvědčení musí obsahovat jméno organizace pro periodické prohlídky a zkoušky, zaregistrovanou značku, sídlo každého zařízení a veškerá data nezbytná pro identifikaci jeho schválených činností (např. označení tlakových nádob, metodu periodické prohlídky a zkoušky a norem pro tlakové nádoby).
- 6.2.5.7.4.5 Pokud je organizace pro periodické prohlídky a zkoušky žádost o schválení zamítnuta, musí příslušný orgán uvést podrobné písemné zdůvodnění tohoto zamítnutí.
Změny schválení organizace pro periodické prohlídky a zkoušky
- 6.2.5.7.4.6 Po schválení musí organizace pro periodické prohlídky a zkoušky informovat vydávající příslušný orgán o všech změnách týkajících se předložených informací souvisejících s počátečním schválením. Změny musí být vyhodnoceny, aby se určilo, zda-li budou splněny požadavky odpovídajících norem na tlakové nádoby a RID. Může být vyžadován audit podle 6.2.5.7.3.2. Příslušný orgán musí přijmout nebo zamítnout tyto změny písemně a pokud je to nutné, musí být vydáno rozšířené osvědčení o schválení.
- 6.2.5.7.4.7 Příslušný orgán musí na žádost sdělit všem příslušným orgánům informace týkající se vydaných, změněných a odebraných osvědčení o schválení.
- 6.2.5.7.4.1 Organizace, která chce provádět periodické prohlídky a zkoušky tlakových nádob podle normy pro tlakové nádoby a RID musí být držitelem platného osvědčení o schválení vydaného příslušným orgánem.
- 6.2.5.7.5 Periodická prohlídka, zkouška a certifikace
Označení tlakové nádoby po provedení periodické prohlídky a zkoušky musí být považováno za prohlášení, že tlaková nádoba splňuje požadavky příslušných norem pro tlakové nádoby a RID. Organizace pro periodické prohlídky a zkoušky musí na každou schválenou tlakovou nádobu připojit označení periodické prohlídky a zkoušky včetně své registrované značky (viz 6.2.5.8.7).
Protokol o úspěšně provedené periodické prohlídky a zkoušce tlakové nádoby, musí být vydán organizací pro periodickou prohlídku a zkoušku před naplněním tlakové nádoby.
- 6.2.5.7.6 Protokoly - záznamy
Organizace pro periodické prohlídky a zkoušky musí po dobu nejméně 15 let uchovávat protokoly o periodických prohlídkách a zkouškách tlakových nádob (úspěšných i neúspěšných), včetně místa jejich provedení.
Vlastník tlakové nádoby musí uchovávat tento protokol až do příští periodické prohlídce a zkoušce, pokud tlaková nádoba není trvale stažena z provozu.
- 6.2.5.7.1 Definice
- 6.2.5.8 Značení UN opakovaně plnitelných tlakových nádob
UN opakovaně plnitelné tlakové nádoby musí být zřetelně a čitelně označeny schvalovacím, provozním a výrobním označením. Tato značení musí být trvale připevněna (např. vyražením vyrytím, nebo vyleptáním) na tlakovou nádobu. Značky musí být na rameni, vrchním konci, nebo hrdle tlakové nádoby, nebo na trvale připevněné součásti tlakové nádoby (např. přivařený límec, nebo na korozi odolném štítku přivařeném na vnějším plášti uzavřené kryogenní nádoby). S výjimkou značení obalovým symbolem UN musí být minimální rozměr značek 5 mm pro tlakové nádoby o průměru větším nebo rovném 140 mm a 2,5 mm pro tlakové nádoby s průměrem menším než 140 mm. Minimální rozměr obalového symbolu UN musí být 10 mm pro tlakové nádoby s průměrem větším nebo rovným 140 mm a 5 mm pro tlakové nádoby o průměru menším než 140 mm.
- 6.2.5.8.1 Použije se následující certifikační značení:
(a) UN obalový symbol
Tento symbol bude vyznačen pouze na tlakových nádobách splňujících požadavky RID pro UN tlakové nádoby;
(b) Technická norma (např. ISO 9809-1) použitá pro konstrukci, výrobu a zkoušení;
(c) Písmena označující zemi schválení podle mezinárodní rozlišovací značky státu předepsané v Úmluvě o silničním provozu, Vídeň 1968;
(d) Identifikační značka, nebo razidlo inspekční organizace, která je schválena příslušným orgánem země schvalující značení;
(e) Datum první prohlídky a zkoušky, rok (4 číslice) následované měsícem (2 číslice) oddělené lomítkem (např. “RRRR/MM”).
- 6.2.5.8.2 Použije se následující provozní značení:
(f) Zkušební tlak v barech, kterému předcházejí písmena „PH“ a po kterém následují písmena „BAR“;
(g) Hmotnost prázdné tlakové nádoby (tara) zahrnující všechny trvale připojené integrální části (např. kroužek límce, kroužek paty atd.) v kilogramech, následovaná písmeny „KG“. Tato hmotnost nesmí zahrnovat hmotnost ventilu, čepičky ventilu nebo krytu ventilu, žádný povlak nebo porézní materiál pro acetylen. Hmotnost (tara) musí být vyjádřena pomocí tří platných číslic poslední číslice se zaokrouhluje nahoru. Pro lahve menší než 1 kg musí být hmotnost vyjádřena dvěma platnými číslicemi, poslední číslice se zaokrouhluje. V případě tlakových nádob pro UN No 1001 acetylen rozpuštěný a UN No 3374 acetylen bez rozpouštědla, bude po desetinné čárce nejméně jedno desetinné místo a dvě číslice pro tlakové nádoby o hmotnosti menší než 1 kg;
(h) Minimální zaručená tloušťka stěny tlakové nádoby v milimetrech následovaná písmeny „MM“. Toto značení se nevyžaduje pro tlakové nádoby s hydraulickým vnitřním objemem menším nebo rovným 1 litr nebo pro kompozitní lahve, nebo pro uzavřené kryogenní nádoby;
(i) V případě tlakové nádoby pro stlačené plyny UN 1001 acetylen rozpuštěný a UN 3374 acetylen, bez rozpouštědla, provozní tlak v barech, kterému předcházejí písmena „PW“, v případě uzavřených kryogenních nádob nejvyšší dovolený provozní tlak předcházejí písmena „MAWP“;
(j) V případě tlakových nádob na zkapalněné plyny a zchlazené zkapalněné plyny, hydraulický vnitřní objem v litrech, vyjádřený na tři platné číslice, poslední číslice se zaokrouhluje dolů, po kterém následuje písmeno „L“. Jestliže hodnota minimálního nebo jmenovitého hydraulického vnitřního objemu je celé číslo, nemusí být číslice za desetinnou čárkou uvedeny;
(k) V případě tlakových nádob na UN 1001, acetylen, rozpuštěný, celková hmotnost prázdné tlakové nádoby, připojení a příslušenství, které se během plnění neodnímají, jakýkoli povlak a porézní materiál, rozpouštědla a saturačního plynu vyjádřená na tři platné číslice, poslední číslice se zaokrouhluje dolů, následovaná písmeny „KG“. Hmotnost musí být vyjádřena nejméně na jedno desetinné místo. Pro tlakové nádoby jejichž hmotnost je menší než 1 kg musí být hmotnost vyjádřena na dvě desetinná místa (poslední číslice se zaokrouhluje dolů).
(l) V případě tlakových nádob na UN 3374 acetylen bez rozpouštědla, celkovou hmotnost prázdné tlakové nádoby, připojení a příslušenství, které se během plnění neodnímají, jakýkoli povlak a porézní materiál vyjádřené na tři; platné číslice (poslední číslice se zaokrouhluje dolů) následovaná písmeny „KG“. Hmotnost musí být vyjádřena nejméně na jedno desetinné místo. Pro tlakové nádoby jejichž hmotnost je menší než 1 kg musí být hmotnost vyjádřena na dvě desetinná místa (poslední číslice se zaokrouhluje dolů).
- 6.2.5.8.3 Použije se následující výrobní značení:
(m) Označení závitu lahve (např. 25E). Tato značka se nevyžaduje pro uzavřené kryogenní nádoby;
(n) Značka výrobce registrovaná příslušným orgánem. Pokud země výroby není stejná jako země schválení, musí značce výrobce předcházet značka země výroby, jak je udána pomocí mezinárodní rozlišovací značky státu předepsané v Úmluvě o silničním provozu. Značka země a značka výrobce musí být odděleny mezerou nebo lomítkem;
(o) Sériové číslo přidělené výrobcem;
(p) V případě ocelových tlakových nádob a kompozitních tlakových nádob s ocelovou vložkou určených pro přepravu plynů s rizikem vodíkového zkřehnutí, písmeno „H“ udávající snášenlivost oceli (viz ISO 11114-1:1997).
- 6.2.5.8.4 Výše uvedená značení musí být umístěna ve třech skupinách.
- – Výrobní značky budou v horní skupině a musí se objevit následně v pořadí uvedeném v odstavci 6.2.5.8.3
- – Provozní značky podle odstavce 6.2.5.8.2 musí být ve skupině uprostřed a zkušební tlak (f) musí být bezprostředně za provozním tlakem (i) pokud je předepsán.
- – Certifikační značky musí být ve spodní skupině a musí být uvedeny v pořadí daném v odstavci 6.2.5.8.1

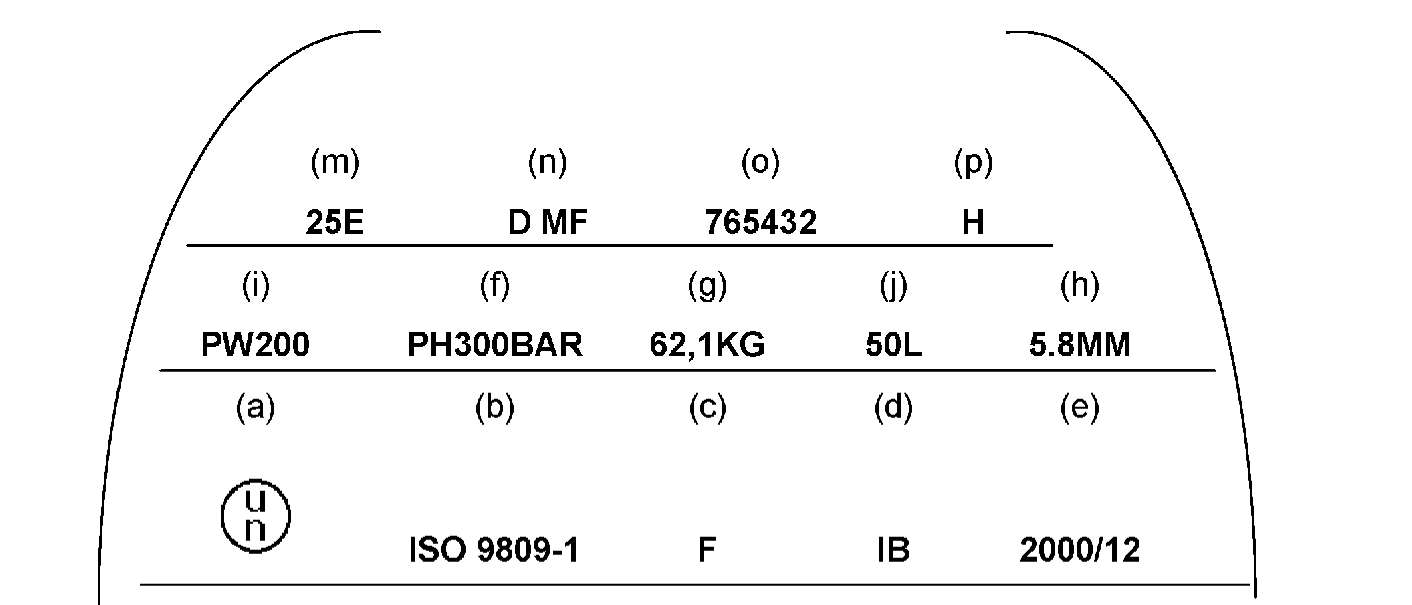

Následující příklad je použitelný pro plynové lahve:
- 6.2.5.8.5 Ostatní značení je povoleno na jiných plochách mimo boční stěny za předpokladu, že je umístěno na málo namáhaných plochách a ne v rozměrech a do hloubky, které by mohly způsobit škodlivé koncentrace napětí. V případě uzavřených kryogenních nádob může být toto značení na oddělené destičce připevněné k vnějšímu plášti. Taková značení nesmějí být v rozporu s povinným značením.
- 6.2.5.8.6 Navíc k předchozímu značení musí být každá tlaková nádoba určená pro vícenásobné použití, která splňuje požadavky periodické prohlídky a zkoušky podle pododdílu 6.2.5.5 opatřena značením uvádějícím:
(a) Označení určující zemi pověřující inspekční organizaci pro periodické prohlídky a zkoušky. Toto označení se nevyžaduje, pokud je tato organizace schválena příslušným orgánem země schvalující výrobu;
(b) Registrovanou značku inspekční organizace pověřené příslušným orgánem pro provádění periodické prohlídky a zkoušky;
(c) Datum periodické prohlídky a zkoušky, rok (dvě číslice) následované měsícem (dvě číslice) oddělené lomítkem (např. „RR/MM“). Pro označení roku je možno použít čtyři číslice;
Výše uvedené značky se objeví v uvedeném pořadí.
- 6.2.5.8.7 Pro acetylenové lahve, se souhlasem příslušného orgánu, mohou být data většiny nedávných periodických prohlídek a značek orgánu provádějícího periodické prohlídky a zkoušky vyraženy na prstenci (límci) upevněném na lahvi pomocí ventilu. Prstenec musí být umístěn tak, aby mohl být odstraněn pouze při odpojení ventilu od lahve
- 6.2.5.8.1 Použije se následující certifikační značení:
- 6.2.5.9 Značení UN tlakových nádob pro jedno použití
UN tlaková nádoba pro jedno použití musí být zřetelně a viditelně označena certifikací a specifickým označením pro plynovou nebo tlakovou nádobu. Tyto značky musí být trvale připevněny (např. nastříkány pomocí šablony, vyraženy, vyryty nebo vyleptány) na tlakové nádobě. S výjimkou použití šablony musí být značky na ramení, horním konci nebo hrdle tlakové nádoby nebo na trvale připojené součásti tlakové nádoby (např. na přivařeném límci). S výjimkou značky „UN“ a nápisu „ZNOVU NEPLNIT“, musí být minimální rozměr značek 5 mm pro tlakové nádoby o průměru větším nebo rovném 140 mm a 2,5 mm pro tlakové nádoby o průměru menším než 140 mm.
Nejmenší rozměr značky „UN“ musí být 10 mm pro tlakové nádoby o průměru větším nebo rovným 140 mm a 5 mm pro tlakové nádoby o průměru menším než 140 mm. Nejmenší rozměr nápisu „ZNOVU NEPLNIT“ musí být 5 mm.
- 6.2.5.9.1 S výjimkou (g), (h) a (m) se musí používat značky uvedené v odstavcích 6.2.5.8.1 až 6.2.5.8.3. Sériové číslo (o) může být nahrazeno číslem šarže
Navíc se vyžadují slova „ZNOVU NEPLNIT“ o výšce nejméně 5 mm.
- 6.2.5.9.2 Musí se použít požadavky uvedené v odstavci 6.2.5.8.4
- Poznámka: U tlakových nádob pro jedno použití je možno podle jejich rozměru nahradit toto značení nálepkou.
- 6.2.5.9.1 S výjimkou (g), (h) a (m) se musí používat značky uvedené v odstavcích 6.2.5.8.1 až 6.2.5.8.3. Sériové číslo (o) může být nahrazeno číslem šarže
- 6.2.5.9.3 Jiná značení se dovolují za předpokladu, že jsou provedena na plochách s nízkým napětím mimo boční stěny a nemají takový rozměr a hloubku, že by mohly způsobit škodlivé koncentrace napětí. Takové značky nesmějí být v rozporu s povinným označením.
