Sdělení Ministerstva zahraničních věcí, kterým se vyhlašuje konsolidované znění Evropské dohody o mezinárodní přepravě nebezpečných věcí po vnitrozemských vodních cestách (ADN)

1. 9.3.2.14.1 Požadavky na stabilitu v poškozeném stavu, vyplývající z výpočtu zaplavení, nesmí být překročeny.
2. 9.3.2.14.2 Pro plavidla s nákladními tanky o šířce větší než 0,70 B musí být podán důkaz, že byly dodrženy následující požadavky na stabilitu:

   (a) V pozitivní ploše křivky ramene stability až do zanoření prvního nevodotěsného otvoru musí být rameno stability (GZ) nejméně 0,10 m;

   (b) Obsah pozitivní plochy křivky ramene stability až do zanoření prvního nevodotěsného otvoru a v každém případě až do úhlu náklonu ≤ 27° musí být nejméně 0,024 m.rad;

   (c) Výška metacentra (GM) musí být nejméně 0,10 m.

   Tyto podmínky musí být splněny, přičemž je nutno pamatovat na vliv všech volných hladin v tancích pro všechny fáze nakládky a vykládky.

1. 9.3.2.14.3 Rozhodující pro plavidlo je přísnější z požadavků 9.3.2.14.1 a 9.3.2.14.2.

1. 9.3.2.15.1 Pro případ poškození je třeba zohlednit následující:

   (a) rozsah poškození na jednom boku plavidla:

   podélný rozsah:		nejméně 0,10 L, avšak ne méně než 5,00 m,
   příčný rozsah:		0,79 dovnitř od boku plavidla kolmo k podélné ose plavidla na úrovni roviny ponoru při maximálním ponoru nebo, pokud je to vhodné, vzdálenost povolenou oddílem 9.3.4, sníženou o 0,01 m;
   svislý rozsah:		neohraničený od základní roviny vzhůru.

   (b) rozsah poškození dna:

   podélný rozsah:		minimálně 0,10 L, avšak ne méně než 5,00 m,
   příčný rozsah:		3,00 m,
   svislý rozsah:		0,59 m vzhůru od základny kromě sacích jímek.

   (c) Všechny přepážky, spadající do oblasti poškození se považují za proražené, to znamená, že dělení přepážkami na úseky musí být voleno tak, aby bylo plavidlo plavby schopné i po zaplavení dvou nebo více přímo za sebou ležících úseků.

   Přitom se musí dbát na následující:

   1. - při poškození dna se považují i úseky ležící vedle sebe napříč plavidla za zaplavené;
   2. - spodní hrany vodotěsně neuzavíratelných otvorů (např. dveří, oken, palubních poklopů), musí v konečné fázi zaplavení ležet nejméně 0,10 m nad rovinou ponoru;
   3. - všeobecně se musí počítat s 95 % rozsahem zatopení. Je-li výpočtem prokázáno, že střední zaplavení v kterémkoli prostoru je menší než 95 %, může být dosazena vypočtená hodnota.

   Dosazují se však následující minimální hodnoty:

   -	strojovny	85 %
   -	prostory pro posádku	95 %
   -	dvojité dno, olejové nádrže, balastní nádrže, atd. podle toho, zda je dle jejich určení lze považovat při maximálním ponoru za plné nebo prázdné	0 nebo 95 %.

   Pro hlavní strojovnu stačí prokázat schopnost plavby jen pro stav zaplavení jednoho úseku, t.j. konečné přepážky strojovny se nepovažují za poškozené.

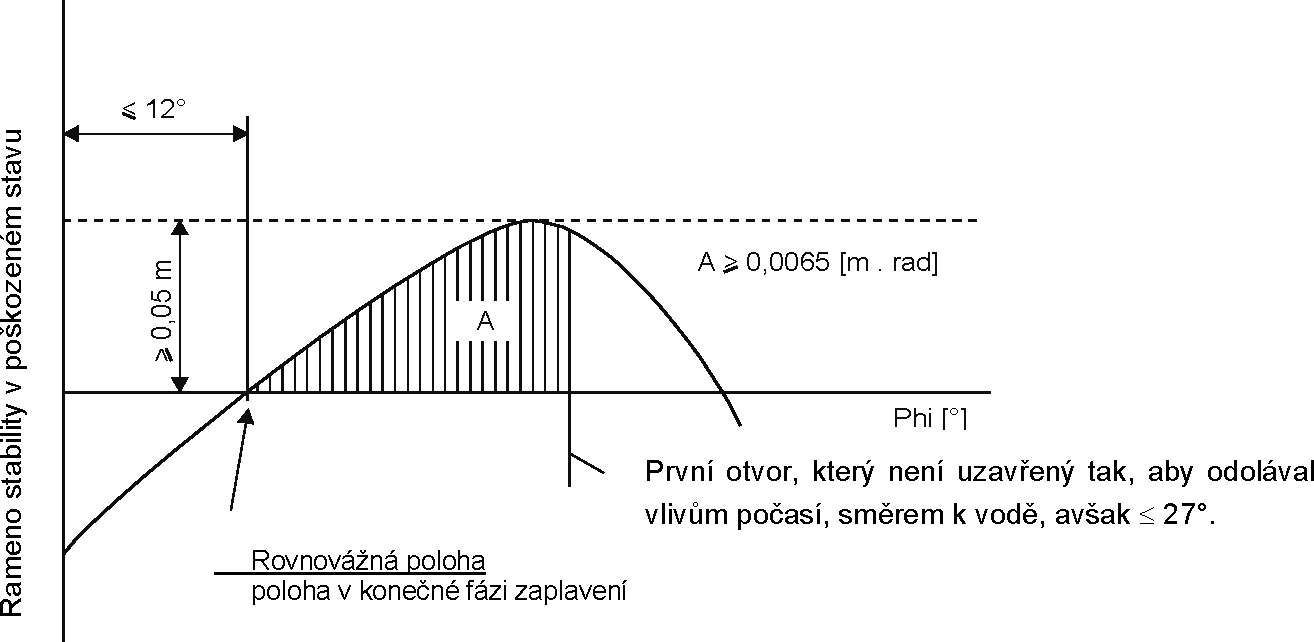

1. 9.3.2.15.2 Náklon plavidla v rovnovážné poloze (konečný sklon plavidla) nesmí přesahovat 12°. Otvory, které nejsou vodotěsně uzavíratelné, se mohou zanořovat teprve až po dosažení rovnovážné polohy. Pokud se zanořují dříve, považují se k nim příslušné prostory při poškození za zaplavené.

   Nad rovnovážnou polohu musí pozitivní positivní oblast křivky vztyčeného ramene stability vykazovat ≥ 0,05 m ve spojení s plochou ≥ 0,0065 m.rad. Minimální hodnoty stability musí být dodrženy až do zanoření prvních otvorů, které nejsou uzavřeny tak, aby odolávaly vlivům počasí, avšak před úhlem náklonu ≤ 27°. Zanoří-li se tyto otvory dříve, je třeba k nim náležící prostory při výpočtu považovat za zatopené.



1. 9.3.2.15.3 Pokud otvory, jimiž mohou být dodatečně zaplaveny nepoškozené prostory, mohou být vodotěsně uzavřeny, musí tato uzavírací zařízení být odpovídajícím způsobem popsána.
2. 9.3.2.15.4 Pokud jsou provedeny otvory pro přepouštění nebo zatopení pro snížení asymetrie, musí dojít k vyrovnání během 15 minut, pokud se v mezistavech prokáží dostatečné hodnoty stability v poškozeném stavu.

1. 9.3.2.16.1 Spalovací motory pro provoz plavidla, jakož i spalovací motory pomocných strojů, musí být umístěny mimo oblast nákladu. Přístup a další otvory do těchto prostor musí být umístěny v minimální vzdálenosti 2,00 m od oblasti nákladu.
2. 9.3.2.16.2 Strojovny musí být přístupné z paluby plavidla. Přístupy nesmí být nasměrovány k oblasti nákladu. Pokud nejsou dveře umístěny do výklenku, jehož hloubka odpovídá alespoň šířce dveří, musí být závěsy dveří obráceny k oblasti nákladu.

1. 9.3.2.17.1 Obytné prostory a kormidelna musí ležet mimo oblast nákladu před první kolmou rovinou vpředu nebo za nejzazší kolmou rovinou pod palubou se nacházející části oblasti. Okna kormidelny, která jsou umístěna minimálně 1,00 m nad podlahou kormidelny, smí být nakloněna dopředu.
2. 9.3.2.17.2 Přístupy k prostorám a otvorům v nástavbách nesmí být nasměrovány k oblasti nákladu. Závěsy dveří, které se otevírají směrem ven a nejsou umístěny do výklenku, jehož hloubka odpovídá alespoň šířce dveří, musí být obráceny k oblasti nákladu.
3. 9.3.2.17.3 Přístupy z paluby a otvory prostor do volného prostoru musí být možné uzavírat. Na přístupu do těchto prostor musí být připevněno následující upozornění:

   BĚHEM NAKLÁDKY, VYKLÁDKY A ODPLYNOVÁNÍ NEOTEVÍRAT BEZ SVOLENÍ VELITELE PLAVIDLA. OKAMŽITĚ OPĚT ZAVŘÍT.

1. 9.3.2.17.4 Vstupy a otevíratelná okna nástaveb a obytných prostor a také jiné otvory k těmto prostorám musí být vzdáleny minimálně 2,00 m od oblasti nákladu. Okna a dveře kormidelny smí být v rámci těchto 2,00 m umístěny jen tehdy, pokud neexistuje přímé spojení mezi kormidelnou a obytnými prostory.
2. 9.3.2.17.5 (a) Hnací hřídele drenážních a balastních čerpadel v oblasti nákladu smí být vedeny skrze přepážku mezi provozním prostorem a strojovnou, pokud uspořádání provozního prostoru odpovídá předpisům 9.3.2.11.6.

   (b) Vedení hřídele přepážkou musí být provedeno plynotěsně a schváleno uznanou klasifikační společností.

   (c) Připojení musí obsahovat potřebné provozní pokyny.

   (d) V přepážce mezi strojovnou a provozním prostorem v oblasti nákladu a mezi strojovnou a úložným prostorem smí být umístěna vedení elektrických kabelů, vedení hydrauliky a potrubí pro měřící, řídící a signální zařízení, pokud jsou provedeny plynotěsně a jsou schváleny uznanou klasifikační společností. Vedení přepážkou třídy „A-60“, jak je definována v SOLAS 74, kapitola II-2, předpis 3, musí mít protipožární ochranu stejné hodnoty.

   (e) Přepážkou mezi strojovnou a provozním prostorem v oblasti nákladu smí být vedeny trubkové rozvody, pokud se přitom jedná o rozvody mezi strojním zařízením ve strojovně a v provozním prostoru, které nemají ve strojovně žádné otvory.

   (f) Bez ohledu na 9.3.2.11.4 smějí potrubí ze strojovny procházet provozním prostorem v oblasti nákladu nebo kofrdamem nebo úložným prostorem nebo prostorem dvojitých boků ven do volného prostoru za podmínky, že jsou tato potrubí uvnitř provozního prostoru nebo kofrdamu nebo úložného prostoru nebo prostoru dvojitých boků tlustostěnného typu a nemají žádné slepé příruby ani otvory.

   (g) Pokud hnací hřídel pomocného stroje vede skrze stěnu, která je nad palubou, musí být toto provedení plynotěsné.

1. 9.3.2.17.6 Provozní prostor, který se nachází pod palubou v oblasti nákladu, se nesmí používat jako prostor s čerpadly pro systém nakládky a vykládky, s výjimkou případů, kdy:
   1. – Je prostor s čerpadly oddělený od strojovny nebo provozních prostor mimo oblast nákladu kofrdamem nebo přepážkou s izolací Třídy „A-60“, jak je popsáno v SOLAS 74, Kapitoly II-2, Ustanovení 3, nebo provozním nebo nákladovým prostorem;
   2. – Výše požadovaná přepážka „A-60“ nemá prolomení podle 9.3.1.17.5 (a);
   3. – Výstupní otvory větrání jsou rozmístěny ve vzdálenosti minimálně 6,00 m od vstupů a otvorů obytných prostor, kormidelny a provozních prostor mimo oblast nákladu;
   4. – Vstupní poklopy a větrací otvory jsou uzavíratelné zvenčí;
   5. – Všechna nakládací a vykládací potrubí, jakož i potrubí dočerpávacího systému jsou na sací straně čerpadla v prostoru s čerpadly přímo na přepážce vybaveny uzavíracími armaturami. Potřebná obsluha ovládacích zařízení v prostoru s čerpadly, spouštění čerpadel nebo kompresorů a regulace proudu kapaliny musí probíhat z paluby;
   6. – Jímka prostoru s čerpadly je vybavena zařízením k měření stavu plnění, které spustí optický a akustický poplach v kormidelně, pokud se v jímce prostoru s čerpadly hromadí kapalina;
   7. – Prostor s čerpadly je opatřen vestavěným zařízením pro detekci kyslíku, které automaticky ukazuje množství kyslíku, a které při dosažení koncentrace kyslíku 19,5 % spustí viditelný a slyšitelný poplach. Čidla tohoto systému musí být umístěna ve vhodných polohách na podlaze a ve výšce 2,00 m. Měření musí probíhat nepřetržitě a musí být zobrazeno v blízkosti vchodu. Akustické a optické poplachové zařízení musí být instalovány v kormidelně a v prostoru s čerpadlem a při spuštění alarmu musí být systém nakládky a vykládky odstaven;

      Porucha systému pro měření kyslíku musí spustit optický a akustický poplach v kormidelně a na palubě. Pokud se poplach nevypne, musí být automaticky předán do obytných prostor;

   1. – Ventilační systém předepsaný v 9.3.2.12.3 má dostatečnou kapacitu, aby zajistil minimálně 30 výměn vzduchu za hodinu na základě celkového objemu provozního prostoru.

   Pokud bude seznam látek povolených pro přepravu na plavidle podle 1.16.1.2.5 zahrnovat látky, které vyžadují ochranu proti explozi v souladu se sloupcem (17) tabulky C kapitoly 3.2, musí být místnost s čerpadlem také vybavena vestavěným systémem detekce plynů, který automaticky ukazuje přítomnost hořlavých plynů a aktivuje optický a akustický alarm, když koncentrace plynu dosáhne 20 % dolní meze výbušnosti nákladu nebo 20 % hodnoty dolní meze výbušnosti n-hexanu, podle toho, která hodnota je kritičtější.

   Čidla tohoto systému detekce plynu musí být umístěna ve vhodných polohách ve spodní části a přímo pod palubou. Měření musí probíhat nepřetržitě a musí být zobrazeno v blízkosti vchodu.

   Akustická a optická poplachová zařízení musí být instalována v kormidelně a v prostoru s čerpadlem a při spuštění alarmu musí být odstaven systém nakládky a vykládky;

   Jakákoli porucha systému detekce plynu musí být okamžitě signalizována v kormidelně a na palubě optickým a akustickým varováním. Pokud se poplach nevypne, musí být automaticky předán do obytných prostor.

1. 9.3.2.17.7 Na vstupu do prostoru s čerpadly musí být připevněn následující nápis:

   PŘED VSTUPEM DO PROSTORU S ČERPADLY PŘEZKOUŠET NEPŘÍTOMNOST PLYNŮ A TAKÉ DOSTATEK KYSLÍKU. DVEŘE A VSTUPNÍ OTVORY NEOTEVÍRAT BEZ SVOLENÍ VELITELE PLAVIDLA. PŘI POPLACHU IHNED OPUSTIT PROSTOR.

V případě předepsaného vytvoření inertního prostředí nebo polštáře musí být na plavidle zařízení pro plnění inertním plynem.

Toto zařízení musí umět udržovat stálý minimální tlak 7 kPa (0,07 bar) v prostorech, ve kterých musí být vytvořeno inertní prostředí. Mimo to, činnost zařízení pro plnění inertním plynem nesmí vést ke zvyšování tlaku v nákladním tanku nad tlak, pro který jsou nastaveny ventily zvýšení tlaku. Tlak, pro který je nastaven vakuový ventil, musí být 3,5 kPa (0,035 bar).

Množství inertního plynu, nutného pro nakládku nebo vykládku, se musí přepravovat nebo vyrábět na palubě plavidla, pokud není možnost jeho obdržení ze břehu. Mimo to, na palubě plavidla se musí nacházet dostatečné množství inertního plynu pro doplnění běžných ztrát, ke kterým dochází během přepravy.

Prostory, ve kterých musí být vytvořeno inertní prostředí, musí být vybaveny přípojkami pro plnění inertním plynem a kontrolním zařízením, zajišťujícím stálou kontrolu potřebného prostředí.

Když tlak nebo koncentrace inertního plynu v plynné fázi se snižují pod zadanou hodnotu, musí kontrolní zařízení dávat do kormidelny světelný a zvukový signál. Když v kormidelně není nikdo přítomen, poplachový signál musí, mimo to, být k dispozici v místě, kde je přítomen jeden ze členů posádky.

1. 9.3.2.20.1 Kofrdamy nebo oddělení kofrdamů, které zůstanou po vybavení provozních prostor v souladu s 9.3.2.11.6, musí být přístupny přes vstupní otvor.
2. 9.3.2.20.2 Musí být možné, pomocí čerpadla kofrdamy naplnit vodou a vodu zase odčerpat. Naplnění musí proběhnout během 30 minut. Tyto požadavky nejsou zapotřebí, jestliže přepážka mezi strojovnou a kofrdamem je opatřena protipožární izolací podle „A-60“ podle SOLAS 74, kapitola II-2, pravidlo 3, nebo pokud je kofrdam zřízen jako provoní prostor.
3. 9.3.2.20.3 Kofrdamy nesmí být spojeny pevným potrubím s jiným potrubím na plavidle, které je umístěno mimo oblast nákladu.
4. 9.3.2.20.4 Pokud bude seznam látek povolených pro přepravu na plavidle podle 1.16.1.2.5 zahrnovat látky, které vyžadují ochranu proti explozi v souladu se sloupcem (17) tabulky C kapitoly 3.2, musí být větrací otvory kofrdamů vybaveny pojistkou proti prošlehnutí plamene, která je schopná odolat deflagraci. Pojistky proti prošlehnutí plamene musí být voleny podle skupin/podskupin výbušnosti látek, které mají být zahrnuty do seznamu látek na nádobě (viz sloupec (16) tabulky C kapitoly 3.2).Bezpečnostní a kontrolní zařízení.

1. 9.3.2.21.1 Každý nákladní tank musí být opatřen:

   (a) vnitřní značkou pro stupeň plnění na 95 %;

   (b) přístrojem, který ukazuje úroveň hladiny;

   (c) přístrojem, který upozorňuje na úroveň hladiny nejpozději při naplnění na 90 %;

   (d) čidlem mezní hodnoty, které spustí bezpečnostní pojistku proti přeplnění nejpozději při naplnění na 97,5 %;

   (e) zařízením na měření tlaku plynné fáze v nákladním tanku;

   (f) přístrojem pro měření teploty nákladu, je-li ve sloupci (9) tabulky C kapitoly 3.2 požadováno zařízení pro ohřev nákladu nebo se vyžaduje možnost ohřevu nákladu na palubě, nebo je-li uvedena maximální teplota ve sloupci (20) tabulky C kapitoly 3.2;

   (g) přípojkou pro připojení zařízení pro odběr vzorků uzavřeného nebo částečně uzavřeného typu, a/nebo alespoň jedním otvorem pro odběr vzorků, jak je požadováno ve sloupci (13) tabulky C kapitoly 3.2. Přípojka musí být vybavena uzavíracím zařízením odolným vůči vnitřnímu tlaku v připojení.;

   Pokud bude seznam látek povolených pro přepravu na plavidle podle 1.16.1.2.5 zahrnovat látky, které vyžadují ochranu proti explozi v souladu se sloupcem (17) tabulky C kapitoly 3.2, musí být pojistka proti zpětnému prošlehnutí plamene v otvoru pro odběr vzorků způsobilá odolat trvalému hoření volena podle skupin/podskupin výbušnosti látek, které mají být zahrnuty do seznamu látek na nádobě (viz sloupec (16) tabulky C kapitoly 3.2).

1. 9.3.2.21.2 Stupeň naplnění v % musí být zjistitelný s přesností na 0,5 %. Vztahuje se na obsah celého nákladního tanku včetně expanzní šachty.
2. 9.3.2.21.3 Přístroj, který ukazuje úroveň hladiny, musí být možné sledovat z místa obsluhy uzavíracích prvků příslušného nákladního tanku. Nejvýše přípustnou hladinu naplnění 95 % a 97 %, uvedenou v seznamu látek, je nutno uvádět na každém ukazateli úrovně.

   Hodnoty přetlaku a vakua musí být viditelné v jakoukoliv dobu z toho místa, odkud je možné přerušit nakládku nebo vykládku. Maximálně přípustná hodnota přetlaku nebo vakua musí být vyznačena na každém ukazateli.

   Údaje přístrojů musí být viditelné při každých povětrnostních podmínkách.

1. 9.3.2.21.4 Výstražný přístroj úrovně hladiny, který spouští akustický a optický poplach musí být nezávislý na přístroji, který ukazuje úroveň hladiny.
2. 9.3.2.21.5 (a) Čidlo mezních hodnot podle 9.3.1.21.1 (d) musí na plavidle spustit akustický a optický signál a zároveň aktivuje elektrický kontakt, který v podobě binárního signálu přeruší tok proudu z břehového zařízení a na břehu může zavést opatření proti přetečení při nakládce.

   Signál musí být možné předat na břeh pomocí dvoupólového vodotěsného přístrojového konektoru zařízení, které zapojuje spoje, podle normy EN 60309-2:1999+A1:2007+A2:2012 pro stejnosměrný proud 40 až 50 V, barva označení bílá, poloha pomocného nosu šroubu 10 h.

   Zásuvka musí být připevněna v bezprostřední blízkosti břehového zapojení nakládacího a vykládacího potrubí na plavidle.

   Čidlo mezních hodnot musí být také schopné vypnout vlastní vykládací čerpadlo. Čidlo mezních hodnot musí být nezávislé na přístroji, který upozorňuje na úroveň hladiny, smí však být spojeno s přístrojem, který ukazuje úroveň hladiny.

   (b) Během vykládky pomocí čerpadla na plavidle musí být možno čerpadlo vypnout z břehového objektu. K tomuto účelu musí být nezávislé, samo o sobě bezpečné silnoproudé vedení, napájené plavidlem, vypnuto z břehového objektu pomocí elektrického kontaktu.

   Musí být možné přenést binární signál z břehového objektu pomocí vodotěsné dvoupólové zásuvky nebo konektorového zařízení podle normy EN 60309-2:1999+A1:2007+A2:2012, pro stejnosměrný proud 40 až 50 voltů, identifikační barva bílá, poloha pomocného nosu šroubu 10 h.

   Tato zásuvka musí být trvale namontována na plavidle v blízkosti napojení vykládacích potrubí.

   (c) Plavidla, která mohou dovážet pro provoz plavidla nutné produkty, musí být vybavena překladním systémem, odpovídajícím evropskému standardu EN 12827:1999 a rychlouzavíracím zařízením, umožňujícím přerušit zásobování. Toto rychleuzavírací zařízení se musí uvádět do činnosti pomocí elektrického signálu, pocházejícího ze systému a zajišťujícího zamezení přelití. Elektrická spojení, uvádějící do činnosti rychlouzavírací zařízení, musí být jištěno v souladu s principem klidového proudu nebo s pomocí jiných odpovídajících způsobů zjišťování poruch. Pracovní stav elektrických propojení, které nelze ovládat na principu klidového proudu, musí být snadno prověřovatelný.

   K dispozici musí být možnost uvedení do činnosti rychlouzavírací zařízení, nezávislé od elektrického signálu.

   Ryhlouzavírací zařízení musí uvádět do činnosti na plavidle poplachový optický nebo akustický signál.

1. 9.3.2.21.6 Optické a akustické signály přístroje, který upozorňuje na úroveň hladiny a čidla mezních hodnot se od sebe musí zřetelně odlišovat.

   Optické signály musí být vidět na každém obslužném místě uzavíracích armatur nákladních tanků. Funkce měřícího čidla a elektrického obvodu musí být lehce kontrolovatelná nebo musí stačit provedení "failsafe".

1. 9.3.2.21.7 Jestliže tlak nebo teplota překročí stanovenou hodnotu, musí přístroje pro měření podtlaku nebo přetlaku plynné fáze v nákladním tanku nebo teploty nákladním tanku aktivovat optický a akustický poplach v kormidelně a na palubě. Pokud se poplach nevypne, musí být automaticky předán do obytných prostor.

   Jestliže tlak během nakládky a vykládky překročí stanovenou hodnotu, musí přístroj pro měření tlaku pomocí konektoru uvedeného výše v 9.3.2.21.5 okamžitě spustit elektrický kontakt, který spustí opatření k přerušení nakládky nebo vykládky. Pokud se používá vlastní vypouštěcí čerpadlo plavidla, musí být automaticky vypnuto.

   Přístroj pro měření podtlaku nebo přetlaku musí spustit alarm nejpozději v momentě, kdy:

   (a) Když je přetlak roven 1,15 násobku otevíracího tlaku přetlakových ventilů/vysokorychlostních odvzdušňovacích ventilů; nebo

   (b) Je dosaženo spodního prahu hodnoty konstrukčního tlaku podtlakových ventilů, avšak podtlak nepřesahuje 5 kPa (0,05 bar).

   Maximální přípustná teplota je uvedena ve sloupci (20) tabulky C kapitoly 3.2. Čidla pro alarmy uvedené v tomto odstavci mohou být připojeny k poplachovému zařízení čidla.

   Je-li to předepsáno ve sloupci (20) tabulky C kapitoly 3.2, musí přístroj pro měření přetlaku plynné fáze v nákladním tanku spustit optický a akustický poplach v kormidelně, pokud přetlak během plavby překročí 40 kPa (0,4 bar). Pokud se poplach nevypne, musí být automaticky předán do obytných prostor; Musí být možné odečítat měřidla v bezprostřední blízkosti ovládacího systému pro rozstřikování vody.

1. 9.3.2.21.8 Pokud se ovládací prvky uzavíracích armatur nákladních tanků nachází v řídícím prostoru, musí být možné odpojení nákladních čerpadel z tohoto místa řízení, údaje ukazatele úrovně musí být viditelné na místě řízení a světelné a zvukové poplachové signály, které podává havarijně-poplachový signál úrovně čidlem vysoké úrovně podle 9.3.2.21.1(d), a přístroji pro měření tlaku a teploty nákladu, musí být vidět a slyšet na místě řízení a na palubě.

   Musí být zajištěn dohled na oblast nákladu z kontrolního prostoru.

1. 9.3.2.21.9 Plavidlo musí být vybaveno tak, aby nakládka nebo vykládka mohly být přerušeny pomocí vypínačů, tj. rychlouzavírací ventil umístěný na flexibilním vedení spojujícím plavidlo s břehem musí být schopen uzavření. Vypínače musí být umístěn na plavidle na dvou místech (vpředu a vzadu).

   Toto ustanovení platí jen tehdy, je-li předepsáno ve sloupci (20) tabulky C kapitoly 3.2.

   Přerušovací systém musí být zkonstruován podle principu ve stavu bez proudu.

1. 9.3.2.21.10 V případě přepravy chlazených látek se určuje tlak poplachového systému konstrukcí nákladních tanků. V případě přepravy látek, které se musí přepravovat v chlazeném stavu, musí tlak funkčního poplachového systému být vyšší nejméně o 25 kPa (0,25 bar) maximálního tlaku vypočítaného v souladu s 9.3.2.27.

1. 9.3.2.22.1 (a) Otvory nákladních tanků se musí nacházet nad palubou plavidla v oblasti nákladu.

   (b) Otvory nákladních tanků s příčným průřezem větším než 0,10 m² a otvory bezpečnostních zařízení, která zabraňují nepřípustným přetlakům, se musí nacházet minimálně 0,50 m nad palubou.

1. 9.3.2.22.2 Otvory nákladních tanků musí být opatřeny plynotěsnými uzávěry schopnými odolat zkušebnímu tlaku podle 9.3.2.23.2.
2. 9.3.2.22.3 Uzávěry, které se za normálních okolností používají během nakládky a vykládky, nesmí při ovládání vytvářet žádné jiskry.
3. 9.3.2.22.4 (a) Každý nákladní tank nebo skupina nákladních tanků, které jsou spojeny společným odvětrávacím potrubím, musí být vybavena:
   1. – Přípojkou pro bezpečný návrat plynů vypouštěných během nakládky na břeh;
   2. – Zařízení pro bezpečné snížení tlaku v nákladních tancích, na němž poloha uzavíracího ventilu zřetelně ukazuje, zda je otevřený nebo zavřený;
   3. – Bezpečnostní zařízení, která zamezí nepřípustnému přetlaku nebo podtlaku.

   Otevírací tlak pojistných ventilů musí být trvale vyznačen na ventilech;

   Nastavení přetlakových ventilů musí být takové, aby během přepravy reagovaly teprve, když bude dosaženo maximálního přípustného pracovního tlaku nákladních tanků;

   Plyny musí být vypouštěny směrem vzhůru;

   Výpustě přetlakových ventilů musí být umístěny nejméně 1,00 m nad palubou a ve vzdálenosti nejméně 6,00 m od otvorů obytných prostor, kormidelny a provozních prostorů mimo oblast nákladu. V okruhu o poloměru 1,00 m kolem výpustí přetlakového ventilu se nesmí nacházet žádná zařízení. Tato oblast musí být označena jako nebezpečná zóna;

   (b) Pokud seznam látek povolených pro přepravu na plavidle podle 1.16.1.2.5 bude zahrnovat látky, které vyžadují ochranu proti explozi v souladu se sloupcem (17) tabulky C kapitoly 3.2:

   1. – Přípojky ke každému nákladnímu tanku, odvětrávacímu potrubí a podtlakovému ventilu musí být vybaveny pojistkou proti prošlehnutí plamene, která je schopná odolat deflagraci; a
   2. – Zařízení pro bezpečné snížení tlaku v nákladních tancích musí být bezpečné proti deflagraci a musí být schopné odolat stálému hoření;

   (c) Pokud bude seznam látek povolených pro přepravu na plavidle podle 1.16.1.2.5 zahrnovat látky, které vyžadují ochranu proti explozi v souladu se sloupcem (17) tabulky C kapitoly 3.2, nebo u kterých je ve sloupci (3b) tabulky C kapitoly 3.2 uvedeno T, musí být přetlakový ventil konstruován jako vysokorychlostní odvzdušňovací ventil.

   (d) Má-li být mezi odvětrávací potrubí a nákladní tank namontováno uzavírací zařízení, musí být umístěno mezi nákladním tankem a pojistkou proti zpětnému prošlehnutí plamene a každý nákladní tank musí být vybaven přetlakovými ventily;

   (e) Systém autonomní ochrany uvedený v (b) a (c) se volí podle skupin/podskupin výbušnosti látek předpokládaných pro zařazení na seznam látek na plavidle (viz sloupec (16) tabulky C kapitoly 3.2). Výpustě vysokorychlostních ventilů musí být umístěny nejméně 2,00 m nad palubou a ve vzdálenosti nejméně 6,00 m od otvorů obytných prostor, kormidelny a provozních prostorů mimo oblast nákladu. Tato výška může být snížena na 1,00 m, pokud se nenachází v okruhu 1,00 m okolo výstupu přetlakového ventilu žádné pohonné zařízení. Tato oblast musí být označena jako nebezpečná zóna;

   Je-li požadováno, aby vysokotlaký odvzdušňovací ventil, podtlakový ventil, pojistka proti zpětnému prošlehnutí plamene a odvětrávací potrubí bylo možné ohřívat, musí být příslušná zařízení vhodná pro danou teplotu.

1. 9.3.2.22.5 Odvětrávací potrubí

   (a) Pokud jsou ke společnému odvětrávacímu potrubí připojeny dva nebo více nákladní tanky, je dostačující, že je na společném odvětrávacím potrubí nainstalováno zařízení podle 9.3.2.22.4 (pojistné ventily pro prevenci nepřijatelného přetlaku a podtlaku, vysokorychlostní větrací ventil, podtlakový ventil chráněné proti deflagracím, bezpečnostní přetlakové zařízení pro nákladní nádrže chráněné proti deflagracím) (viz 7.2.4.16.7);

   (b) Jestliže je každý nákladní tank napojen na vlastní odvětrávací potrubí, každý nákladní tank nebo související odvětrávací potrubí musí být vybaven podle 9.3.2.22.4.

1. 9.3.2.23.1 Nákladní tanky, zbytkové tanky, kofrdamy, nakládací a vykládací potrubí musí být prvotně přezkoušeny před uvedením do provozu a pak následně přezkušovány pravidelně v rámci předepsaných termínů.

   Pokud v nákladních tancích existuje ohřevný systém, musí být prvotně před uvedením do provozu přezkoušeny hadice topení a pak následně přezkušovány pravidelně v rámci předepsaných termínů.

1. 9.3.2.23.2 Zkušební tlak nákladních tanků a zbytkových tanků musí obsahovat minimálně 1,3násobek provozního tlaku. Zkušební tlak pro kofrdamy musí činit 10 kPa (0,10 barů) přetlaku.
2. 9.3.2.23.3 Zkušební tlak nakládacích a vykládacích potrubí musí být minimálně 1000 kPa (10 barů) přetlaku.
3. 9.3.2.23.4 Maximální termín pro opakované zkoušky činí jedenáct let.
4. 9.3.2.23.5 Metoda tlakové zkoušky musí odpovídat předpisům, které byly vydány příslušným orgánem nebo uznanou klasifikační společností.

1. 9.3.2.24.1 Když celý systém udržení látek není vypočítán pro to, aby vydržel plný efektivní tlak páry nákladu v horních limitech výpočetních teplot okolního prostředí, tak tlak v tancích musí být udržován na úrovni níže maximálně přípustného tlaku činnosti pojistných ventilů za pomoci jednoho nebo více následujících prostředků:

   (a) systém pro regulaci tlaku v nákladních tancích využívající mechanické chlazení;

   (b) systém zajišťující bezpečnost v případě ohřevu nebo zvýšení tlaku nákladu. Izolace nebo výpočetní tlak nákladního tanku, nebo součin těchto dvou hodnot musí být takový, aby zůstávala dostatečná rezerva pevnosti s ohledem na dobu použití a předpokládaných teplot; v každém případě tento systém musí být považován za přijatelný uznanou klasifikační společností a musí zajišťovat bezpečnost v průběhu doby, delší nejméně trojnásobné lhůty doby provozu;

   (c) jiné systémy, které se považují za použitelné uznanou klasifikační společností.

1. 9.3.2.24.2 Systémy předepsané v 9.3.2.24.1 musí být vyráběny, instalovány a kontrolovány tak, aby toto uznala klasifikační společnost. Materiály použité při jejich konstrukci, musí být kompatibilní s přepravovaným nákladem. V normálních podmínkách provozu horní hodnoty vypočtených teplot okolního prostředí musí být:

   vzduch:	+ 30 °C;
   voda:	+ 20 °C.

1. 9.3.2.24.3 Systém ochrany nákladu musí být schopen snášet plný tlak par nákladu v horních vypočtených mezních teplot okolního prostředí, nezávisle na systému vybraného odpařovacího se plynu. Tento předpis je uveden formou poznámky 37 v sloupci (20) tabulky C kapitoly 3.2

1. 9.3.2.25.1 Čerpadla a příslušná nakládací a vykládací potrubí musí být umístěna v oblasti nákladu. Nakládací čerpadla musí být možné vypínat z oblasti nákladu a dále z místa mimo tuto oblast. Nakládací čerpadla na palubě musí být umístěna minimálně 6,00 m od přístupů nebo otvorů obytných a provozních prostor, které jsou umístěny mimo oblast nákladu.
2. 9.3.2.25.2 (a) Nakládací a vykládací potrubí musí být nezávislé na jakýchkoliv jiných potrubích na plavidle. Pod palubou, s výjimkou vnitřku nákladních tanků a prostoru s čerpadly, nesmí být žádné nakládací a vykládací potrubí, určené pro náklad.

   (b) Nakládací a vykládací potrubí musí být uspořádáno tak, aby při nakládce nebo vykládce v nich obsažená kapalina byla bezpečně odstraněna a mohla vtéci zpět buď do nákladních tanků nebo tanků na břehu.

   (c) Nakládací a vykládací potrubí se od ostatních musí odlišovat, například barevným označením.

   (d) Nakládací a vykládací potrubí na palubě, s výjimkou břehových přípojek, se musí nacházet minimálně v odstupu jedné čtvrtiny lodní šířky k obšívce.

   (e) Břehové přípojky musí být od přístupů a otvorů obytných a také provozních prostor, ležících mimo oblast nákladu, vzdáleny minimálně 6,00 m.

   (f) Všechny břehové přípojky odvětrávacího potrubí a nakládacího a vykládacího potrubí, kterými se nakládá a vykládá, musí být opatřeny uzavírací armaturou. Všechny břehové přípojky musí, pokud nejsou v provozu, být zaslepeny přírubou.

   (g) (Vypuštěno)

   (h) Příruby a ucpávky musí být vybaveny ochranným zařízením proti stříkající vodě.

   (i) Nakládací-vykládací potrubí a rovněž přípojky odvětrávacího potrubí nesmí mít ohebná spojení s pohyblivými přípojkami.

1. 9.3.2.25.3 (Vypuštěno)
2. 9.3.2.25.4 (a) Každá součást potrubí pro nakládku a vykládku musí být elektricky spojena s trupem plavidla.

   (b) Nakládací potrubí musí být přivedeno až k podlaze nákladních tanků.

1. 9.3.2.25.5 Musí být patrné, zda uzavírací armatury nebo jiná uzavírací zařízení nakládacích a vykládacích potrubí jsou zavřené nebo otevřené.
2. 9.3.2.25.6 Nakládací a vykládací potrubí musí mít při zkušebním tlaku potřebnou pružnost, těsnost a odolnost vůči tlaku.
3. 9.3.2.25.7 Nakládací-vykládací potrubí musí být vybaveno přístroji pro měření tlaku, umístěnými na výpusti čerpadel. Úroveň maximálně přípustného přetlaku nebo vakua musí být označen na každém zařízení. Údaje přístrojů musí být viditelné při jakýchkoliv povětrnostních podmínkách.
4. 9.3.2.25.8 (a) Pokud má být nakládacím a vykládacím systémem vedena voda k mytí tanků nebo balastní voda do nákladních tanků, musí se přípojky potřebné pro sání nacházet v oblasti nákladu, avšak mimo nákladní tanky.

   Čerpadla, která slouží systémům k mytí tanků, musí s příslušnými přípojkami být umístěna mimo oblast nákladu, pokud je tlaková část tohoto systému konstruována takovým způsobem, že tímto potrubím nelze sát.

   Pomocí pružinového zpětného ventilu se musí zajistit, aby se plyny nedostaly mycím systémem do prostoru mimo oblast nákladu.

   (b) Potrubí, které je určeno pro sání vody, musí být na místech spojení s nakládacím potrubím opatřeno zpětným ventilem.

1. 9.3.2.25.9 Přípustné výkony nakládky a vykládky musí být vypočteny

   Tyto výpočty se vztahují na maximálně přípustný výkon nakládky a vykládky na každý nákladní tank nebo skupiny nákladních tanků, dle dimenzování větracího systému. U těchto propočtů má být zohledněno, že při neočekávaném uzavření plynového zpětného potrubí u zařízení na břehu, bezpečnostní zařízení v nákladních tancích zamezí tomu, že tlak v nákladních tancích překročí následně uvedené hodnoty:

   přetlak:		1,15 násobek otevíracího tlaku přetlakového ventilu/vysokorychlostního ventilu;
   podtlak:		ne více než je konstrukční tlak, avšak nejvýše podtlak 5 kPa (0,05 barů).

   Zvláště je třeba zohlednit následující faktory:

   1. 1. Rozměry větracího systému nákladních tanků;
   2. 2. Tvorba plynů během nakládky: tato je zohledněna vynásobením nejvyššího výkonu nakládky faktorem minimálně 1,25;
   3. 3. Hustota směsi par z nákladu, založení na směsi 50 obj. % páry a 50 obj. % vzduchu;
   4. 4. Ztráta tlaku ve větracím potrubí a ventily a fitinky. Zde se musí počítat se znečištěním ve výši 30 % pojistek proti průniku plamenů;
   5. 5. Nastavení přetlaku a podtlaku u bezpečnostních ventilů.

   Pokyny týkající se maximálních přípustných nakládacích a vykládacích výkonů pro každý nákladní tank nebo každou skupinu nákladních tanků, musí být na palubě.

1. 9.3.2.25.10 Stlačený vzduch produkovaný mimo oblast nákladu může být používán v oblasti nákladu, pokud je nainstalován pružinový zpětný uzávěr, aby se zajistilo, že žádné plyny nemohou uniknout z oblasti nákladu prostřednictvím systému stlačeného vzduchu do obytných prostor, kormidelny nebo provozních prostorů mimo oblast nákladu.
2. 9.3.2.25.11 Pokud plavidlo přepravuje více nebezpečných látek, které mohou vzájemně nebezpečně reagovat, musí pro každou látku existovat zvláštní čerpadlo s příslušným nakládacím a vykládacím potrubím. Potrubí nesmí být vedeno nákladním tankem, který obsahuje nebezpečné látky, se kterými by látka mohla reagovat.

1. 9.3.2.26.1 Jsou-li plavidla vybavena tanky na zbytky produktů nebo nádobami na zbytky produktů, musí být umístěny v oblasti nákladu a musí splňovat ustanovení 9.3.2.26.2 a 9.3.2.26.3. Nádoby na zbytky produktů musí být umístěny pouze v oblasti nákladu na palubě a ne méně než jednu čtvrtinu šířky plavidla od obšívky.
2. 9.3.2.26.2 Tanky na zbytky produktů musí mít následující vybavení:
   1. – Indikátor úrovně hladiny;
   2. – přípojky s uzavíracími armaturami pro potrubí a soustavy hadic;
   3. – Přetlakový/podtlakový ventil;
