(b) vést audit podle 6.2.5.7.3.2, aby ověřil, že inspekce a zkoušky jsou prováděny tak jak vyžadují odpovídající normy pro tlakovou nádobu a ADR ke spokojenosti příslušného orgánu.
- 6.2.5.7.4.4 Po provedení auditu s uspokojivými výsledky a splnění všech platných požadavku podle 6.2.5.7.4, musí být vydán schvalovací certifikát. Musí obsahovat jméno organizace pro periodické inspekce a zkoušení, zaregistrovanou značku, adresu každého zařízení a veškerá data nezbytná pro identifikaci jeho schválených činností ( na př. označení tlakových nádob, metodu periodické inspekce a zkoušky a norem tlakové nádoby).
- 6.2.5.7.4.5 Pokud je organizaci pro periodické inspekce a zkoušení schválení odepřeno, musí příslušný orgán písemně uvést podrobné důvody tohoto odepření.
Modifikace schválení organizace pro periodické inspekce a zkoušení
- 6.2.5.7.4.6 Po schválení musí instituce pro periodické inspekce a zkoušení informovat vydávající příslušný orgán o všech modifikacích týkajících se informací předložených podle souvisejících s počátečním schválením.
Modifikace musí být vyhodnoceny, aby se určilo, zdali budou splněny požadavky na tlakové nádoby odpovídajících norem a ADR. Muže být vyžadován audit podle 6.2.5.7.3.2.
Příslušný orgán musí přijmout nebo zamítnout tyto změny písemně a pokud je to nutné, musí být vydán rozšířený schvalovací certifikát.
- 6.2.5.7.4.7 Příslušný orgán musí, na žádost, sdělit všem příslušným orgánům informace týkající se počátečních schválení, modifikací schválení a zrušených schválení.
- 6.2.5.7.5 Periodická inspekce a zkouška a certifikace
Označení tlakové nádoby o provedené periodické inspekci a zkoušce musí být považováno za prohlášení, že tlaková nádoba splňuje požadavky na tlakové nádoby příslušných norem a ADR. Organizace pro periodické inspekce a zkoušení musí na každou schválenou tlakovou nádobu připojit označení periodické inspekce a zkoušky včetně své registrované značky ( viz 6.2.5.8.6)
Protokol certifikující, že tlaková nádoba úspěšně absolvovala periodickou inspekci a zkoušku, musí být vydán organizací pro periodické inspekce a zkoušení před naplněním tlakové nádoby.
- 6.2.5.7.6 Protokoly
Organizace pro periodické inspekce a zkoušení musí po dobu nejméně 15 let uchovávat zprávy o periodických inspekcích a zkouškách tlakových nádob ( úspěšných i neúspěšných), včetně místa (lokality) zkušebního zařízení.
Vlastník tlakové nádoby musí uchovávat identickou zprávu až do příští periodické inspekce a zkoušky, pokud tlaková nádoba není trvale stažena z provozu.“
- 6.2.5.8 Značení UN opakovaně plnitelných tlakových nádob.
UN opakovaně plnitelné tlakové nádoby musí být zřetelně a čitelně označeny certifikačním, provozním a výrobním označením. Tato značení musí být trvale připevněna (např. vyražením vyrytím, nebo vyleptáním) na tlakovou nádobu. Značky musí být na rameni, vrchním konci,nebo hrdle tlakové nádoby, nebo na trvale připevněné součásti tlakové nádoby (např. přivařený límec), nebo na korozi odolném štítku přivařeném na vnějším plášti uzavřené kryogenní nádoby. S výjimkou značení obalovým symbolem UN musí být minimální rozměr značek 5 mm pro tlakové nádoby o průměru větším nebo rovném 140mm a 2,5 mm p o tlakové nádoby s průměrem menším než 140mm. Minimální rozměr obalového symbolu UN musí být 10 mm pro tlakové nádoby s průměrem větším nebo rovným 140 mm a 5mm pro tlakové nádoby o průměru menším než 140mm.
- 6.2.5.8.1 Musí se použít následující certifikační značky:
(a) UN obalový symbol
Tento symbol bude vyznačen pouze na tlakových nádobách splňujících požadavky ADR pro UN tlakové nádoby.
(b) Technická norma ( např. ISO 9809-1) použitá pro konstrukci, výrobu a zkoušení.
(c) Písmeno(a) označující zemi schválení podle rozlišovací značky motorových vozidel v mezinárodním provozu;
(d) Identifikační značka, nebo razidlo inspekční organizace, která je registrována příslušným orgánem země schvalující značení;
(e) Datum první inspekce, rok (4 číslice) následované měsícem (2 číslice) oddělené lomítkem (např. “/”).
- 6.2.5.8.2 Musí se použít následující provozní značení:
(f) Zkušební tlak v barech, kterému předcházejí písmena „PH“ a po kterém následují písmena „BAR“;
(g) Hmotnost prázdné tlakové nádoby (tara) zahrnující všechny trvale připojené integrální části ( na př. kroužek límce, kroužek paty atd.) v kilogramech, následovaná písmeny „KG“. Tato hmotnost nesmí zahrnovat hmotnost ventilu, čepičky ventilu nebo krytu ventilu, žádný povlak nebo porézní hmotu pro acetylen. Hmotnost (tara) musí být vyjádřena pomocí tří platných číslic poslední číslice se zaokrouhluje nahoru.
Pro láhve menší než 1 kg musí být hmotnost vyjádřena dvěma platnými čísly, poslední číslice se zaokrouhluje;
(h) Minimální zaručená tloušťka stěny tlakové nádoby v milimetrech následovaná písmeny „MM“. Toto značení se nevyžaduje pro tlakové nádoby s hydraulickým vnitřním objemem menším nebo rovným 1 litr nebo pro kompozitní láhve, nebo pro uzavřené kryogenní nádoby;
(i) V případě tlakové nádoby pro stlačené plyny UN 1001 acetylén rozpuštěný a UN 3374 acetylén, bez rozpouštědla, provozní tlak v barech, kterému předcházejí písmena „PW“, V případě uzavřených kryogenních nádob nejvyšší dovolený provozní tlak předcházejí písmena „MAWP“;
(j) V případě tlakových nádob na zkapalněné plyny a zchlazené zkapalněné plyny, hydraulický vnitřní objem v litrech, vyjádřený na tři platná čísla, poslední číslice se zaokrouhluje dolů, po kterém následuje písmeno „L“. Jestliže hodnota minimálního nebo jmenovitého hydraulického vnitřního objemu je celé číslo, nemusí být číslice za desetinnou čárkou uvedeny;
(k) V případě tlakových nádob na UN 1001, acetylén rozpuštěný celková hmotnost prázdné tlakové nádoby, připojení a příslušenství, které se během plnění neodnímají a porézní hmoty, rozpouštědla a saturačního plynu vyjádřená na dvě platné číslice, poslední číslice se zaokrouhluje dolů, následovaná písmeny „KG“.
(l) V případě tlakových nádob na UN 3374 acetylén bez rozpouštědla, celkovou hmotnost prázdné tlakové nádoby, připojení a příslušenství, které se během plnění neodnímají, a porésní hmoty vyjádřené na dvě platné číslice (poslední číslice se zaokrouhluje dolů) následovaná písmeny „KG“.
- 6.2.5.8.3 Použijí se následující výrobní značky:
(m) Označení závitu láhve ( na př. 25E). Tato značka se nevyžaduje pro uzavřené kryogenní nádoby.
(n) Značka výrobce registrovaná příslušným orgánem. Když země výroby není stejná jako země schválení, musí značce výrobce předcházet značka země výroby, jak je udána pomocí rozlišovacích značek pro motorová vozidla v mezinárodním provozu. Značka země a značka výrobce musí být odděleny mezerou nebo lomítkem.
(o) Sériové číslo přidělené výrobcem
(p) V případě ocelových tlakových nádob a kompozitních tlakových nádob s ocelovou vložkou určených pro přepravu plynů s rizikem vodíkového zkřehnutí, písmeno „H“ udávající snášenlivost oceli ( viz ISO 1114-1:1997).
- 6.2.5.8.4 Výše uvedená značení musí být umístěna ve třech skupinách.
- - Výrobní značky budou v horní skupině a musí se objevit následně v pořadí uvedeném v 6.2.5.8.3
- - Provozní značky dle6.2.5.8.2 musí být ve skupině uprostřed a zkušební tlak (f) musí být bezprostředně za provozním tlakem (i) pokud je předepsán.
- - Certifikační značky musí být ve spodní skupině a musí být uvedeny v pořadí daném v 6.2.5.8.1

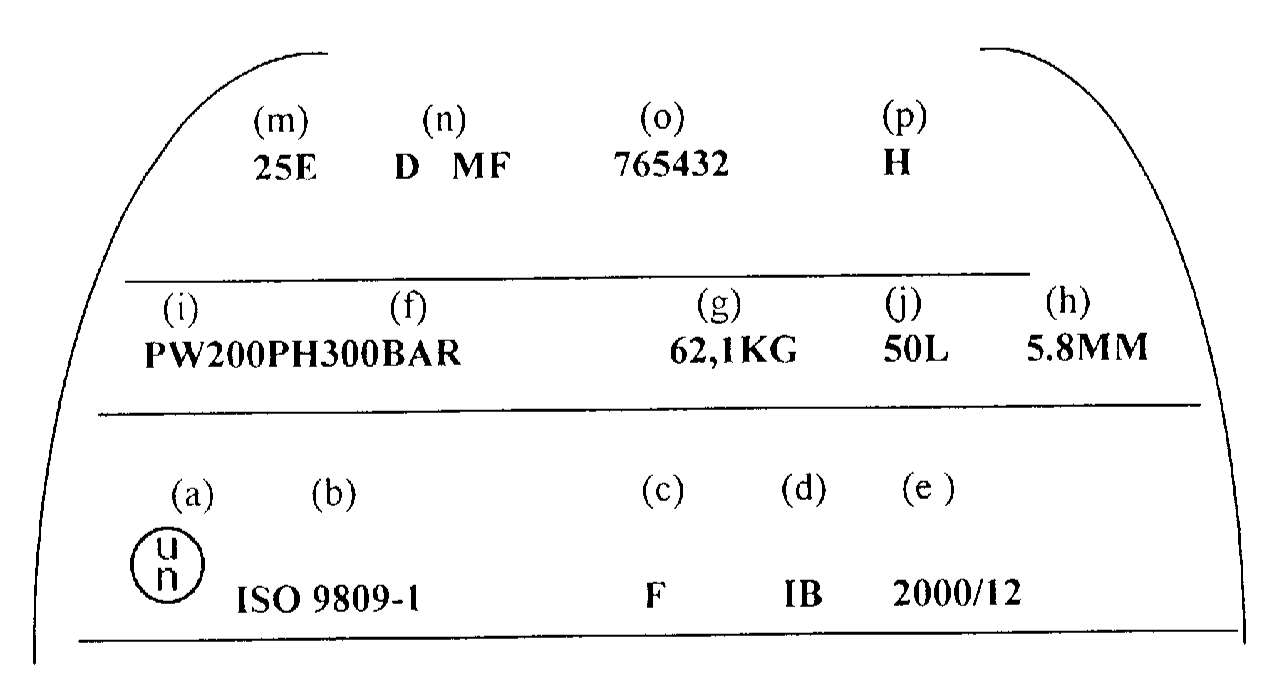

Následující příklad je použitelný pro lahve
- 6.2.5.8.5 Ostatní značky jsou povoleny na jiných plochách nežli na boční stěně za předpokladu, že jsou umístěny na málo namáhaných plochách a ne v rozměrech a ne do hloubky, které by mohly způsobit škodlivé koncentrace napětí. V případě uzavřených kryogenních nádob mohou být tyto značky na oddělené destičce připevněné k vnějšímu plášti. Taková značení nesmějí být v rozporu s požadovanými značkami.
- 6.2.5.8.6 „Navíc k předchozím značkám musí každá tlaková nádoba určená pro vícenásobné použití, která splňuje požadavky na periodické inspekce a zkoušky podle 6.2.5.5. opatřena značením uvádějícím:
(a) Identifikační značku země, která pověřila organizaci k provádění periodických inspekcí a zkoušek. Toto označení se nevyžaduje, pokud je tato organizace schválena příslušným orgánem země schvalujícím výrobu.
(b) Registrovanou značku organizace pověřené příslušným orgánem k provádění periodických inspekcí a zkoušek
(c) Datum periodické inspekce a zkoušky, rok ( dvě číslice) následované měsícem (dvě číslice) oddělené lomítkem (na př. „/“). Pro označení roku je možno použít čtyři číslice.
Výše uvedené značky se objeví v uvedeném pořadí.
- 6.2.5.8.1 Musí se použít následující certifikační značky:
- 6.2.5.9 Značení UN tlakových nádob pro jedno použití
UN tlaková nádoba pro jedno použití musí být zřetelně a viditelně označena certifikací a specifickým označením pro plynovou nebo tlakovou nádobu. Tyto značky musí být trvale připevněny ( např. nastříkané pomocí šablony, vyraženy, vyryty nebo vyleptány) na tlakové nádobě. S výjimkou použití šablony musí být značky na ramení, horním konci nebo hrdle tlakové nádoby nebo na trvale připojené součásti tlakové nádoby ( na př. na přivařeném límci). S výjimkou značky „UN“ a nápisu „ZNOVU NEPLNIT“, musí být minimální rozměr značek 5 mm pro tlakové nádoby o průměru větším nebo rovném 140 mm a 2,5 mm pro tlakové nádoby o průměru menším než 140 mm.
Nejmenší rozměr značky „UN“ musí být 10 mm pro tlakové nádoby o průměru větším nebo rovným 140 mm a 5 mm pro tlakové nádoby o průměru menším než 140 mm. Nejmenší rozměr nápisu „ ZNOVU NEPLNIT“ musí být 5 mm.
- 6.2.5.9.1 S výjimkou (g), (h) a (m) se musí používat značky uvedené v 6.2.5.8.1 až 6.2.5.8.3. Sériové číslo (o) může být nahrazeno číslem šarže. Navíc se vyžadují slova „ZNOVU NEPLNIT“ o výšce nejméně 5 mm.
- 6.2.5.9.2 Musí se použít požadavky 6.2.5.8.4
- POZNÁMKA: U tlakových nádob pro jedno použití je možno podle jejich rozměru nahradit toto značení bezpečnostní značkou.
- 6.2.5.9.3 Jiná značení se dovolují za předpokladu, že jsou provedena na plochách s nízkým napětím, jiných než je boční stěna, a nemají značný rozměr a hloubku, které by mohly způsobit škodlivé koncentrace napětí. Takové značky nesmějí být v rozporu s požadovanými značkami.
