Označování a opatřování velkými bezpečnostními značkamiKapitola 5.3

  • Poznámka: K opatření kontejnerů, MEGC, cisternových kontejnerů a přemístitelných cisteren označením a velkými bezpečnostními značkami pro přepravu v přepravním řetězci zahrnujícím námořní přepravu viz též odstavec 1.1.4.2.1.
    1. 5.3.1 Označování velkými bezpečnostními značkami
      1. 5.3.1.1 Všeobecná ustanovení
        1. 5.3.1.1.1 Pokud to vyžadují ustanovení tohoto oddílu, musí být velké bezpečnostní značky umístěny na vnější povrch kontejnerů, MEGC, cisternových kontejnerů, přemístitelných cisteren a vozů. Velké bezpečnostní značky musí odpovídat bezpečnostním značkám požadovaným ve sloupci (5) a popřípadě sloupci (6) tabulky A kapitoly 3.2 pro nebezpečné věci obsažené v kontejneru, MEGC, cisternovém kontejneru, přemístitelné cisterně nebo voze a současně odpovídat specifikacím uvedeným v pododdíle 5.3.1.7.
        2. Poznámka: Pro bezpečnostní značky pro posun podle vzoru č. 13 a 15, viz oddíl 5.3.4.
        1. 5.3.1.1.2 Pro třídu 1 nemusí být na velkých bezpečnostních značkách uvedeny skupiny snášenlivosti, pokud vůz nebo kontejner přepravuje látky nebo předměty spadající do dvou nebo více skupin snášenlivosti. Vozy nebo kontejnery přepravující látky nebo předměty různých podtříd musí být označeny pouze velkými bezpečnostními značkami odpovídajícími vzoru nejnebezpečnější podtřídy v tomto pořadí:

          1.1 (nejnebezpečnější), 1.5, 1.2, 1.3, 1.6, 1.4 (nejméně nebezpečné).

          Jsou-li látky klasifikačního kódu 1.5 D přepravovány s látkami nebo předměty podtřídy 1.2, musí být vůz nebo kontejner označeny velkou bezpečnostní značkou pro podtřídu 1.1.

          Vozy nebo velké kontejnery s kusy, které jsou přepravovány jako vojenské zásilky ve smyslu oddílu 1.5.2 a které podle odstavce 5.2.2.1.8 nejsou opatřeny bezpečnostními značkami, musí být v případě vozů po obou podélných stranách a v případě velkých kontejnerů na všech čtyřech stranách opatřeny velkými bezpečnostními značkami uvedenými v kapitole 3.2 tabulce A sloupci (5).

        1. 5.3.1.1.3 Pro třídu 7 musí velká bezpečnostní značka pro hlavní nebezpečí odpovídat vzoru č. 7D popsanému v odstavci 5.3.1.7.2. Tato velká bezpečnostní značka se nevyžaduje pro vozy nebo kontejnery přepravující vyjmuté kusy.

          Pokud je pro třídu 7 předepsáno umístění jak bezpečnostních značek, tak také velkých bezpečnostních značek na vozy, kontejnery, MEGC, cisternové kontejnery nebo přemístitelné cisterny, mohou být označeny zvětšenou bezpečnostní značkou odpovídající požadované bezpečnostní značce namísto velké bezpečnostní značky podle vzoru č. 7D, aby se splnily oba účely.

        1. 5.3.1.1.4 Kontejnery, MEGC, cisternové kontejnery, přemístitelné cisterny nebo vozy, které přepravují věci více tříd, nemusí být opatřeny velkou bezpečnostní značkou pro vedlejší nebezpečí, jestliže nebezpečí označené touto velkou bezpečnostní značkou je již uvedeno velkou bezpečnostní značkou pro hlavní nebo vedlejší nebezpečí.
        2. 5.3.1.1.5 Velké bezpečnostní značky, která se nevztahují na přepravované nebezpečné věci nebo jejich zbytky, musí být odstraněny nebo zakryty.
      1. 5.3.1.2 Umístění velkých bezpečnostních značek na kontejnery, MEGC, cisternové kontejnery a přemístitelné cisterny

        Velké bezpečnostní značky se umísťují na obě podélné strany a na každý konec kontejneru, MEGC, cisternového kontejneru nebo přemístitelné cisterny.

        Vícekomorový cisternový kontejner nebo vícekomorová přemístitelná cisterna, kterými se přepravují dvě nebo více nebezpečných látek, musí být opatřeny příslušnými velkými bezpečnostními značkami na obou bočních stranách příslušných komor a na obou koncích velkou bezpečnostní značkou každého vzoru, jímž jsou opatřeny jednotlivé komory na bocích.

      1. 5.3.1.3 Umístění velkých bezpečnostních značek na vozy přepravující kontejnery, MEGC, cisternové kontejnery a přemístitelné cisterny a na vozy které jsou používány pro systém kombinované přepravy silničních vozidel
        1. 5.3.1.3.1 Pokud velké bezpečnostní značky umístěné na velkých kontejnerech, MEGC, cisternových kontejnerech nebo přemístitelných cisternách nejsou umístěny viditelně vně vozu, musí být ty samé velké bezpečnostní značky umístěny rovněž po obou podélných stranách vozu. V ostatních případech nemusí být velká bezpečnostní značka na vůz umístěna.
        2. 5.3.1.3.2 U vozů používaných v systému kombinované přepravy silničních vozidel je třeba velké bezpečnostní značky umístit po obou podélných stranách.

          Umísťování velkých bezpečnostních značek na vozy používané v systému kombinované přepravy silničních vozidel, není potřebné při:

          (a) použiti systému ROLA (nakládání nákladních vozidel s nebo bez přívěsů, jakož i návěsů s tažným vozidlem na vozy, které jsou vhodné pro tento druh přepravy), kromě opačných rozhodnutí dotyčných železnic uskutečňujících přepravu, a

          (b) jiných přepravách silničních cisternových vozidel jakož i silničních vozidel, která přepravují nebezpečné věci ve volně loženém stavu.

      1. 5.3.1.4 Umístění velkých bezpečnostních značek na vozy pro přepravu volně ložených látek, na cisternové vozy, bateriové vozy a vozy se snímatelnými cisternami

        Velké bezpečnostní značky musí být umístěny na obou bočních stranách.

        Pokud má cisternový vůz nebo snímatelná cisterna přepravovaná na voze více komor, v nichž se přepravuji dvě nebo více nebezpečných věci, umístí se odpovídající velké bezpečnostní značky na obou podélných stranách ve výšce příslušných komor. Pokud by však v tomto případě měly být na všech komorách umístěny tytéž velké bezpečnostní značky, musí být tyto velké bezpečnostní značky umístěny na obou podélných stranách pouze jednou.

        Pokud je požadováno více než jedna velká bezpečnostní značka na jednu a tutéž komoru, musí být tyto velké bezpečnostní značky umístěny bezprostředně vedle sebe.

      1. 5.3.1.5 Umístění velkých bezpečnostních značek na vozy přepravující pouze kusy

        Velké bezpečnostní značky je třeba umístit po obou podélných stranách.

      1. 5.3.1.6 Umístění velkých bezpečnostních značek na prázdné cisternové vozy, bateriové vozy, MEGC, cisternové kontejnery, přemístitelné cisterny a prázdné vozy a kontejnery pro přepravu volně ložených látek
        1. 5.3.1.6.1 Cisternové vozy, vozy se snímatelnými cisternami, bateriové vozy, MEGC, cisternové kontejnery a přemístitelné cisterny, prázdné nevyčištěné a neodplyněné, jakož i prázdné a nevyčištěné vozy a kontejnery pro přepravu volně ložených látek, musí být označeny velkými bezpečnostními značkami vyžadovanými pro předchozí náklad.
      1. 5.3.1.7 Popis velkých bezpečnostních značek
        1. 5.3.1.7.1 Kromě velké bezpečnostní značky pro třídu 7 popsané v odstavci 5.3.1.7.2 musí velká bezpečnostní značka:

          (a) mít velikost nejméně 250 mm x 250 mm s čárou, která má tutéž barvu jako symbol, s paralelním odstupem čáry probíhající 12,5 mm od okraje značky;

          (b) odpovídat bezpečnostní značce předepsané pro dané nebezpečné věci z hlediska barvy a symbolu (viz pododdíl 5.2.2.2);

          (c) obsahovat čísla (a pro věci třidy 1 písmeno skupiny snášenlivosti) předepsaná pro dané nebezpečné věci v pododdile 5.2.2.2 pro odpovídající bezpečnostní značku s výškou písma nejméně 25 mm.

          Požadavky odstavce 5.2.2.1.2 jsou rovněž použitelné.

        1. 5.3.1.7.2 Velká bezpečnostní značka pro třídu 7 nesmí být menší než 250 mm x 250 mm a černá čára, která probíhá paralelně s okraji uvnitř, musí být od okraje ve vzdálenosti 5 mm; jinak musí velká bezpečnostní značka odpovídat níže uvedenému vyobrazení (vzor č. 7D). Číslice „7“ musí mít výšku nejméně 25 mm. Podkladová barva horní poloviny velké bezpečnostní značky musí být žlutá a spodní poloviny bílá, barva symbolu zářeni a nápisu musí být černá. Použití výrazu „RADIOACTIVE“ ve spodní polovině je dobrovolné, aby bylo možno použít toto místo k uvedení příslušného UN čísla zásilky.

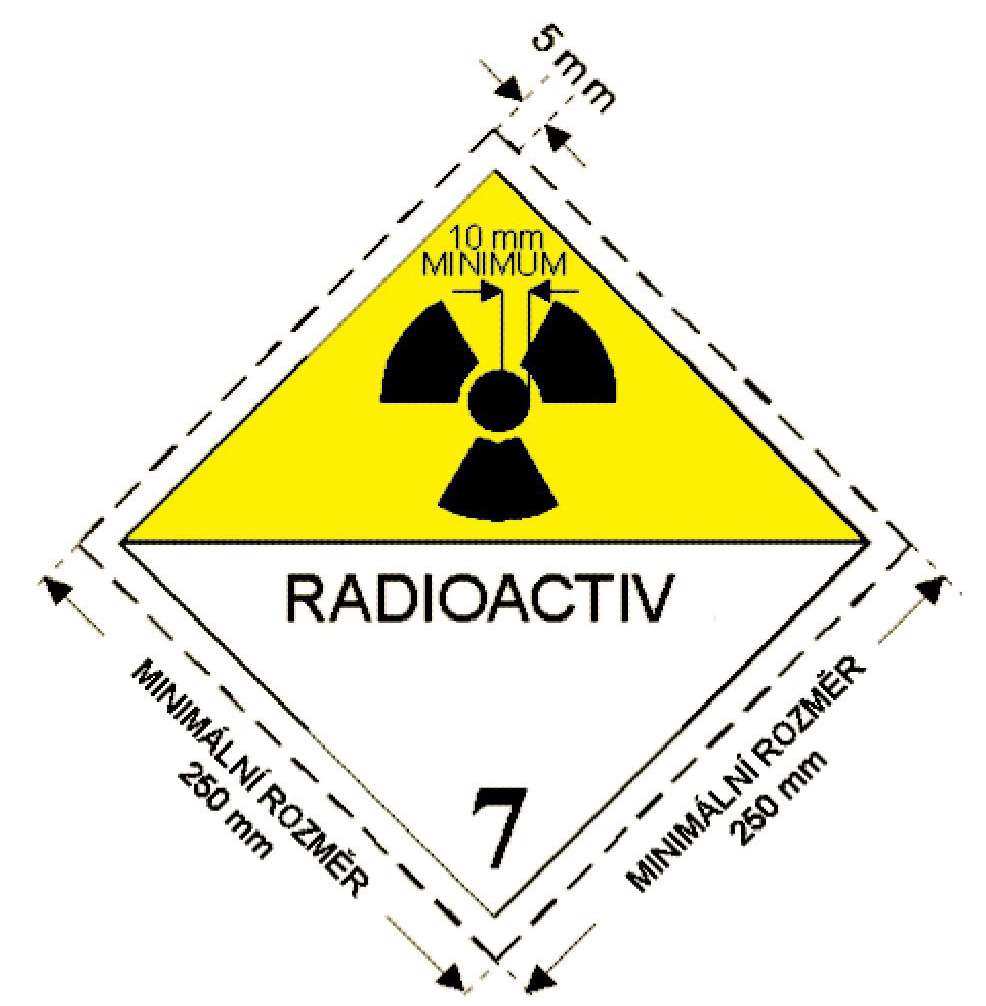

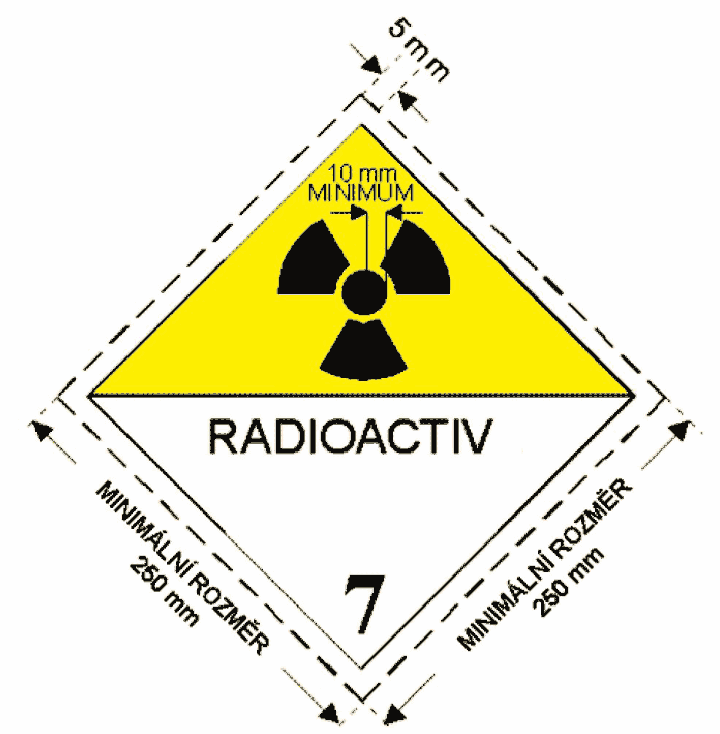

          Velká bezpečnostní značka pro radioaktivní látky třídy 7

          Označování a opatřování velkými bezpečnostními značkami Velká bezpečnostní značka pro radioaktivní látky třídy 7
          Obrázek
          (vzor č. 7D)
          Symbol záření (trojlístek), černý, podklad: horní polovina žlutá s
          bílým okrajem, spodní polovina bílá;
          ve spodní polovině musí být uvedeno slovo “RADIOACTIVE“ nebo
          alternativně, pokud je vyžadováno, příslušné UN číslo (viz odstavec 5.3.2.1.2) a číslice „7“ v dolním rohu
        1. 5.3.1.7.3 Pro cisterny s vnitřním objemem nejvýše 3 m3 a malé kontejnery mohou být velké bezpečnostní značky nahrazeny bezpečnostními značkami odpovídajícími pododdílu 5.2.2.2.
        2. 5.3.1.7.4 Pro vozy smí být velikost velkých bezpečnostních značek zmenšena na 150 mm x 150 mm. V tomto případě nejsou použitelné ostatní pevně stanovené rozměry pro symboly, obrysy, číslice a písmena.
    1. 5.3.2 Oranžové označení
      1. 5.3.2.1 Všeobecná ustanovení pro oranžové označení
        1. 5.3.2.1.1 Při přepravě věcí, pro které je v kapitole 3.2 tabulce A sloupci (20) uvedeno identifikační číslo nebezpečnosti, musí být na každé podélné straně
          1. – cisternového vozu,
          2. – bateriového vozu,
          3. – vozu se snímatelnými cisternami,
          4. – cisternového kontejneru,
          5. – MEGC,
          6. – přemístitelné cisterny,
          7. – vozu pro věci ve volně loženém stavu,
          8. – malého nebo velkého kontejneru pro volně ložené věci,
          9. – vozu nebo kontejneru, použitého výlučně k přepravě nebalených radioaktivních látek označených týmž UN číslem, v němž se zároveň nepřepravují žádné další nebezpečné látky nebo věci,

            umístěno oranžové označení podle odstavce 5.3.2.2.1.

          Toto označení smí být umístěné také na každé podélné straně vozu, který obsahuje zásilku kusů s těmi samými věcmi.

        1. 5.3.2.1.2 Na každém oranžovém označení musí být uvedeno identifikační číslo nebezpečnosti a UN číslo podle odstavce 5.3.2.2.2, které je v kapitole 3.2 tabulce A uvedeno ve sloupci (20), resp. sloupci (1) pro každou přepravovanou látku.
        2. 5.3.2.1.3 Je-li v cisternovém voze, bateriovém voze, voze se snímatelnými cisternami, cisternovém kontejneru, MEGC nebo přemístitelné cisterně přepravováno více různých nebezpečných věcí v oddělených cisternách nebo oddílech cisteren, tak musí odesilatel podle odstavce 5.3.2.1.1 umístit předepsané oranžové označení s náležitými čísly po obou stranách každé cisterny nebo oddílu cisterny paralelně k podélné ose vozu, cisternového kontejneru nebo přemístitelné cisterny takovým způsobem, že je zřetelně viditelné.
        3. 5.3.2.1.4 Požadavky odstavců 5.3.2.1.1 až 5.3.2.1.3 platí rovněž pro nevyčištěné, neodplyněné nebo nedekontaminované prázdné cisternové vozy, bateriové vozy, vozy se snímatelnými cisternami, cisternové kontejnery, MEGC nebo přemístitelné cisterny a dále pro nevyčištěné nebo nedekontaminované prázdné vozy, velké a malé kontejnery pro věci ve volně loženém stavu. Jestliže je nebezpečná látka vyložena a cisterna vyčištěna, odplyněna nebo dekontaminována, nesmí již být oranžové označení viditelné.
      1. 5.3.2.2 Popis oranžového označení
        1. 5.3.2.2.1 Oranžové označení musí být 40 cm široké a 30 cm vysoké; musí mít černý 15 mm široký okraj.

          Oranžové označení smí být provedeno tabulí, samolepicí fólií, nátěrem nebo rovnocenným způsobem, za předpokladu, že proto použitý výrobní materiál je odolný vůči povětrnostním vlivům a zaručuje trvanlivost označení.

        2. Poznámka: Barva oranžového označení v podmínkách normálního užívání musí mít souřadnice barevnosti ležící uvnitř plochy diagramu barevnosti vytvořeného spojením následujících souřadnic:
          Označování a opatřování velkými bezpečnostními značkami Velká bezpečnostní značka pro radioaktivní látky třídy 7
          Souřadnice barevnosti bodů v rozích plochy diagramu barevnosti
          X0,520.520,5780,618
          Y0,380,400,4220,38

          3. Koeficient jasu světlo neodrážející barvy: β ≥ 0,22, u světlo odrážející barvy: β ≥ 0,12.

          Vztažný střed E, standardní světelný zdroj C, normální dopad 45° pod zorným úhlem 0°

        1. 5.3.2.2.2 Identifikační číslo nebezpečnosti a UN číslo sestává z černých číslic o výšce 100 mm a tloušťce čáry 15 mm. Identifikační číslo nebezpečnosti musí být uvedeno v horní části tabulky a UN číslo v dolní části; obě čísla musí být od sebe oddělena vodorovnou černou čárou o tloušťce 15 mm, vedenou v polovině výšky tabulky od jednoho jejího okraje k druhému (viz odstavec 5.3.2.2.3).

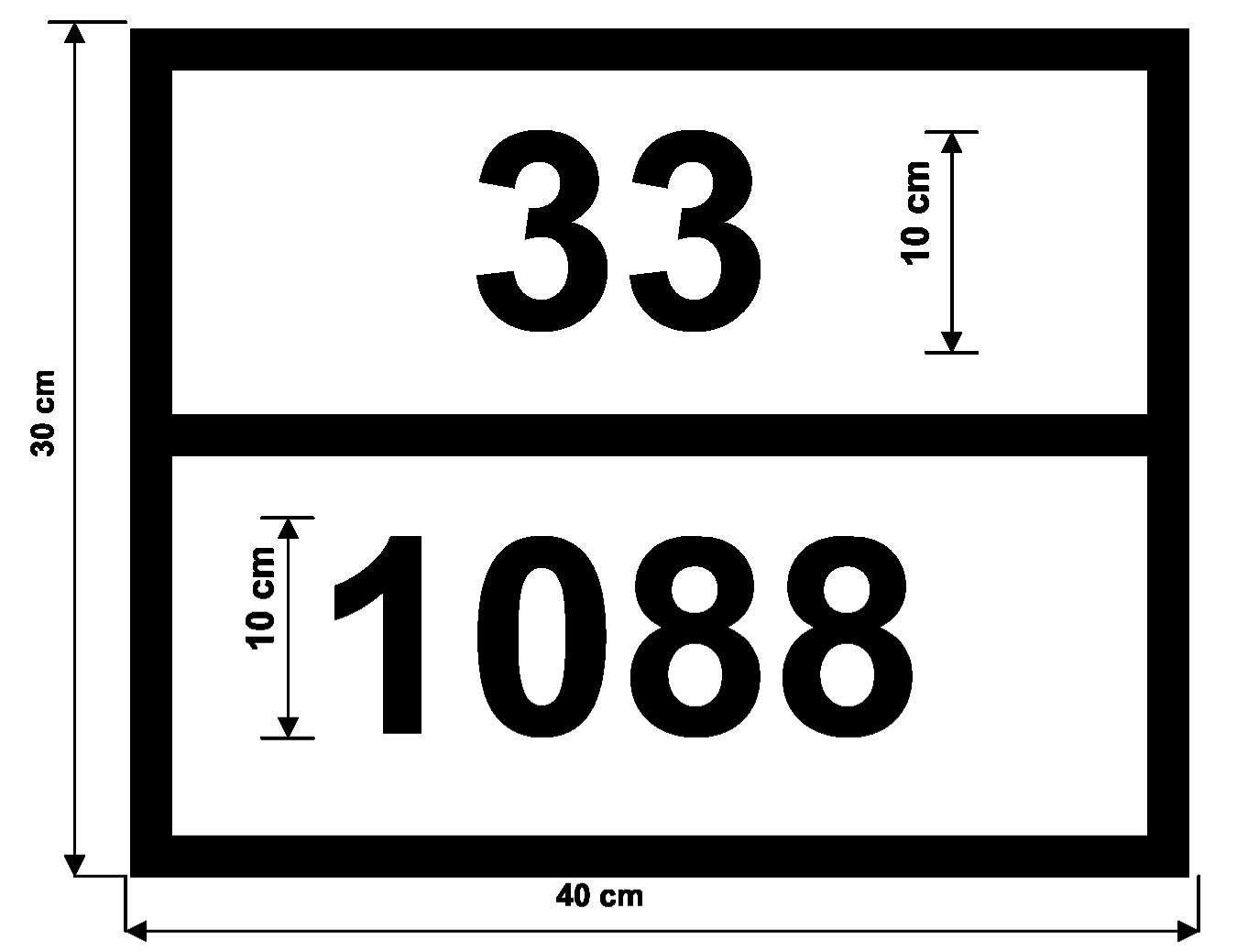

        2. 5.3.2.2.3 Příklad oranžového označení s identifikačním číslem nebezpečnosti a UN číslem
          Označování a opatřování velkými bezpečnostními značkami Velká bezpečnostní značka pro radioaktivní látky třídy 7
          ObrázekIdentifikační číslo nebezpečnosti (2 nebo 3 číslice, případně s předřazeným písmenem X,
          viz pododdíl 5.3.2.3)
          UN číslo (4 číslice)
          Podklad oranžový.
          Okraj, vodorovná čára a číslice černé
          tloušťka 15 mm.
        1. 5.3.2.2.4 Dovolená tolerance pro rozměry stanovené v tomto pododdíle je ± 10 %.
      1. 5.3.2.3 Význam identifikačních čísel nebezpečnosti
        1. 5.3.2.3.1 Identifikační číslo nebezpečnosti látek tříd 2 až 9 sestává ze dvou nebo třech číslic. Obecně označují číslice tato nebezpečí:
          1. 2 Únik plynu tlakem nebo chemickou reakcí
          2. 3 Hořlavost kapalin (par) a plynů nebo kapalin schopných samoohřevu
          3. 4 Hořlavost tuhých látek nebo tuhých látek schopných samoohřevu
          4. 5 Podpora hoření
          5. 6 Toxicita nebo nebezpečí infekce
          6. 7 Radioaktivita
          7. 8 Žíravost
          8. 9 Nebezpečí prudké samovolné reakce
        2. Poznámka: Nebezpečí prudké samovolné reakce ve významu číslice 9 zahrnuje z povahy látky vyplývající možnost nebezpečí výbuchu, rozpadu nebo polymerační reakce za uvolňování značného tepla nebo hořlavých nebo toxických plynů.

          3. Zdvojení číslice označuje zvýšení příslušného nebezpečí.

          Postačuje-li k označení nebezpečnosti látky jediná číslice, doplní se tato číslice na druhém místě nulou.

          Následující kombinace číslic však mají zvláštní význam: 22, 323, 333, 362, 382, 423, 44, 446, 462, 482, 539, 606, 623, 642, 823, 842, 90 a 99 (viz odstavec 5.3.2.3.2).

          Pokud je před identifikačním číslem nebezpečnosti uvedeno písmeno „X“, znamená to, že látka reaguje nebezpečně s vodou. Pro takové látky smí být použita voda pouze po schválení příslušným znalcem.

          Pro látky a předměty třídy 1 se jako identifikační číslo nebezpečnosti použije klasifikační kód podle sloupce (3b) tabulky A kapitoly 3.2. Klasifikační kód sestává z:

          1. – čísla podtřídy podle odstavce 2.2.1.1.5; a

          písmena skupiny snášenlivosti podle odstavce 2.2.1.1.6

        1. 5.3.2.3.2 Identifikační čísla nebezpečnosti uvedená ve sloupci (20) tabulky A kapitoly 3.2 mají tento význam:
          1. 20 dusivý plyn nebo plyn bez vedlejšího nebezpečí
          2. 22 hluboce zchlazený zkapalněný plyn; dusivý
          3. 223 hluboce zchlazený zkapalněný plyn, hořlavý
          4. 225 hluboce zchlazený zkapalněný plyn, podporující hoření
          5. 23 hořlavý plyn
          6. 238 hořlavý plyn, žíravý
          7. 239 hořlavý plyn, který může vyvolat samovolně prudkou reakci
          8. 25 plyn podporující hoření
          9. 26 toxický plyn
          10. 263 toxický plyn, hořlavý
          11. 265 toxický plyn, podporující hoření
          12. 268 toxický plyn, žíravý
          13. 28 žíravý plyn
          14. 285 žíravý plyn, oxidující (podporující hoření)
          15. 30 hořlavá kapalina (bod vzplanutí od 23°C do 61 °C včetně) nebo hořlavá kapalina nebo tuhá látka v roztaveném stavu s bodem vzplanutí vyšším než 61 °C ohřátá na teplotu rovnou nebo vyšší než její bod vzplanutí, nebo kapalina schopná samoohřevu
          16. 323 hořlavá kapalina reagující s vodou a vyvíjející hořlavé plyny
          17. X323 hořlavá kapalina reagující nebezpečně s vodou a vyvíjející hořlavé plyny3
          18. 33 velmi hořlavá kapalina (bod vzplanutí pod 23°C)
          19. 333 pyroforní kapalina
          20. X333 pyroforní kapalina reagující nebezpečně s vodou3
          21. 336 velmi hořlavá kapalina, toxická
          22. 338 velmi hořlavá kapalina, žíravá
          23. X338 velmi hořlavá kapalina, žíravá, reagující nebezpečně s vodou3
          24. 339 velmi hořlavá kapalina, která může vyvolat samovolně prudkou reakci
          25. 36 hořlavá kapalina (bod vzplanutí od 23°C do 61°C včetně), slabě toxická, nebo kapalina schopná samoohřevu, toxická
          26. 362 hořlavá kapalina, toxická, reagující s vodou, vyvíjející hořlavé plyny
          27. X362 hořlavá kapalina, toxická, reagující nebezpečně s vodou, vyvíjející hořlavé plyny3
          28. 368 hořlavá kapalina, toxická, žíravá
          29. 38 hořlavá kapalina (bod vzplanutí od 23°C do 61°C včetně), slabě žíravá, nebo kapalina schopná samoohřevu, žíravá
          30. 382 hořlavá kapalina, žíravá, reagující s vodou, vyvíjející hořlavé plyny
          31. X382 hořlavá kapalina, žíravá, reagující nebezpečně s vodou, vyvíjející hořlavé plyny3
          32. 39 hořlavá kapalina, která může vyvolat samovolně prudkou reakci
          33. 40 hořlavá tuhá látka nebo samovolně se rozkládající látka nebo látka schopná samoohřevu
          34. 423 tuhá látka, reagující s vodou, vyvíjející hořlavé plyny
          35. X423 hořlavá tuhá látka, nebezpečně reagující s vodou, vyvíjející hořlavé plyny3
          36. 43 samozápalná (pyroforní) tuhá látka
          37. 44 hořlavá tuhá látka, která je při zvýšené teplotě v roztaveném stavu
          38. 446 hořlavá tuhá látka, toxická, která je při zvýšené teplotě v roztaveném stavu
          39. 46 hořlavá tuhá látka nebo tuhá látka schopná samoohřevu, toxická
          40. 462 toxická tuhá látka, reagující s vodou, vyvíjející hořlavé plyny
          41. X462 tuhá látka, nebezpečně reagující s vodou, vyvíjející toxické plyny3
          42. 48 hořlavá tuhá látka nebo tuhá látka schopná samoohřevu, žíravá
          43. 482 žíravá tuhá látka, reagující s vodou, vyvíjející hořlavé plyny
          44. X482 tuhá látka, nebezpečně reagující s vodou, vyvíjející hořlavé plyny3
          45. 50 látka podporující hoření
          46. 539 hořlavý organický peroxid
          47. 55 látka silně podporující hoření
          48. 556 látka silně podporující hoření, toxická
          49. 558 látka silně podporující hoření, žíravá
          50. 559 látka silně podporující hoření, která může vyvolat samovolně prudkou reakci
          51. 56 látka podporující hoření, toxická
          52. 568 látka podporující hoření, toxická, žíravá
          53. 58 látka podporující hoření, žíravá
          54. 59 látka podporující hoření, která může vyvolat samovolně prudkou reakci
          55. 60 toxická nebo slabě toxická látka
          56. 606 infekční látka
          57. 623 toxická kapalina, reagující s vodou, vyvíjející hořlavé plyny
          58. 63 toxická látka, hořlavá (bod vzplanutí od 23°C do 61 °C včetně)
          59. 638 toxická látka, hořlavá (bod vzplanutí od 23°C do 61 °C včetně), žíravá
          60. 639 toxická látka, hořlavá (s bodem vzplanutí nejvýše 61°C), která může vyvolat samovolně prudkou reakci
          61. 64 toxická tuhá látka, hořlavá nebo schopná samoohřevu
          62. 642 toxická tuhá látka, reagující s vodou, vyvíjející hořlavé plyny
          63. 65 toxická látka, podporující hoření
          64. 66 velmi toxická látka
          65. 663 velmi toxická látka, hořlavá (s bodem vzplanutí nejvýše 61 °C)
          66. 664 velmi toxická tuhá látka, hořlavá nebo schopná samoohřevu
          67. 665 velmi toxická látka, podporující hoření
          68. 668 velmi toxická látka, žíravá
          69. 669 velmi toxická látka, která může vyvolat samovolně prudkou reakci
          70. 68 toxická látka, žíravá
          71. 69 toxická nebo slabě toxická látka, která může vyvolat samovolně prudkou reakci
          72. 70 radioaktivní látka
          73. 78 radioaktivní látka, žíravá
          74. 80 žíravá nebo slabě žíravá látka
          75. X80 žíravá nebo slabě žíravá látka, která nebezpečně reaguje s vodou3
          76. 823 žíravá kapalina, reagující s vodou, vyvíjející hořlavé plyny
          77. 83 žíravá nebo slabě žíravá látka, hořlavá (bod vzplanutí od 23°C do 61 °C včetně)
          78. X83 žíravá nebo slabě žíravá látka, hořlavá (bod vzplanutí od 23°C do 61 °C včetně), nebezpečně reagující s vodou3
          79. 839 žíravá nebo slabě žíravá látka, hořlavá (bod vzplanutí od 23°C do 61 °C včetně), která může vyvolat samovolně prudkou reakci
          80. X839 žíravá nebo slabě žíravá látka, hořlavá (bod vzplanutí od 23°C do 61 °C včetně), která může vyvolat samovolně prudkou reakci a nebezpečně reagující s vodou3
          81. 84 žíravá tuhá látka, hořlavá nebo schopná samoohřevu
          82. 842 žíravá tuhá látka, která reaguje s vodou, vyvíjející hořlavé plyny
          83. 85 žíravá nebo slabě žíravá látka, podporující hoření
          84. 856 žíravá nebo slabě žíravá látka, podporující hoření a toxická
          85. 86 žíravá nebo slabě žíravá látka, toxická
          86. 88 silně žíravá látka
          87. X88 silně žíravá látka, která nebezpečně reaguje s vodou3
          88. 883 silně žíravá látka, hořlavá (bod vzplanutí od 23°C do 61°C včetně)
          89. 884 silně žíravá tuhá látka, hořlavá nebo schopná samoohřevu
          90. 885 silně žíravá látka, podporující hoření
          91. 886 silně žíravá látka, toxická
          92. X886 silně žíravá látka, toxická, nebezpečně reagující s vodou3
          93. 89 žíravá nebo slabě žíravá látka, která může vyvolat samovolně prudkou reakci
          94. 90 látka ohrožující životní prostředí; jiné nebezpečné látky
          95. 99 jiné nebezpečné látky přepravované v zahřátém stavu
    1. 5.3.3 Označení pro zahřáté látky

      Cisternové vozy, cisternové kontejnery, přemístitelné cisterny, speciální vozy nebo kontejnery nebo speciálně vybavené vozy nebo kontejnery, pro které je vyžadováno označení pro zahřáté látky zvláštním ustanovením 580 uvedeným ve sloupci (6) tabulky A kapitoly 3.2 musí být opatřeny na obou bočních stranách vozů a na obou bočních stranách a na obou koncích kontejnerů, cisternových kontejnerů a přemístitelných cisteren označením tvaru rovnostranného trojúhelníka o straně nejméně 250 mm v červené barvě, jak je uvedena níže.

      ObrázekObrázek
    1. 5.3.4 Bezpečnostní značky pro posun podle vzorů č. 13 a 15
      1. 5.3.4.1 Všeobecná ustanovení

        Všeobecná ustanovení podle odstavců 5.3.1.1.1, 5.3.1.1.5 a pododdílů 5.3.1.3 až 5.3.1.6 platí také pro bezpečnostní značky pro posun podle vzoru č. 13 a 15.

        Namísto bezpečnostních značek pro posun smí být umístěno nesmazatelné označení pro posun, které přesně odpovídá předepsanému vzoru. Toto označení může vypadat jen jako jeden nebo tři červené trojúhelníky s černým vykřičníkem (základna nejméně 100 mm, výška nejméně 70 mm).

      1. 5.3.4.2 Popis bezpečnostních značek pro posun podle vzoru č. 13 a č. 15

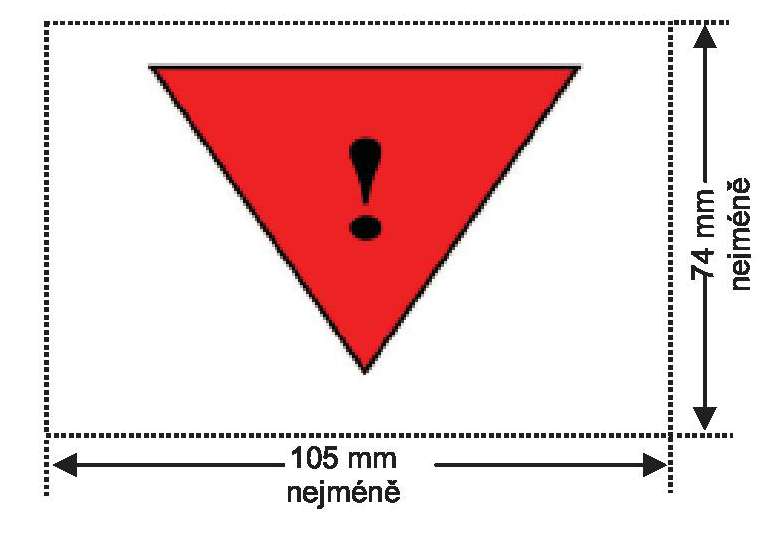

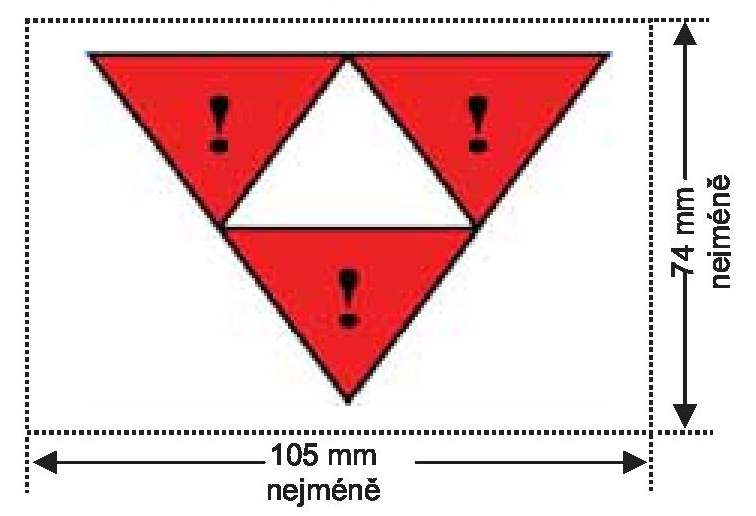

        Bezpečnostní značky pro posun podle vzoru č. 13 a 15 mají tvar obdélníku minimálně ve formátu A7 (74 mm x 105 mm).

        Označování a opatřování velkými bezpečnostními značkami Velká bezpečnostní značka pro radioaktivní látky třídy 7
        č. 13č 15
        ObrázekObrázek
        Červený trojúhelník s černým vykřičníkem na bílém podkladěTři červené trojúhelníky s černými vykřičníky
        opatrně posunovatzákaz odrážení a spuštění, musí být hnacím vozidlem přistaven, nesmí být spouštěn a musí být chráněn proti najetí od jiného vozu.
    1. 5.3.5 Oranžový pruh

      Cisternové vozy pro přepravu zkapalněných, hluboce zchlazených zkapalněných nebo rozpuštěných plynů jsou označeny souvislým, asi 30 cm širokým oranžovým pruhem4, který neodráží světlo a který cisternu obepíná ve výšce její osy.
