  1. 6.8.3.1.4 Láhve, trubkové nádoby, tlakové sudy a svazky lahví, jakož i články bateriových vozidel nebo MEGC musí být konstruovány podle kapitoly 6.2.
  2. POZNÁMKA 1: Svazky lahví, které nejsou články bateriových vozidel nebo MEGC musí splňovat požadavky kapitoly 6.2.
  3. POZNÁMKA 2: Cisterny jako články bateriových vozidel a MEGC musí být konstruovány podle 6.8.2.1 a 6.8.3.1.
  4. POZNÁMKA 3: Snímatelné cisterny16 se nepovažují za články bateriových vozidel nebo MEGC.
  1. 6.8.3.1.5 Články a jejich upevňovací prvky
    bateriových vozidela rám MEGC

    musí být schopné absorbovat při nejvyšší dovolené užitečné hmotnosti síly definované v 6.8.2.1.2. Při jakékoli síle nesmí namáhání v nejvíce namáhaném bodě článku nebo jeho upevňovacích prvků nesmí překročit hodnotu uvedenou v 6.2.5.3. pro lahve, trubkové nádoby, tlakové sudy a svazky lahví a pro cisterny hodnotu σ uvedenou v 6.8.2.1.16.

  1. 6.8.3.2 Výstroj
    1. 6.8.3.2.1 Výpustná potrubí nádrží musí být možno uzavřít slepou přírubou nebo jiným, stejně spolehlivým zařízením. Pro nádrže určené pro přepravu hluboce zchlazených zkapalněných plynů tyto slepé příruby nebo jiná rovnocenná zařízení mohou být vybaveny tlak propouštějícími otvory průměru nejvýše 1,5 mm.
    2. 6.8.3.2.2 Nádrže určené k přepravě zkapalněných plynů smějí být opatřeny kromě otvorů předepsaných v 6.8.2.2.2 a 6.8.2.2.4 otvory pro umístění stavoznaků, teploměrů, tlakoměrů a odvzdušňovacími otvory, jak to vyžaduje jejich provoz a bezpečnost.
    3. 6.8.3.2.3 Vnitřní uzavírací ventil všech plnících a všech vyprazdňovacích otvorů cisteren
      s vnitřním objemem větším než 1 m3

      určených k přepravě zkapalněných hořlavých nebo toxických plynů musí být rychleuzavíratelný a musí se automaticky uzavřít při nežádoucím pohybu nádrže nebo při požáru. Vnitřní uzavírací ventil musí být rovněž možné obsluhovat dálkovým ovládáním.

      Nicméně pro cisterny určené pro přepravu hořlavých netoxických zkapalněných plynů, může být vnitřní uzavírací ventil s dálkovým ovládáním nahrazen zpětným ventilem pouze pro plnící otvory v parní fázi cisterny.
      Zpětný ventil musí být umístěn uvnitř cisterny, musí být pružinového typu, aby se uzavřel, jakmile je tlak v plnicím potrubí roven nebo nižší než tlak v cisterně a musí být vybaven vhodným těsněním17
    1. 6.8.3.2.4 Cisterny určené k přepravě zkapalněných hořlavých a/nebo toxických plynů musí mít všechny otvory o jmenovitém průměru větším než 1,5 mm, s výjimkou otvorů s pojistnými ventily a s výjimkou uzavřených odvzdušňovacích otvorů, vybaveny vnitřním uzavíracím zařízením.
    2. 6.8.3.2.5 Odchylkou od požadavků uvedených v 6.8.2.2.2, 6.8.3.2.3 a 6.8.3.2.4 mohou být cisterny určené k přepravě hluboce zchlazených zkapalněných plynů opatřeny vnějšími zařízeními namísto zařízení vnitřních, pokud jsou tato vnější zařízení vybavena ochranou proti vnějšímu poškození, která je alespoň rovnocenná ochraně stěny nádrže.
    3. 6.8.3.2.6 Teploměry, jsou-li jimi nádrže vybaveny, nesmějí procházet stěnou nádrže přímo do plynu nebo kapaliny.
    4. 6.8.3.2.7 Plnicí a vyprazdňovací otvory umístěné v horní části cisteren musí být opatřeny navíc k tomu, co je předepsáno v 6.8.3.2.3, druhým vnějším uzavíracím zařízením. Toto zařízení musí být možno uzavřít slepou přírubou nebo jiným, stejně spolehlivým zařízením.
    5. 6.8.3.2.8 Pojistné ventily musí splňovat požadavky uvedené v 6.8.3.2.9 až 6.8.3.2.12 níže.
    6. 6.8.3.2.9 Cisterny určené pro přepravu hořlavých zkapalněných plynů musí být vybaveny pojistnými ventily. Cisterny určené pro přepravu stlačených plynů, nehořlavých zkapalněných plynů nebo rozpuštěných plynů mohou být vybaveny pojistnými ventily. Pojistné ventily, pokud jsou namontovány, musí splňovat požadavky 6.8.3.2.9.1 až 6.8.3.2.9.5.
      1. 6.8.3.2.9.1 Pojistné ventily musí být schopny se automaticky otevřít při tlaku mezi 0,9 a 1,0 násobkem zkušebního tlaku cisterny, na níž jsou namontovány. Musí být takového typu, aby odolávaly dynamickému namáhání, včetně pohybu kapalin v nádrži. Používání ventilů se zátěží nebo ventilů s protizávažím je zakázáno. Požadovaná kapacita pojistných ventilů se vypočítá podle vzorce uvedeného v 6.7.3.8.1.1 a pojistný ventil musí odpovídat alespoň požadavku 6.7.3.9.

        Pojistné ventily musí být konstruovány tak, aby zabránily nebo byly chráněny před vniknutím vody nebo jiných cizích látek, které by mohly zhoršit jejich správnou funkci. Žádná ochrana nesmí zhoršit jejich výkonnost.

      1. 6.8.3.2.9.2 Jsou-li cisterny, u nichž je požadováno, aby byly hermeticky uzavřeny, vybaveny pojistnými ventily, musí být tyto ventily předřazeny průtržným kotoučem a splněny následující podmínky:

        (a) minimální průtržný tlak při 20 °C včetně tolerancí musí být větší nebo roven 1,0násobku zkušebního tlaku;

        (b) maximální průtržný tlak při 20 °C včetně tolerancí musí být roven 1,1násobku zkušebního tlaku; a

        (c) průtržný kotouč nesmí snižovat požadovanou vyprazdňovací kapacitu nebo správnou funkci pojistného ventilu.

        V prostoru mezi průtržným kotoučem a pojistným ventilem musí být umístěn měřič tlaku nebo jiný vhodný měřič, aby bylo možné zjistit případné prasknutí, proražení nebo netěsnost kotouče.

      1. 6.8.3.2.9.3 Pojistné ventily musí být přímo připojeny k nádrži nebo přímo připojeny k výstupu z průtržného kotouče.
      2. 6.8.3.2.9.4 Každé vyústění pojistného ventilu musí být umístěno na vrchol nádrže co nejblíže k příčnému středu nádrže, jak je to přiměřeně proveditelné. Všechna vyústění pojistného ventilu musí být umístěna tak, aby za podmínek maximálního plnění byla ve výparném prostoru nádrže, a zařízení musí být uspořádána tak, aby zajistila neomezené vypouštění unikajících par. U hořlavých zkapalněných plynů musí být unikající páry vyvedeny přímo ven z nádrže takovým způsobem, aby se nemohly dostat pod nádrž. Ochranná zařízení, která odklánějí proud par, jsou dovolena pouze tehdy, nezmenšují-li kapacitu pojistného ventilu.
      3. 6.8.3.2.9.5 Musí být provedena opatření k ochraně pojistných ventilů před poškozením způsobeným převrácením nádrže nebo nárazem do nadzemních překážek. Pokud je to možné, nesmí bezpečnostní ventily vyčnívat mimo profil nádrže.
      4. 6.8.3.2.9.6 Značka pojistného ventilu
        1. 6.8.3.2.9.6.1 Cisterny vybavené pojistnými ventily v souladu s 6.8.3.2.9.1 až 6.8.3.2.9.5 musí být opatřeny značkou podle 6.8.3.2.9.6.3 až 6.8.3.2.9.6.6.
        2. 6.8.3.2.9.6.2 Cisterny nevybavené pojistnými ventily v souladu s 6.8.3.2.9.1 až 6.8.3.2.9.5 nesmí být opatřeny značkou podle 6.8.3.2.9.6.3 až 6.8.3.2.9.6.6.

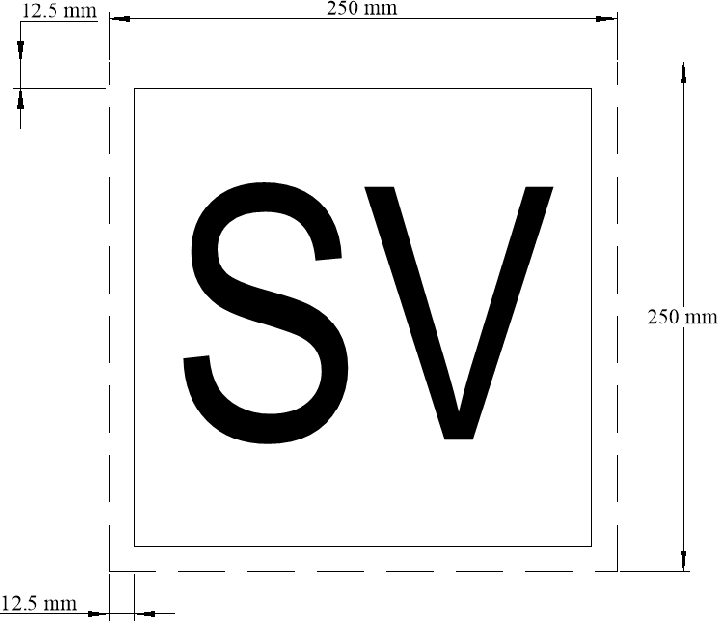

        3. 6.8.3.2.9.6.3 Značku tvoří bílý čtverec o minimálních rozměrech 250 mm × 250 mm. Čára uvnitř okraje musí být černá, rovnoběžná a přibližně 12,5 mm od vnější strany této čáry k vnějšímu okraji značky. Písmena „SV“ musí být černá, minimálně 120 mm vysoká a mít minimální tloušťku čáry 12 mm.
          Obrázek

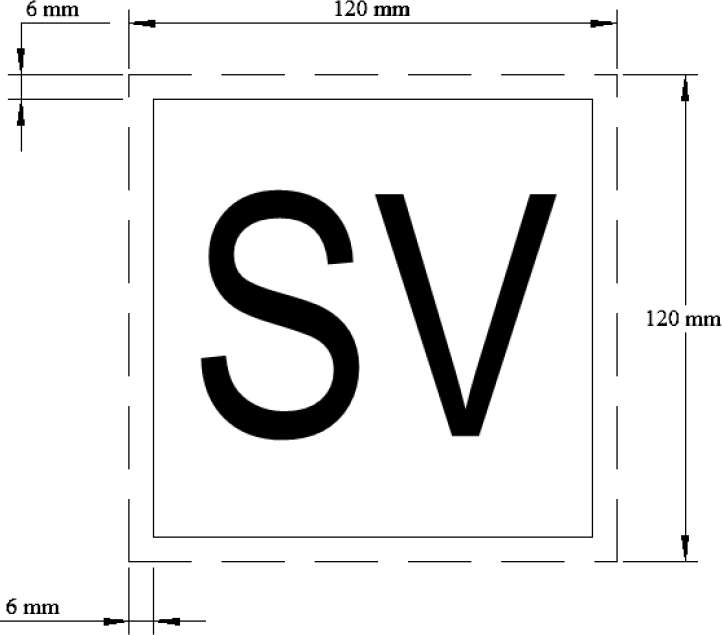

        1. 6.8.3.2.9.6.4
          Pro snímatelné cisternyPro cisternové kontejnery

          o objemu nejvýše 3 000 litrů lze značku zmenšit na rozměr nejméně 120 mm × 120 mm. Čára uvnitř okraje musí být černá, rovnoběžná a přibližně 6 mm od vnější strany této čáry k vnějšímu okraji značky. Písmena „SV“ musí být černá, minimálně 60 mm vysoká a mít minimální tloušťku čáry 6 mm.

          Obrázek
        1. 6.8.3.2.9.6.5 Použitý materiál musí být odolný proti povětrnostním vlivům a musí být zajištěna trvanlivost značky. Značka se nesmí oddělit od svého podkladu v případě 15minutového působení ohně. Musí zůstat připevněna bez ohledu na orientaci cisterny.
        2. 6.8.3.2.9.6.6 Písmena “SV” musí být nesmazatelná a musí zůstat čitelná po 15 minutách působení ohně.
        3. 6.8.3.2.9.6.7
          Značky musí být umístěny na obou stranách a na zadní části nesnímatelných cisteren (cisternových vozidel) a na obou stranách a obou koncích snímatelných cisteren.Značky musí být umístěny na obou stranách a obou koncích cisternových kontejnerů.
          U cisternových kontejnerů o objemu menším než 3 000 litrů mohou být značky umístěny buď na obou stranách, nebo na obou koncích.
    1. 6.8.3.2.10 Pokud jsou cisterny určeny pro přepravu po moři, požadavky uvedené v 6.8.3.2.9 nezakazují montáž pojistných ventilů podle námořních předpisů IMDG Code.
    2. 6.8.3.2.11 Cisterny určené pro přepravu hluboce zchlazených zkapalněných plynů musí být opatřeny dvěma, nebo více nezávislými pojistnými ventily schopnými otevření při nejvyšším provozním tlaku uvedeném na cisterně. Dva z těchto pojistných ventilů musí být individuálně rozloženy, aby umožnil unikání plynů, které se tvoří odpařováním při normálním provozu, z cisterny takovým způsobem, aby tlak uvnitř cisterny v žádném okamžiku nepřekročil provozní tlak vyznačený na nádrži o více než 10 %.

      Jeden z těchto pojistných ventilů může být nahrazen průtržným kotoučem, který se musí protrhnout při zkušebním tlaku.

      V případě ztráty vakua v cisternách s dvojitou stěnou nebo zničení 20 % izolace cisteren s jednoduchou stěnou musí kombinace zařízení pro vyrovnání tlaku dovolit únik takového množství plynu, aby tlak v nádrži nemohl překročit zkušební tlak. Ustanovení 6.8.2.1.7 se nepoužije pro cisterny s vakuovou izolací.

    1. 6.8.3.2.12 Tato zařízení pro vyrovnání tlaku cisteren určených pro přepravu hluboce zchlazených zkapalněných plynů musí být zkonstruovány tak, aby fungovaly bezvadně i při své nejnižší provozní teplotě. Spolehlivost jejich funkce při této teplotě musí být zjištěna a kontrolována buď zkouškou každého zařízení, nebo zkouškou vzorku zařízení téhož konstrukčního typu.
    2. 6.8.3.2.13Ventily snímatelných cisteren, které mohou být váleny, musí být opatřeny ochrannými čepičkami.

      Tepelná izolace

    1. 6.8.3.2.14 Jsou-li cisterny určené pro přepravu zkapalněných plynů opatřeny tepelnou izolací, musí tato izolace sestávat:
      1. – buď z krytu proti slunci pokrývajícího nejméně horní třetinu, avšak nejvýše horní polovinu povrchu cisterny a odděleného od nádrže vrstvou vzduchu o tloušťce nejméně 4 cm; nebo
      2. – z kompletního pláště přiměřené tloušťky z izolačních materiálů.
    1. 6.8.3.2.15 Cisterny určené pro přepravu hluboce zchlazených zkapalněných plynů musí být tepelně izolovány. Tepelná izolace musí být zabezpečena plným pláštěm. Je-li prostor mezi nádrží a pláštěm vzduchoprázdný (vakuová izolace), musí být ochranný plášť dimenzován tak, aby odolal bez deformace vnějšímu tlaku nejméně 100 kPa (1 bar) (přetlak). Odchylkou od definice „výpočtový tlak“ v 1.2.1 lze při výpočtech brát v úvahu vnější a vnitřní zesilovací prvky. Je-li plášť uzavřen tak, že je plynotěsný, musí být opatřen zařízením, které zabrání vzniku nebezpečného tlaku v izolační vrstvě při nedostatečné těsnosti nádrže nebo její výstroje. Toto zařízení musí zabránit vnikání vlhkosti do tepelně izolačního pláště.
      K typové zkoušce účinnosti izolačního systému viz 6.8.3.4.11.
    1. 6.8.3.2.16 Cisterny určené pro přepravu hluboce zchlazených zkapalněných plynů, jejichž bod varu při atmosférickém tlaku je nižší než - 182 °C, nesmějí obsahovat žádnou hořlavou látku ani v tepelně izolačním zařízení, ani v konstrukčních prvcích sloužících pro upevnění nádrže k podvozku.

      Upevňovací prvky nádrží vakuově izolovaných cisteren smějí se souhlasem příslušného orgánu obsahovat plasty mezi nádrží a pláštěm.

    1. 6.8.3.2.17 Odchylkou od požadavků uvedených v 6.8.2.2.4 nádrže určené pro přepravu hluboce zchlazených zkapalněných plynů nemusí mít kontrolní otvory.

      Části výstroje bateriových vozidel a MEGC

    1. 6.8.3.2.18 Provozní a konstrukční výstroj musí být tak uspořádána nebo konstruována, aby se předešlo poškození, které by mohlo nastat při úniku obsahu tlakové nádoby za normálních podmínek manipulace a přepravy. Pokud spojení mezi rámem a prvky bateriového vozidla nebo MEGC dovoluje relativní pohyb mezi podskupinami, výstroj musí být tak upevněna, aby dovolila takový pohyb bez poškození pracovních částí. Sběrné potrubí vedoucí k uzavíracím ventilům musí být dostatečně flexibilní (ohebné), aby ochránilo ventily a potrubí před střihem nebo únikem obsahu tlakové nádoby. Plnicí a vyprazdňovací zařízení (včetně slepých přírub nebo šroubových uzávěrů) a všechny ochranné čepičky musí umožňovat zajištění proti nežádoucímu otevření.
    2. 6.8.3.2.19 Aby se zabránilo jakékoli ztrátě obsahu v případě poškození, sběrné potrubí, vyprazdňovací zařízení (přípojky potrubí, uzavírací zařízení) a uzavírací ventily musí být chráněny nebo uspořádány proti utržení vnějšími silami nebo konstruovány tak, aby jim odolaly.
    3. 6.8.3.2.20 Sběrné potrubí musí být konstruováno pro provoz v teplotním rozsahu -20 °C až +50 °C.

      Sběrné potrubí musí být konstruováno, vyrobeno a namontováno tak, aby se zabránilo nebezpečí jeho poškození způsobenému tepelnou roztažností a smršťováním, mechanickými rázy a vibracemi. Všechna potrubí musí být z vhodného kovového materiálu. Všude, kde to je možné, musí být použito svařovaných spojů.

      Spoje měděného potrubí musí být spájeny na tvrdo nebo mít pevnostně rovnocenné kovové spojení. Bod tavení tavných materiálů musí být nižší než 525 °C. Spoje nesmějí zeslabovat potrubí, jak to může způsobit závitový spoj.

    1. 6.8.3.2.21 Kromě pro UN 1001 acetylen, rozpuštěný maximální dovolené napětí σ sběrného potrubí při zkušebním tlaku nádob nesmí překročit 75 % zaručené meze průtažnosti materiálu.

      Nezbytná tloušťka stěny sběrného potrubí pro přepravu UN 1001 acetylen, rozpuštěný, musí být vypočtena podle uznaných technických pravidel.

    2. POZNÁMKA: Pro mez průtažnosti viz 6.8.2.1.11.
    1. 6.8.3.2.22 Odchylkou od požadavků uvedených v 6.8.3.2.3, 6.8.3.2.4 a 6.8.3.2.7 pro láhve, trubkové nádoby, tlakové sudy a svazky lahví tvořící bateriové vozidlo nebo MEGC požadovaná uzavírací zařízení mohou být umístěna uvnitř systému sběrného potrubí.
    2. 6.8.3.2.23 Je-li jeden z článků bateriového vozidla opatřen pojistným ventilem a jsou-li mezi jednotlivými články uzavírací zařízení, musí být pojistným ventilem opatřen každý článek.
    3. 6.8.3.2.24 Plnicí a vyprazdňovací zařízení smějí být upevněna na sběrném potrubí.
    4. 6.8.3.2.25 Každý článek bateriového vozidla, včetně každé jednotlivé láhve svazku lahví, určený pro přepravu toxických plynů musí být možno uzavřít jednotlivě uzavíracím ventilem.
    5. 6.8.3.2.26 Bateriová vozidla nebo MEGC určené pro přepravu toxických plynů nesmějí mít pojistné ventily, ledaže je pojistným ventilům předřazen průtržný kotouč. V posledním případě uspořádání průtržného kotouče a pojistného ventilu musí být přijatelné pro příslušný orgán.
    6. 6.8.3.2.27 Pokud jsou bateriová vozidla nebo MEGC určeny pro přepravu po moři, požadavky uvedené v 6.8.3.2.26 nezakazují montáž pojistných ventilů podle námořních předpisů IMDG Code.
    7. 6.8.3.2.28 Nádoby, které tvoří články bateriového vozidla nebo MEGC určeného pro přepravu hořlavých plynů, musí být spojeny do skupin s celkovým vnitřním objemem nejvýše 5000 litrů, které je možno navzájem oddělit uzavíracím ventilem.

      Každý článek bateriového vozidla nebo MEGC určeného pro přepravu hořlavých plynů, pokud je tvořen cisternami odpovídajícími této kapitole, musí být možno uzavřít jednotlivě uzavíracím ventilem.

  1. 6.8.3.3 Posouzení konstrukčního typu a schválení konstrukčního typu

    Není zvláštních předpisů.

  1. 6.8.3.4 Inspekce a zkoušky
    1. 6.8.3.4.1 Materiály každé svařované nádrže, kromě válcových lahví, trubkových nádob, tlakových sudů a lahví jako částí svazku lahví, které jsou články bateriového vozidla nebo MEGC, musí být zkoušeny metodou popsanou v oddílu 6.8.5.
    2. 6.8.3.4.2 Základní požadavky na zkušební tlak jsou uvedeny v 4.3.3.2.1 až 4.3.3.2.4 a nejnižší zkušební tlaky jsou uvedeny v tabulce plynů a směsí plynů v 4.3.3.2.5.
    3. 6.8.3.4.3 První hydraulická tlaková zkouška musí být provedena před montáží tepelné izolace. Pokud nádrž, její úchyty, potrubí a části výstroje byl zkoušeny odděleně, cisterna po její kompletní montáži musí být podrobena zkoušce těsnosti.
    4. 6.8.3.4.4 Vnitřní objem každé nádrže určené k přepravě stlačených plynů plněných hmotnostně, zkapalněných plynů nebo rozpuštěných plynů musí být stanoven za dohledu inspekční organizace vážením nebo volumetrickým měřením množství vody, které naplní nádrž; chyba měření vnitřního objemu nádrží musí být nižší než 1 %. Stanovení vnitřního objemu výpočtem na základě rozměrů nádrže není dovoleno. Nejvyšší dovolené hmotnosti plnění podle pokynů pro balení P200 nebo P203 v 4.1.4.1, jakož i v 4.3.3.2.2 a 4.3.3.2.3, musí být stanoveny inspekční organizací.
    5. 6.8.3.4.5 Kontrola svarů musí být provedena podle podmínek stanovených pro součinitel λ = 1 uvedených v 6.8.2.1.23.
    6. 6.8.3.4.6 Pro cisterny určené pro přepravu hluboce zchlazených zkapalněných plynů:

      (a) odchylně od požadavků v 6.8.2.4.2 se periodické inspekce musí provádět nejpozději do

      šesti letosmi let

      po první inspekci a poté nejpozději každých 12 let;

      (b) odchylně od požadavků v 6.8.2.4.3 se meziperiodické inspekce musí provádět nejpozději šest let po každé periodické inspekci.

    1. 6.8.3.4.7 U cisteren s vakuovou tepelnou izolací smějí být hydraulická zkouška a prohlídka vnitřního stavu nahrazeny se souhlasem inspekční organizace zkouškou těsnosti a měřením vakua.
    2. 6.8.3.4.8 Byly-li během periodických inspekcí udělány otvory v nádržích určených k přepravě hluboce zchlazených zkapalněných plynů, musí být způsob jejich hermetického uzavření schválen před znovuuvedením do provozu inspekční organizací a musí zaručovat celistvost nádrže.
    3. 6.8.3.4.9 Zkouška těsnosti cisteren určených pro přepravu plynů musí být provedena při tlaku nejméně:
      1. - pro stlačené plyny, zkapalněné plyny a rozpuštěné plyny: 20 % zkušebního tlaku;
      2. - pro hluboce zchlazené zkapalněné plyny: 90 % maximálního provozního tlaku

      Zádržné doby pro cisternové kontejnery přepravující hluboce zchlazené zkapalněné plyny

    1. 6.8.3.4.10Referenční zádržná doba pro cisternové kontejnery přepravující hluboce zchlazené zkapalněné plyny musí být stanovena na základě:
      a)účinnosti izolačního systému stanoveného podle 6.8.3.4.11;
      b)nejnižšího nastaveného tlaku omezovače(ů) tlaku;
      c)počátečních podmínek plnění;
      d)předpokládané okolní teploty 30 °C;
      e)fyzikálních vlastností samotného hluboce zchlazeného zkapalněného plynu určeného k přepravě.
    2. 6.8.3.4.11Účinnost izolačního systému (přívod tepla ve Wattech) musí být stanovena při zkoušce typu cisternových kontejnerů. Tato zkouška sestává buď ze:
      a) zkoušky konstantním tlakem (například tlakem vzduchu), během které je ztráta hluboce zchlazeného zkapalněného plynu měřena v ohraničeném časovém úseku; nebo
      b) zkoušky v uzavřeném systému, během které je nárůst tlaku v nádrži měřen v ohraničeném časovém úseku.
      Při provádění zkoušky konstantním tlakem musí být vzato v úvahu kolísání atmosférického tlaku. Při provádění kterékoliv z obou zkoušek, musí být provedeny korekce, aby se vzaly v úvahu odchylky okolní teploty od předpokládané referenční hodnoty okolní teploty 30 °C.
      POZNÁMKA: ISO 21014:2006 „Kryogenní nádoby – Provedení kryogenní izolace“ podrobně popisuje metody dovolující určit provedení izolace kryogenních nádob a poskytuje metodu výpočtu zádržné doby.

      Inspekce a zkoušky bateriových vozidel a MEGC

    1. 6.8.3.4.12 Články a části výstroje každého bateriového vozidla nebo MEGC musí být kontrolovány a zkoušeny, buď společně, nebo odděleně, před prvním uvedením do provozu (první inspekce a zkouška). Potom články tvořící bateriová vozidla nebo MEGC musí být kontrolovány v nejvýše pětiletých intervalech. Články bateriových vozidel a MEGC tvořících cisterny musí být kontrolovány podle 6.8.2.4.2 a 6.8.2.4.3. Mimořádná inspekce a zkouška musí být provedeny bez ohledu na poslední periodické inspekce a zkoušky, pokud je to nezbytné, podle 6.8.3.4.16.
    2. 6.8.3.4.13 První prohlídka zahrnuje:
      1. – ověření shodnosti se schváleným prototypem;
      2. – ověření konstrukčních charakteristik;
      3. – prohlídku vnějšího a vnitřního stavu;
      4. – hydraulickou tlakovou zkoušku12 zkušebním tlakem uvedeným na štítku předepsaném v 6.8.3.5.10;
      5. – zkoušku těsnosti nejvyšším provozním tlakem; a
      6. – ověření dobré funkce výstroje.

      Pokud byly články a jejich výstroj zkoušeny odděleně, musí být po svém sestavení podrobeny společně zkoušce těsnosti.

    1. 6.8.3.4.14 Láhve, trubkové nádoby a tlakové sudy, jakož i láhve jako část svazku lahví musí být zkoušeny podle pokynu pro balení P200 nebo P203 uvedených v 4.1.4.1.
