Sdělení Ministerstva zahraničních věcí, kterým se vyhlašuje konsolidované znění Evropské dohody o mezinárodní přepravě nebezpečných věcí po vnitrozemských vodních cestách (ADN)

1. 9.1.0.91.1 Plavidlo musí být v chráněné oblasti provedeno jako plavidlo s dvojitou obšívkou s dvojitými boky a dvojitým dnem.
2. 9.1.0.91.2 Vzdálenost mezi boční stěnou plavidla a boční stěnou nákladního prostoru musí být minimálně 0,80 m. Bez ohledu na předpisy, týkající se šířky cest na palubě plavidla, je povoleno zmenšení této vzdálenosti na 0,60 m, pokud vzhledem k předpisům o dimenzování dle stavebního předpisu nějaké uznávané klasifikační společnosti existuje následující zesílení:

   (a) Při provedení boku plavidla s podélným žebrovým vyztužením nesmí být rozteč žeber větší než 0,60 m.

   Podélné výztuhy jsou opatřeny rámy, které jsou podobné dnovým podélníkům s odlehčujícími otvory, které jsou zachyceny ve vzdálenostech maximálně 1,80 m. Tyto vzdálenosti mohou být zvýšeny, když je konstrukce příslušným způsobem zesílena;

   (b) Při provedení boku plavidla pomocí příčného vyztužení, musí být umístěny buď:

   1. - dvě podélné boční výztuhy. Vzdálenost podélných bočních výztuh navzájem a od ochozu nesmí být větší než 0,80 m. Výztuhy musí mít minimálně stejnou výšku jako příčné výztuhy a jejich příčný průřez nesmí být menší než 15 cm².

      Podélné výztuhy procházejí přes rámy, které jsou podobné dnovým nosníkům s odlehčujícími otvory, které jsou zachyceny ve vzdálenostech maximálně 3,60 m. Boční příčné žebro a vzpěry přepážek nákladních prostor musí být na outoru spojeny pomocí stykového rohového plechu s minimální výškou 0,90 m a tloušťkou pražce; nebo:

   1. - na každém žebru musí být umístěn rám, podobný jako jsou dnové nosníky, opatřeny odlehčujícími otvory.

   (c) Ochozy musí být navzájem spojeny ve vzdálenosti nejvýše 32,00 m příčnou přepážkou nebo vzpěrnou trubkou.

   Namísto podmínky, uvedené v (c), stačí výpočetní důkaz uznávané klasifikační společnosti, že uspořádáním doplňujících výztuh v dvojitých bocích je dána dostatečná příčná pevnost.

1. 9.1.0.91.3 Výška prostoru dvojitého dna musí být nejméně 0,50 m. Pod drenážními jímkami může být přitom snížena, na vzdálenost mezi dnem jímky a obšívkou dna plavidla nesmí být menší než 0,40 m. V případě vzdálenosti od 0,40 do 0,49 m plocha příčného průřezu jímky nesmí převýšit 0,50 m².

   Kapacita jímek nesmí přesahovat 0,120 m³.

Prostory, jejichž vstupy nebo výstupy se v případě poškození plavidla zcela nebo částečně ponoří, musí být opatřeny nouzovým východem, který se nachází nejméně 0,10 m nad hladinou ponoru.

To neplatí pro přední a zadní kolizní prostor.

1. 9.1.0.93.1 Musí být prokázána dostatečná stabilita včetně stability v poškozeném stavu
2. 9.1.0.93.2 Základní hodnoty pro výpočet stability - hmotnost prázdného plavidla a poloha těžiště hmotnosti - musí být určeny buď pomocí nakláněcího pokusu nebo detailním výpočtem hmotnosti. Přitom se musí ověřit hmotnost prázdného plavidla měřením ponoru, přičemž se vypočtená hmotnost nesmí lišit více než o ± 5 % od hodnoty hmotnostního výtlaku určené ze změřeného ponoru.
3. 9.1.0.93.3 Musí být prokázána dostatečná stabilita v nepoškozeném stavu pro všechna stadia nakládky a vykládky a pro konečný stav naložení.

   Musí být prokázána plovatelnost v poškozeném stavu pro nejnepříznivější stav naložení. Přitom musí být předložen důkaz dostatečné stability pro kritické mezistavy a konečný stav zaplavení. Pokud se při mezistavech vyskytnou negativní parametry stability, mohou být akceptovány, pokud další průběh křivky ramen stability prokazuje dostatečné kladné hodnoty stability

1. 9.1.0.94.1 Požadavky na stabilitu v nepoškozeném stavu, vyplývající z výpočtu zaplavení, nesmí být překročeny.
2. 9.1.0.94.2 Při přepravě nákladu v kontejnerech musí nadto být dokázána dostatečná stabilita podle 1.1.4.6 Pravidel.
3. 9.1.0.94.3 Pro plavidlo je rozhodující přísnější z požadavků bodů 9.1.0.94.1 a 9.1.0.94.2.

1. 9.1.0.95.1 V případě poškození je třeba zohlednit následující:

   (a) rozsah poškození na jednom boku plavidla:

   podélný rozsah:				nejméně 0,10 L, avšak ne méně než 5,00 m;
   příčný rozsah:				0,59 m dovnitř od boku plavidla, pod přímým úhlem k diametrální linii na úrovni roviny ponoru při maximálním ponoru;
   svislý rozsah:				neohraničený od základní roviny vzhůru;

   (b) rozsah poškození dna:

   podélný rozsah:				minimálně 0,10 L, avšak ne méně než 5,00 m;
   příčný rozsah:				3,00 m;
   svislý rozsah:				0,49 m vzhůru od základny kromě sacích jímek;

   (c) Všechny přepážky, spadající do oblasti poškození, se považují za proražené, to znamená, že dělení přepážkami na úseky musí být voleno tak, aby bylo plavidlo plavby schopné i po zaplavení dvou nebo více přímo za sebou ležících úseků.

   Přitom se musí dbát na následující:

   1. - při poškození dna se považují za zaplavené i úseky, ležící vedle sebe napříč plavidla;
   2. - spodní hrany ne vodotěsně uzavíratelných otvorů (např. dveří, oken, palubních poklopů), musí v konečné fázi zaplavení ležet nejméně 0,10 m nad rovinou ponoru;
   3. - všeobecně se musí počítat s 95 % rozsahem zatopení. Je-li výpočtem prokázáno, že střední zaplavení v kterémkoli prostoru je menší než 95 %, může být dosazena vypočtená hodnota.

   Dosazují se však následující minimální hodnoty:

   - Strojovna:							85 %
   - Prostory pro posádku:							95 %
   - Dvojité dno, palivové tanky, balastní nádrže atd. podle toho, zda je dle jejich určení lze považovat při maximálním ponoru za plné nebo prázdné:							0 nebo 95%

   Pro hlavní strojovnu stačí prokázat schopnost plavby jen pro stav zaplavení jednoho úseku, tj. konečné přepážky strojovny se nepovažují za poškozené.

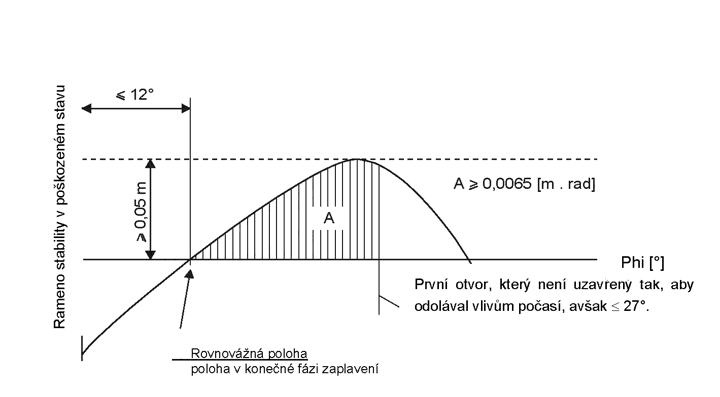

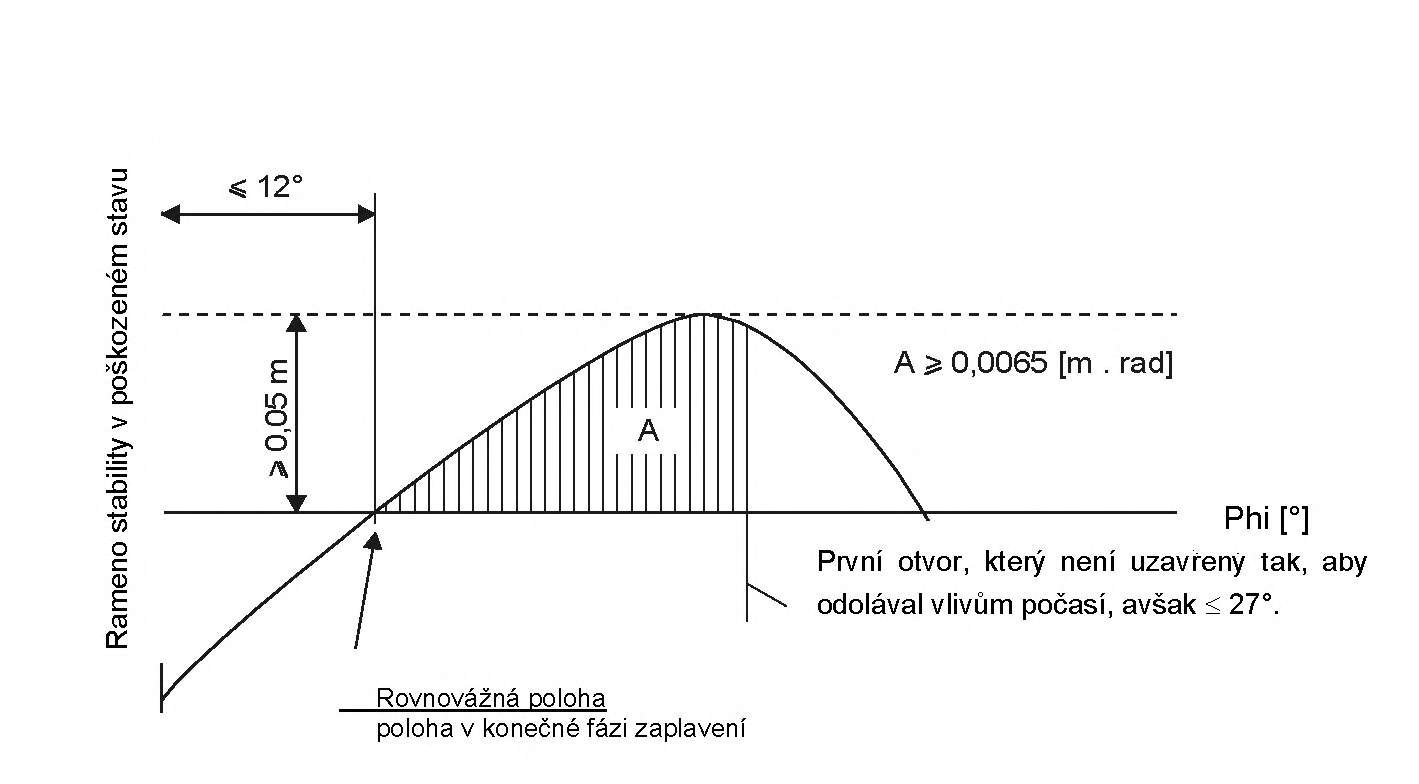

1. 9.1.0.95.2 Náklon plavidla v rovnovážné poloze (konečném stadiu zaplavení) nesmí přesahovat 12°. Otvory, které nejsou vodotěsně uzavíratelné, se mohou zanořovat teprve až po dosažení rovnovážné polohy. Pokud se zanořují dříve, považují se k nim příslušné prostory při poškození za zaplavené.

   Nad rovnovážnou polohu musí pozitivní oblast křivky vztyčeného ramene stability vykazovat ≥ 0,05 m ve spojení s plochou ≥ 0,0065 m.rad. Tyto minimální hodnoty stability musí být dodrženy až do zanoření prvních otvorů, které nejsou uzavřené tak, aby odolávaly vlivům počasí, avšak před úhlem náklonu ≤ 27°. Zanoří-li se tyto otvory dříve, je třeba k nim náležící prostory při výpočtu považovat za zatopené.

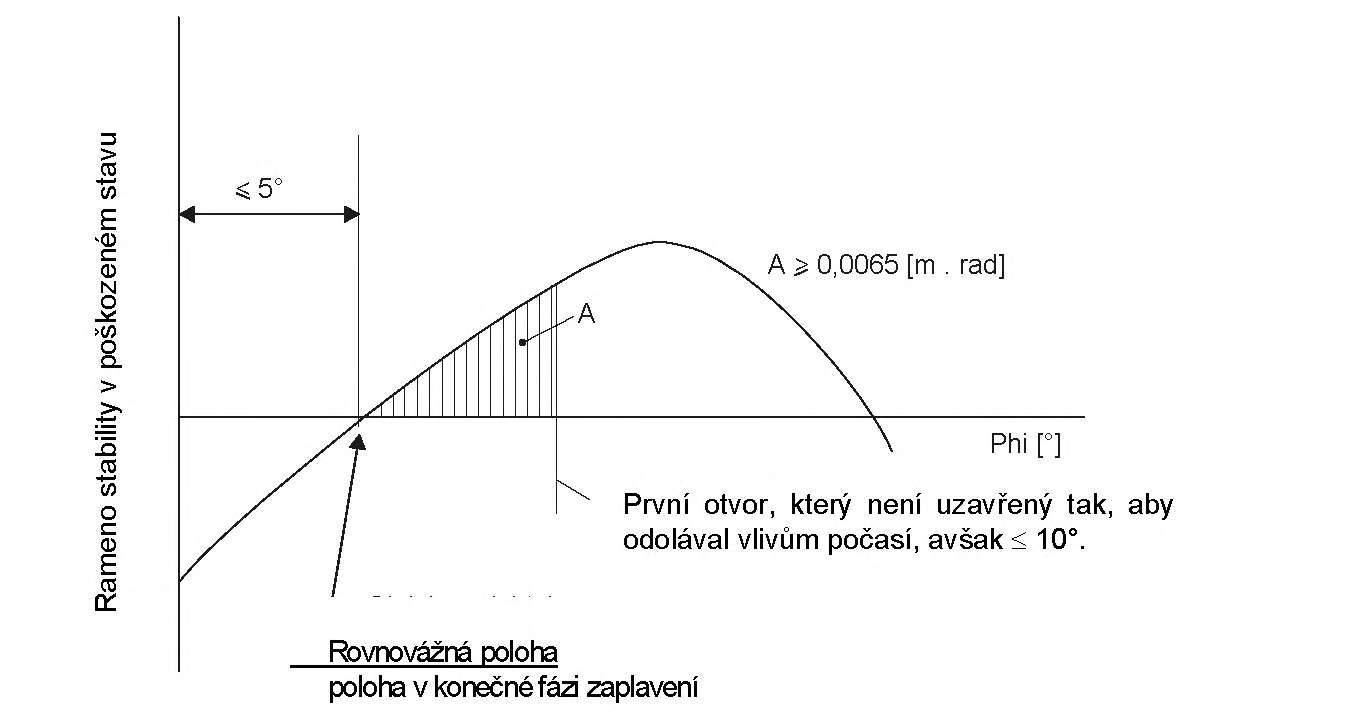

1. 9.1.0.95.3 Vnitrozemská plavidla s nezajištěným nákladem kontejnerů musí dodržet následující kritéria stability při poškození:

   Náklon plavidla v rovnovážné poloze (konečném stadiu zaplavení) nesmí přesáhnout 5°. Otvory, které nejsou vodotěsně uzavřené, se smí zanořit teprve po dosažení rovnovážné polohy. Pokud se takovéto otvory zanoří dříve, považují se k nim náležící prostory za zatopené.

   Nad rovnovážnou polohu musí pozitivní oblast křivky vztyčného ramene stability vykazovat plochu ≥ 0,0065 m .rad. Minimální hodnoty stability musí být dodrženy až do zanoření prvních otvorů, které nejsou uzavřeny tak, aby odolávaly vlivům počasí, avšak před úhlem náklonu ≤ 10°. Zanoří-li se tyto otvory dříve, je třeba k nim náležící prostory při výpočtu považovat za zatopené.



1. 9.1.0.95.4 Pokud otvory, jimiž mohou být dodatečně zaplaveny nepoškozené prostory, mohou být vodotěsně uzavřeny, musí uzavírací zařízení být odpovídajícím způsobem označena.
2. 9.1.0.95.5 Pokud jsou provedeny otvory pro přepouštění nebo zatopení pro snížení asymetrie, musí dojít k vyrovnání během 15 minut, pokud se v mezistavech prokáží dostatečné hodnoty stability v poškozeném stavu.
