Sdělení Ministerstva zahraničních věcí, kterým se vyhlašuje konsolidované znění Evropské dohody o mezinárodní přepravě nebezpečných věcí po vnitrozemských vodních cestách (ADN)

OZNAČOVÁNÍ KONTEJNERŮ, KONTEJNERŮ PRO VOLNĚ LOŽENÉ LÁTKY, MEGC, MEMU, CISTERNOVÝCH KONTEJNERŮ, PŘEMÍSTITELNÝCH CISTEREN, VOZIDEL A ŽELEZNIČNÍCH VOZŮ VELKÝMI BEZPEČNOSTNÍMI ZNAČKAMI A NÁPISYKAPITOLA 5.3

1. 5.3.1 Označování velkými bezpečnostními značkami
   1. 5.3.1.1 Všeobecná ustanovení
      1. 5.3.1.1.1 Pokud to vyžadují ustanovení tohoto oddílu, musí být velké bezpečnostní značky umístěny na vnější povrch kontejnerů, kontejnerů pro volně ložené látky, MEGC, MEMU, cisternových kontejnerů, přemístitelných cisteren, vozidel a železničních vozů. Velké bezpečnostní značky musí odpovídat bezpečnostním značkám požadovaným ve sloupci (5) a popřípadě sloupci (6) tabulky A kapitoly 3.2 pro nebezpečné věci obsažené v kontejneru, kontejneru pro volně ložené látky, MEGC, MEMU, cisternovém kontejneru, přemístitelné cisterně, vozidle nebo železničním voze a současně odpovídat specifikacím uvedeným v pododdílu 5.3.1.7. Velké bezpečnostní značky musí být umístěny na podkladu v kontrastní barvě, nebo musí být ohraničeny buď vytečkovanou, nebo plnou čarou. Velké bezpečnostní značky musí být odolné proti povětrnostním podmínkám a musí zaručovat trvanlivé označení po celou dobu přepravy.
      2. 5.3.1.1.2 Pro třídu 1 nemusí být na velkých bezpečnostních značkách uvedeny skupiny snášenlivosti, pokud vozidlo nebo železniční vůz nebo kontejner nebo zvláštní komory MEMU přepravují látky nebo předměty spadající do dvou nebo více skupin snášenlivosti. Vozidla nebo železniční vozy nebo kontejnery nebo zvláštní komory MEMU přepravující látky nebo předměty různých podtříd musí být označeny pouze velkými bezpečnostními značkami odpovídajícími vzoru nejnebezpečnější podtřídy v tomto pořadí:

         1.1 (nejnebezpečnější), 1.5, 1.2, 1.3, 1.6, 1.4 (nejméně nebezpečné).

         Jsou-li látky klasifikačního kódu 1.5 D přepravovány s látkami nebo předměty podtřídy 1.2, musí být vozidlo, železniční vůz nebo kontejner označeny velkou bezpečnostní značkou pro podtřídu 1.1.

         Velké bezpečnostní značky se nevyžadují pro přepravu výbušných látek a předmětů podtřídy 1.4, skupiny snášenlivosti S.

      1. 5.3.1.1.3 Pro třídu 7 musí velká bezpečnostní značka pro hlavní nebezpečí odpovídat vzoru č. 7D popsanému v 5.3.1.7.2. Tato velká bezpečnostní značka se nevyžaduje pro vozidla, železniční vozy nebo kontejnery přepravující vyjmuté kusy a pro malé kontejnery.

         Pokud je předepsáno pro třídu 7 umístění jak bezpečnostních značek, tak také velkých bezpečnostních značek na vozidla, železniční vozy, kontejnery, MEGC, cisternové kontejnery nebo přemístitelné cisterny, mohou být označeny zvětšenou bezpečnostní značkou odpovídající požadované bezpečnostní značce podle vzoru č. 7A, 7B nebo 7C namísto velké bezpečnostní značky podle vzoru č. 7D, aby se splnily oba účely. V tomto případě nesmějí být rozměry menší než 250 × 250 mm.

      1. 5.3.1.1.4 Pro třídu 9 musí velká bezpečnostní značka pro označování vozidel odpovídat vzoru bezpečnostní značky č. 9, jak je uvedeno v pododdílu 5.2.2.2.2; Bezpečnostní značka podle vzoru č. 9A nesmí být použita pro účely označování vozidel.
      2. 5.3.1.1.5 Kontejnery, MEGC, MEMU, cisternové kontejnery, přemístitelné cisterny, vozidla nebo železniční vozy, které obsahují věci více tříd, nemusí být opatřeny velkou bezpečnostní značkou pro vedlejší nebezpečí, jestliže nebezpečí označené touto velkou bezpečnostní značkou je již uvedeno velkou bezpečnostní značkou pro hlavní nebo vedlejší nebezpečí.
      3. 5.3.1.1.6 Velké bezpečnostní značky, která se nevztahují na přepravované nebezpečné věci nebo jejich zbytky, musí být odstraněny nebo zakryty.
      4. 5.3.1.1.7 Jsou-li velké bezpečnostní značky připevněny na sklopných panelech, musí být konstruovány a zajištěny tak, aby se nemohly rozevřít nebo se uvolnit z držáku během přepravy (zejména jako výsledek rázů nebo neúmyslných činností).
   1. 5.3.1.2 Umístění velkých bezpečnostních značek na kontejnery, kontejnery pro volně ložené látky, MEGC, cisternové kontejnery a přemístitelné cisterny
   2. POZNÁMKA: Tento pododdíl se nevztahuje na výměnné nástavby, kromě cisternových výměnných nástaveb přepravovaných na vozidlech s oranžovým označením uvedeným v 5.3.2.

   Velké bezpečnostní značky se umísťují na obě podélné strany a na každý konec kontejneru, kontejneru pro volně ložené látky, MEGC, cisternového kontejneru nebo přemístitelné cisterny a na dvě protilehlé strany v případě flexibilních kontejnerů pro volně ložené látky.

   Vícekomorový cisternový kontejner nebo vícekomorová přemístitelná cisterna, kterými se přepravují dvě nebo více nebezpečných látek, musí být opatřeny příslušnými velkými bezpečnostními značkami na obou bočních stranách příslušných komor a na obou koncích velkou bezpečnostní značkou každého vzoru, jímž jsou opatřeny jednotlivé komory na bocích. V případě, že všechny komory musí být označeny stejnými velkými bezpečnostními značkami, tyto velké bezpečnostní značky mohou být umístěny pouze jednou po obou stranách a na obou koncích cisternového kontejneru nebo přemístitelné cisterny.

   1. 5.3.1.3 Umístění velkých bezpečnostních značek na vozidla a železniční vozy přepravující kontejnery, kontejnery pro volně ložené látky, MEGC, cisternové kontejnery a přemístitelné cisterny
   2. POZNÁMKA: Tento pododdíl se nevztahuje na výměnné nástavby, kromě cisternových výměnných nástaveb přepravovaných na vozidlech s oranžovým označením uvedeným v 5.3.2.

   Pokud velké bezpečnostní značky umístěné na kontejnerech, kontejnerech pro volně ložené látky, MEGC, cisternových kontejnerech nebo na přemístitelných cisternách nejsou viditelné zvnějšku je přepravujících vozidel nebo železničních vozů, tytéž velké bezpečnostní značky musí být umístěny na obou bočních stranách a na zadní straně vozidla nebo železničního vozu. Jinak nemusí být na nosném vozidle nebo železničním voze žádná velká bezpečnostní značka.

   1. 5.3.1.4 Umístění velkých bezpečnostních značek na vozidla a železniční vozy pro přepravu volně ložených látek, na cisternová vozidla, cisternové vozy, bateriová vozidla, bateriové vozy, MEMU, na vozidla a železniční vozy se snímatelnými cisternami
      1. 5.3.1.4.1 Velké bezpečnostní značky musí být umístěny na obou bočních stranách a na zadní straně vozidla, nebo pro železniční vozy, na obou bočních stranách.

         Pokud má cisternové vozidlo, cisternový vůz, snímatelná cisterna přepravovaná na vozidle nebo snímatelná cisterna přepravovaná na železničním voze více komor, kterými se přepravují dvě nebo více nebezpečných látek, musí být opatřeny příslušnými velkými bezpečnostními značkami na každé straně příslušné komory a (jen vozidla) na zadní straně vozidla velkou bezpečnostní značkou každého vzoru, jímž jsou opatřeny jednotlivé komory na bocích. V případě, že všechny komory musí být označeny stejnými velkými bezpečnostními značkami, tyto velké bezpečnostní značky mohou být umístěny pouze po jedné na každé boční straně a (jen vozidla) na zadní straně vozidla.

         Pokud je požadováno více než jedna velká bezpečnostní značka na jednu a tutéž komoru, musí být tyto velké bezpečnostní značky umístěny bezprostředně vedle sebe.

      2. POZNÁMKA: Pokud je cisternový návěs odpojen od svého tahače pro naložení na námořní nebo vnitrozemské plavidlo, velké bezpečnostní značky musí být umístěny též na přední straně návěsu.
      1. 5.3.1.4.2 MEMU s cisternami a kontejnery pro volně ložené látky musí být opatřeny velkými bezpečnostními značkami podle 5.3.1.4.1 pro látky, které obsahují. Pro cisterny o vnitřním objemu menším než 1 000 litrů smějí být velké bezpečnostní značky nahrazeny bezpečnostními značkami podle 5.2.2.2.
      2. 5.3.1.4.3 Na MEMU přepravujících kusy obsahující látky nebo předměty třídy 1 (kromě podtřídy 1.4, skupiny snášenlivosti S) musí být velké bezpečnostní značky umístěny na obou bočních stranách a na zadní straně MEMU.

         Zvláštní komory pro výbušniny musí být označeny velkými bezpečnostními značkami podle ustanovení v 5.3.1.1.2. Poslední věta v 5.3.1.1.2 se nepoužije.

   1. 5.3.1.5 Umístění velkých bezpečnostních značek na vozidla přepravující pouze kusy
   2. POZNÁMKA: Tento pododdíl se vztahuje též na vozidla nebo železniční vozy přepravující výměnné nástavby naložené kusy.
   1. 5.3.1.5.1 Na vozidlech přepravujících kusy obsahující látky nebo předměty třídy 1 (jiné než látky nebo předměty podtřídy 1.4, skupiny snášenlivosti S) musí být velké bezpečnostní značky umístěny na obou bočních stranách a na zadní straně vozidla.
   2. 5.3.1.5.2 Na vozidlech přepravujících radioaktivní látky třídy 7 v kusech nebo IBC (kromě vyjmutých kusů) musí být velké bezpečnostní značky umístěny na obou bočních stranách a na zadní straně vozidla.
   3. POZNÁMKA: Jestliže je vozidlo přepravující kusy s nebezpečnými věcmi tříd jiných než tříd 1 a 7 naloženo na plavidlo pro přepravu podle ADN předcházející plavbě po moři, velké bezpečnostní značky musí být umístěny na obou bočních stranách a na zadní straně vozidla. Takové velké bezpečnostní značky mohou zůstat umístěny na vozidle pro přepravu podle ADN následující po plavbě po moři.
   1. 5.3.1.5.3 U železničních vozů přepravujících kusy musí být velké bezpečnostní značky odpovídající přepravovaným věcem umístěny na obou bočních stranách.
   1. 5.3.1.6 Umístění velkých bezpečnostních značek na prázdná(é) cisternová vozidla, cisternové vozy, vozidla se snímatelnými cisternami, železniční vozy se snímatelnými cisternami, bateriová vozidla, bateriové vozy, MEGC, MEMU, cisternové kontejnery, přemístitelné cisterny a prázdná(é) vozidla, železniční vozy a kontejnery pro přepravu volně ložených látek
      1. 5.3.1.6.1 Cisternová vozidla, cisternové vozy, vozidla se snímatelnými cisternami, železniční vozy se snímatelnými cisternami, bateriová vozidla, bateriové vozy, MEGC, MEMU, cisternové kontejnery a přemístitelné cisterny, vesměs prázdné, nevyčištěné a neodplynované, jakož i vozidla, železniční vozy a kontejnery pro přepravu volně ložených látek, prázdné a nevyčištěné, musí být označena(y) velkými bezpečnostními značkami vyžadovanými pro předchozí náklad.
   1. 5.3.1.7 Specifikace velkých bezpečnostních značek
      1. 5.3.1.7.1 Kromě velké bezpečnostní značky pro třídu 7 specifikované v 5.3.1.7.2 a značky pro látky ohrožující životní prostředí specifikované v 5.3.6.2, musí velká bezpečnostní značka odpovídat obrázku 5.3.1.7.1.

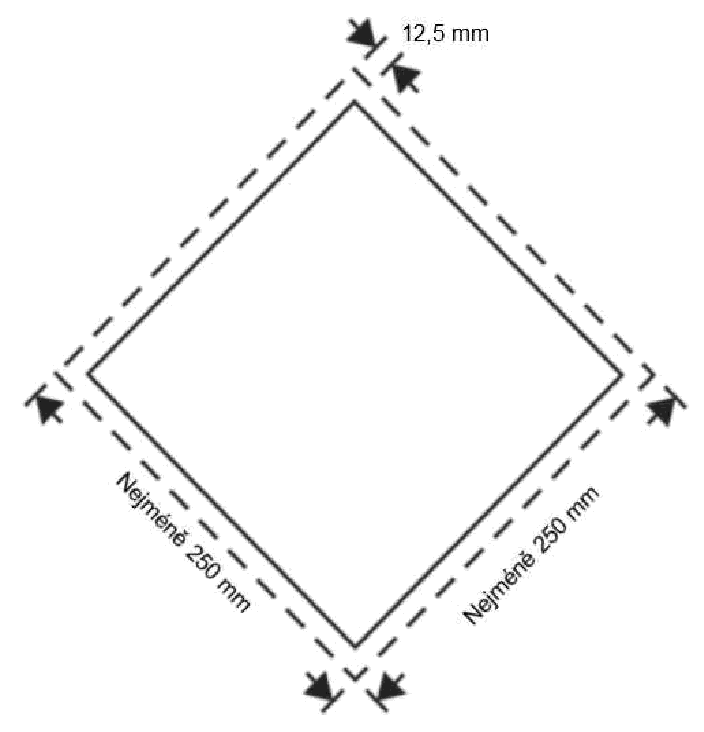

         Obrázek 5.3.1.7.1



         Velká bezpečnostní značka (kromě třídy 7)

         Velká bezpečnostní značka musí mít tvar čtverce postaveného na vrchol pod úhlem 45° (tvar diamantu). Minimální rozměry musí být 250 × 250 mm (k okraji značky). Vnitřní čára značky musí být rovnoběžná s vnějším okrajem a musí od něj být vzdálena 12,5 mm. Symbol a vnitřní čára musí odpovídat barvě bezpečnostní značky pro příslušnou třídu nebo podtřídu nebezpečných věcí. Symbol/číslo třídy nebo podtřídy musí být umístěny a dimenzovány v rozměrech dle 5.2.2.2 pro odpovídající třídu nebo podtřídu příslušných nebezpečných věcí. Na velké bezpečnostní značce musí být číslo třídy nebo podtřídy (a pro věci třídy 1, písmeno skupiny snášenlivosti) příslušných nebezpečných věcí způsobem předepsaným v 5.2.2.2 pro odpovídající bezpečnostní značku, s výškou písma nejméně 25 mm. Tam, kde nejsou udány rozměry, musí všechny prvky proporčně odpovídat uvedenému obrázku.

      1. 5.3.1.7.2 Velká bezpečnostní značka pro třídu 7 nesmí být menší než 250 mm × 250 mm a černá čára, která probíhá paralelně s okraji uvnitř, musí být od okraje ve vzdálenosti 5 mm; jinak musí velká bezpečnostní značka odpovídat níže uvedenému vyobrazení (vzor č. 7D). Číslice „7“ musí mít výšku nejméně 25 mm. Podkladová barva horní poloviny velké bezpečnostní značky musí být žlutá a spodní poloviny bílá, barva trojlístku a nápisu musí být černá. Použití výrazu „RADIOACTIVE” ve spodní polovině je dobrovolné, aby bylo možno použít toto místo k uvedení příslušného UN čísla zásilky.

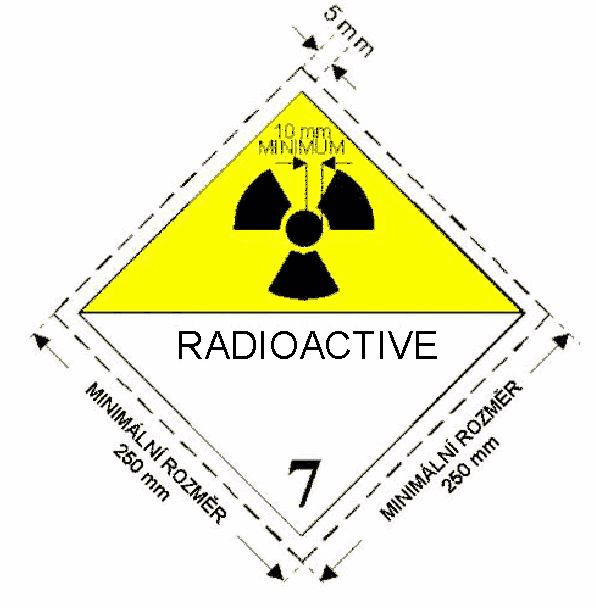

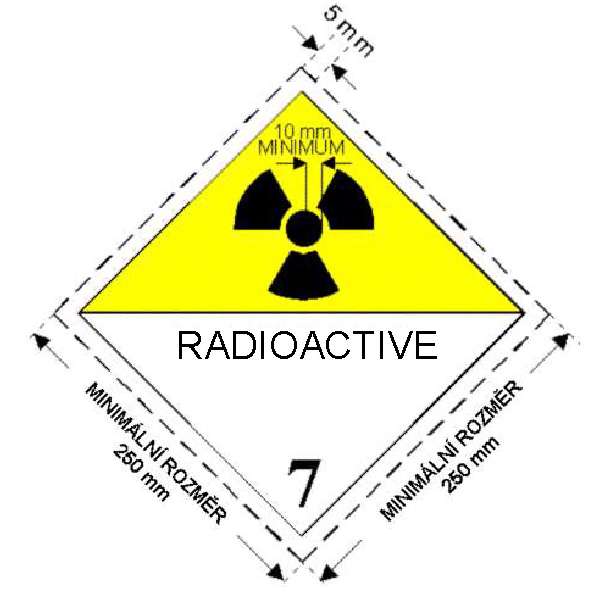

         Velká bezpečnostní značka pro radioaktivní látky třídy 7

         OZNAČOVÁNÍ KONTEJNERŮ, KONTEJNERŮ PRO VOLNĚ LOŽENÉ LÁTKY, MEGC, MEMU, CISTERNOVÝCH KONTEJNERŮ, PŘEMÍSTITELNÝCH CISTEREN, VOZIDEL A ŽELEZNIČNÍCH VOZŮ VELKÝMI BEZPEČNOSTNÍMI ZNAČKAMI A NÁPISY Obrázek 5.3.1.7.1 Velká bezpečnostní značka (kromě třídy 7) Velká bezpečnostní značka pro radioaktivní látky třídy 7

         (č. 7 D)

         Symbol (trojlístek): černý; Podklad: horní polovina žlutá s bílým okrajem, spodní polovina bílá; Ve spodní polovině musí být uvedeno slovo „RADIOACTIVE” nebo alternativně, příslušné UN číslo a číslice „7” v dolním rohu.

      1. 5.3.1.7.3 Pro cisterny s vnitřním objemem nejvýše 3 m³ a pro malé kontejnery mohou být velké bezpečnostní značky nahrazeny bezpečnostními značkami odpovídajícími pododdílu 5.2.2.2. Nejsou-li tyto bezpečnostní značky zvnějšku nosného vozidla nebo železničního vozu viditelné, musí být na obou bočních stranách železničního vozu a na obou bočních stranách a na zadní straně vozidla umístěny také velké bezpečnostní značky podle 5.3.1.7.1.
      2. 5.3.1.7.4 Pro třídy 1 a 7, jsou-li rozměry a konstrukce vozidla takové, že disponibilní plocha povrchu je nedostačující pro umístění předepsaných velkých bezpečnostních značek, jejich rozměry mohou být zmenšeny až na 100 mm na každé straně. Rozměry velkých bezpečnostních značek pro železniční vozy smějí být zmenšeny na 150 mm × 150 mm. V tomto případě ostatní rozměry předepsané pro trojlístek, čáry, číslice a písmena neplatí.

1. 5.3.2 Označování oranžovými tabulkami
   1. 5.3.2.1 Všeobecná ustanovení pro označování oranžovými tabulkami
      1. 5.3.2.1.1 Dopravní jednotky přepravující nebezpečné věci musí být opatřeny dvěma pravoúhlými oranžovými tabulkami odpovídajícími ustanovením v 5.3.2.2.1, umístěnými ve svislé rovině. Musí být umístěny jedna na přední a druhá na zadní straně dopravní jednotky, obě kolmo k podélné ose dopravní jednotky. Musí být zřetelně viditelné.

         Je-li přípojné vozidlo obsahující nebezpečné věci během přepravy odpojeno od svého motorového vozidla, musí oranžová tabulka zůstat umístěna na zadní straně přípojného vozidla. Pokud jsou cisterny označeny podle 5.3.2.1.3, musí oranžová tabulka odpovídat nejvíce nebezpečné látce přepravované v cisterně.

      1. 5.3.2.1.2 Pokud je ve sloupci (20) tabulky A kapitoly 3.2 ADR uvedeno identifikační číslo nebezpečnosti, cisternová vozidla, bateriová vozidla nebo dopravní jednotky s jednou nebo více cisternami přepravující nebezpečné věci musí být kromě toho opatřeny na obou bočních stranách každé cisterny nebo každé komory cisterny nebo každého článku bateriových vozidel zřetelně viditelnými a rovnoběžně s podélnou osou vozidla umístěnými oranžovými tabulkami předepsanými v 5.3.2.1.1. Na těchto oranžových tabulkách musí být uvedeno identifikační číslo nebezpečnosti a UN číslo předepsaná ve sloupcích (20), popřípadě (1) tabulky A kapitoly 3.2 ADR pro každou z látek přepravovaných v cisterně, v komoře cisterny nebo v článku bateriového vozidla.

         Ustanovení tohoto odstavce se vztahují rovněž na cisternové vozy, bateriové vozy a železniční vozy s mobilními cisternami. V tomto posledním případě je identifikačním číslem nebezpečnosti, které je nutno použít, číslo, které je uvedeno ve sloupci (20) tabulky A kapitoly 3.2 RID. Pro MEMU se tyto požadavky vztahují jen na cisterny o vnitřním objemu 1000 litrů nebo větším a na kontejnery pro volně ložené látky.

      1. 5.3.2.1.3 Na cisternových vozidlech nebo dopravních jednotkách s jednou nebo více cisternami přepravujících látky UN čísel 1202, 1203 nebo 1223 nebo letecké palivo zařazené pod UN čísla 1268 nebo 1863, ale ne jinou nebezpečnou látku, oranžové tabulky předepsané v 5.3.2.1.2 nemusí být umístěny, jestliže je tabulkách umístěných vpředu a vzadu podle 5.3.2.1.1 uvedeno identifikační čísla nebezpečnosti a UN číslo předepsaná pro nejnebezpečnější přepravovanou látku, tj. látku s nejnižším bodem vzplanutí.
      2. 5.3.2.1.4 Pokud je ve sloupci (20) tabulky A kapitoly 3.2 ADR uvedeno identifikační číslo nebezpečnosti, vozidla, kontejnery a kontejnery pro volně ložené látky přepravující nebalené tuhé látky nebo předměty nebo balenou radioaktivní látku s jediným UN číslem vyžadujícím přepravu za výlučného použití a žádné jiné nebezpečné věci, musí být kromě toho opatřeny na obou bočních stranách každého vozidla kontejneru nebo kontejneru pro volně ložené látky zřetelně viditelnými a rovnoběžně s podélnou osou vozidla umístěnými oranžovými tabulkami předepsanými v 5.3.2.1.1. Na těchto oranžových tabulkách musí být uvedeno identifikační číslo nebezpečnosti a UN číslo předepsané ve sloupcích (20), popřípadě (1) tabulky A kapitoly 3.2 ADR pro každou z látek ve volně loženém stavu nebo pro balenou radioaktivní látku, vyžaduje-li přepravu za výlučného použití, přepravovaných ve vozidle, v kontejneru nebo kontejneru pro volně ložené látky.

         Ustanovení tohoto odstavce se vztahují rovněž na železniční vozy pro přepravu volně ložených látek a na vozové zásilky kusů obsahujících pouze jednu látku. V posledním případě musí být použito identifikační číslo nebezpečnosti uvedené ve sloupci (20) tabulky A kapitoly 3.2 RID.

      1. 5.3.2.1.5 Pokud oranžové tabulky předepsané v 5.3.2.1.2 a 5.3.2.1.4, umístěné na kontejnerech, kontejnerech pro volně ložené látky, cisternových kontejnerech, MEGC nebo na přemístitelných cisternách nejsou dobře viditelné zvnějšku je přepravujícího vozidla, musí být tytéž tabulky umístěny na obou bočních stranách vozidla.
      2. POZNÁMKA: Tento odstavec se nemusí použít pro označování oranžovými tabulkami, jde-li o uzavřená vozidla nebo vozidla s plachtou přepravující cisterny o nejvyšším vnitřním objemu 3000 litrů.
      1. 5.3.2.1.6 Pro dopravní jednotky přepravující pouze jednu nebezpečnou látku a žádnou látku, která není nebezpečná, nejsou oranžové tabulky předepsané v 5.3.2.1.2, 5.3.2.1.4 a 5.3.2.1.5 nezbytné, pokud je na oranžových tabulkách umístěných vpředu a vzadu podle 5.3.2.1.1 uvedeno identifikační číslo nebezpečnosti a UN číslo pro tuto látku předepsané ve sloupcích (20), popřípadě (1) tabulky A kapitoly 3.2 ADR.
      2. 5.3.2.1.7 Požadavky uvedené v 5.3.2.1.1 až 5.3.2.1.5 se vztahují také na nesnímatelné nebo snímatelné cisterny, bateriová vozidla, cisternové kontejnery, přemístitelné cisterny, MEGC, cisternové vozy, bateriové vozy a železniční vozy se snímatelnými cisternami, vesměs prázdné, nevyčištěné, neodplyněné nebo nedekontaminované, MEMU, nevyčištěné jakož i na vozidla a kontejnery pro přepravu volně ložených látek, vesměs prázdné, nevyčištěné nebo nedekontaminované.
      3. 5.3.2.1.8 Oranžové tabulky, které se nevztahují na přepravované nebezpečné věci nebo jejich zbytky, musí být odstraněny nebo zakryty. Pokud jsou oranžové tabulky zakryty, jejich kryty musí být celistvé a musí zůstat účinné po 15 minutách přímého působení ohně.
   1. 5.3.2.2 Specifikace oranžových tabulek
      1. 5.3.2.2.1 Oranžové tabulky musí být reflexivní a musí být 40 cm široké a 30 cm vysoké; musí mít černý okraj 15 mm široký. Použitý materiál musí být odolný proti povětrnosti a musí zaručovat trvanlivé označení. Tabulka se nesmí uvolnit ze svého držáku po 15 minutách přímého působení ohně. Musí zůstat upevněna bez ohledu na orientaci vozidla nebo železničního vozu. Tyto oranžové tabulky mohou být ve středu rozděleny vodorovnou černou čarou o tloušťce 15 mm.

         Jestliže rozměry a konstrukce vozidla jsou takové, že disponibilní povrch je nedostačující pro umístění těchto oranžových tabulek, jejich rozměry mohou být zmenšeny na minimální šířku 300 mm, výšku 120 mm a šířku černého okraje 10 mm. V takovém případě smějí mít dvě oranžové tabulky popsané v 5.3.2.1.1 různé rozměry v předepsaných mezích.

         V případě použití zmenšených oranžových tabulek pro balenou radioaktivní látku přepravovanou za výlučného použití se vyžaduje jen UN číslo a velikost číslic předepsaných v 5.3.2.2.2 smí být zmenšena na 65 mm výšky a 10 mm tloušťky čáry.

         Pro železniční vozy je dovolena nereflexní barva.

         Na kontejnerech přepravujících nebezpečné tuhé látky ve volně loženém stavu a na cisternových kontejnerech, MEGC a přemístitelných cisternách mohou být oranžové tabulky předepsané v 5.3.2.1.2, 5.3.2.1.4 a 5.3.2.1.5 nahrazeny samolepicí fólií, barevným nátěrem nebo jakýmkoli jiným rovnocenným způsobem.

         Toto alternativní označení musí odpovídat specifikacím uvedeným v tomto pododdílu, s výjimkou ustanovení týkajících se odolnosti proti ohni uvedených v 5.3.2.2.1 a 5.3.2.2.2.

      2. POZNÁMKA: Barva oranžových tabulek v podmínkách normálního užívání musí mít souřadnice barevnosti ležící uvnitř plochy diagramu barevnosti vytvořeného spojením následujících souřadnic:

         OZNAČOVÁNÍ KONTEJNERŮ, KONTEJNERŮ PRO VOLNĚ LOŽENÉ LÁTKY, MEGC, MEMU, CISTERNOVÝCH KONTEJNERŮ, PŘEMÍSTITELNÝCH CISTEREN, VOZIDEL A ŽELEZNIČNÍCH VOZŮ VELKÝMI BEZPEČNOSTNÍMI ZNAČKAMI A NÁPISY Obrázek 5.3.1.7.1 Velká bezpečnostní značka (kromě třídy 7) Velká bezpečnostní značka pro radioaktivní látky třídy 7

         Souřadnice barevnosti bodů v rozích plochy diagramu barevnosti
         X	0,52	0,52	0,578	0,618
         Y	0,38	0,40	0,422	0,38

         Koeficient jasu odrážející (reflexní) barvy: β > 0,12.

         Koeficient jasu nereflexní barvy (železniční vozy): β ≥ 0,22.

         Vztažný střed E, standardní světelný zdroj C, normální dopad 45° pod zorným úhlem 0°.

         Koeficient odrazové svítivosti při úhlu osvětlení 5° pod zorným úhlem 0,2°: nejméně 20 candel na lux a m² (nevyžaduje se pro železniční vozy).

      1. 5.3.2.2.2 Identifikační číslo nebezpečnosti a UN číslo sestávají z černých číslic o výšce 100 mm a tloušťce čáry 15 mm. Identifikační číslo nebezpečnosti musí být uvedeno v horní části tabulky a UN číslo v dolní části; obě čísla musí být od sebe oddělena vodorovnou černou čárou o tloušťce 15 mm, vedenou v polovině výšky tabulky od jednoho jejího okraje k druhému (viz 5.3.2.2.3). Identifikační číslo nebezpečnosti a UN číslo musí být nesmazatelná a musí zůstat čitelná po 15 minutách přímého působení ohně. Vyměnitelná čísla a písmena na tabulkách představující identifikační číslo nebezpečnosti a UN číslo musí zůstat na místě během přepravy a bez ohledu na orientaci železničního vozu nebo vozidla.

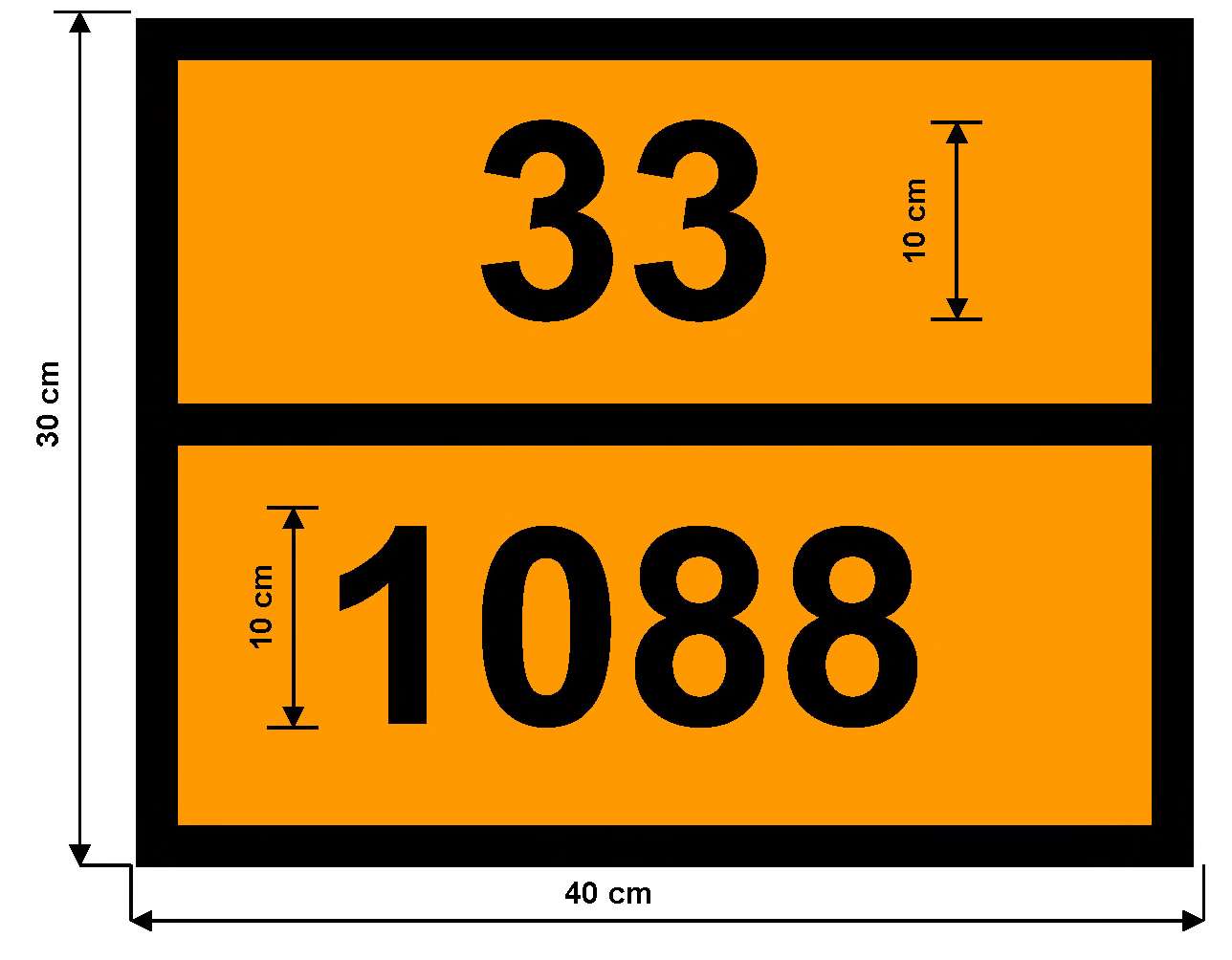

      2. 5.3.2.2.3 Příklad oranžové tabulky s identifikačním číslem nebezpečnosti a UN číslem

         OZNAČOVÁNÍ KONTEJNERŮ, KONTEJNERŮ PRO VOLNĚ LOŽENÉ LÁTKY, MEGC, MEMU, CISTERNOVÝCH KONTEJNERŮ, PŘEMÍSTITELNÝCH CISTEREN, VOZIDEL A ŽELEZNIČNÍCH VOZŮ VELKÝMI BEZPEČNOSTNÍMI ZNAČKAMI A NÁPISY Obrázek 5.3.1.7.1 Velká bezpečnostní značka (kromě třídy 7) Velká bezpečnostní značka pro radioaktivní látky třídy 7

         		Identifikační číslo nebezpečnosti (2 nebo 3 číslice, případně s předřazeným písmenem X, viz 5.3.2.3)
         		UN číslo (4 číslice)
         Podklad oranžový. Okraj, vodorovná čára a číslice černé, tloušťka 15 mm.

      1. 5.3.2.2.4 Dovolené tolerance pro rozměry stanovené v tomto pododdílu jsou ± 10 %.
      2. 5.3.2.2.5 Jsou-li oranžové tabulky připevněny na sklopných panelech, musí být konstruovány a zajištěny tak, aby se nemohly rozevřít nebo se uvolnit z držáku během přepravy (zejména jako výsledek rázů nebo neúmyslných činností).
   1. 5.3.2.3 Význam identifikačních čísel nebezpečnosti
      1. 5.3.2.3.1 Identifikační číslo nebezpečnosti sestává ze dvou nebo třech číslic. Obecně označují číslice tato nebezpečí:

         2 Únik plynu tlakem nebo chemickou reakcí

         3 Hořlavost kapalin (par) a plynů nebo kapalin schopných samoohřevu

         4 Hořlavost tuhých látek nebo tuhých látek schopných samoohřevu

         5 Podpora hoření

         6 Toxicita nebo nebezpečí infekce

         7 Radioaktivita

         8 Žíravost

         9 Nebezpečí prudké samovolné reakce

      2. POZNÁMKA: Nebezpečí prudké samovolné reakce ve významu číslice 9 zahrnuje z povahy látky vyplývající možnost nebezpečí výbuchu, rozpadu nebo polymerační reakce za uvolňování značného tepla nebo hořlavých a/nebo toxických plynů.

      Zdvojení číslice označuje zvýšení příslušného nebezpečí.

      Postačuje-li k označení nebezpečnosti látky jediná číslice, doplní se tato číslice na druhém místě nulou.

      Následující kombinace číslic však mají zvláštní význam: 22, 323, 333, 362, 382, 423, 44, 446, 462, 482, 539, 606, 623, 642, 823, 842, 90 a 99 (viz 5.3.2.3.2 dále).

      Pokud je před identifikačním číslem nebezpečnosti uvedeno písmeno „X“, znamená to, že látka reaguje nebezpečně s vodou. Pro takové látky smí být použita voda pouze po schválení znalci.

      Pro látky třídy 1 se jako identifikační číslo nebezpečnosti použije klasifikační kód podle sloupce (3b) tabulky A kapitoly 3.2. Klasifikační kód sestává z:

      1. - čísla podtřídy podle 2.2.1.1.5; a
