6.8.3.5.11Na bateriovém vozidle samém nebo na tabulce musí být napsány tyto údaje17:Na MEGC samém nebo na tabulce musí být napsány tyto údaje 17:
- jméno vlastníka nebo provozovatele,- jméno vlastníka nebo provozovatele,
- počet článků;- počet článků;
- celkový vnitřní objem článků;- celkový vnitřní objem článků;
a pro bateriová vozidla plněná hmotnostně:- největší dovolená celková hmotnost,
vlastní hmotnost;
největší dovolená hmotnost.
- kód cisterny podle osvědčení o schválení (viz 6.8.2.3.1) se skutečným zkušebním tlakem MEGC;
- oficiální pojmenování pro přepravu plynů a kromě toho pro plyny zařazené pod j.n. položku technický název 16 plynů, pro jejichž přepravu je MEGC používán
a pro MEGC plněné hmotnostně:
- vlastní hmotnost.
  1. 6.8.3.5.12 Rám bateriového vozidla nebo MEGC musí být v blízkosti místa plnění opatřen štítkem obsahujícím tyto údaje:
    1. - nejvyšší plnící tlak 17 při 15 °C dovolený pro články určené pro stlačené plyny;
    2. - oficiální pojmenování pro přepravu plynu podle kapitoly 3.2 a kromě toho u plynů zařazených pod j.n.položku technický název16;

    a kromě toho v případě zkapalněných plynů:

    1. - maximální dovolená užitečná plnění jednoho článku17.
  1. 6.8.3.5.13 Láhve, trubkové nádoby a tlakové sudy a láhve jako část svazku lahví musí být značeny podle 6.2.2.7. Tyto nádoby nemusí být jednotlivě označeny bezpečnostnímu značkami požadovanými v kapitole 5.2.

    Bateriová vozidla a MEGC musí být označeny velkými bezpečnostními značkami a oranžovými tabulkami podle kapitoly 5.3.

  1. 6.8.3.6 Požadavky na bateriová vozidla a MEGC konstruované, vyrobené a zkoušené podle norem
  2. POZNÁMKA: Osoby nebo instituce uvedené v normách jako odpovědné podle ADR musí splňovat požadavky ADR.
  3. V závislosti na datu výroby cisterny musí být použity normy vyjmenované v následující tabulce, jak je uvedeno v jejím sloupci (4) splňující požadavky kapitoly 6.8 uvedené v jejím sloupci (1), nebo mohou být použity, jak je uvedeno v jejím sloupci (5). Požadavky kapitoly 6.8 uvedené ve sloupci (1) tabulky mají přednost ve všech případech.

    Pokud je uvedena více než jedna norma závazná pro stejné použití, musí být použita pouze jedna z nich, ale jako kompletní, pokud není v níže uvedené tabulce stanoveno jinak.

  1. 6.8.3.7 Požadavky na bateriová vozidla a MEGC, které nejsou konstruovány, vyrobeny a zkoušeny podle norem

Bateriová vozidla a MEGC, které nejsou konstruovány, vyrobeny a zkoušeny podle norem uvedených v 6.8.3.6, musí být konstruovány, vyrobeny a zkoušeny podle požadavků technických předpisů uznávaných příslušným orgánem. Musí však splňovat minimální požadavky uvedené v oddílu 6.8.3.

  1. 6.8.4 Zvláštní ustanovení
  2. POZNÁMKA 1: Pro kapaliny mající bod vzplanutí nejvýše 60 °C a pro hořlavé plyny viz též 6.8.2.1.26, 6.8.2.1.27 a 6.8.2.2.9.
  3. POZNÁMKA 2: Požadavky na cisterny, pro které je předepsán zkušební tlak nejméně 1 MPa (10 barů), nebo na cisterny určené pro přepravu hluboce zchlazených zkapalněných plynů, viz 6.8.5.
  4. Pokud jsou uvedeny pod položkou ve sloupci (13) tabulky A kapitoly 3.2 , platí následující zvláštní ustanovení:

    (a) Konstrukce (TC)

    TC1 Požadavky uvedena v 6.8.5 se vztahují na materiály a konstrukci těchto nádrží.

    TC2 Nádrže a části jejich výstroje musí být vyrobeny z hliníku čistoty nejméně 99,5 % nebo vhodné oceli, která není náchylná vyvolat rozklad peroxidu vodíku. Jsou-li nádrže vyrobeny z hliníku čistoty nejméně 99,5 %, nemusí být tloušťka stěny větší než 15 mm, i když výpočet podle 6.8.2.1.17 stanoví vyšší hodnotu.

    TC3 Nádrže musí být vyrobeny z austenitické oceli.

    TC4 Nádrže musí být opatřeny smaltovaným nebo ekvivalentním vnitřním ochranným povlakem (vyložením), pokud materiál nádrže je narušován UN 3250 kyselinou chloroctovou.

    TC5 Nádrže musí být opatřeny olověným povlakem o tloušťce nejméně 5 mm nebo ekvivalentním povlakem.

    TC6 Pokud je nezbytné použít pro cisterny hliník, musí být takové cisterny vyrobeny z hliníku čistoty nejméně 99,5 %; tloušťka stěny nemusí být větší než 15 mm, i když výpočet podle 6.8.2.1.17 stanoví vyšší hodnotu.

    TC7 Účinná minimální tloušťka stěny nádrže nesmí být menší než 3 mm.

    (b) Výstroj (TE)

    TE1 (vypuštěno)

    TE2 (vypuštěno)

    TE3 Cisterny musí navíc splňovat následující požadavky. Vyhřívací zařízení nesmí pronikat dovnitř nádrže, ale musí být vně nádrže. Avšak potrubí sloužící pro vyčerpávání fosforu může být opatřeno vyhřívacím pláštěm. Zařízení vyhřívající plášť musí být regulováno tak, aby teplota fosforu nepřekročila plnicí teplotu nádrže. Ostatní potrubí musí procházet nádrží v její horní části; otvory musí být umístěny nad nejvyšší dovolenou hladinou fosforu a být schopné úplného uzavření pod uzamykatelnými kryty. Cisterna musí být vybavena měřícím systémem pro ověření hladiny fosforu a, je-li používána voda jako ochranná látka, pevnou měrnou značkou ukazující nejvyšší dovolenou hladinu vody.

    TE4 Nádrže musí být opatřeny tepelnou izolací vyrobenou z materiálů, které nejsou snadno hořlavé.

    TE5 Pokud jsou nádrže opatřeny tepelnou izolací, taková izolace musí být vyrobena z materiálů, které nejsou snadno hořlavé.

    TE6 Cisterny mohou být vybaveny zařízením takové konstrukce, která zabrání jeho ucpání přepravovanou látkou a která zabrání úniku a nadměrnému přetlaku nebo podtlaku uvnitř nádrže.

    TE7 Vyprazdňovací systém nádrže musí být vybaven dvěma vzájemně nezávislými uzavíracími ventily namontovanými v sérii, první musí mít formu rychleuzavíracího vnitřního ventilu schváleného typu a druhý vnějšího uzavíracího ventilu, jeden na každém konci výpustného potrubí. Slepá příruba nebo jiné zařízení stejného stupně bezpečnosti musí být též upevněna na výstupu z každého vnějšího uzavíracího ventilu. Vnitřní uzavírací ventil musí být takový, aby při utržení potrubí uzavírací ventil zůstal v celku s nádrží a v uzavřené poloze.

    TE8 Přípojky vnějšího potrubí cisteren musí být vyrobeny z materiálů nenáchylných způsobit rozklad peroxidu vodíku.

    TE9 Cisterny musí být ve svých horních částech vybaveny uzavíracím zařízením zabraňujícím vytvoření jakéhokoli nadměrného tlaku uvnitř nádrže způsobenému rozkladem přepravovaných látek, úniku kapaliny a vniknutí cizích látek do nádrže.

    TE10 Uzavírací zařízení cisteren musí být konstruována tak, aby nemohlo dojít k jejich ucpání ztuhlou látkou během přepravy. Pokud jsou cisterny opláštěný tepelně izolačním materiálem, tento materiál musí být anorganický a zcela prostý hořlavých hmot.

    TE11 Nádrže a jejich provozní výstroj musí být konstruovány tak, aby se zabránilo vniknutí cizích látek, úniku kapaliny nebo vytvoření jakéhokoli nadměrného tlaku uvnitř nádrže způsobenému rozkladem přepravovaných látek. Pojistný ventil zabraňující vniknutí cizích látek musí též splňovat toto ustanovení.

    TE12 Cisterny musí být vybaveny tepelnou izolací splňující požadavky uvedené v 6.8.3.2.14. Pokud je SADT organického peroxidu v cisterně 55 °C nebo nižší, nebo je-li cisterna vyrobena z hliníku, nádrž musí být zcela tepelně izolována. Sluneční štít a jakákoli část cisterny jím nezakrytá nebo vnější kompletní tepelně izolační opláštění musí být nabarveny nabílo nebo povrchově upraveny lesklým kovem. Barva musí být vyčištěna před každou přepravou a obnovena v případě zežloutnutí nebo poškození. Tepelná izolace nesmí obsahovat žádné hořlavé materiály. Cisterny musí být vybaveny zařízením pro snímání teploty.

    Cisterny musí být vybaveny pojistnými ventily a nouzovými zařízeními na vyrovnávání tlaku. Mohou být též použity dekompresní ventily. Nouzová zařízení na vyrovnávání tlaku musí fungovat při tlacích stanovených jak podle vlastností organického peroxidu, tak podle konstrukčních charakteristik cisterny. V tělese nádrže nejsou povoleny tavné prvky.

    Cisterny musejí být vybaveny pružinovými pojistnými ventily, aby bylo zabráněno výraznému nárůstu tlaku uvnitř nádrže produkty rozkladu a parami, které se uvolňují při teplotě 50 °C. Objem a tlak uvádějící pojistný(é) ventil(y) v činnost za účelem vypouštění musí být stanoveny na základě výsledků zkoušek uvedených ve zvláštním ustanovení TA2. Tlak uvádějící ventil(y) v činnost však nesmí být v žádném případě takový, aby mohla kapalina z ventilu(ů) unikat, pokud se nádrž převrátí.

    Zařízení na vyrovnávání tlaku smějí být pružinového nebo průtržného typu konstruované tak, aby odvětraly veškeré produkty rozkladu a páry, které se vyvinou během doby nejméně jedné hodiny hoření vypočtené podle následujícího vzorce:

    kde:

    1. q = absorpce tepla [W]
    2. A = zvlhčená plocha [m2]
    3. F = izolační součinitel [-]
    4. F = 1 pro neizolované cisterny, nebo

      kde:

      1. K = tepelná vodivost izolační vrstvy [W·m-1·K-1]
      2. L = tloušťka izolační vrstvy [m]
      3. U = K/L = koeficient prostupu tepla izolací [W·m-2·K-1]
      4. TPO = teplota peroxidu v okamžiku dekomprese [K]

    Tlak uvádějící v činnost zařízení k jeho vyrovnávání musí být vyšší než ten, který je uveden výše, a stanoven na základě výsledků zkoušek uvedených ve zvláštním ustanovení TA2. Zařízení na vyrovnávání tlaku musí být dimenzováno tak, aby nejvyšší tlak v nádrži v žádném případě nepřekročil zkušební tlak nádrže.

  5. POZNÁMKA: Příklad postupu pro stanovení rozměru zařízení pro vyrovnávání tlaku je uveden v Dodatku 5 Příručky zkoušek a kritérií..
  6. Pro cisterny s tepelnou izolací musí být kapacita a umístění zařízení na vyrovnání tlaku určeny za předpokladu ztráty izolace 1 % povrchu cisterny.

    Dekompresní ventily a pojistné ventily pružinového typu cisteren musejí být opatřeny ochranou proti prošlehnutí plamene, kromě případů, kdy přepravované látky a produkty jejich rozkladu nejsou hořlavé. Musí se přihlédnout ke snížení vyrovnávací kapacity způsobenému ochranou proti prošlehnutí plamene.

    TE13 Cisterny musí být tepelně izolovány a vybaveny vytápěcím zařízením vně cisterny.

    TE14 Cisterny musí být vybaveny tepelnou izolací. Tepelná izolace v přímém kontaktu s nádrží musí mít zápalnou teplotu nejméně o 50 °C vyšší než je nejvyšší teplota, pro níž byla cisterna konstruována.

    TE15 (Vypuštěno)

    TE16 (Vyhrazeno)

    TE17 (Vyhrazeno)

    TE18 Cisterny určené pro přepravu látek plněných při teplotě vyšší než 190° C musí být vybaveny deflektorem umístěným v pravém uhlu k vnějším plnicím otvorům tak, aby se zabránilo náhlému místnímu zvýšení teploty během plnění.

    TE19Části výstroje umístěné v horní části cisterny musí být:
    -buď vloženy do zapuštěné dutiny; nebo
    -opatřeny vnitřním pojistným
    ventilem;nebo
    -nebo chráněny krytem nebo příčnými a/nebo podélnými konstrukčními prvky nebo jinými zařízeními poskytujícími stejné záruky, takového průřezu, aby v případě převrácení nedošlo k poškození části výstroje.
    Části výstroje umístěné ve spodní části cisterny:
    Potrubí a všechna boční uzavírací zařízení a všechny vyprazdňovací části výstroje musí být buď umístěny nejméně o 200 mm dovnitř vzhledem k vnějšímu obrysu nádrže, nebo musí být chráněny lištou s modulem průřezu nejméně 20 cm3 příčně ke směru jízdy; jejich světlá výška musí být nejméně 300 mm při plné cisterně.
    Části výstroje umístěné na zadní straně cisterny musí být chráněny nárazníkem předepsaným v oddílu 9.7.6. Jejich výška nad zemí musí být taková, aby byly vhodně chráněny nárazníkem.

    TE20 Bez ohledu na jiné kódy cisteren, které jsou povoleny v hierarchii cisteren racionálního přiblížení uvedeného v 4.3.4.1.2, cisterny musí být vybaveny pojistným ventilem.

    TE21 Uzávěry musí být chráněny uzamykatelnými kryty.

    TE22 (Vyhrazeno)

    TE23 Cisterny musí být vybaveny zařízením takové konstrukce, která zabrání jeho ucpání přepravovanou látkou a která zabrání úniku a nadměrnému přetlaku nebo podtlaku uvnitř nádrže.

    TE24 Jestliže jsou cisterny určené pro přepravu a zpracování kapalných
    dehtů vybaveny rozstřikovačem na konci vyprazdňovacího potrubí, může být uzavírací zařízení požadované v 6.8.2.2.2 nahrazeno uzavíracím ventilem umístěným na vyprazdňovacím potrubí před rozstřikovače.

    TE25 (vyhrazeno)

    (c) Schvalování typu (TA)

    TA1 Cisterny nesmějí být schváleny pro přepravu organických látek.

    TA2 Tato látka smí být přepravována ve snímatelných nebo nesnímatelných cisternách nebo cisternových kontejnerech podle podmínek stanovených příslušným orgánem země původu, pokud se na základě dále uvedených zkoušek příslušný orgán přesvědčí o tom, že taková přeprava může být provedena bezpečně. Jestliže země původu není smluvní stranou ADR, tyto podmínky musejí být uznány příslušným orgánem první země ADR dotčené touto přepravou.

    Pro schválení typu musejí být provedeny zkoušky za účelem:

    1. - ověření snášenlivosti všech materiálů, které jsou během přepravy normálně ve styku s přepravovanými látkami;
    2. - opatření údajů usnadňujících konstrukci nouzových pro vyrovnávání tlaku a pojistných ventilů s ohledem na charakteristické konstrukční prvky cisterny; a
    3. - stanovení zvláštních požadavků nezbytných pro bezpečnou přepravu látek.

    Výsledky zkoušek musejí být uvedeny v protokolu pro schválení typu.

    TA3 Tato látka může být přepravována pouze v cisternách s kódem cisterny LGAV nebo SGAV; hierarchie v 4.3.4.1.2 se na tento případ nevztahuje.

    TA4 Shodné stanovené postupy oddílu 1.8.7 musí být použity příslušným orgánem, jeho zástupcem nebo inspekční organizací odpovídající 1.8.6.4 a pověřenou podle EN ISO/IEC 17020:2004 typ A.

    (d) Zkoušky (TT)

    TT1 Cisterny z čistého hliníku je třeba podrobit prvním a periodickým hydraulickým tlakovým zkouškám tlakem pouze 250 kPa (2,5 baru) (přetlak).

    TT2 Podmínka povlaku (vyložení) nádrží musí být kontrolována každý rok znalcem schváleným příslušným orgánem, který musí provést inspekci vnitřku nádrže.

    TT3 Odlišně od požadavků uvedených v 6.8.2.4.2 periodické inspekce musí být provedeny nejméně každých osm roků a musí zahrnovat kontrolu tloušťky stěny použitím vhodných přístrojů. U takových cisteren zkouška těsnosti a kontrola, na kterou se vztahuje ustanovení uvedené v 6.8.2.4.3, musí být provedeny nejméně každé čtyři roky.

    TT4 (Vyhrazeno)

    TT5 Hydraulické tlakové zkoušky musí být provedeny nejméně každé

    3 roky.2½ roku.
    TT6Periodické zkoušky, včetně hydraulické tlakové zkoušky musí být provedeny nejméně každé 3 roky.

    TT7 Bez ohledu na požadavky uvedené v 6.8.2.4.2 periodická vnitřní inspekce může být nahrazena programem schváleným příslušným orgánem.

    TT8 Cisterny schválené pro přepravu UN 1005 amoniaku (čpavku), bezvodého a vyrobené z jemnozrnné oceli s mezí průtažnosti vyšší než 460 N/mm2 podle materiálové normy, musí být při každé periodické zkoušce podle 6.8.2.4.2 podrobeny magnetickým práškovým inspekcím za účelem zjištění povrchových trhlin.

    Dolní část každé nádrže nejméně ve 20 % délky každého obvodového a podélného svaru musí být společně se všemi svary nástavců a všemi opravovanými a broušenými místy zkontrolovány.

    TT9 Pro inspekce a zkoušky (včetně dohledu výrobce) postupy oddílu 1.8.7 musí být použity příslušným orgánem, jeho zástupcem nebo inspekční organizací odpovídající 1.8.6.4 a pověřenou podle EN ISO/IEC 17020:2004 typ A.

    (e) Značení (TM)

  7. POZNÁMKA: Nápisy a bezpečnostní značky musí být v úředním jazyce země registrace a, není-li tímto jazykem angličtina, francouzština ani němčina, rovněž v angličtině francouzštině nebo němčině, pokud případné dohody uzavřené mezi státy zúčastněnými na přepravě nestanoví jinak.
  8. TM1 Cisterny musí být kromě údajů předepsaných v 6.8.2.5.2 opatřeny nápisem: „Neotvírat během přepravy. Náchylné k samozapálení“ (viz též Poznámka výše).

    TM2 Cisterny musí být kromě údajů předepsaných v 6.8.2.5.2 opatřeny nápisem: „Neotvírat během přepravy. Vyvíjí hořlavé plyny při styku s vodou“ (viz též Poznámka výše).

    TM3 Cisterny musí být též opatřeny na štítku předepsaném v 6.8.2.5.1 oficiálními pojmenováními pro přepravu schválených látek a nejvyšší dovolenou užitečnou hmotností cisterny v kg.

    TM4 U cisteren musí být uvedeny následující doplňkové údaje vyražením nebo jiným podobným způsobem na štítku předepsaném v 6.8.2.5.2 nebo přímo na nádrži samé, pokud stěny jsou tak zesíleny, že pevnost cisterny není zmenšena: chemický název se schválenou koncentrací příslušné látky.

    TM5 Cisterny musí být opatřeny, kromě údajů uvedených v 6.8.2.5.1, datem (měsíc, rok) poslední inspekce vnitřku cisterny.

    TM6 (Vyhrazeno)

    TM7 Stylizovaný trojlístek uvedený v 5.2.1.7.6 musí být vyznačen vyražením nebo jiným rovnocenným způsobem na štítku předepsaném v 6.8.2.5.1. Tento trojlístek může být vyryt přímo na stěně nádoby samé, jestliže stěny jsou tak zesíleny, že pevnost cisterny není zmenšena.

  1. 6.8.5 Požadavky na materiály a konstrukci svařovaných nesnímatelných cisteren, svařovaných snímatelných cisteren a svařovaných nádrží cisternových kontejnerů, pro které je požadován zkušební tlak nejméně 1 MPa (10 barů) a svařovaných nesnímatelných cisteren, svařovaných snímatelných cisteren a svařovaných nádrží cisternových kontejnerů určených pro přepravu hluboce zchlazených zkapalněných plynů třídy 2
    1. 6.8.5.1 Materiály a nádrže
      1. 6.8.5.1.1 (a) Nádrže určené pro přepravu:
        1. - stlačených, zkapalněných plynů nebo rozpuštěných plynů třídy 2;
        2. - UN 1380, 2845, 2870, 3194, 3391 až 3394 třídy 4.2; a
        3. - UN 1052 fluorovodík, bezvodý a UN 1790 kyselina fluorovodíková s více než 85 % fluorovodíku třídy 8

        musí být vyrobeny z oceli.

        (b) Nádrže vyrobené z jemnozrnné oceli určené pro přepravu

        1. - žíravých plynů třídy 2 a UN 2073 čpavek, roztok; a
        2. - UN 1052 fluorovodík, bezvodý a UN 1790 kyselina fluorovodíková s více než 85 % fluorovodíku třídy

        musí být podrobeny tepelnému zpracování k odstranění tepelných napětí.

        (c) Nádrže určené pro přepravu hluboko zchlazených zkapalněných plynů třídy 2 musí být vyrobeny z oceli, hliníku, slitiny hliníku, mědi nebo slitiny mědi (např. mosazi). Nádrže vyrobené z mědi nebo slitiny mědi jsou však dovoleny jen pro plyny, které neobsahují acetylen; ethylen, smí však obsahovat nanejvýše 0,005 % acetylenu.

        (d) Je dovoleno použít pouze materiálů vhodných pro nejnižší a nejvyšší provozní teplotu nádrží a jejich příslušenství.

      1. 6.8.5.1.2 Pro výrobu nádrží jsou dovoleny tyto materiály:

        (a) oceli, které nejsou náchylné ke křehkému lomu při nejnižší provozní teplotě (viz 6.8.5.2.1):

        1. - měkké oceli (kromě pro hluboce zkapalněné plyny třídy 2);
        2. - jemnozrnné nelegované oceli do teploty - 60°C;
        3. - legované niklové oceli (s obsahem niklu 0,5 až 9 %) do teploty - 196°C v závislosti na obsahu niklu;
        4. - austenitické chromniklové oceli do teploty - 270 °C;

        (b) hliník čistoty nejméně 99,5 % nebo hliníková slitina (viz 6.8.5.2.2);

        (c) dezoxidovaná měď čistoty nejméně 99,9 % nebo slitiny mědi s obsahem mědi nad 56 % (viz 6.8.5.2.3).

      1. 6.8.5.1.3 (a) Nádrže vyrobené z oceli, hliníku nebo slitin hliníku musí být buď bezešvé, nebo svařované.

        (b) Nádrže vyrobené z austenitické oceli, z mědi nebo ze slitiny mědi smějí být natvrdo spájené.

      1. 6.8.5.1.4 Příslušenství může být k nádržím přišroubováno, nebo připevněno takto:

        (a) nádrže vyrobené z oceli, hliníku nebo hliníkové slitiny: svařením;

        (b) nádrže z austenitické oceli, mědi nebo slitiny mědi: svařením nebo spájením natvrdo.

      1. 6.8.5.1.5 Konstrukce nádrží a jejich upevnění na vozidlo, na podvozek nebo do kontejnerového rámu musí být takové, aby se bezpečně zamezilo snížení teploty nosných konstrukčních částí, které by mohlo způsobit jejich zkřehnutí. Upevňovací prvky nádrží musí být samy konstruovány tak, aby si zachovaly potřebné mechanické vlastnosti, i když nádrž dosáhne své nejnižší provozní teploty.
    1. 6.8.5.2 Zkušební požadavky
      1. 6.8.5.2.1 Ocelové nádrže

        Materiály použité k výrobě nádrží a svarové housenky musí při své nejnižší provozní teplotě, avšak nejméně při - 20 °C, splňovat z hlediska vrubové houževnatosti nejméně dále uvedené požadavky:

        1. - Zkoušky se provádějí na zkušebních vzorcích s vrubem tvaru V.
        2. - Nejnižší vrubová houževnatost (viz 6.8.5.3.1 až 6.8.5.3.3) zkušebních vzorků, jejichž podélná osa je kolmá ke směru válcování a které mají vrub tvaru V (v souladu s ISO R 148) kolmý k povrchu plechu, musí mít minimální hodnotu 34 J/cm2 pro měkkou ocel (přitom zkoušky mohou být provedeny na základě existujících norem ISO se zkušebními vzorky, jejichž podélná osa je ve směru válcování); jemnozrnnou ocel; feritickou legovanou ocel (Ni < 5 %); feritickou legovanou ocel (5 % ≤ Ni ≤ 9 %) nebo austenitickou Cr-Ni ocel;
        3. - U austenitických ocelí se podrobí zkoušce vrubové houževnatosti pouze svarová housenka.
        4. - Pro provozní teploty nižší než -196 °C se zkouška vrubové houževnatosti neprovádí při nejnižší provozní teplotě, nýbrž při teplotě -196 °C.
      1. 6.8.5.2.2 Nádrže z hliníku nebo hliníkové slitiny

        Spoje nádrží musí vyhovět podmínkám stanoveným příslušným orgánem.

      1. 6.8.5.2.3 Nádrže z mědi nebo slitiny mědi

        Není nutné provádět zkoušky ke zjištění, zda je vrubová houževnatost dostatečná.

    1. 6.8.5.3 Zkoušky vrubové houževnatosti
      1. 6.8.5.3.1 U plechů tloušťky menší než 10 mm, avšak alespoň 5 mm, se použije zkušebních vzorků o příčném průřezu 10 mm x e mm, přičemž "e" je tloušťka plechu. Je-li to potřebné, je dovoleno předválcování na 7,5 mm nebo 5 mm. Nejmenší hodnota 34 J/cm2 musí být ve všech případech dodržena.
      2. POZNÁMKA:: Zkouška vrubové houževnatosti se neprovádí u plechů tloušťky menší než 5 mm ani u jejich spojů.
      1. 6.8.5.3.2 (a) U plechů se vrubová houževnatost zjišťuje na třech zkušebních vzorcích. Zkušební vzorky se odebírají ve směru příčném ke směru válcování; jedná-li se však o měkkou ocel, mohou se odebírat ve směru válcování.

        (b) Pro zkoušení svarových spojů se zkušební vzorky odebírají takto:

        když e ≤ 10 mm

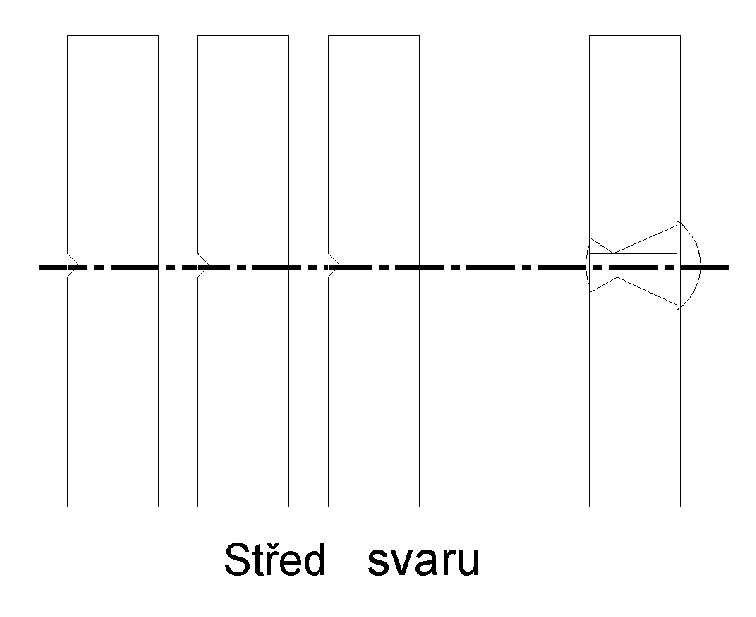

        tři zkušební vzorky s vrubem ve středu svaru;

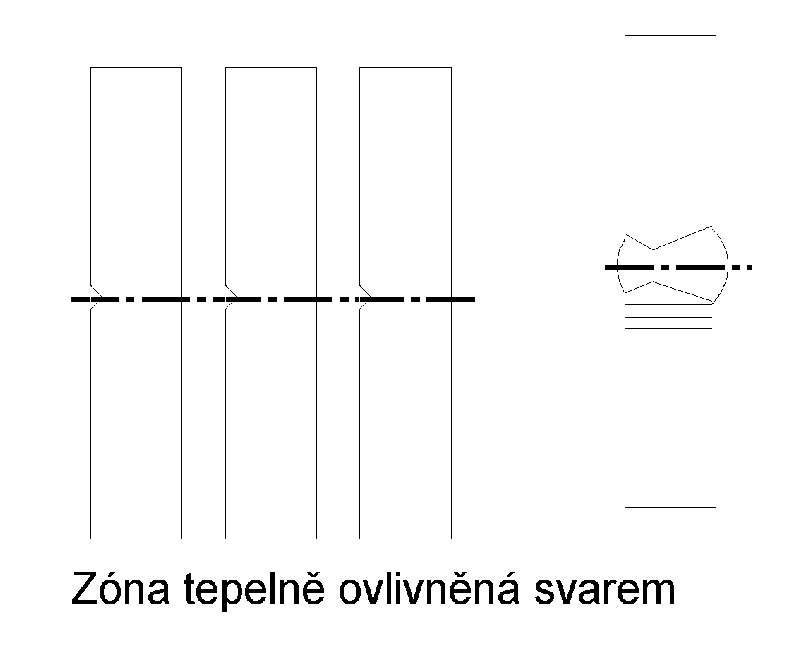

        tři zkušební vzorky s vrubem ve středu zóny tepelně ovlivněné svarem (vrub tvaru V musí procházet okrajem tavné zóny ve středu zkušebního vzorku);

        ObrázekObrázek

        když 10 mm < e ≤ 20 mm

        tri zkušební vzorky s vrubem ve středu svaru;

        tři zkušební vzorky s vrubem ve středu zóny tepelně ovlivněné svarem (vrub tvaru V musí procházet okrajem tavné zóny ve středu zkušebního vzorku);

        Obrázek
        Obrázek

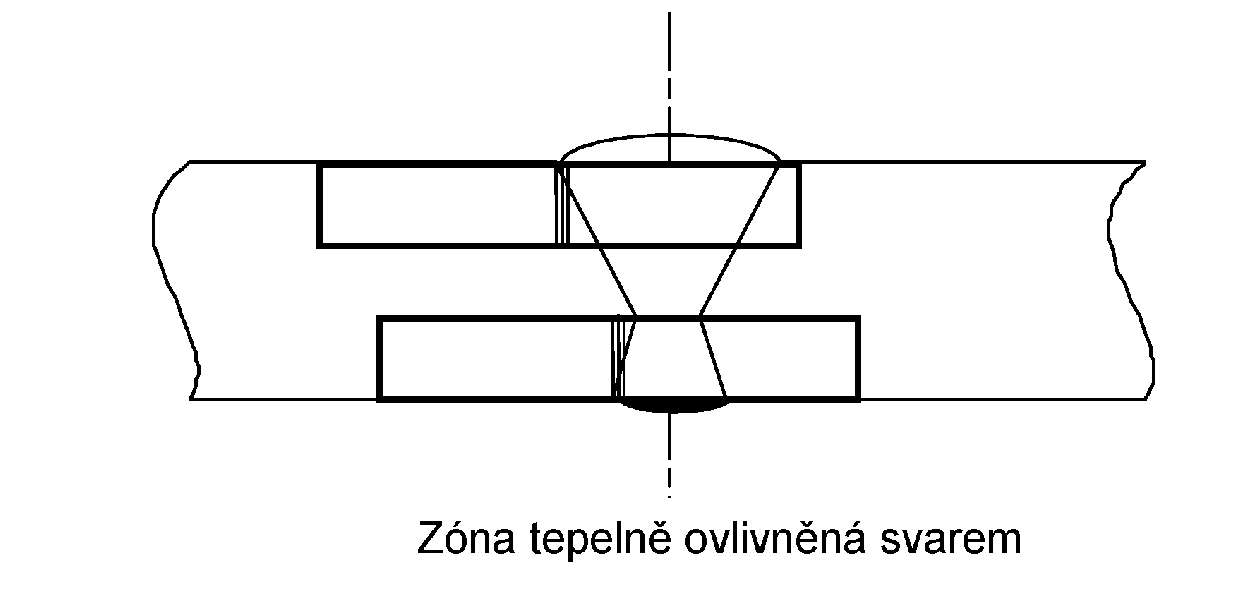

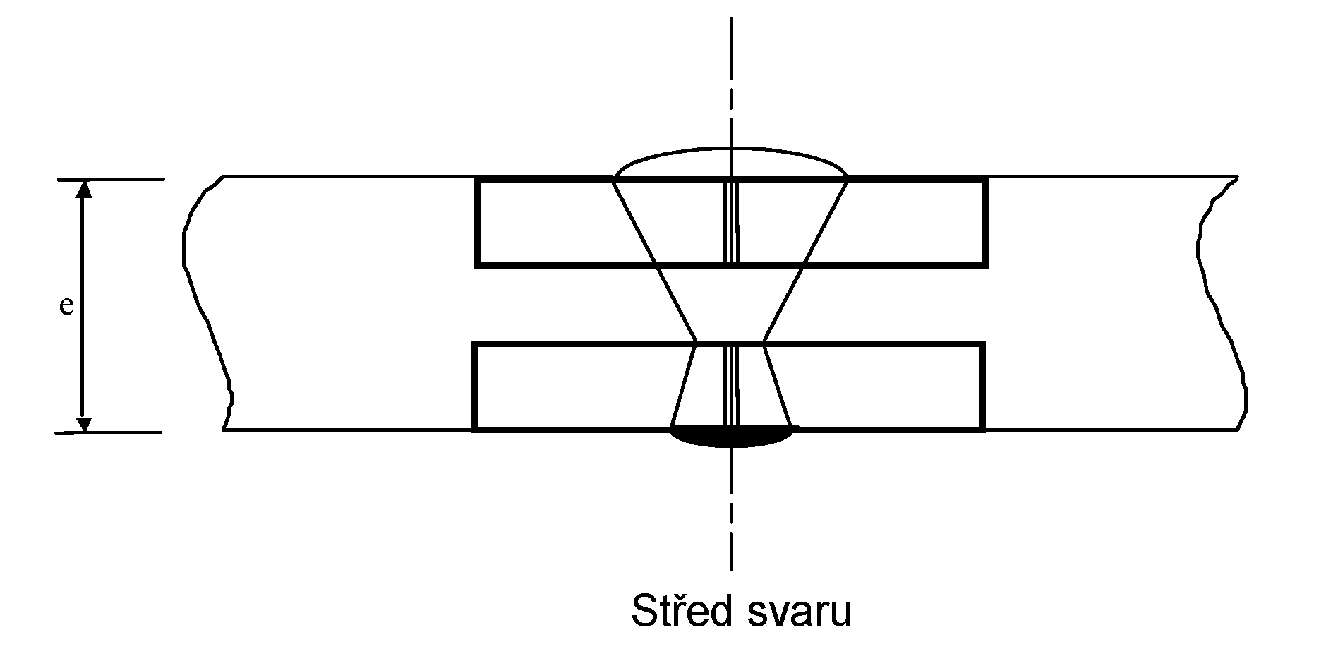

        když e > 20 mm

        dvě sady po třech zkušebních vzorcích, jedna sada na horní straně, jedna sada na dolní straně každém z dále uvedených míst (u zkušebních vzorků odebraných v zóně tepelně ovlivněné svare musí vrub tvaru V procházet okrajem tavné zóny ve středu zkušebního vzorku).

        Obrázek
        Obrázek
      1. 6.8.5.3.3 (a) U plechů musí průměr ze tří zkoušek vyhovovat minimální hodnotě 34 J/cm2 uvedené v 6.8.5.2.1; nejvýše jedna z hodnota smí být nižší než udaná minimální hodnota, avšak ne nižší než 24 J/cm2.

        (b) U svarů průměrná hodnota získaná ze 3 zkušebních vzorků odebraných ze středu svaru nesmí být nižší než minimální hodnota 34 J/cm2, nejvýše jedna z hodnot smí být nižší než udané minimum, avšak ne nižší než 24 J/cm2.

        (c) Pro zónu tepelně ovlivněnou svarem (přičemž vrub tvaru V musí procházet okrajem tavné zóny ve středu zkušebního vzorku) smí být hodnota získaná nejvýše u jednoho ze tří zkušebních vzorků nižší než minimální hodnota 34 J/cm2, avšak ne nižší než 24 J/cm2.

      1. 6.8.5.3.4 Nejsou-li požadavky předepsané v 6.8.5.3.3 splněny, může se provést jedna nová zkouška jestliže:

        (a) průměrná hodnota vycházející ze tří prvních zkoušek je nižší než minimální hodnota 34 J/cm2; nebo

        (b) více než jedna z jednotlivých hodnot je nižší než minimální hodnota 34 J/cm2, avšak ne nižší než 24 J/cm2
