Po úspěšném provedení zkoušek prototypu a po splnění všech příslušných požadavků v 6.2.2.5.4 musí být vydáno osvědčení o schválení konstrukčního typu, které musí obsahovat jméno a adresu výrobce, výsledky a závěry šetření a data nutná pro identifikaci konstrukčního typu.
Pokud je výrobci schválení odepřeno, musí příslušný orgán poskytnout podrobné písemné zdůvodnění tohoto zamítnutí.
- 6.2.2.5.4.10 Změny schválených konstrukčních typů
Výrobce musí buď:
(a) informovat vydávající příslušný orgán o změnách schváleného konstrukčního typu v případech, že takové změny nevytvářejí novou konstrukci, jak je to specifikováno v normě pro tlakové nádoby; nebo
(b) požádat o dodatečné schválení konstrukčního typu v případě, že tyto změny vytvářejí novou konstrukci podle příslušné normy pro tlakové nádoby. Toto dodatečné schválení musí být uděleno ve formě změny původního osvědčení o schválení konstrukčního typu.
- 6.2.2.5.4.11 Na žádost musí příslušný orgán sdělit všem dalším příslušným orgánům informace týkající se schválení konstrukčního typu, změn schválení a odejmutých schválení.
- 6.2.2.5.5 Výrobní inspekce a certifikace
Všeobecné požadavky
Inspekční organizace, nebo její zástupce, musí provést inspekci a certifikaci každé tlakové nádoby. Inspekční organizace vybraná výrobcem pro inspekci a zkoušení během výroby, může být odlišná od inspekční organizace, která provedla zkoušky pro schválení konstrukčního typu.
Tam, kde může být ke spokojenosti inspekční organizace prokázáno, že výrobce vyškolil kompetentní inspektory, nezávislé na výrobě, může být inspekce prováděna těmito inspektory. V tomto případě musí výrobce uchovat zprávy o školení inspektorů.
Inspekční organizace musí ověřit, že inspekce provedené výrobcem a zkoušky provedené na těchto tlakových nádobách jsou plně v souladu s normou a požadavky ADR. Pokud by byl zjištěn nesoulad v souvislosti s touto inspekcí a zkouškami, může být povolení k provádění inspekce vlastními inspektory výrobci odebráno.
Výrobce musí, po schválení inspekční organizací, učinit prohlášení o shodě s konstrukčním typem. Umístění certifikační značky na tlakovou nádobu musí být považováno prohlášení, že tlaková nádoba splňuje příslušné normy pro tlakové nádoby a požadavky systému posuzování shody a ADR. Inspekční organizace umístí nebo nechá umístit výrobce na každou schválenou tlakovou nádobu certifikační značku tlakové nádoby a registrovanou inspekční organizace.
Certifikát o shodě, podepsaný inspekční organizací a výrobcem, musí být vydán předtím, budou tlakové nádoby naplněny.
- 6.2.2.5.6 Záznamy
- 6.2.2.6 Záznamy o schválení konstrukčního typu a certifikát o shodě musí být uchovány výrobcem a inspekční organizací po dobu nejméně 20 let.
Schvalovací systém pro periodické inspekce a zkoušky tlakových nádob
- 6.2.2.6.1 Definice
Pro účely tohoto oddílu:
Schvalovací systém znamená systém příslušného orgánu ke schválení organizace k výkonu periodických inspekcí a zkoušek tlakových nádob (dále uváděna jako “organizace pro periodické inspekce a zkoušky”), včetně schválení systému kvality této organizace.
- 6.2.2.6.2 Všeobecné požadavky
Příslušný orgán
- 6.2.2.6.2.1 Příslušný orgán musí vytvořit schvalovací systém, aby zajistil, že periodické inspekce a zkoušky tlakových nádob splňují požadavky ADR. V případech, kdy příslušný orgán, který schvaluje organizaci provádějící periodickou inspekci a zkoušku tlakové nádoby, není příslušným orgánem v zemi schvalující výrobu tlakové nádoby, musí být značky země schvalující periodické inspekce a zkoušky uvedeny ve značení tlakové nádoby (viz 6.2.2.6.7).
Příslušný orgán země schválení pro periodickou inspekci a zkoušku musí na žádost svému protějšku v zemi použití poskytnout přesvědčivý důkaz o souladu s tímto schvalovacím systémem včetně zpráv o periodických inspekcích a zkouškách.
Příslušný orgán země schválení může ukončit platnost schvalovacího certifikátu zmíněného v 6.2.2.6.4.1, pokud přesvědčivý důkaz prokáže nesoulad se schvalovacím systémem.
- 6.2.2.6.2.2 Příslušný orgán může delegovat svoje funkce v tomto schvalovacím systému vcelku nebo částečně.
- 6.2.2.6.2.3 Příslušný orgán musí zajistit dostupnost aktuálního seznamu schválených organizací pro periodické inspekce a zkoušky i s jejich identifikačními značkami.
Organizace pro periodické inspekce a zkoušky
- 6.2.2.6.2.4 Organizace pro periodické inspekce a zkoušky musí být schválena příslušným orgánem a musí:
(a) mít personál s organizační strukturou, způsobilý, vyškolený, kompetentní a kvalifikovaný k uspokojivému výkonu jeho technických funkcí;
(b) mít přístup k vhodnému a odpovídajícímu vybavení a zařízením;
(c) pracovat nestranně a být oproštěna od jakéhokoliv vlivu, který by jí v tom mohl bránit;
(d) zajistit důvěrnost obchodních aktivit;
(e) zachovávat jasnou hranici mezi aktuálními funkcemi organizace pro periodické inspekce a zkoušky a funkcemi nesouvisejícími;
(f) používat zdokumentovaný systém kvality podle 6.2.2.6.3;
(g) požádat o schválení podle 6.2.2.6.4;
(h) zajistit provádění periodických inspekcí a zkoušek dle 6.2.2.6.5; a
(i) udržovat účinný a vhodný systém zpráv a záznamů dle 6.2.2.6.6.
- 6.2.2.6.2.1 Příslušný orgán musí vytvořit schvalovací systém, aby zajistil, že periodické inspekce a zkoušky tlakových nádob splňují požadavky ADR. V případech, kdy příslušný orgán, který schvaluje organizaci provádějící periodickou inspekci a zkoušku tlakové nádoby, není příslušným orgánem v zemi schvalující výrobu tlakové nádoby, musí být značky země schvalující periodické inspekce a zkoušky uvedeny ve značení tlakové nádoby (viz 6.2.2.6.7).
- 6.2.2.6.3 Systém kvality a audit organizace pro periodické inspekce a zkoušky
- 6.2.2.6.3.1 Systém kvality
Systém kvality musí obsahovat všechny prvky, požadavky a předpisy přijaté organizací pro periodické inspekce a zkoušky. Musí být systematicky a přehledně zdokumentován formou písemných rozhodnutí, postupů a instrukcí.
Systém kvality musí obsahovat:
(a) popis organizační struktury a odpovědností;
(b) pravidla a postup, které budou používány pro inspekce a zkoušky, kontrolu kvality a zajištění kvality,
(c) záznamy o kvalitě, jako jsou zprávy o inspekci, zkušební a kalibrační data a certifikáty;
(d) rozbory managementu k zajištění účinné činnosti systému kvality vycházející z auditů provedených podle 6.2.2.6.3.2;
(e) postup kontroly dokumentů a jejich revize;
(f) prostředky pro kontrolu tlakových nádob neodpovídajícím předpisům; a
(g) školicí programy a kvalifikační postupy pro příslušný personál.
- 6.2.2.6.3.2 Audit
Organizace pro periodické inspekce a zkoušky a její systém kvality musí být podroben auditu, aby se zjistilo, zda splňuje požadavky ADR ke spokojenosti příslušného orgánu.
Audit musí být proveden jako součást prvního schvalovacího procesu (viz 6.2.2.6.4.3). Audit může být vyžádán jako součást postupu pro změnu schválení (viz 6.2.2.6.4.6).
Periodické audity musí být provedeny ke spokojenosti příslušného orgánu, aby se zajistilo, že organizace pro periodické inspekce a zkoušky stále splňuje požadavky ADR.
Organizace pro periodické inspekce a zkoušky musí být seznámena s výsledky auditu. Oznámení musí obsahovat všechny závěry auditu a veškerá požadovaná nápravná opatření.
- 6.2.2.6.3.3 Udržování systému kvality
Organizace pro periodické inspekce a zkoušky musí udržovat systém kvality tak, jak byl schválen, aby zůstal odpovídající a účinný.
Organizace pro periodické inspekce a zkoušky musí oznámit příslušnému orgánu, který, schválil systém kvality, jakékoli zamýšlené změny, podle postupu pro změnu schválení uvedeného v 6.2.2.6.4.6.
- 6.2.2.6.3.1 Systém kvality
- 6.2.2.6.4 Schvalovací proces organizací pro periodické inspekce a zkoušky
První schválení
- 6.2.2.6.4.1 Organizace, která si přeje provádět periodické inspekce a zkoušky tlakových nádob podle norem pro tlakové nádoby a ADR, musí požádat, získat a uchovat schvalovací certifikát vydaný příslušným orgánem.
Toto písemné schválení musí být, na požádání, předloženo příslušnému orgánu země použití.
- 6.2.2.6.4.2 Žádost musí být podána pro každou organizaci pro periodické inspekce a zkoušky a musí obsahovat:
(a) jméno a adresu organizace pro periodické inspekce a zkoušky, a pokud je žádost podána pověřeným zástupcem, také jeho jméno a adresu;
(b) adresu každého střediska provádějícího periodickou inspekci a zkoušku;
(c) jméno a titul osoby (osob) zodpovědné za systém kvality;
(d) identifikaci tlakových nádob, metod periodických inspekcí a zkoušek a příslušných norem pro tlakové nádoby zohledněných v systému kvality;
(e) dokumentaci každého střediska, vybavení a systému kvality, jak je to specifikováno v 6.2.2.6.3.1;
(f) záznamy o kvalifikaci a o školení zkušebního personálu pro periodické inspekce a zkoušky; a,
(g) podrobnosti o jakémkoli zamítnutí nebo schválení podobné žádosti jiným příslušným orgánem.
- 6.2.2.6.4.3 Příslušný orgán musí:
(a) přezkoumat dokumentaci, aby ověřil, že postupy jsou v souladu s požadavky odpovídajících norem pro tlakové nádoby a ADR; a
(b) provést audit podle 6.2.2.6.3.2, aby ověřil, zda jsou inspekce a zkoušky prováděny podle požadavků příslušných norem pro tlakové nádoby a ADR, ke spokojenosti příslušného orgánu.
- 6.2.2.6.4.4 Po provedení auditu s uspokojivými výsledky a splnění všech příslušných požadavků uvedených v 6.2.2.6.4 musí být vydán schvalovací certifikát. Ten musí obsahovat jméno organizace pro periodické inspekce a zkoušky, registrovanou značku, adresu každého střediska a data nezbytná pro identifikaci jeho schválených činností (např. identifikace tlakových nádob, metody periodických inspekcí a zkoušek a příslušné normy pro tlakové nádoby).
- 6.2.2.6.4.5 Pokud je organizaci pro periodické inspekce a zkoušky schválení odepřeno, musí příslušný orgán poskytnout písemně podrobné zdůvodnění tohoto zamítnutí.
Modifikace schválení organizace pro periodické inspekce a zkoušky
- 6.2.2.6.4.6 Po schválení musí organizace pro periodické inspekce a zkoušky oznámit vydávajícímu příslušnému orgánu veškeré změny týkající se informací poskytnutých podle 6.2.2.6.4.2 ve vztahu k prvnímu schválení.
Změny musí být vyhodnoceny, aby se určilo, zdali požadavky příslušných norem pro tlakové nádoby a ADR budou splněny. Může být požadován audit podle 6.2.2.6.3.2. Příslušný orgán musí tyto změny přijmout, nebo je písemnou formou zamítnout, a pokud je to nutné, vydat pozměněný schvalovací certifikát.
- 6.2.2.6.4.7 Na žádost musí příslušný orgán sdělit všem dalším příslušným orgánům informace týkající se prvních schválení, změn ve schváleních a odejmutých schválení..
- 6.2.2.6.4.1 Organizace, která si přeje provádět periodické inspekce a zkoušky tlakových nádob podle norem pro tlakové nádoby a ADR, musí požádat, získat a uchovat schvalovací certifikát vydaný příslušným orgánem.
- 6.2.2.6.5 Periodické inspekce a zkoušky a certifikace tlakových nádob
Umístění značky organizace pro periodické inspekce a zkoušky na tlakovou nádobu je považováno za prohlášení, že tlaková nádoba splňuje příslušné normy pro tlakové nádoby a požadavky ADR.
Organizace pro periodické inspekce a zkoušky musí umístit označení periodické inspekce a zkoušky, včetně své registrované značky na každou schválenou tlakovou nádobu (viz 6.2.2.7.6).
Zpráva potvrzující, že tlaková nádoba úspěšně prošla periodickou inspekcí a zkouškou musí být vydána organizací pro periodické inspekce a zkoušky před naplněním tlakové nádoby.
- 6.2.2.6.6. Záznamy
Organizace pro periodické inspekce a zkoušky musí uchovávat záznamy o všech periodických inspekcích a zkouškách tlakových nádobách (jak úspěšných, tak i neúspěšných) včetně adresy zkušebního střediska po dobu nejméně 15 let.
Vlastník tlakové nádoby musí uchovávat identickou zprávu až do příští periodické inspekce a zkoušky, pokud tlaková nádoba není trvale vyřazena z provozu.
- 6.2.2.6.1 Definice
- 6.2.2.7 Značení opakovaně plnitelných UN tlakových nádob
Opakovaně plnitelné UN tlakové nádoby musí být označeny jasně a čitelně certifikačními, provozními a výrobními značkami. Tyto značky musí být na tlakové nádobě trvale připevněny (např. vyraženy, vyryty nebo vyleptány). Označení musí být na rameni, na horním konci nebo na hrdle tlakové nádoby nebo na trvale připojené součásti tlakové nádoby (např. přivařený límec nebo korozi odolná destička přivařená na vnějším plášti kryogenní nádoby). S výjimkou UN symbolu pro obaly musí být minimální rozměr těchto značek 5 mm pro tlakové nádoby s průměrem větším nebo rovným 140 mm a 2,5 mm pro tlakové nádoby s průměrem menším nežli 140 mm. Minimální rozměr UN symbolu pro obaly musí být 10 mm pro tlakové nádoby s průměrem větším nebo rovným 140 mm a 5 mm pro tlakové nádoby s průměrem menším než 140 mm.
- 6.2.2.7.1 Musí se použít následující certifikační značky:
(a) symbol Spojených národů pro obaly
Tento symbol nesmí být použit pro účely jiné nežli k osvědčení, že obal splňuje příslušné požadavky kapitoly 6.1, 6.2, 6.3, 6.5 nebo 6.6. Tento symbol nesmí být použit pro tlakové nádoby, které splňují pouze požadavky uvedené v 6.2.3 až 6.2.5 (viz 6.2.3.9).
(b) technická norma (např. ISO 9809-1) použitá pro konstrukci, výrobu a zkoušení;
(c) písmeno(a) identifikující zemi schválení, jak je udáno pomocí rozlišovacích značek motorových vozidel v mezinárodním provozu2
- POZNÁMKA: Zemí schválení se rozumí země, která schválila organizaci, která provedla inspekci jednotlivé nádoby při výrobě.
(d) identifikační značka nebo razidlo inspekční organizace, která je zaregistrována u příslušného orgánu země schvalující značení;
(e) datum první inspekce, rok (čtyři číslice) následovaný měsícem (2 číslice) oddělené lomítkem (např. "/ ”).
- 6.2.2.7.1 Musí se použít následující certifikační značky:
- 6.2.2.7.2 Musí se použít následující provozní značení:
(f) zkušební tlak v barech, kterému předcházejí písmena “ PH “ a následují písmena “ BAR “;
(g) hmotnost prázdné tlakové nádoby včetně všech trvale připojených integrálních částí (např. hrdlový kroužek, patní kroužek atd.) v kilogramech, následovaná písmeny “ KG “. Tato hmotnost nesmí zahrnovat hmotnost ventilu, čepičky ventilu nebo ochrany ventilu, žádný povlak, nebo v případě acetylenu porézní materiál. Hmotnost musí být vyjádřena číslem s třemi platnými číslicemi, poslední číslice se zaokrouhluje nahoru. Pro láhve s hmotností menší než 1 kg musí být hmotnost vyjádřena číslem se dvěma platnými číslicemi, poslední číslice se zaokrouhluje nahoru. V případě tlakových nádob pro UN 1001 acetylen, rozpuštěný a UN 3374 acetylen, bez rozpouštědla bude za desetinnou čárkou nejméně jedno desetinné místo a dvě desetinná místa pro tlakové nádoby menší než 1 kg.
(h) minimální zaručená tloušťka stěny tlakové nádoby v mm, následovaná písmeny “ MM”. Toto značení se nevyžaduje pro tlakové nádoby s hydraulickým vnitřním objemem menším nebo rovným 1 litr nebo pro kompozitní láhve nebo pro uzavřené kryogenní nádoby.
(i) v případě tlakových nádob pro stlačené plyny, UN 1001 acetylen, rozpuštěný a UN 3374 acetylen, bez rozpouštědla provozní tlak v barech, kterému předcházejí písmena “ PW”. V případě uzavřených kryogenních nádob nejvyšší dovolený provozní tlak, jemuž předcházejí písmena “ MAWP”.
(j) v případě tlakových nádob na zkapalněné plyny a hluboce zchlazené zkapalněné plyny, hydraulický vnitřní objem v litrech, vyjádřený na tři platné číslice, poslední číslice se zaokrouhluje dolů, po kterém následuje písmeno “L”. Pokud hodnota minimálního nebo jmenovitého hydraulického vnitřního objemu je celé číslo, nemusí být číslice za desetinnou čárkou uvedeny.
(k) v případě tlakových nádob pro UN 1001 acetylen, rozpuštěný součet hmotností prázdné tlakové nádoby, připojení a příslušenství, které se během plnění neodnímají, jakéhokoli povlaku, porézního materiálu, rozpouštědla a saturačního plynu, vyjádřený číslem se třemi platnými číslicemi (poslední číslice se zaokrouhluje dolů), následovaný písmeny “KG”. Nejméně jedno desetinné místo musí být za desetinnou čárkou. Pro tlakové nádoby menší než 1 kg, musí být hmotnost vyjádřena číslem se dvěma platnými číslicemi, poslední číslice se zaokrouhluje dolů.
(l) v případě tlakových nádob pro UN 3374 acetylen, bez rozpouštědla, součet hmotností prázdné tlakové nádoby, připojení a příslušenství, které se během plnění neodnímají, jakéhokolii povlaku a porézního materiálu, vyjádřený číslem se třemi platnými číslicemi, poslední číslice zaokrouhlená směrem dolů, následovaný písmeny “KG”. Hmotnost musí být vyjádřena nejméně na jedno desetinné místo. Pro tlakové nádoby menší než 1 kg musí být hmotnost vyjádřena číslem se dvěma platnými číslicemi, poslední číslice se zaokrouhluje směrem dolů.
- 6.2.2.7.3 Musí být použita následující výrobní značení:
(m) označení závitu láhve (např. 25E). Tato značka se nevyžaduje pro uzavřené kryogenní nádoby.
(n) značka výrobce registrovaná příslušným orgánem. Pokud země výroby není stejná jako země schválení, musí značce výrobce předcházet značka identifikující zemi výroby, jak je udána pomocí rozlišovacích značek pro motorová vozidla v mezinárodním provozu2. Značka země a značka výrobce musí být odděleny mezerou nebo lomítkem.
(o) sériové číslo přidělené výrobcem;
(p) v případě ocelových tlakových nádob a kompozitních tlakových nádob s ocelovou vložkou, určených pro přepravu plynů s rizikem vodíkového zkřehnutí, písmeno “H” udávající snášenlivost oceli (viz ISO 11114-1:1997).
- 6.2.2.7.4 Výše uvedená značení musí být umístěna ve třech skupinách:
- - Výrobní značení musí být v horní skupině a musí se objevit postupně v pořadí uvedeném v 6.2.2.7.3.
- - Provozní značení podle 6.2.2.7.2 musí být ve skupině uprostřed a zkušební tlak (f) musí být bezprostředně za provozním tlakem (i), pokud je vyžadován.
- - Certifikační značení musí být ve spodní skupině a musí být uvedeno v pořadí uvedeném v 6.2.2.7.1.

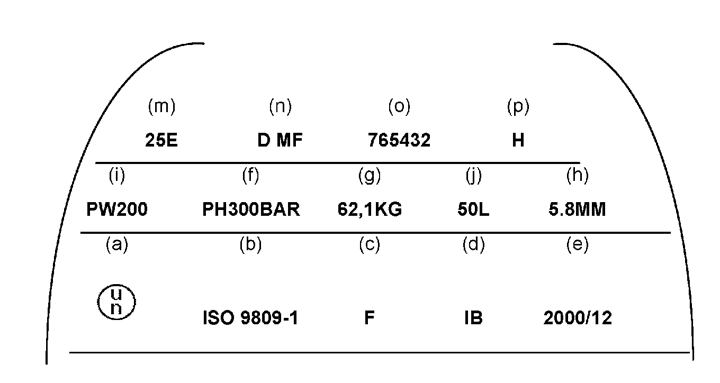

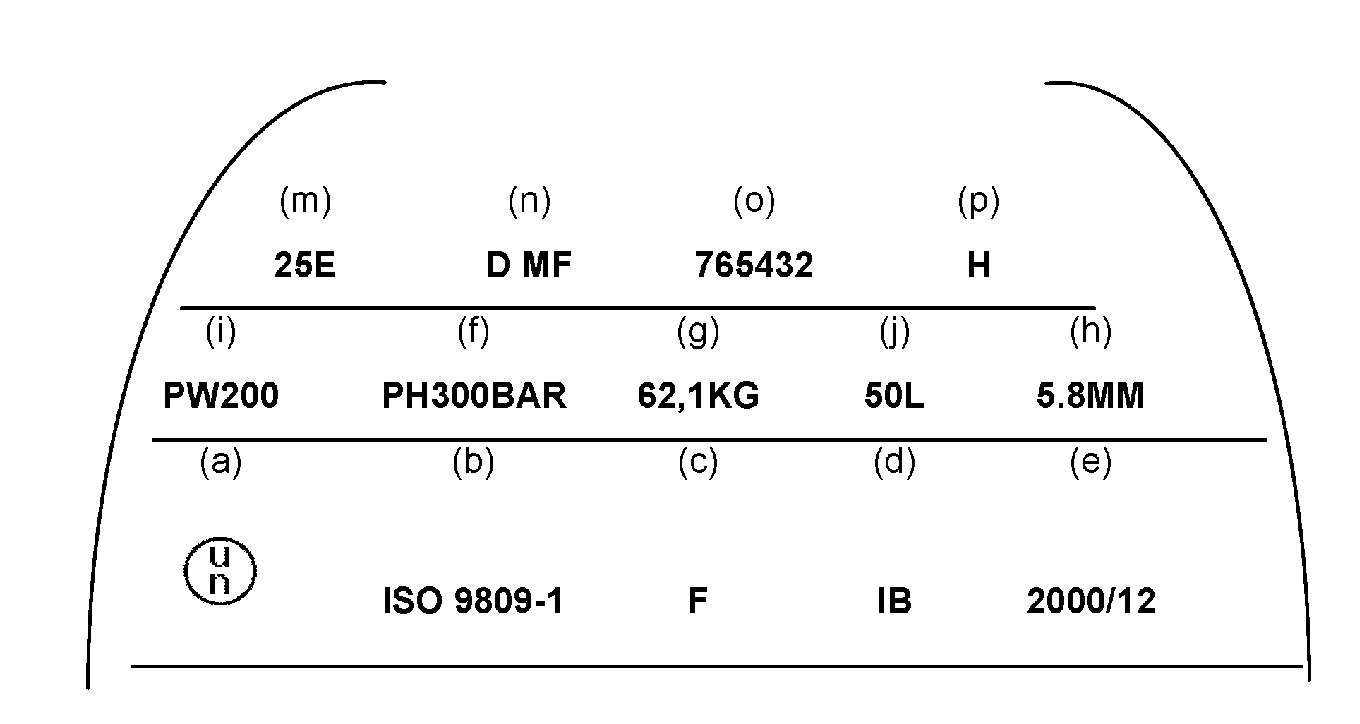

Následující příklad značení je použitelný pro plynové láhve:
- 6.2.2.7.5 Jiná značení jsou dovolena na jiných plochách mimo boční stěny za předpokladu, že jsou umístěna na málo namáhaných plochách a ne v rozměrech a do hloubky, které by mohly způsobit škodlivé koncentrace napětí. V případě uzavřených kryogenních nádob může být toto značení na oddělené destičce připevněné k vnějšímu plášti. Taková značení nesmějí být v rozporu s předepsaným značením.
- 6.2.2.7.6 Navíc k předchozímu značení musí být každá opakovaně plnitelná tlaková nádoba, která splňuje požadavky na periodické inspekce a zkoušky podle 6.2.2.4, opatřena značením uvádějícím:
(a) písmeno(a) rozlišovací značky země, která schválila organizaci pro periodické inspekce a zkoušky. Toto označení se nevyžaduje, pokud je tato organizace schválena příslušným orgánem země schvalující výrobu.
(b) registrovanou značku organizace pověřené příslušným orgánem pro provádění periodických inspekcí a zkoušek;
(c) datum periodické inspekce a zkoušky, rok (dvě číslice), následovaný měsícem (dvě číslice), oddělené lomítkem (např. “/”). Pro označení roku je možno použít čtyři číslice.
Výše uvedené značení se objeví postupně v uvedeném pořadí.
- 6.2.2.7.7 Se souhlasem příslušného orgánu může být pro acetylenové láhve datum poslední periodické inspekce a cejch organizace provádějící periodickou inspekci a zkoušku, vyraženy na prstenci upevněném na lahvi pomocí ventilu. Prstenec musí být umístěn tak, aby mohl být odstraněn pouze odpojením ventilu od láhve.
- 6.2.2.8 Značení UN tlakových lahví pro jedno použití
UN tlakové láhve pro jedno použití musí být zřetelně a viditelně označeny certifikační značkou a specifickým označením pro plyny nebo pro tlakové nádoby. Tyto značky musí být trvale připevněny (např. nastříkány pomocí šablony, vyraženy, vyryty nebo vyleptány) na každé tlakové nádobě. S výjimkou použití šablony musí být značky na rameni, horním konci nebo na hrdle tlakové nádoby nebo na trvale připevněné součásti tlakové nádoby (např. na přivařeném límci). S výjimkou UN symbolu pro obaly a nápisu “ ZNOVU NEPLNIT”, musí být minimální rozměr značek 5 mm pro tlakové nádoby o průměru větším nebo rovném 140 mm a 2,5 mm pro tlakové nádoby o průměru menším než 140 mm. Minimální rozměr UN symbolu pro obaly musí být 10 mm pro tlakové nádoby o průměru větším nebo rovném 140 mm a 5 mm pro tlakové nádoby o průměru menším než 140 mm. Nejmenší rozměr nápisu “ ZNOVU NEPLNIT” musí být 5 mm.
- 6.2.2.8.1 Značky uvedené v 6.2.2.7.1 až 6.2.2.7.3 musí být použity, s výjimkou (g), (h) a (m). Sériové číslo (o) může být nahrazeno číslem šarže. Navíc, slova “ ZNOVU NEPLNIT” se vyžadují s výškou písmen nejméně 5 mm.
- 6.2.2.8.2 Požadavky uvedené v 6.2.2.7.4 se použijí.
- POZNÁMKA: U tlakových láhví pro jedno použití je možno, kvůli jejich rozměrům, nahradit toto značení nálepkou.
- 6.2.2.8.3 Jiná značení jsou dovolena za předpokladu, že jsou provedena na plochách s nízkým napětím mimo boční stěny a nemají takové rozměry a hloubku, aby mohly způsobit škodlivé koncentrace napětí. Takové značky nesmějí být v rozporu s předepsaným označením.
- 6.2.2.9 Ekvivalentní postupy pro posuzování shody a periodické inspekce a zkoušky
Pro UN tlakové nádoby se považují požadavky uvedené v 6.2.2.5 a 6.2.2.6 za splněné, pokud se použijí následující postupy:
Všeobecné požadavky Příslušný orgán Organizace pro periodické inspekce a zkoušky První schválení Modifikace schválení organizace pro periodické inspekce a zkoušky Postup Příslušná organizace Typové schválení (1.8.7.2) Xa Dohled nad výrobou (1.8.7.3) Xa nebo IS První inspekce a zkoušky (1.8.7.4) Xa nebo IS Periodická inspekce (1.8.7.5) Xa nebo Xb nebo IS - Xa znamená příslušný orgán, jeho zástupce nebo inspekční organizaci podle 1.8.6.4 a akreditovanou podle EN ISO/IEC 17020:2004 typ A..
- Xb znamená inspekční organizaci podle 1.8.6.4 a akreditovanou podle EN ISO/IEC 17020:2004 typ B.
- IS znamená vlastní inspekční službu žadatele pod dohledem inspekční organizace podle 1.8.6.4 a akreditované podle EN ISO/IEC 17020:2004 typ A. Vlastní inspekční služba musí být nezávislá na procesu konstrukce, výroby, oprav a údržby.
- 6.2.3 Všeobecné požadavky na tlakové nádoby neodpovídající UN
- 6.2.3.1 Konstrukce a výroba
- 6.2.3.1.1 Tlakové nádoby a jejich uzávěry, které nejsou zkonstruovány, vyrobeny, kontrolovány, zkoušeny a schváleny podle požadavků 6.2.2 musí být zkonstruovány, vyrobeny, kontrolovány, zkoušeny a schváleny podle všeobecných požadavků v 6.2.1, doplněných nebo upravených podle požadavků tohoto oddílu a požadavků uvedených v 6.2.4 nebo 6.2.5.
- 6.2.3.1.2 Kdykoliv je to možné, musí být tloušťka stěny stanovena výpočtem doprovázeným, pokud je to zapotřebí, experimentální analýzou napětí. Jinak může být tloušťka stěny stanovena experimentálně.
K zajištění bezpečnosti tlakových nádob musí být použity při konstrukci tlakového pláště a podpěrných částí nádoby vhodné výpočty.
Minimální tloušťka stěny k odolání tlaku musí být vypočtena se zvláštním zřetelem na:
- - výpočtové tlaky, které nesmějí být menší než zkušební tlak;
- - výpočtové teploty dovolující dostatečné míry bezpečnosti;
- - maximální napětí a koncentrace špičkového napětí tam, kde je to nutné;
- - faktory spojené s vlastnostmi materiálu.
- 6.2.3.1.3 Pro svařované tlakové nádoby musí být použity pouze kovy s dobrou svařitelností, jejichž vrubová houževnatost při teplotě okolí – 20 °C m ůže být zaručena.
- 6.2.3.1.4 Pro uzavřené kryogenní nádoby musí být zkouška vrubové houževnatosti, která musí být určena podle 6.2.1.1.8.1, provedena tak, jak je to stanoveno v 6.8.5.3.
- 6.2.3.2 (Vyhrazeno)
- 6.2.3.3 Provozní výstroj
- 6.2.3.3.1 Provozní výstroj musí splňovat požadavky uvedené v 6.2.1.3.
- 6.2.3.3.2 Otvory
Tlakové sudy mohou být opatřeny otvory pro plnění a vyprazdňování a dalšími otvory určenými pro měřiče hladiny, měřiče tlaku nebo odpouštěcí zařízení. Počet otvorů musí být udržován na minimu v souladu s bezpečností práce. Tlakové sudy mohou být opatřeny rovněž otvorem pro inspekci, který musí být uzavřen účinným uzávěrem.
- 6.2.3.3.3 Příslušenství
(a) Pokud jsou láhve vybaveny zařízením pro válení, nesmí být toto zařízení součástí ochranného krytu ventilu.
(b) Tlakové sudy, které jsou schopné válení, musí být vybaveny obručemi pro válení, nebo být jinak chráněny proti poškození v důsledku válení (např. korozi odolným kovem nastříkaným na povrch tlakové nádoby).
(c) Svazky lahví musí být vybaveny vhodným příslušenstvím umožňujícím bezpečnou manipulaci a přepravu.
(d) Pokud jsou instalovány měřiče hladiny, měřiče tlaku nebo odpouštěcí zařízení, musí být chráněny stejným způsobem, jak se to vyžaduje pro ventily v 4.1.6.8.
- 6.2.3.4 První inspekce a zkouška
- 6.2.3.4.1 Nové tlakové nádoby musí být podrobeny zkoušení a inspekci v průběhu výroby a po výrobě podle požadavků 6.2.1.5, s výjimkou toho, že 6.2.1.5.1 (g) bude nahrazen následujícím textem:
(g) Hydraulická tlaková zkouška. Tlakové nádoby musí vydržet zkušební tlak bez toho, aby došlo k trvalé deformaci nebo k zjevným prasklinám.
- 6.2.3.4.2 Specifické předpisy platné pro tlakové nádoby z hliníkových slitin
(a) Navíc k první inspekci vyžadované podle 6.2.1.5.1 je nutná zkouška kvůli možné mezikrystalické korozi vnitřní stěny tlakových nádob vyrobených z hliníkové slitiny obsahující měď, nebo vyrobených z hliníkové slitiny obsahující hořčík a mangan, pokud je obsah hořčíku větší než 3,5 % nebo obsah manganu nižší než 0,5 %.;
(b) V případě slitiny hliník/měď musí být zkouška provedena výrobcem v době schvalování nové slitiny příslušným orgánem; poté musí být zkouška opakována během výroby pro každé lití slitiny;
(c) V případě slitiny hliník/hořčík musí být zkouška provedena výrobcem v době schvalování nové slitiny a výrobního procesu příslušným orgánem. Zkouška musí být opakována při každé změně ve složení slitiny nebo ve výrobním procesu.
- 6.2.3.4.1 Nové tlakové nádoby musí být podrobeny zkoušení a inspekci v průběhu výroby a po výrobě podle požadavků 6.2.1.5, s výjimkou toho, že 6.2.1.5.1 (g) bude nahrazen následujícím textem:
- 6.2.3.5 Periodická inspekce a zkouška
- 6.2.3.5.1 Periodická inspekce a zkouška musí být v souladu s 6.2.1.6.1.
- POZNÁMKA: Se souhlasem příslušného orgánu země, která vydala typové schválení, může být hydraulická tlaková zkouška každé svařované ocelové láhve určené pro přepravu plynů UN 1965, uhlovodíky, plynné, směs, zkapalněná, j.n. s vnitřním objemem pod 6,5 l nahrazena jinou zkouškou zajišťující stejnou úroveň bezpečnosti.
- 6.2.3.5.2 Uzavřené kryogenní nádoby musí být podrobeny periodickým inspekcím a zkouškám organizací autorizovanou příslušným orgánem v souladu s periodicitou definovanou v pokynu pro balení P203 pododdílu 4.1.4.1, aby se ověřil vnější stav, stav a činnost zařízení pro vyrovnávání tlaku a musí být podrobeny zkoušce těsnosti při 90 % nejvyššího provozního tlaku. Zkouška těsnosti musí být provedena s plynem obsaženým v tlakové nádobě nebo s inertním plynem. Ověření musí být provedeno pomocí tlakoměru nebo měřením vakua. Tepelnou izolace není třeba odstraňovat.
- 6.2.3.1 Konstrukce a výroba
- 6.2.3.6 Schvalování tlakových nádob
- 6.2.3.6.1 Postupy pro posuzování shody a periodické inspekce oddílu 1.8.7 musí být provedeny příslušnou organizací podle následující tabulky:
