| L × B × H v (m3) | Nejvyšší přípustný obsah nákladního tanku v (m3) |
|---|---|
| < 600 | L × B × H × 0,3 |
| 600 - 3 750 | 180 + (L × B × H - 600) × 0,0635 |
| > 3 750 | 380 |
Dokumentace plavidla musí být uchovávána vlastníkem, který musí být schopen poskytnout tuto dokumentaci na požádání příslušného orgánu a uznané klasifikační společnosti.
Dokumentace plavidla musí být udržována a novelizována po celou dobu životnosti plavidla a musí být uchována ještě po dobu 6 měsíců po vyřazení plavidla z provozu.
Pokud by došlo během životnosti plavidla ke změně vlastníka, musí být dokumentace plavidla předána novému vlastníkovi.
Kopie dokumentace plavidla nebo všech potřebných dokumentů musí být na požádání poskytnuta příslušnému orgánu pro vydání schvalovacího osvědčení a uznané klasifikační společnosti nebo inspekční organizaci pro první inspekci, periodickou inspekci, zvláštní inspekci nebo mimořádné kontroly.
- 9.3.3.2
9.3.3.7 (Vyhrazeno) - 9.3.3.8 Klasifikace
- 9.3.3.8.1 Tankové plavidlo musí být postaveno pod dohledem uznané klasifikační společnosti podle pravidel stanovených touto klasifikační společností pro její nejvyšší třídu a tankové plavidlo musí být podle toho zatříděno.
Vyžaduje se zachování nejvyšší třídy plavidla.
Klasifikační společnost vydá osvědčení prokazující, že plavidlo odpovídá plavidlům tohoto oddílu (klasifikační osvědčení).
V osvědčení musí být uveden konstrukční tlak a zkušební tlak nákladních tanků.
Pokud má plavidlo nákladní tanky s rozdílnými tlaky pro otevření ventilů, musí být v osvědčení uveden konstrukční a zkušební tlak každého tanku.
Klasifikační společnost vystaví osvědčení, v němž uvede všechny nebezpečné věci připuštěné k přepravě tímto plavidlem (viz též 1.16.1.2.5).
- 9.3.3.8.2 (Vypuštěno)
- 9.3.3.8.3 (Vypuštěno)
- 9.3.3.8.4 Kdykoliv je obnoveno schvalovací osvědčení a kromě toho jednou v průběhu třetího roku platnosti schvalovacího osvědčení, musí shodu dokumentů požadovaných v 8.1.2.3 (r) až (v) s okolnostmi na palubě kontrolovat uznávaná klasifikační společností, kontrolní orgán nebo osoba oprávněná k tomuto účelu příslušným orgánem. Podepsané osvědčení musí být k dispozici na palubě.
- 9.3.3.8.1 Tankové plavidlo musí být postaveno pod dohledem uznané klasifikační společnosti podle pravidel stanovených touto klasifikační společností pro její nejvyšší třídu a tankové plavidlo musí být podle toho zatříděno.
- 9.3.3.9 (Vyhrazeno)
- 9.3.3.10 Ochrana proti průniku nebezpečných plynů a šíření nebezpečných kapalin
- 9.3.3.10.1 Plavidlo musí být postaveno tak, aby se zamezilo vniknutí nebezpečných plynů a kapalin do obytných prostor, kormidelny a provozních prostor. Žádné z oken v těchto prostorech nesmí být možné otevřít, pokud není zamýšleno jako nouzový východ a jako takové označeno.
- 9.3.3.10.2 Ve výšce vnějších přepážek nákladních tanků musí být na palubě namontovány vodotěsné ochranné obruby, a to v maximální vzdálenosti 0,60 m od vnějších přepážek kofrdamu nebo přepážek na konci nákladního prostoru. Ochranné obruby musí být umístěny buď po celé šířce plavidla, nebo musí být upevněny mezi podélnými jímacími obrubami, aby se zabránilo vniknutí kapalin do předního i zadního kolizního prostoru. Výška ochranných a jímacích obrub musí být minimálně 0,075 m. Ochranná obruba může odpovídat ochranné stěně předepsané v 9.3.1.10.3, pokud ochranná stěna stojí po celé šířce plavidla.
- 9.3.3.10.3 Pokud seznam látek pro plavidlo podle bodu 1.16.1.2.5 bude zahrnovat látky, které vyžadují zajištění proti explozi v souladu se sloupcem (17) tabulky C kapitoly 3.2, pak není povoleno použití instalací a zařízení, která nejsou alespoň typu „omezené riziko výbuchu”, během nakládky a vykládky v částech paluby mimo nákladový prostor, pokud tyto části nejsou chráněny proti vniknutí plynů plyno-a vodotěsnou stěnou. Stěna musí buď probíhat od jedné strany plavidla k druhé, nebo obklopovat oblasti, které mají být chráněny, ve tvaru písmene U. Stěna musí pokrýt celou šířku chráněné oblasti a nejméně 1,00 m ve směru opačném k nákladovému prostoru (viz schema Rozdělení zón). Výška stěny musí být nejméně 1,00 m nad sousedním palubním nákladovým prostorem v nákladovém prostoru. Vnější stěna a boční stěny obytného prostoru lze považovat za ochrannou stěnu, pokud v nich nejsou otvory a pokud jsou dodrženy rozměry.
Ochranná stěna není nutná tam, kde je vzdálenost mezi oblastmi, které mají být chráněny, a pojistným ventilem, pobřežním připojením nakládacích a vykládacích rozvodů a odvětrávacím potrubím, kompresorem na palubě a otevíráním nejbližších tlakových nádob minimálně 12,00 m.
- 9.3.3.10.4 Na palubě musí mít spodní hrany dveřních otvorů v bočních stěnách nástaveb a parapetů poklopů a větracích otvorů prostorů umístěných pod palubou výšku nejméně 0,50 m nad palubou.
Tento požadavek se nevztahuje na přístupové otvory do prostor dvojitého trupu a dvojitých dnech.
- 9.3.3.10.5 Štítnice, zábradlí, paty zábradlí apod. musí být opatřeny dostatečně velkými otvory, které jsou umístěny přímo nad palubou.
- 9.3.3.10.6 Typ plavidel N otevřený musí splňovat pouze požadavky 9.3.3.10.1 v případě, že plavidlo zůstane v bezprostřední blízkosti nebo v určené zóně u břehu.
- 9.3.3.11 Úložné prostory a nákladní tanky
- 9.3.3.11.1 (a) Nejvyšší přípustný obsah nákladního tanku lze zjistit z následující tabulky:
Připouštějí se alternativní varianty stavby v souladu s částí 9.3.4.
V předchozí tabulce je L × B × H násobkem hlavních rozměrů tankového plavidla v metrech (podle cejchovního průkazu), kde:
L = největší délka trupu plavidla v m;
B = největší šířka trupu plavidla v m;
H = nejmenší kolmá vzdálenost mezi spodní hranou lodního kýlu a nejnižším bodem paluby na straně plavidla (boční výšky) v oblasti nákladu v m;
- kde:
U tankových plavidel se zvýšenou palubou se H nahradí H', kde H' vyplývá z následujícího vzorce:
- kde:
ht = výška zvýšení paluby (vzdálenost mezi zvýšenou palubou a hlavní palubou na straně zvýšení na L/2) v m;
bt = šířka zvýšení v m;
lt = délka zvýšení v m;.
- kde:
(b) Konstrukce nákladního tanku musí být dimenzována tak, aby byla zohledněna hustota přepravovaného materiálu. Maximální přípustná hustota musí být uvedena ve schvalovacím osvědčení.
(c) Pokud má plavidlo ve výbavě jiné tanky, musí být tyto tanky dimenzovány tak, aby jejich provozní tlak byl minimálně 400 kPa (4 bary).
(d) U plavidel s délkou do 50,00 m nesmí délka nákladních tanků přesáhnout 10,00 m.
U plavidel delších než 50,00 m nesmí délka tanků přesáhnout 0,20 L.
Toto ustanovení neplatí pro plavidla se zasazenými, cylindrickými nákladními tanky s poměrem délky k průměru ≤7.
- kde:
- 9.3.3.11.2 (a) Nezávislé nákladní tanky musí být zajištěny proti vyplavání.
Upevňovací zařízení chlazených nákladních tanků musí splňovat požadavky uznané klasifikační společnosti.
(b) Čerpací jímka by neměla mít větší obsah než 0,10 m3;
(c) (Vyhrazeno);
(d) Boční vzpěry spojující nebo nesoucí nosné komponenty boků plavidla s podélnými nosnými komponentami podélných stěn nákladních tanků a boční vzpěry spojující nosné komponenty dna plavidla s dnem tanku jsou zakázány.
- 9.3.3.11.3 (a) Nákladní tanky musí být odděleny kofrdamem s minimální šířkou 0,60 m od obytných prostor, strojoven a provozních prostor pod palubou mimo oblast nákladu nebo pokud tyto prostory na plavidle chybí, tak musí být odděleny od konců plavidla. Pokud jsou nákladní tanky postaveny v jednom úložném prostoru, musí být vzdáleny minimálně 0,50 m od koncových přepážek úložného prostoru. V takovém případě se koncová přepážka třídy „A-60”, jak je definována v SOLAS 74, kapitola II-2, předpis 3, považuje za ekvivalent koferdamu.Odstup 0,50 m smí u tlakových tanků být zmenšen na 0,20 m.
(b) Úložné prostory, kofrdamy a nákladní tanky musí být možné přezkušovat.
(c) Všechny prostory v oblasti nákladu musí být větratelné. Musí být možné kontrolovat, že v nich není žádný plyn.
- 9.3.3.11.4 Přepážky, které ohraničují nákladní tanky, kofrdamy a úložné prostory musí být vodotěsné. Nákladní tanky a přepážky ohraničující oblast nákladu nesmějí mít žádné otvory nebo průchody pod palubou.
V přepážce mezi strojovnou a kofrdamem nebo provozním prostorem v oblasti nákladu smí být průchody, pokud odpovídají ustanovením, uvedeným v 9.3.3.17.5.
V přepážce mezi nákladním tankem a prostorem s čerpadly pod palubou smějí být průchody, pokud odpovídají ustanovením uvedeným v 9.3.3.17.6. V přepážkách mezi nákladními tanky smějí být průchody, pokud jsou nakládací a vykládací potrubí opatřena uzavíracími zařízeními na nákladním tanku, z něhož vycházejí. Tato potrubí musí být nejméně 0,60 m nad dnem.
- 9.3.3.11.5 Dvojité boky a dvojitá dna v oblasti nákladu musí být uzpůsobeny pouze pro plnění balastní vodou. Dvojitá dna však mohou být použita jako palivové tanky na naftu, pokud odpovídají ustanovením uvedeným v 9.3.3.32.
- 9.3.3.11.6 (a) Kofrdam, střední část kofrdamu nebo jiný prostor pod palubou v oblasti nákladu, smí být zařízeny jako provozní prostor, pokud jsou stěny, které jej ohraničují, vedeny kolmo až na dno. Tento provozní prostor smí být přístupný jenom z paluby.
(b) Takový provozní prostor musí být s výjimkou přístupových a větracích otvorů vodotěsný.
(c) Ve služebním prostoru zmíněném v 9.3.3.11.4 výše nesmí být žádné potrubí pro nakládku a vykládku.
V prostorech s čerpadly pod palubou smí být potrubí pro nakládku a vykládku jen tehdy, pokud odpovídá ustanovením uvedeným v 9.3.3.17.6.
- 9.3.3.11.7 Kde jsou závislé nákladní tanky užívány, nebo pro dvojité boky, kde jsou integrované nákladní tanky v konstrukci plavidla, musí být vzdálenost mezi stěnou plavidla a stěnou nákladních tanků minimálně 0,60 m.
Odstup mezi dnem úložného prostoru a dnem nákladního tanku musí činit minimálně 0,50 m. Pod čerpacími jímkami smí být světlá výška snížena na 0,40 m.
Odstup mezi čerpací jímkou nákladního tanku a dnovou výztuhou musí činit minimálně 0,10 m.
Je-li trup plavidla postaven v oblasti nákladu s dvojitými stěnami s nezávislými nákladními tanky umístěnými v úložných prostorech, platí výše uvedené hodnoty pro dvojité stěny. Jestliže v tomto případě nejsou minimální hodnoty pro inspekce nezávislých tanků zmíněné v 9.3.3.11.9 proveditelné, musí být možné snadno demontovat nákladní tanky pro inspekci.
- 9.3.3.11.8 Provozní prostory, které se nacházejí v oblasti nákladu pod palubou, musí být uspořádány takovým způsobem, aby byly dobře přístupné a aby v nich obsažená provozní zařízení mohla být bezpečně obsluhována osobami, které mají osobní ochranné vybavení. Musí být postaveny takovým způsobem, aby z nich bylo možné bez zvláštních potíží vyprostit zraněné osoby a osoby v bezvědomí, případně s pomocí pevně zabudovaných zařízení.
- 9.3.3.11.9 Kofrdamy, dvojité boky, dvojitá dna, nákladní tanky, úložné prostory a jiné prostory, do kterých se vstupuje v oblasti nákladu, musí být uspořádány takovým způsobem, aby je bylo možné přiměřeně a kompletně uklízet a kontrolovat. S výjimkou dvojitých boků a dvojitého dna, pokud nemají žádnou společnou stěnu s nákladními tanky, musí vstupní otvory být zhotoveny tak, aby do prostoru mohla bez jakékoliv újmy vstoupit nebo jej opustit osoba s dýchacím přístrojem. Nejmenší velikost otvoru: 0,36 m2; nejmenší boční délka: 0,50 m. Vstupní otvory musí být postaveny takovým způsobem, aby z nich bylo možné bez zvláštních potíží vyprostit zraněné osoby a osoby v bezvědomí, případně s pomocí pevně zabudovaných zařízení. Odstup mezi zesíleními ve shora uvedených prostorech nesmí být menší než 0,50 m. Ve dvojitém dně smí tento odstup být zmenšen na 0,45 m.
Nákladní tanky smí být opatřeny kulatým otvorem s minimálním průměrem 0,68 m.
- 9.3.3.11.10 9.3.3.11.6 (c) výše neplatí pro typ N otevřená.
- 9.3.3.11.1 (a) Nejvyšší přípustný obsah nákladního tanku lze zjistit z následující tabulky:
- 9.3.3.12 Větrání
- 9.3.3.12.1 V každém úložném prostoru musí být dva otvory, jejichž rozměr a uspořádání jsou takové, aby větrání na každém místě prostoru bylo účinné. Pokud tyto otvory neexistují, musí být možné úložné prostory inertizovat nebo plnit suchým vzduchem.
- 9.3.3.12.2 Dvojité boky a dvojité dno v oblasti nákladu, které nejsou zřízeny za účelem balastování a eventuální existující kofrdamy mezi strojovnami a prostory s čerpadly musí být větratelné větracími zařízeními.
- 9.3.3.12.3 (a) Služební prostory v oblasti nákladu pod palubou musí být opatřeny systémem ventilace.
Kapacita ventilátorů musí být dostatečná k zajištění 20 kompletních výměn vzduchu za hodinu na základě objemu služebního prostoru.
Ventilační odsávací šachty musí sahat až do výšky 50 mm nad podlahou služebního prostoru. Vzduch se musí přivádět potrubím v horní části služebního prostoru.
(b) V případě, že seznam látek na plavidle podle 1.16.1.2.5 bude obsahovat látky, které vyžadují zajištní proti explozi v souladu se sloupcem (17) tabulky C kapitoly 3.2, potom přívody vzduchu musí být umístěny nejméně 2,00 m nad palubou, ve vzdálenosti nejméně 2,00 m od otvorů tanku a 6,00 m od výstupních otvorů pojistných ventilů.
Prodlužovací potrubí, které může být nezbytné, může být závěsného typu.
(c) Na palubě plavidla typu N otevřeného, budou dostatečná jiná vhodné zařízení bez ventilátorů.
- 9.3.3.12.4 (a) Obytné prostory, kormidelna a služební prostory musí být vybaveny větráním.
(b) Systém větrání v takových prostorech musí splňovat následující požadavky:
(i) Sací otvory musí být umístěny co nejdále, a minimálně 6,00 m od chráněné oblasti, a minimálně 2,00 m nad palubou;
(ii) V prostorech se může udržovat přetlak nejméně 0,1 kPa (0,001 bar);
(iii) Je zabudováno poplašné zařízení pro případ poruchy;
(iv) Větrací systém, včetně poplašného zařízení pro případ poruchy, musí být minimálně typ „omezené riziko výbuchu”;
(v) Systém detekování plynu odpovídající níže uvedeným podmínkám 1 až 4 je připojen na větrací systém:
- 1. Je vhodný pro použití minimálně v zóně 1, výbušné skupině IIC a teplotní třídě T6;
- 2. Je vybaven čidly:
- • Na sacích otvorech větracího systému; a
- • Přímo pod vrchní hranou prahu vstupních dveří;
- 3. Jeho čas t90 je nižší nebo se rovná 4 s;
- 4. Měření musí být neustálé;
(vi) V provozních prostorách je větrací systém napojen na nouzové osvětlení, které musí být minimálně typ „omezené riziko výbuchu”;
Toto nouzové osvětlení není nutné, pokud je osvětlení v provozních prostorách minimálně typu „omezené riziko výbuchu”;
(vii) Sání větracího systému a instalací a zařízení, která nesplňují požadavky uvedené v 9.3.3.51 (a) a (b) a 9.3.3.52.1 musí být uzavřeno, pokud je dosaženo koncentrace, která se rovná 20 % dolní meze výbušnosti n-hexanu;
Vypínání musí být v obytných prostorách a v prostoru kormidelny viditelně a slyšitelně signalizováno;
(viii) V případě selhání větracího systému nebo instalací detekce plynu v obytných prostorách, musí být vypnuty instalace a zařízení v ubytovacích prostorách, které nesplňují požadavky uvedené v 9.3.3.51 (a) a (b) a 9.3.3.52.1
Porucha musí být signalizována v obytných prostorech, kormidelně a na palubě vizuálními a zvukovými signály;
(ix) V případě selhání větracího systému nebo instalací detekce plynu v kormidelně nebo služebních prostorech, musí být vypnuty instalace a zařízení v těchto prostorech, které nesplňují požadavky uvedené v 9.3.3.51 (a) a (b) a 9.3.3.52.1;
Porucha musí být viditelně a slyšitelně signalizována v prostoru kormidelny a na palubě; Pokud se poplach nevypne, musí být automaticky předán do obytných prostor;
(x) Jakékoli vypnutí musí nastat okamžitě a automaticky a, je-li to nutné, musí aktivovat nouzové osvětlení;
Zařízení automatického vypínání je nastaveno tak, aby k automatickému vypnutí nedošlo v době, kdy plavidlo pluje;
(c) Pokud v prostoru není větrací systém nebo větrací systém prostoru nesplňuje všechny požadavky uvedené výše v (b), instalace nebo zařízení přítomná v takovém prostoru mohou, pokud jsou zapnutá, dát vzniknout povrchovým teplotám vyšším než uvedeným v 9.3.3.51 (a) a (b) nebo která nesplňují požadavky uvedené v 9.3.3.52.1, musí být možné je vypnout.
- 9.3.3.12.5 (Vypuštěno)
- 9.3.3.12.6 Na větracích otvorech musí být umístěny tabulky uvádějící podmínky, za nichž mají být otvory uzavřeny. Všechny větrací otvory obytných prostor, kormidelny a služebních prostor vedoucí do venkovního prostoru mimo nákladový prostor musí být vybaveny zařízeními trvale upevněnými podle bodu 9.3.3.40.2.2 (c), která umožňují jejich rychlé uzavření. Musí být jasné, zda jsou otevřené nebo zavřené.
Tyto větrací otvory musí být umístěny nejméně 2,00 m od oblasti nákladu.
V této oblasti mohou být umístěny větrací otvory služebních prostor v oblasti nákladu.
- 9.3.3.12.7 Typ plavidel N otevřený musí splňovat pouze požadavky 9.3.3.12.4 (b) nebo (c), jestliže plavidlo zůstane v bezprostřední blízkosti nebo v určené zóně u břehu.
- 9.3.3.12.8 9.3.3.12.6, s výjimkou stálého systému měření kyslíku a 9.3.3.12.7 neplatí pro typ N otevřená.
- 9.3.3.13 Stabilita (obecně)
- 9.3.3.13.1 Musí být prokázána dostatečná stabilita včetně stability v poškozeném stavu. Pro jednotrupá plavidla se šířkou tanků menší nebo rovná se 0,70 B tento důkaz není zapotřebí.
- 9.3.3.13.2 Základní hodnoty pro výpočet stability - hmotnost prázdného plavidla a poloha těžiště hmotnosti -musí být určeny buď pomocí nakláněcího pokusu, nebo detailním výpočtem hmotnosti. Přitom se musí ověřit hmotnost prázdného plavidla měřením ponoru, přičemž se vypočtená hmotnost nesmí lišit více než o ± 5 % od hodnoty hmotnostního výtlaku určené ze změřeného ponoru.
- 9.3.3.13.3 Musí být prokázána dostatečná stabilita v nepoškozeném stavu pro všechna stádia nakládky a vykládky a pro konečný stav naložení pro všechny relativní hustoty přepravovaných látek uvedených v seznamu látek připuštěných k přepravě v plavidle podle 1.16.1.2.5.
Pro každou nakládací operaci je třeba vzít v úvahu skutečná plnění a zaplavení nákladních cisteren, balastních nádrží a komor, nádrží na pitnou vodu a na odpad a nádrží obsahujících produkty pro provoz plavidla, plavidlo musí splňovat požadavky na nepoškozenou a poškozenou stabilitu.
Mezistavy během operací musí být též vzaty v úvahu.
Musí být prokázána dostatečná stabilita pro každou provozní, nakládací a balastní podmínku v knížce stability schválená relevantní klasifikační společností, která zařadila plavidlo. Jestli je to nepraktické pro předběžnou kalkulaci provozních, nakládacích a balastních podmínek, nakládací zařízení schválené uznanou klasifikační společností, která klasifikuje plavidlo, musí být instalováno a použito, které je uvedeno v knížce stability.
- POZNÁMKA: Knížka stability musí být ve formě srozumitelné pro odpovědného velitele a obsahovat následující údaj:
Všeobecný popis plavidla:
- - Všeobecné uspořádání a plány kapacity udávající schválené použití oddílů a prostor (nákladní nádrže, sklady, ubytování atd.);
- - Nákres uvádějící polohu značek ponoru ve vztahu ke kolmicím plavidla;
- - Schéma podpalubních balastních čerpacích a ochranných systémů zaplavení;
- - Hydrostatické křivky nebo tabulky odpovídající konstrukčnímu vyvážení, a pokud se významné vyvažovací úhly předpokládají během normálního provozu plavidla, křivky nebo tabulky odpovídající takovému stupni vyvážení musí být uvedeny;
- - Příčné křivky nebo tabulky stability vypočtené na volném vyvažovacím základě, pro stupně přemístění a vyvážení předvídané v normálních provozních podmínkách, s uvedením objemu, který byl uvažován pro výtlak;
- - Cisternové tabulky nebo křivky ukazující kapacity, těžiště a údaj o volném prostoru všech nákladních nádrží, balastních nádrží a komor, nádrží na pitnou vodu a odpadní vodu a nádrží obsahující produkty pro provoz plavidla;
- - Nezbytné údaje (hmotnost a těžiště) vycházející z odchylné zkoušky nebo měření vlastní hmotnosti v kombinaci dílčím vážením hmotnosti nebo jinými přípustnými měřeními. Kde jsou výše uvedené informace odvozeny ze sesterského plavidla, odvolávka na sesterské plavidlo musí být jasně uvedena a kopie zprávy o schválené odchylné zkoušce relevantního sesterského plavidla musí být zahrnuta;
- - Kopie zprávy o schválené zkoušce musí být zahrnuta do knížky stability;
- - Provozní nakládací podmínky s relevantními podrobnými údaji, jako:
- - Nezbytné údaje, plnění nádrží, sklady, posádka a jiné relevantní části na palubě (hmotnost a těžiště každé relevantní čísti na palubě, momenty volného povrchu pro kapalné náklady);
- - Ponory středu plavidla a při kolmicích;
- - Metacentrická výška korigovaná pro účinek volných povrchů;
- - Hodnoty směrové páky a křivka;
- - Podélné ohybové momenty a smykové síly na čitelných bodech;
- - Informace o otvorech (umístění, typ těsnosti, prostředky uzávěrů); a
- - Informace pro velitele.
- - Výpočet vlivu balastní vody na stabilitu s informací, jestli pevně zabudované hladinoměry pro balastní nádrže a prostory musí být instalovány nebo jestli balastní nádrže nebo prostory musí být úplně plné nebo úplně prázdné, pokud je to jinak.
- 9.3.3.13.4 Plovatelnost v poškozeném stavu musí být prokázána pro nejnepříznivější stav naložení. K tomuto účelu musí být předložen vypočtený důkaz dostatečné stability pro kritické mezistavy a pro konečný stav zaplavení.
- 9.3.3.14 Stabilita (v nepoškozeném stavu)
- 9.3.3.14.1 Pro plavidla s nezávislými nákladními tanky a pro konstrukce dvojitých stěn s nákladními tanky integrovanými do kostry plavidla musí být požadavky na stabilitu v nepoškozeném stavu vyplývající z výpočtu stability v poškozeném stavu plně dodrženy.
- 9.3.3.14.2 Pro plavidla s nákladními tanky o šířce větší než 0,70 B musí být podán důkaz, že byly dodrženy následující požadavky na stabilitu:
(a) V pozitivní ploše křivky ramene stability až do zanoření prvního nevodotěsného otvoru musí být rameno stability (GZ) nejméně 0,10 m;
(b) Obsah pozitivní plochy křivky ramene stability až do zanoření prvního nevodotěsného otvoru a v každém případě až do úhlu náklonu ≤ 27° musí být nejméně 0,024 m.rad;
(c) Výška metacentra (GM) musí být nejméně 0,10 m.
Tyto podmínky musí být splněny, přičemž je nutno pamatovat na vliv všech volných hladin v tancích pro všechny fáze nakládky a vykládky.
- 9.3.3.15 Stabilita (v poškozeném stavu)
- 9.3.3.15.1 Pro plavidla s nezávislými nákladními tanky a pro plavidla s dvojitým trupem s nákladními tanky spojenými s konstrukcí plavidla, musí být vzaty v úvahu pro poškozený stav následující předpoklady:
(a) Rozsah poškození boku:
podélný rozsah: nejméně 0,10 L, avšak nejméně 5,00 m; příčný rozsah: 0,59 dovnitř od boku plavidla pod přímým úhlem k diametrální linii na úrovni roviny ponoru při maximálním ponoru nebo, pokud je to vhodné, vzdálenost povolenou oddílem 9.3.4, sníženou o 0,01 m; svislý rozsah: neohraničený od základní roviny vzhůru. (b) Rozsah poškození dna:
podélný rozsah: nejméně 0,10 L, avšak nejméně 5,00 m; příčný rozsah: 3,00 m; svislý rozsah: 0,49 m vzhůru od základny, kromě sacích jímek. (c) Všechny přepážky v oblasti poškození se považují za poškozené, což znamená, že umístění přepážek musí být voleno tak, aby se zajistilo, že plavidlo zůstane schopné plavby i po zaplavení dvou nebo více přímo za sebou ležících úseků v podélném směru.
Platí následující ustanovení:
- - při poškození dna se považují za zaplavené i úseky ležící vedle sebe ve směru napříč plavidla;
- - spodní hrana všech nevodotěsných otvorů (např. dveří, oken, palubních průlezů) musí být v konečné fázi zaplavení nejméně 0,10 m nad rovinou ponoru;
- - všeobecně se musí počítat s 95 % rozsahem zatopení. Jestliže se pro některý oddíl výpočtem zjistí střední zatopení menší než 95 %, může se použít tato získaná vypočtená hodnota.
Musí se však použít následující minimální hodnoty:
- strojovny: 85 %; - obytné prostory: 95 %; - dvojitá dna, palivové tanky na naftu, balastní tanky atd. v závislosti na tom, zda podle své funkce musí být považovány za plné nebo prázdné pro plavidlo plující při maximálním dovoleném ponoru: 0 % nebo 95 %. Pro hlavní strojovnu je třeba vzít v úvahu jen stav zaplavení jednoho úseku, tj. koncové přepážky strojovny se musí považovat za nepoškozené.

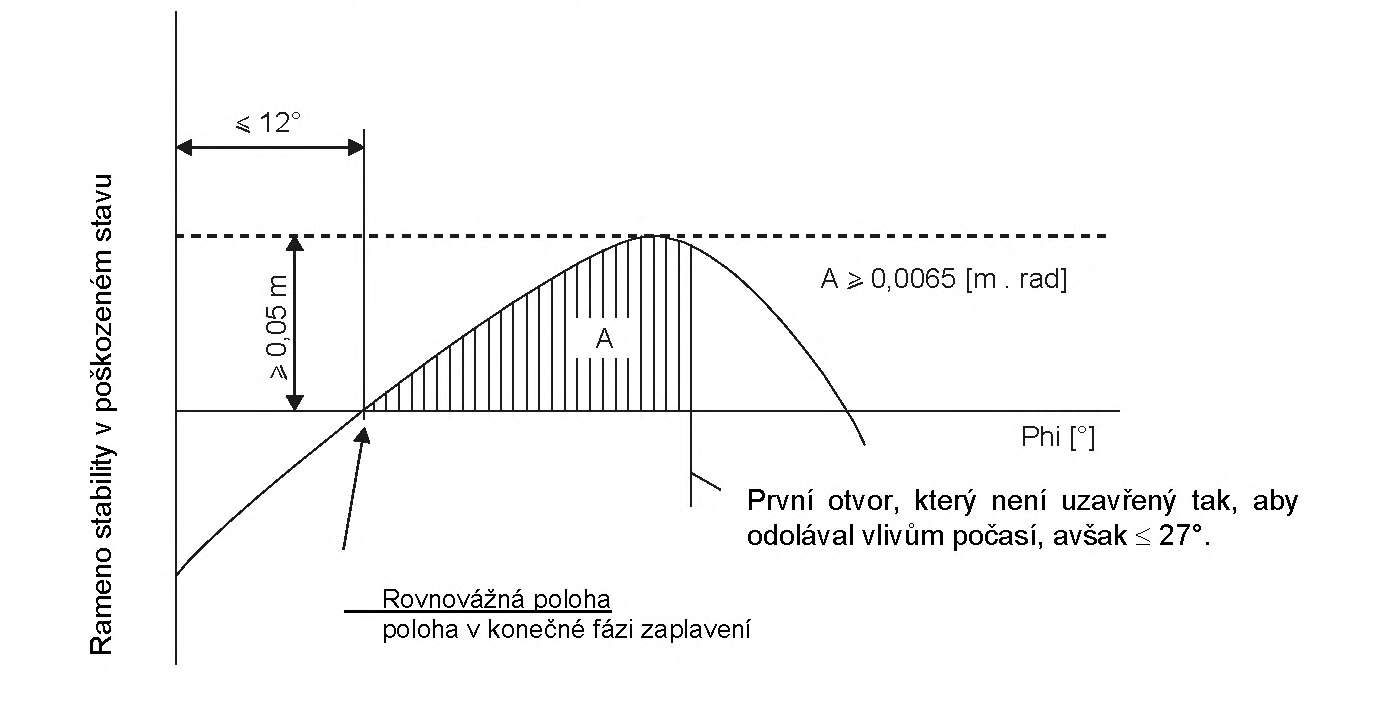

- 9.3.3.15.2 Náklon plavidla v rovnovážné poloze (konečná fáze zaplavení) nesmí přesahovat 12°. Otvory, které nejsou vodotěsné, se nesmějí zaplavovat před dosažením rovnovážné polohy. Pokud se takové otvory zanořují před touto polohou, musí se odpovídající prostory považovat pro účely výpočtu stability za zaplavené.
Nad rovnovážnou polohou musí mít pozitivní oblast křivky ramene stability rameno stability ≥ 0,05 m ve spojení s plochou pod křivkou ≥ 0,0065 m.rad. Minimální hodnoty stability musí být dodrženy až zanoření prvního nevodotěsného otvoru a v každém případě až do úhlu náklonu ≤ 27°. Pokud se nevodotěsné otvory zanořují před touto polohou, musí se odpovídající prostory považovat pro účely výpočtu stability za zaplavené.
- 9.3.3.15.3 Pokud jsou otvory, jimiž mohou být nepoškozené oddíly dodatečně zaplaveny, schopny být vodotěsně uzavřeny, musí být uzavírací zařízení odpovídajícím způsobem označena.
- 9.3.3.15.4 Je-li plavidlo opatřeno otvory pro přepouštění nebo zaplavení ke snížení asymetrického zaplavení, nesmí doba pro vyrovnání překročit 15 minut, pokud byla během mezistavů zaplavení prokázána dostatečná stabilita.
- 9.3.3.15.1 Pro plavidla s nezávislými nákladními tanky a pro plavidla s dvojitým trupem s nákladními tanky spojenými s konstrukcí plavidla, musí být vzaty v úvahu pro poškozený stav následující předpoklady:
- 9.3.3.16 Prostory strojovny
- 9.3.3.16.1 Spalovací motory pro provoz plavidla jakož i spalovací motory pomocných strojů musí být umístěny mimo oblast nákladu. Přístup a další otvory do těchto prostor musí být umístěny v minimální vzdálenosti 2,00 m od oblasti nákladu.
- 9.3.3.16.2 Prostory strojovny musí být přístupné z paluby plavidla. Přístupy nesmí být nasměrovány k oblasti nákladu. Pokud nejsou dveře umístěny do výklenku, jehož hloubka odpovídá alespoň šířce dveří, musí být závěsy dveří obráceny k oblasti nákladu.
- 9.3.3.16.3 Poslední věta 9.3.3.16.2 neplatí pro kalová plavidla a plavidla pro zásobování pohonnými hmotami.
- 9.3.3.17 Obytné a provozní prostory
- 9.3.3.17.1 Obytné prostory a kormidelna musí ležet mimo oblast nákladu před první kolmou rovinou vpředu nebo za nejzazší kolmou rovinou vzadu pod palubou se nacházející části oblasti nákladu.Okna kormidelny, která jsou umístěna minimálně 1,00 m nad podlahou kormidelny, smí být nakloněna dopředu.
- 9.3.3.17.2 Přístupy k prostorám a otvorům v nástavbách nesmí být nasměrovány k oblasti nákladu. Závěsy dveří, které se otevírají směrem ven a nejsou umístěny do výklenku, jehož hloubka odpovídá alespoň šířce dveří, musí být obráceny k oblasti nákladu.
- 9.3.3.17.3 Přístupy z paluby a otvory vnitřních prostor do volného prostoru musí být možné uzavírat. Na přístupu do těchto prostor musí být připevněno následující upozornění:
BĚHEM NAKLÁDKY, VYKLÁDKY A ODPLYNOVÁNÍ
NEOTEVÍRAT BEZ SVOLENÍ VELITELE PLAVIDLA.
OKAMŽITĚ OPĚT ZAVŘÍT.
- 9.3.3.17.4 Vstupy a otevíratelná okna nástaveb a obytné prostory a také jiné otvory k těmto prostorám musí být vzdáleny minimálně 2,00 m od oblasti nákladu. Okna a dveře kormidelny smí být v rámci těchto 2,00 m umístěny jenom tehdy, pokud neexistuje přímé spojení mezi kormidelnou a obytnými prostory.
- 9.3.3.17.5 (a) Hnací hřídele drenážních a balastních čerpadel v oblasti nákladu smí být vedeny skrze přepážku mezi provozním prostorem a strojovnou, pokud uspořádání provozních prostor odpovídá 9.3.3.11.6.
(b) Vedení hřídele přepážkou musí být provedeno plynotěsně a schváleno uznanou klasifikační společností.
(c) Připojení musí obsahovat potřebné provozní pokyny.
(d) V přepážce mezi strojovnou a provozním prostorem v oblasti nákladu a mezi strojovnou a úložným prostorem smí být umístěna vedení elektrických kabelů, vedení hydrauliky a potrubí pro měřící, řídící a signální zařízení, pokud jsou provedeny plynotěsně a jsou schváleny uznávanou klasifikační společností. Vedení přepážkou, které je opatřeno protipožární izolací „A-60“ podle SOLAS 74, kapitola II-2, pravidlo 3, musí mít stejně hodnotnou protipožární izolaci.
(e) Přepážkou mezi strojovnou a provozním prostorem v oblasti nákladu smí být vedeno potrubí, pokud se přitom jedná o rozvody mezi strojním zařízením ve strojovně a v provozní prostory, které nemají v provozním prostoru žádné otvory.
(f) Bez ohledu na 9.3.3.11.4 smějí potrubí ze strojovny procházet služebním prostorem v oblasti nákladu nebo kofrdamem nebo úložným prostorem nebo prostorem dvojitých boků ven do volného prostoru za podmínky, že jsou tato potrubí uvnitř služebního prostoru nebo kofrdamu nebo úložného prostoru nebo prostoru dvojitých boků tlustostěnného typu a nemají žádné slepé příruby ani otvory.
(g) Pokud hnací hřídel pomocného stroje vede skrze stěnu, která je nad palubou, musí být toto provedení plynotěsné.
- 9.3.3.17.6 Provozní prostor, který se nachází pod palubou v oblasti nákladu, se nesmí používat jako prostor s čerpadly pro systém nakládky a vykládky, s výjimkou případů, kdy:
- - Je prostor s čerpadly oddělený od strojovny nebo provozních prostor mimo oblast nákladu kofrdamem nebo přepážkou s izolací Třídy „A-60“, jak je popsáno v SOLAS 74, Kapitoly II-2, Ustanovení 3, nebo provozním nebo nákladovým prostorem;
- - Výše požadovaná přepážka „A-60“ nemá prolomení podle 9.3.1.17.5 (a);
- - Výstupní otvory větrání jsou rozmístěny ve vzdálenosti minimálně 6,00 m od vstupů a otvorů obytných prostor, kormidelny a provozních prostor mimo oblast nákladu;
- - Vstupní poklopy a větrací otvory jsou uzavíratelné zvenčí;
- - Všechny nakládací a vykládací rozvody, jakož i rozvody jsou na sací straně čerpadla v místnosti s čerpadly přímo na přepážce vybaveny uzavíracími armaturami. Potřebná obsluha ovládacích zařízení v prostoru s čerpadly, spouštění čerpadel nebo kompresorů a regulace proudu tekutiny musí probíhat z paluby;
- - Jímka prostoru s čerpadly je vybavena zařízením k měření stavu plnění, které spustí optický a akustický poplach v kormidelně, pokud se v jímce prostoru s čerpadly hromadí kapalina;
- - Prostor s čerpadly je opatřen vestavěným zařízením pro detekci kyslíku, které automaticky ukazuje množství kyslíku, a které při dosažení koncentrace kyslíku 19,5% spustí viditelný a slyšitelný poplach. Čidla tohoto systému musí být umístěna ve vhodných polohách na podlaze a ve výšce 2,00 m. Měření musí probíhat nepřetržitě a musí být zobrazeno v blízkosti vchodu. Akustické a optické poplašné zařízení musí být instalovány v kormidelně a v prostoru s čerpadlem a při spuštění alarmu musí být systém nakládky a vykládky odstaven;
Porucha systému pro měření kyslíku musí spustit optický a akustický poplach v kormidelně a na palubě. Pokud se poplach nevypne, musí být automaticky předán do obytných prostor;
- - Ventilační systém předepsaný v 9.3.3.12.3 má dostatečnou kapacitu, aby zajistil minimálně 30 výměn vzduchu za hodinu na základě celkového objemu provozního prostoru.
Pokud bude seznam látek pro plavidlo podle 1.16.1.2.5 zahrnovat látky, které vyžadují zajištění proti explozi v souladu se sloupcem (17) tabulky C kapitoly 3.2, musí být místnost s čerpadlem také vybavena vestavěným systémem detekce plynů, který automaticky ukazuje přítomnost hořlavých plynů a aktivuje optický a akustický alarm, když koncentrace plynu dosáhne 20% dolní meze výbušnosti nákladu nebo 20% hodnoty dolní meze výbušnosti n-hexanu, podle toho, která hodnota je kritičtější.
Čidla tohoto systému detekce plynu musí být umístěna ve vhodných polohách ve spodní části a přímo pod palubou. Měření musí probíhat nepřetržitě a musí být zobrazeno v blízkosti vchodu.
Akustická a optická poplašná zařízení musí být instalována v kormidelně a v prostoru s čerpadlem a při spuštění alarmu musí být odstaven systém nakládky a vykládky;
Jakákoli porucha systému detekce plynu musí být okamžitě signalizována v kormidelně a na palubě optickým a akustickým varováním. Pokud se poplach nevypne, musí být automaticky předán do obytných prostor.
- 9.3.3.17.7 Na vstupu do prostoru s čerpadly musí být připevněn následující nápis:
Před vstupem do prostoru s čerpadly
přezkoušet nepřítomnost plynů a také dostatek kyslíku.
Dveře a vstupní otvory neotevírat bez svolení velitele plavidla.
Při poplachu ihned opustit prostor.
