Sdělení Ministerstva zahraničních věcí, kterým se doplňuje sdělení č. 159/1997 Sb., č. 186/1998 Sb., č. 54/1999 Sb. a č. 93/2000 Sb. m. s. o vyhlášení přijetí změn a doplňků „Přílohy A - Všeobecná ustanovení a ustanovení týkající se nebezpečných látek a předmětů“ a „Přílohy B - Ustanovení o dopravních prostředcích a o přepravě“ Evropské dohody o mezinárodní silniční přepravě nebezpečných věcí (ADR)

1. kde:

   Q = minimální požadovaný stupeň v krychlových metrech vzduchu za sekundu (m³/s) za normálních podmínek: 1 bar a 0°C (273 K);

   F = koeficient této hodnoty:

   pro neizolované nádrže F = 1;

   pro izolované nádrže F = U(649 - t)/13,6 avšak v žádném případě není menší než 0,25,

   kde:

   U = koeficient prostupu tepla v kW.m².K^-1 při 38 °C

   t = skutečná teplota látky během plnění (ve °C); pokud tato teplota není známa, budiž t = 15 °C;

   Udaná hodnota F výše uvedená pro izolované nádrže může být použita, pokud izolace splňuje požadavky uvedené v 6.7.2.12.2.4;

   A = celková plocha vnějšího povrchu nádrže ve čtverečných metrech

   Z = koeficient stlačitelnosti plynu za akumulační podmínky (pokud tento koeficient není znám, budiž Z rovno 1);

   T = absolutní teplota v Kelvinech (°C + 273) nad zařízením pro vyrovnávání tlaku za akumulační podmínky;

   L = utajené teplo výparnosti kapaliny, v kJ/kg, za akumulační podmínky;

   M = molekulární hmotnost vypouštěného plynu;

   C = konstanta odvozená z jedné z následujících vzorců jako funkce poměru k specifických tepel:

   1. kde:

      C_p = specifické teplo při konstantním tlaku; a

      C_v = specifické teplo při konstantním objemu.

   1. Pokud k > 1:

   1. Pokud k = 1 nebo k není znám:

      kde e je matematická konstanta 2,7183

   C může být též převzata z následující tabulky:

   k	C	k	C	k	C
   1,00	0,607	1,26	0,660	1,52	0,704
   1,02	0,611	1,28	0,664	1,54	0,707
   1,04	0,615	1,30	0,667	1,56	0,710
   1,06	0,620	1,32	0,671	1,58	0,713
   1,08	0,624	1,34	0,674	1,60	0,716
   1,10	0,628	1,36	0,678	1,62	0,719
   1,12	0,633	1,38	0,681	1,64	0,722
   1,14	0,637	1,40	0,685	1,66	0,725
   1,16	0,641	1,42	0,688	1,68	0,728
   1,18	0,645	1,44	0,691	1,70	0,731
   1,20	0,649	1,46	0,695	2,00	0,770
   1,22 1,24	0,652 0,656	1,48 1,50	0,698 0,701	2,20	0,793

(a) zůstat účinný při všech teplotách až do 649 °C; a

(b) být chráněn pláštěm s bodem tavení 700 °C nebo vyšším.

(a) Tlak (v barech nebo kPa) nebo teplota (ve °C), na které je nastaveno vypouštění;

(b) Dovolená tolerance vypouštěcího tlaku pro pružinová zařízení pro vyrovnávání tlaku;

(c) Referenční teplota odpovídající nastavenému tlaku pro průtržné kotouče;

(d) Dovolená tolerance teploty pro tavné prvky;

(e) Nastavená průtoková kapacita zařízení v normálních krychlových metrech vzduchu za sekundu (m³/s);

1. Pokud je to proveditelné, musí být uvedeny následující údaje:

(f) Jméno výrobce a příslušné katalogové číslo zařízení pro vyrovnávání tlaku.

(a) nádrž včetně všech spojovacích prvků jsou dobře chráněny proti úderům zvedacích vidlí; a

(b) vzdálenost mezi středy kapes pro zvedací vidlice je nejméně polovina maximální délky přemístitelné cisterny.

(a) Ochrana proti bočnímu nárazu, kterou mohou tvořit podélné výztuže chránící nádrž z obou stran na výškové úrovni jejího středu;

(b) Ochrana přemístitelné cisterny proti převrácení, kterou mohou tvořit výztužné prstence nebo výztuže upevněné napříč rámu;

(c) Ochrana proti nárazu zezadu, kterou může tvořit nárazník nebo rám;

(d) Ochrana nádrže proti poškození nárazem nebo převrácením použitím rámu ISO podle ISO 1496-3:1995.

(a) Výsledky zkoušky vhodného rámu uvedené v ISO 1496-3:1995;

(b) Výsledky první prohlídky a zkoušky uvedené v 6.7.2.19.3;

(c) Výsledky nárazové zkoušky uvedené v 6.7.2.19.1, je-li předepsána.

1. Association of American Railroads,
   Manual of Standards and Recommended Practices,
   Specifications for Acceptability of Tank Containers (AAR.600), 1992
2. Canadian Standards Association (CSA),
   Highway Tanks and Portable Tanks for the Transportation of Dangerous Goods(B620-1987)
3. Deutsche Bahn AG
   Zentralbereich Technik, Minden
   Portable tanks, longitudinal dynamic impact test
4. Société Nationale des Chemins de Fer Français
   C.N.E.S.T. 002-1966.
   Tank containers, longitudinal external stresses and dynamic impact tests
5. Spoornet, South Africa
   Engineering Development Centre (EDC)
   Testing of ISO Tank Containers
   Method EDC/TES/023/000/1991-06

(a) Po vyprázdnění, ale před vyčistěním, pro účely provedení příští požadované zkoušky nebo kontroly před znovu naplněním; a

(b) Pokud není jinak schváleno příslušným orgánem, pro období nepřekračující šest měsíců od data uplynutí platnosti poslední periodické kontroly nebo zkoušky, aby bylo připuštěno navrácení nebezpečných věcí k vlastní dispozici nebo recyklaci. Odvolávka na tuto výjimku musí být uvedena v přepravním dokumentu.

(a) Nádrž je zkontrolována na promáčknutí, korozi nebo odření, záhyby, zkroucení, vady ve svarech nebo jiné okolnosti, včetně úniku, které by mohly způsobit, že nádrž není bezpečná pro přepravu;

(b) Potrubí, ventily, ohřívací/chladící systém a těsnění jsou kontrolovány na zkorodované plochy, závady a jiné okolnosti, včetně úniku, které by mohly způsobit, že přemístitelná cisterna není bezpečnou pro plnění, vyprazdňování nebo přepravu;

(c) Zařízení pro těsnění uzavíratelných poklopů je provozuschopné a že zde není žádný únik uzavíratelných vík a těsnění;

(d) Chybějící nebo ztracené západky nebo šrouby na jakémkoli spojení příruby nebo slepé příruby jsou nahrazeny nebo utěsněny;

(e) Všechna pojistná zařízení a ventily jsou bez koroze, zkroucení a jakéhokoli poškození nebo vady, které by mohly zabránit jejich normální činnosti. Uzavírací zařízení a samočinné uzavírací ventily musí být uvedeny v činnost pro prokázání vlastní provozuschopnosti;

(f) Pokud je potažení, je zkontrolováno podle kriterií uvedených jeho výrobcem;

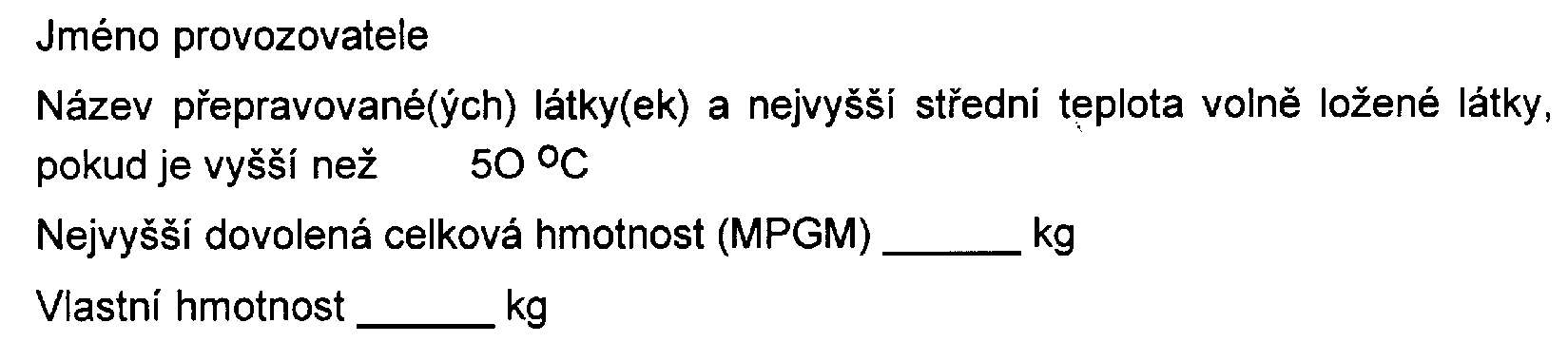

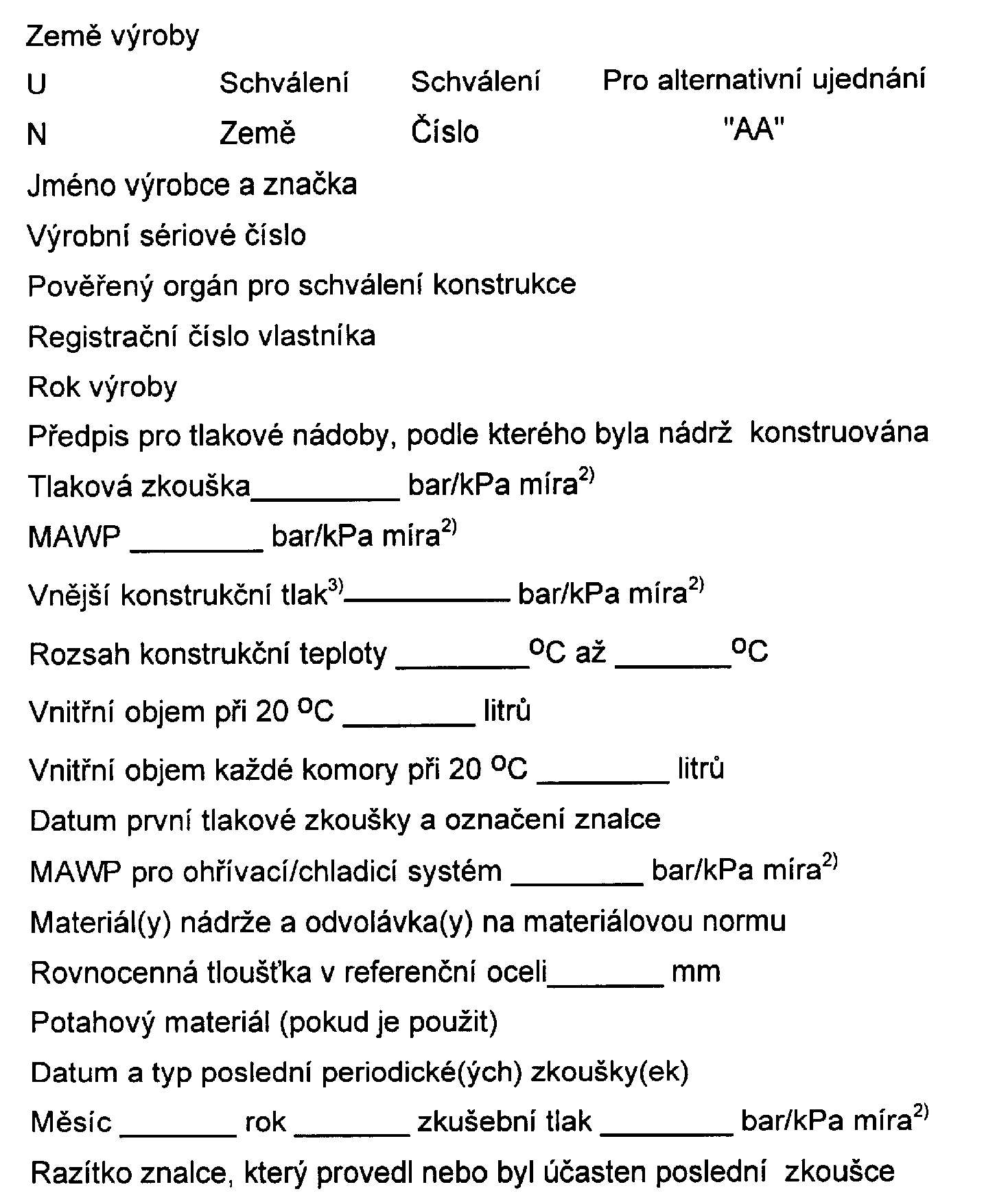

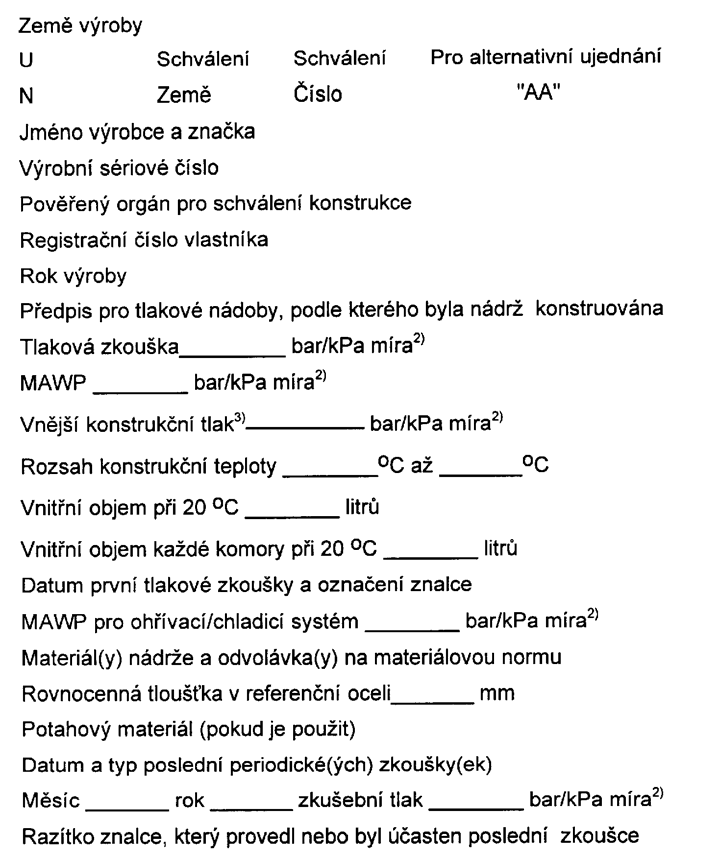

(g) Požadovaná označení na přemístitelné cisterně jsou čitelná a v souladu s příslušnými požadavky; a

(h) Rám, podpěry a zařízení pro zdvih přemístitelné cisterny jsou v uspokojivém stavu.

1. Pro účely tohoto oddílu:

   Přemístitelná cisterna znamená multimodální cisternu s vnitřním objemem větším než 450 litrů používanou pro přepravu nezchlazených zkapalněných plynů třídy 2. Přemístitelná cisterna zahrnuje nádrž s provozní výstrojí a konstrukční výstrojí nezbytnými pro přepravu plynů. Přemístitelnou cisternu musí být možno plnit a vyprazdňovat bez sejmutí konstrukční výstroje. Musí mít stabilizační členy vně nádrže a musí ji být možno zvedat v naplněném stavu. Musí být především konstruována pro zdvih na vozidlo nebo loď a musí být vybavena zarážkami, úchyty nebo příslušenstvím umožňujícím mechanickou manipulaci. Silniční cisternová vozidla, železniční cisternové vozy, nekovové cisterny a velké nádoby pro volně ložené látky (IBC), láhve na plyn a velké nádoby nejsou považovány za spadající do definice přemístitelných cisteren;

   Nádrž znamená část přemístitelné cisterny, která obsahuje nezchlazené zkapalněné plyny určené pro přepravu (vlastní cisterna), včetně otvorů a jejich uzávěrů, ale nezahrnuje provozní výstroj a konstrukční výstroj;

   Provozní výstroj znamená měřicí přístroje a plnicí, vyprazdňovací, větrací, pojistná a izolační zařízení;

   Konstrukční výstroj znamená výztužné, upevňovací, ochranné a stabilizační prvky vně nádrže;

   Nejvyšší dovolený provozní tlak (MAWP) znamená tlak, který nesmí být menší než nejvyšší z dále uvedených tlaků měřených na vrcholu nádrže v provozní poloze, avšak v žádném případě nesmí být nižší než 7 bar:

   (a) Nejvyšší dovolený efektivní přetlak v nádrži během plnění nebo vyprazdňování; nebo

   (b) Nejvyšší dovolený efektivní přetlak, pro který je nádrž konstruována, který musí být:

   (i) pro nezchlazený zkapalněný plyn uvedený v pokynu pro přemístitelné cisterny T50 v 4.2.4.2.6, MAWP (v barech) uvedený v pokynu pro přemístitelné cisterny T50 pro tento plyn;

   (ii) Pro ostatní nezchlazené zkapalněné plyny nejméně součet:

   1. - absolutní tlak par (v barech) nezchlazeného zkapalněného plynu při teplotní referenční teplotě mínus 1 bar; a
   2. - parciální tlak (v barech) vzduchu nebo jiných plynů ve volném prostoru stanoveném při konstrukční referenční teplotě a roztažnosti kapalné fáze a zvýšením střední teploty volně ložené látky t_r - t_f (t_f = teplota plnění, obvykle 15 °C, t_r = 50°C nejvyšší střední teplota volně ložené látky);
   1. Konstrukční tlak znamená tlak používaný pro výpočty požadovaný uznávaným předpisem pro tlakové nádoby. Konstrukční tlak musí být vyšší než nejvyšší z dále uvedených tlaků:

      (a) Nejvyšší dovolený efektivní přetlak v nádrži během plnění nebo vyprazdňování; nebo

      (b) Součet:

      (i) nejvyššího efektivního přetlaku, na který je nádrž konstruována, jak je stanoveno v b) v definici MAWP (viz výše); a

      (ii) tlaku kapaliny stanoveného na základě dynamických sil uvedených v 6.7.3.2.9, nejméně 0,35 bar;

   Zkušební tlak znamená nejvyšší přetlak ve vrcholu nádrže během tlakové zkoušky;

   Zkouška těsností znamená zkoušku nádrže a její provozní výstroje používající plyn do vnitřního tlaku nejméně 25 % MAWP;

   Nejvyšší dovolená celková hmotnost (MPGM) znamená součet vlastní hmotnosti přemístitelné cisterny a nejvyšší dovolené užitečné hmotnosti;

   Referenční ocel znamená ocel s mezí pevností v tahu 370 N/mm² a prodloužením při přetržení 27 %;

   Měkká ocel znamená ocel se zaručenou mezí pevností v tahu 370 N/mm² až 400 N/mm² a zaručeným nejmenším prodloužením při přetržení podle 6.7.3.3.3.3;

   Konstrukční rozmezí teplot pro nádrž musí být od - 40 °C do 50 °C pro nezchlazené zkapalněné plyny přepravované při klimatických podmínkách. Přísnější konstrukční teploty musí být uvažovány pro přemístitelné cisterny provozované v tvrdých klimatických podmínkách.

   1. Konstrukční referenční teplota znamená teplotu, při které tlak par obsahu je stanoven pro účely výpočtu MAWP. Konferenční referenční teplota musí být nižší než kritická teplota nezchlazeného zkapalněného plynu určeného pro přepravu, aby bylo zajištěno, že plyn zůstane vždy zkapalněný. Tato hodnota pro každý typ přemístitelné cisterny je tato:

      (a) Nádrž o průměru 1,5 metru nebo menším: 65°C;

      (b) Nádrž o průměru větším než 1,5 metru:

      (i) bez izolace nebo slunečního štítu: 60°C;

      (ii) se slunečním štítem (viz 6.7.3.2.12): 55°C; a

      (iii) s izolací (viz 6.7.3.2.12): 50°C;

   Plnicí hustota znamená průměrnou hmotnost nezchlazeného zkapalněného plynu na litr vnitřního objemu nádrže(kg/l). Plnicí hustota je uvedena v pokynu pro přemístitelné cisterny T50 v 4.2.4.2.6.

1. 6.7.3.2.1 Nádrže musí být zkonstruovány a vyrobeny podle požadavků předpisů pro tlakové nádoby uznávaných příslušným orgánem. Nádrže musí být vyrobeny z oceli vhodné pro tváření. Materiály musí v zásadě odpovídat národním nebo mezinárodním materiálovým normám. Pro svařované nádrže musí být použit pouze materiál, jehož svařitelnost byla plně prokázána. Svary musí být odborně provedeny a musí zaručovat úplnou bezpečnost. Pokud je to nezbytné z hlediska výrobního postupu nebo materiálů, nádrže musí být vhodně tepelně zpracovány pro zajištění přiměřené tuhosti ve svaru a v tepelně namáhaných zónách. Při volbě materiálu musí být vzato v úvahu rozmezí konstrukční teploty s přihlédnutím k nebezpečí křehkého lomu, namáhání korozívními trhlinami a odolnosti proti nárazu. Pokud je použita jemnozrnná ocel, zaručená mez průtažnosti musí být nejméně 460 N/mm² a zaručená hodnota meze pevnosti nejméně 725 N/mm² podle materiálové specifikace. Materiály přemístitelné cisterny musí být vhodné pro klimatické podmínky, v nichž mohou být přepravovány.
2. 6.7.3.2.2 Nádrže přemístitelných cisteren, spojovací prvky a potrubí musí být vyrobeny z materiálů, které jsou:

   (a) Značně imunní proti působení nezchlazeného(ých) zkapalněného(ých) plynu(ů); nebo

   (b) Značně netečné nebo neutralizované chemickou reakcí.

1. 6.7.3.2.3 Těsnění musí být vyrobena z materiálů snášenlivých s nezchlazeným(i) zkapalněným(i) plynem(y) určených k přepravě.
2. 6.7.3.2.4 Musí se zabránit dotyku mezi různými kovy, který by mohl mít za následek poškození galvanickým účinkem.
3. 6.7.3.2.5 Materiály přemístitelné cisterny, včetně jakýchkoli zařízení, těsnění a příslušenství nesmí nepříznivě ovlivnit nezchlazené zkapalněné plyny určené k přepravě v přemístitelné cisterně.
4. 6.7.3.2.6 Přemístitelné cisterny musí být konstruovány a vyrobeny s podporami pro bezpečnou základnu během přepravy a vhodnými zvedacími a spouštěcími upevňovacími prvky.
5. 6.7.3.2.7 Přemístitelné cisterny musí být konstruovány tak, aby odolaly beze ztráty obsahu nejméně vnitřnímu tlaku způsobenému obsahem a statickým, dynamickým a tepelným zatížením během normálních podmínek manipulace a dopravy. Konstrukce musí prokázat, že únavové účinky způsobené opakovanými těmito namáháními v průběhu očekávané životnosti přemístitelné cisterny byly vzaty v úvahu.
6. 6.7.3.2.8 Nádrže musí být konstruovány tak, aby odolaly vnějšímu tlaku (přetlaku) nejméně 0,4 bar nad vnitřním tlakem bez trvalé deformace. Jestliže je nádrž vystavena značnému podtlaku před plněním nebo během vyprazdňování, musí být konstruována tak, aby odolala vnějšímu přetlaku nejméně 0,9 bar nad vnitřním tlakem a musí být zkoušena při tomto tlaku.
7. 6.7.3.2.9 Přemístitelné cisterny a jejich upevnění musí při nejvyšším dovoleném zatížení být schopny absorbovat následující jednotlivé statické síly:

   (a) Ve směru jízdy: dvojnásobek MPGM násobená zemským zrychlením (g)⁴⁾;

   (b) Vodorovně kolmo na směr jízdy: MPGM (pokud směr jízdy není jasně určen, síly musí být rovnocenné dvojnásobku MPGM) násobené zemským zrychlením (g)⁴⁾;

   (c) Svisle vzhůru: MPGM násobená zrychlením (g)⁴⁾; a

   (d) Svisle dolů: dvojnásobek MPGM (celkové zatížení včetně účinku gravitace) násobené zemským zrychlením (g)⁴⁾.

1. 6.7.3.2.10 U každé ze sil v 6.7.2.2.12 musí být zachován koeficient bezpečnosti takto:

   (a) Pro kovy mající výrazně definovanou mez průtažnosti koeficient 1,5 ve vztahu k mezi průtažnosti; nebo

   (b) Pro kovy nemající výrazně definovanou mez průtažnosti koeficient 1,5 ve vztahu k zaručeným 0,2 % prokázané průtažnosti a pro austenitické oceli 1 % prokázané průtažnosti.

1. 6.7.3.2.11 Hodnoty meze pevnosti nebo prokázané pevnosti musí být hodnoty podle národních a mezinárodních materiálových norem. Pokud jsou používány austenitické oceli, stanovené nejnižší hodnoty meze pevnosti nebo prokázané pevnosti podle materiálových norem mohou být zvýšeny o 15 %, pokud tyto vyšší hodnoty jsou ověřeny v materiálových kontrolních osvědčeních. Pokud neexistuje žádná materiálová norma pro daný materiál, hodnota meze pevnosti nebo prokázané pevnosti musí být schválena příslušným orgánem.
2. 6.7.3.2.12 Pokud nádrže určené pro přepravu nezchlazených zkapalněných plynů jsou vybaveny tepelnou izolací, systémy tepelné izolace musí splňovat následující požadavky:

   (a) Musí tvořit plášť pokrývající nejméně jednu třetinu avšak nejvýše jednu polovinu horního povrchu nádrže a oddělena od nádrže vzduchovou vrstvou o výšce asi 40 mm; a

   (b) Musí tvořit úplné potažení přiměřené tloušťky izolačních materiálů tak, aby se zabránilo prostupu vlhkosti a poškození za normálních podmínek přepravy a prostupu tepla většímu než 0,67 W.m^-2.k^-1;

   (c) Pokud ochranné opláštění je tak uzavřeno, že je plynotěsné, zařízení musí být provedeno tak, aby zabránilo jakémukoli tlaku vyvíjenému v izolační vrstvě v případě nedostatečné plynotěsnosti nádrže a její výstroje;

   (d) Tepelná izolace nesmí znesnadnit přístup ke spojovacím prvkům a vypouštěcím zařízením.

1. 6.7.3.2.13 Přemístitelné cisterny určené pro přepravu hořlavých zchlazených zkapalněných plynů musí být možno elektricky uzemnit.

1. 6.7.3.3.1 Nádrže musí být kruhového průřezu.
2. 6.7.3.3.2 Nádrže musí být zkonstruovány a vyrobeny tak, aby odolaly zkušebnímu tlaku nejméně 1,3 násobku konstrukčního tlaku. Konstrukce nádrže musí brát v úvahu minimální hodnoty MAWP v pokynu pro přemístitelné cisterny T50 v 4.2.4.2.6 pro každý nezchlazený zkapalněný plyn určený k přepravě. Pozornost se musí věnovat požadavkům na minimální tloušťku nádrže pro nádrže uvedené v 6.7.3.4.
3. 6.7.3.3.3 Pro oceli vykazující zřetelnou mez pevnosti nebo charakterizované zaručenou prokázanou pevností (0,2 % prokázané pevnosti obecně nebo 0.1 % prokázané pevnosti pro austenitické oceli) primární povrchové napětí σ v nádrži nesmí překročit 0,75 Re nebo 0,50 Rm, která z nich je nižší, při zkušebním tlaku, kde:
   1. Re = výrazná mez průtažnosti v N/mm² nebo 0,2 % prokázané průtažnosti nebo pro austenitické ocele 1 % prokázané průtažnosti;
   2. Rm = zaručená minimální pevnost v tahu v N/mm²
   3. 6.7.3.3.3.1 Použité hodnoty Re a Rm musí být stanoveny jako nejmenší hodnoty podle národních a mezinárodních materiálových norem. Pokud je použita austenitická ocel, stanovené nejnižší hodnoty pro Re a Rm podle materiálových norem mohou být zvýšeny až o 15%, jestliže vyšší hodnoty jsou ověřeny v materiálové kontrolním osvědčení. Neexistují-li žádné materiálové normy pro daný kov, použité hodnoty Re a Rm musí být schváleny příslušným orgánem nebo jím pověřeným orgánem.
   4. 6.7.3.3.3.2 Oceli, které mají poměr Re/Rm větší než 0,85, nejsou dovoleny pro výrobu svařovaných nádrží. Hodnoty Re a Rm použité pro stanovení tohoto poměru musí být hodnoty uvedené v materiálovém kontrolním osvědčení.6.7.3.3.3.3. Oceli použité pro konstrukci nádrží musí mít prodloužení při přetržení v % nejméně 10000/Rm s absolutním minimem 16 % pro jemnozrnné oceli a 20 % pro ostatní oceli.
   5. 6.7.3.3.3.3 Pro účely stanovení skutečných hodnot materiálů je třeba dodat, že pro plášťový materiál osa vzorku kovu pro zkoušku pevnosti musí být v pravém úhlu (kolmá) ke směru stáčení. Stálé prodloužení při přetržení musí být měřeno na zkušebních vzorcích v pravoúhlých příčných řezech v souladu s ISO 6892:1998 používající 50 mm délky měření.

1. 6.7.3.4.1 Minimální tloušťka stěny musí být větší než tloušťka stanovena takto:

   (a) Minimální tloušťka stěny stanovená podle požadavků 6.7.3.4; a

   (b) Minimální tloušťka stěny stanovená s uznávanými předpisy pro tlakové nádoby včetně požadavků v 6.7.3.3.

1. 6.7.3.4.2 Cylindrické části, konce (dna) a kryty uzávěrů nádrží o průměru nejvýše 1,80 m nesmí mít tloušťku menší než 5 mm v referenční oceli nebo rovnocennou tloušťku v použité oceli. Nádrže o průměru větším než 1,80 m nesmí mít tloušťku menší než 6 mm v referenční oceli nebo rovnocennou tloušťku v použité oceli.
2. 6.7.3.4.3 Cylindrické části, konce (dna) a kryty uzávěrů nádrží nesmí mít tloušťku menší než 4 mm bez ohledu na materiál konstrukce.
3. 6.7.3.4.4 Rovnocenná tloušťka oceli jiná než předepsaná pro referenční ocel v 6.7.3.4.2 musí být stanovena podle tohoto vzorce:
   1. kde:
      1. e₁ = požadovaná rovnocenná tloušťka (v mm) použité oceli;
      2. e₀ = minimální tloušťka (v mm) referenční oceli uvedená v 6.7.3.4.2;
