| podélný rozsah: | nejméně 0,10 L, avšak ne méně než 5,00 m, | |||
| příčný rozsah: | 0,79 dovnitř od boku plavidla pod přímým úhlem k diametrální linii na úrovni roviny ponoru při maximálním ponoru nebo, pokud je to vhodné, vzdálenost povolenou oddílem 9.3.4, sníženou o 0,01 m; | |||
| svislý rozsah: | neohraničený od základní roviny vzhůru. |
(f) Pokud bude seznam látek pro plavidlo podle 1.16.1.2.5 zahrnovat látky, které vyžadují zajištění proti explozi v souladu se sloupcem (17) tabulky C kapitoly 3.2, a výklenek bude hlubší než 0,50 m, musí být vybaven vestavěným systémem detekce plynů, který díky čidlům okamžitého měření automaticky ukazuje přítomnost hořlavých plynů a aktivuje optický a akustický alarm, když koncentrace plynu dosáhne 20 % dolní meze výbušnosti nákladu nebo 20 % hodnoty dolní meze výbušnosti n-hexanu, podle toho, která hodnota je kritičtější. Čidla tohoto systému musí být umístěna ve vhodných polohách ve spodní části výklenku.
Měření musí probíhat nepřetržitě;
Akustická a optická poplašná zařízení musí být instalována v kormidelně a při spuštění alarmu musí být odstaven systém nakládky a vykládky; Jakákoli porucha systému detekce plynu musí být okamžitě signalizována v kormidelně a na palubě optickým a akustickým varováním.
Pokud se poplach nevypne, musí být automaticky předán do obytných prostor.
- 9.3.2.11.3 (a) Nákladní tanky musí být odděleny kofrdamem s minimální šířkou 0,60 m od strojoven, provozních a obytných prostor pod palubou mimo oblast nákladu nebo pokud tyto prostory na plavidle chybí, tak musí být odděleny od konců plavidla. Pokud jsou nákladní tanky postaveny v jednom úložném prostoru, musí být vzdáleny minimálně 0,50 m od koncových přepážek úložného prostoru. V takovém případě se koncová přepážka třídy „A-60“, jak je definována v SOLAS 74, kapitola II-2, předpis 3, považuje za ekvivalent koferdamu. Odstup 0,50 m smí u tlakových tanků být zmenšen na 0,20 m.
(b) Úložné prostory, kofrdamy a nákladní tanky musí být možné přezkušovat.
(c) Všechny prostory v oblasti nákladu musí být větratelné. Musí být možné kontrolovat, že v nich není žádný plyn.
- 9.3.2.11.4 Přepážky, které ohraničují nákladní tanky, kofrdamy a úložné prostory musí být vodotěsné. Nákladní tanky a přepážky ohraničující oblast nákladu nesmějí mít žádné otvory nebo průchody pod palubou.
V přepážce mezi strojovnou a kofrdamem nebo služebním prostorem v oblasti nákladu nebo mezi strojovnou a úložným prostorem smějí být průchody, pokud odpovídají ustanovením uvedeným v 9.3.2.17.5.
V přepážce mezi nákladním tankem a prostorem s čerpadly pod palubou smějí být průchody, pokud odpovídají ustanovením uvedeným v 9.3.2.17.6. V přepážkách mezi nákladními tanky smějí být průchody, pokud jsou nakládací-vykládací potrubí opatřena uzavíracími zařízeními na nákladním tanku, z něhož vycházejí. Tato uzavírací zařízení se musí uvádět do činnosti z paluby.
- 9.3.2.11.5 Dvojité boky a dvojitá dna smí být v oblasti nákladu zřízeny pouze pro příjem balastní vody. Dvojitá dna smí být zařízena jako palivové tanky, pouze pokud splňují předpisy 9.3.2.32.
- 9.3.2.11.6 (a) Kofrdam, střední část kofrdamu nebo jiný prostor pod palubou v oblasti nákladu, smí být zařízeny jako provozní prostor, pokud jsou stěny, které jej ohraničují, vedeny kolmo až na dno. Tento provozní prostor smí být přístupný jenom z paluby
(b) Takový provozní prostor musí být s výjimkou přístupových a větracích otvorů vodotěsný.
(c) V provozním prostoru, jmenovaném v bodě a), nesmí být žádné nakládací a vykládací potrubí.
V prostoru s čerpadly pod palubou smí být nakládací a vykládací potrubí, pokud tento prostor plně odpovídá předpisům 9.3.2.17.6.
- 9.3.2.11.7 U plavidel s dvojitou obšívkou se spojeným integrovaným nákladním tankem musí být minimální vzdálenost mezi bokem plavidla a boční stěnou nákladního tanku 1,00 m. Zmenšení této vzdálenosti na 0,80 m je dovoleno jen tehdy, jestliže jsou oproti dimenzovaným předpisům podle stavebního předpisu klasifikační společnosti provedena následující zesílení:
(a) zvýšení tloušťky okrajnice o 25 %;
(b) zvýšení tloušťky bočních stěn o 15 %;
(c) uspořádání podélného systému výztuží na boku plavidla, přičemž výška žebra nesmí být menší než 0,15 m a podélné výztuže musí mít průřez alespoň 7,00 cm2.
(d) boční nebo podélné vyztužení je provedeno pomocí rámů, které jsou podobné dnovým pražcům s odlehčením a jsou umístěny ve vzdálenosti maximálně 1,80 m. Tyto vzdálenosti mohou být zvětšeny, pokud je konstrukce odpovídajícím způsobem zesílena.
Při stavbě plavidla s příčným systémem vyztužení musí být namísto písmene c) umístěn podélný výztužný systém. Vzdálenost podélných výztuží nesmí být větší než 0,80 m a výška bočních výztuží nesmí být při úplném napojení na žebra menší než 0,15 m. Průřez nesmí být stejně jako u písmene c) menší než 7,00 cm2. Jsou-li žebra volně vystřižena, musí být výška palubního ochozu zvětšena o výšku výřezu výztuže.
Výška dvojitého dna musí být v průměru minimálně 0,70 m, avšak na žádném místě nesmí být menší než 0,60 m.
Pod čerpacími jímkami smí být světlost snížena na 0,50 m.
Připouštějí se alternativní varianty stavby v souladu s oddílem 9.3.4.
- 9.3.2.11.8 Pokud stavba probíhá za použití nezávislých nebo chlazených tanků, pak pro dvojité boky úložného prostoru platí minimální výška 0,80 m a pro dvojité dno úložného prostoru minimální výška 0,60 m.
- 9.3.2.11.9 Provozní prostory, které se nacházejí v oblasti nákladu pod palubou, musí být uspořádány takovým způsobem, aby byly dobře přístupné a aby v nich obsažená provozní zařízení mohla být bezpečně obsluhována osobami, které mají osobní ochranné vybavení. Musí být postaveny takovým způsobem, aby z nich bylo možné bez zvláštních potíží vyprostit zraněné osoby a osoby v bezvědomí, případně s pomocí pevně zabudovaných zařízení.
- 9.3.2.11.10 Kofrdamy, dvojité boky, dvojitá dna, nákladní tanky, úložné prostory a jiné prostory, do kterých se vstupuje v oblasti nákladu, musí být uspořádány takovým způsobem, aby je bylo možné přiměřeně a kompletně uklízet a kontrolovat. S výjimkou dvojitých boků a dvojitého dna, pokud nemají žádnou společnou stěnu s nákladními tanky, musí vstupní otvory být zhotoveny tak, aby do prostoru mohla bez jakékoliv újmy vstoupit nebo tento opustit osoba s dýchacím přístrojem. Nejmenší velikost otvoru: 0,36 m2; nejmenší boční délka: 0,50 m. Vstupní otvory musí být postaveny takovým způsobem, aby z nich bylo možné bez zvláštních potíží vyprostit zraněné osoby a osoby v bezvědomí, případně s pomocí pevně zabudovaných zařízení. Odstup mezi zesíleními ve shora uvedených prostorech nesmí být menší než 0,50 m. Ve dvojitém dně smí tento odstup být zmenšen na 0,45 m.
Nákladní tanky smí být opatřeny kulatým otvorem s minimálním průměrem 0,68 m.
- 9.3.2.12 Větrání
- 9.3.2.12.1 V každém úložném prostoru musí být dva otvory, jejichž rozměr a uspořádání jsou takové, aby větrání na každém místě prostoru bylo účinné. Pokud tyto otvory neexistují, musí být možné úložné prostory inertizovat nebo plnit suchým vzduchem.
- 9.3.2.12.2 Dvojité boky a dvojité dno v oblasti nákladu, které nejsou zřízeny za účelem balastování a eventuální existující kofrdamy mezi strojovnami a prostory s čerpadly musí být větratelné větracími zařízeními.
- 9.3.2.12.3 (a) Služební prostor umístěný v oblasti nákladu pod palubou musí být vybaven systémem ventilace. Kapacita větráků musí být dostatečná pro zajištění 20 kompletních výměn vzduchu za hodinu na základě objemu služebního prostoru.
Ventilační odsávací šachty musí sahat až do výšky 50 mm nad podlahou služebního prostoru. Vzduch musí být přiváděn potrubím v horní části služebního prostoru.
(b) Pokud bude seznam látek pro plavidlo podle bodu 1.16.1.2.5 zahrnovat látky, které vyžadují zajištění proti explozi v souladu se sloupcem (17) tabulky C kapitoly 3.2, musí být přívody vzduchu umístěny nejméně 2,00 m nad palubou, ve vzdálenosti nejméně 2,00 m od otvorů tanku a 6,00 m od výpustí pojistných ventilů.
Prodlužovací potrubí, které může být nezbytné, může být zavěšené. Obytné a provozní prostory musí být větratelné.
- 9.3.2.12.4 (a) Obytné prostory, kormidelna a služební prostory musí být vybaveny větráním.
(b) Systém větrání v takových prostorech musí splňovat následující požadavky:
(i) Sací otvory musí být umístěny co nejdále, a minimálně 6,00 m od chráněné oblasti, a minimálně 2,00 m nad palubou;
(ii) V prostorech se může udržovat přetlak nejméně 0,1 kPa (0,001 bar);
(iii) Je zabudováno poplašné zařízení pro případ poruchy;
(iv) Větrací systém, včetně poplašného zařízení pro případ poruchy, musí být minimálně typ „omezené riziko výbuchu”;
(v) Systém detekování plynu odpovídající níže uvedeným podmínkám 1 až 4 je připojen na větrací systém:
- 1. Je vhodný pro použití minimálně v zóně 1, výbušné skupině IIC a teplotní třídě T6;
- 2. Je vybaven čidly:
- • Na sacích otvorech větracího systému; a
- • Přímo pod vrchní hranou prahu vstupních dveří;
- 3. Jeho čas t90 je nižší nebo se rovná 4 s;
- 4. Měření musí být neustálé;
(vi) V provozních prostorách je větrací systém napojen na nouzové osvětlení, které musí být minimálně typ „omezené riziko výbuchu”;
Toto nouzové osvětlení není nutné, pokud je osvětlení v provozních prostorách minimálně typu „omezené riziko výbuchu”;
(vii) Sání větracího systému a instalací a zařízení, která nesplňují požadavky uvedené v 9.3.2.51 (a) a (b) a 9.3.2.52.1 musí být uzavřeno, pokud je dosaženo koncentrace, která se rovná 20% dolní meze výbušnosti n-Hexanu;
Vypínání musí být v obytných prostorách a v prostoru kormidelny viditelně a slyšitelně signalizováno;
(viii) V případě selhání větracího systému nebo instalací detekce plynu v obytných prostorách, musí být vypnuty instalace a zařízení v ubytovacích prostorách, které nesplňují požadavky uvedené v 9.3.2.51 (a) a (b) a 9.3.2.52.1
Porucha musí být signalizována v obytných prostorech, kormidelně a na palubě vizuálními a zvukovými signály;
(ix) V případě selhání větracího systému nebo instalací detekce plynu v kormidelně nebo služebních prostorech, musí být vypnuty instalace a zařízení v těchto prostorech, které nesplňují požadavky uvedené v 9.3.2.51 (a) a (b) a 9.3.2.52.1;
Porucha musí být viditelně a slyšitelně signalizována v prostoru kormidelny a na palubě; Pokud se poplach nevypne, musí být automaticky předán do obytných prostor;
(x) Jakékoli vypnutí musí nastat okamžitě a automaticky a, je-li to nutné, musí aktivovat nouzové osvětlení;
Zařízení automatického vypínání je nastaveno tak, aby k automatickému vypnutí nedošlo v době, kdy plavidlo pluje;
(c) Pokud v prostoru není větrací systém nebo větrací systém prostoru nesplňuje všechny požadavky uvedené výše v (b), instalace nebo zařízení přítomná v takovém prostoru mohou, pokud jsou zapnutá, dát vzniknout povrchovým teplotám vyšším než uvedeným v 9.3.2.51 (a) a (b) nebo která nesplňují požadavky uvedené v 9.3.2.52.1, musí být možné je vypnout.
- 9.3.2.12.5 (Vypuštěno)
- 9.3.2.12.6 Na větracích otvorech musí být umístěny tabulky uvádějící podmínky, za nichž mají být otvory uzavřeny. Všechny větrací otvory obytných prostor, kormidelny a služebních prostor vedoucí do venkovního prostoru mimo nákladový prostor musí být vybaveny zařízeními trvale upevněnými podle bodu 9.3.2.40.2.2 (c), která umožňují jejich rychlé uzavření. Musí být jasné, zda jsou otevřené nebo zavřené.
Tyto větrací otvory musí být umístěny nejméně 2,00 m od oblasti nákladu.
V této oblasti mohou být umístěny větrací otvory služebních prostor v oblasti nákladu.
- 9.3.2.12.7 (Vypuštěno)
- 9.3.2.13 Stabilita (obecně)
- 9.3.2.13.1 Musí být prokázána dostatečná stabilita včetně stability v poškozeném stavu.
- 9.3.2.13.2 Základní hodnoty pro výpočet stability - hmotnost prázdného plavidla a poloha těžiště hmotnosti - musí být určeny buď pomocí nakláněcího pokusu nebo detailním výpočtem hmotnosti. Přitom se musí ověřit hmotnost prázdného plavidla měřením ponoru, přičemž se vypočtená hmotnost nesmí lišit více než o ±5 % od hodnoty hmotnostního výtlaku určené ze změřeného ponoru.
- 9.3.2.13.3 Musí být prokázána dostatečná stabilita v nepoškozeném stavu pro všechna stádia nakládky a vykládky a pro konečný stav naložení pro všechny relativní hustoty přepravovaných látek uvedených v seznamu látek připuštěných k přepravě v plavidle podle 1.16.1.2.5.
Pro každou nakládací operaci je třeba vzít v úvahu skutečná plnění a zaplavení nákladních cisteren, balastních nádrží a komor, nádrží na pitnou vodu a na odpad a nádrží obsahujících produkty pro provoz plavidla, plavidlo musí splňovat požadavky na nepoškozenou a poškozenou stabilitu.
Mezistavy během operací musí být též vzaty v úvahu.
Musí být prokázána dostatečná stabilita pro každou provozní, nakládací a balastní podmínku v knížce stability schválená relevantní klasifikační společností, která zařadila plavidlo. Jestli je to nepraktické pro předběžnou kalkulaci provozních, nakládacích a balastních podmínek, nakládací zařízení schválené uznanou klasifikační společností, která klasifikuje plavidlo, musí být instalováno a použito, které je uvedeno v knížce stability.
- POZNÁMKA: Knížka stability musí být ve formě srozumitelné pro odpovědného velitele a obsahovat následující údaj:
Všeobecný popis plavidla:
- - Všeobecné uspořádání a plány kapacity udávající schválené použití oddílů a prostor (nákladní nádrže, sklady, ubytování atd.);
- - Nákres uvádějící polohu značek ponoru ve vztahu ke kolmicím plavidla;
- - Schéma podpalubních balastních čerpacích a ochranných systémů zaplavení;
- - Hydrostatické křivky nebo tabulky odpovídající konstrukčnímu vyvážení, a pokud se významné vyvažovací úhly předpokládají během normálního provozu plavidla, křivky nebo tabulky odpovídající takovému stupni vyvážení musí být uvedeny;
- - Příčné křivky nebo tabulky stability vypočtené na volném vyvažovacím základě, pro stupně přemístění a vyvážení předvídané v normálních provozních podmínkách, s uvedením objemu, který byl uvažován pro výtlak;
- - Cisternové tabulky nebo křivky ukazující kapacity, těžiště a údaj o volném prostoru všech nákladních nádrží, balastních nádrží a komor, nádrží na pitnou vodu a odpadní vodu a nádrží obsahující produkty pro provoz plavidla;
- - Nezbytné údaje (hmotnost a těžiště) vycházející z odchylné zkoušky nebo měření vlastní hmotnosti v kombinaci dílčím vážením hmotnosti nebo jinými přípustnými měřeními. Kde jsou výše uvedené informace odvozeny ze sesterského plavidla, odvolávka na sesterské plavidlo musí být jasně uvedena a kopie zprávy o schválené odchylné zkoušce relevantního sesterského plavidla musí být zahrnuta;
- - Kopie zprávy o schválené zkoušce musí být zahrnuta do knížky stability.
- - Provozní nakládací podmínky s relevantními podrobnými údaji, jako:
- - Nezbytné údaje, plnění nádrží, sklady, posádka a jiné relevantní části na palubě (hmotnost a těžiště každé relevantní čísti na palubě, momenty volného povrchu pro kapalné náklady);
- - Ponory středu plavidla a při kolmicích;
- - Metacentrická výška korigovaná pro účinek volných povrchů;
- - Hodnoty směrové páky a křivka;
- - Podélné ohybové momenty a smykové síly na čitelných bodech;
- - Informace o otvorech (umístění, typ těsnosti, prostředky uzávěrů); a
- - Informace pro velitele.
- - Výpočet vlivu balastní vody na stabilitu s informací, jestli pevně zabudované hladinoměry pro balastní nádrže a prostory musí být instalovány nebo jestli balastní nádrže nebo prostory musí být úplně plné nebo úplně prázdné, pokud je to jinak.
- 9.3.2.13.4 Plovatelnost v poškozeném stavu musí být prokázána pro nejnepříznivější stav naložení. K tomuto účelu musí být předložen vypočtený důkaz dostatečné stability pro kritické mezistavy a pro konečný stav zaplavení.
- 9.3.2.14 Stabilita (v nepoškozeném stavu)
- 9.3.2.14.1 Požadavky na stabilitu v poškozeném stavu, vyplývající z výpočtu zaplavení, nesmí být překročeny.
- 9.3.2.14.2 Pro plavidla s nákladními tanky o šířce větší než 0,70 B musí být podán důkaz, že byly dodrženy následující požadavky na stabilitu:
(a) V pozitivní ploše křivky ramene stability až do zanoření prvního nevodotěsného otvoru musí být rameno stability (GZ) nejméně 0,10 m;
(b) Obsah pozitivní plochy křivky ramene stability až do zanoření prvního nevodotěsného otvoru a v každém případě až do úhlu náklonu s 27° musí být nejméně 0,024 m.rad;
(c) Výška metacentra (GM) musí být nejméně 0,10 m.
Tyto podmínky musí být splněny, přičemž je nutno pamatovat na vliv všech volných hladin v tancích pro všechny fáze nakládky a vykládky.
- 9.3.2.14.3 Rozhodující pro plavidlo je přísnější z požadavků 9.3.2.14.1 a 9.3.2.14.2.
- 9.3.2.15 Stabilita (v případě poškození)
- 9.3.2.15.1 Pro případ poškození je třeba zohlednit následující:
(a) rozsah poškození na jednom boku plavidla:
(b) rozsah poškození dna:
podélný rozsah: minimálně 0,10 L, avšak ne méně než 5,00 m, příčný rozsah: 3,00 m, svislý rozsah: 0,59 m vzhůru od základny kromě sacích jímek. (c) Všechny přepážky, spadající do oblasti poškození se považují za proražené, to znamená, že dělení přepážkami na úseky musí být voleno tak, aby bylo plavidlo plavby schopné i po zaplavení dvou nebo více přímo za sebou ležících úseků.
- Přitom se musí dbát na následující:
- - při poškození dna se považují i úseky ležící vedle sebe napříč plavidla za zaplavené;
- - spodní hrany vodotěsně neuzavíratelných otvorů (např. dveří, oken, palubních poklopů), musí v konečné fázi zaplavení ležet nejméně 0,10 m nad rovinou ponoru;
- - všeobecně se musí počítat s 95 % rozsahem zatopení. Je-li výpočtem prokázáno, že střední zaplavení v kterémkoli prostoru je menší než 95 %, může být dosazena vypočtená hodnota.
- Dosazují se však následující minimální hodnoty:
- strojovny 85 % - prostory pro posádku 95 % - dvojité dno, olejové nádrže, balastní nádrže, atd. podle toho, zda je dle jejich určení lze považovat při maximálním ponoru za plné nebo prázdné 0 nebo 95 %. Pro hlavní strojovnu stačí prokázat schopnost plavby jen pro stav zaplavení jednoho úseku, t.j. konečné přepážky strojovny se nepovažují za poškozené.
- Přitom se musí dbát na následující:

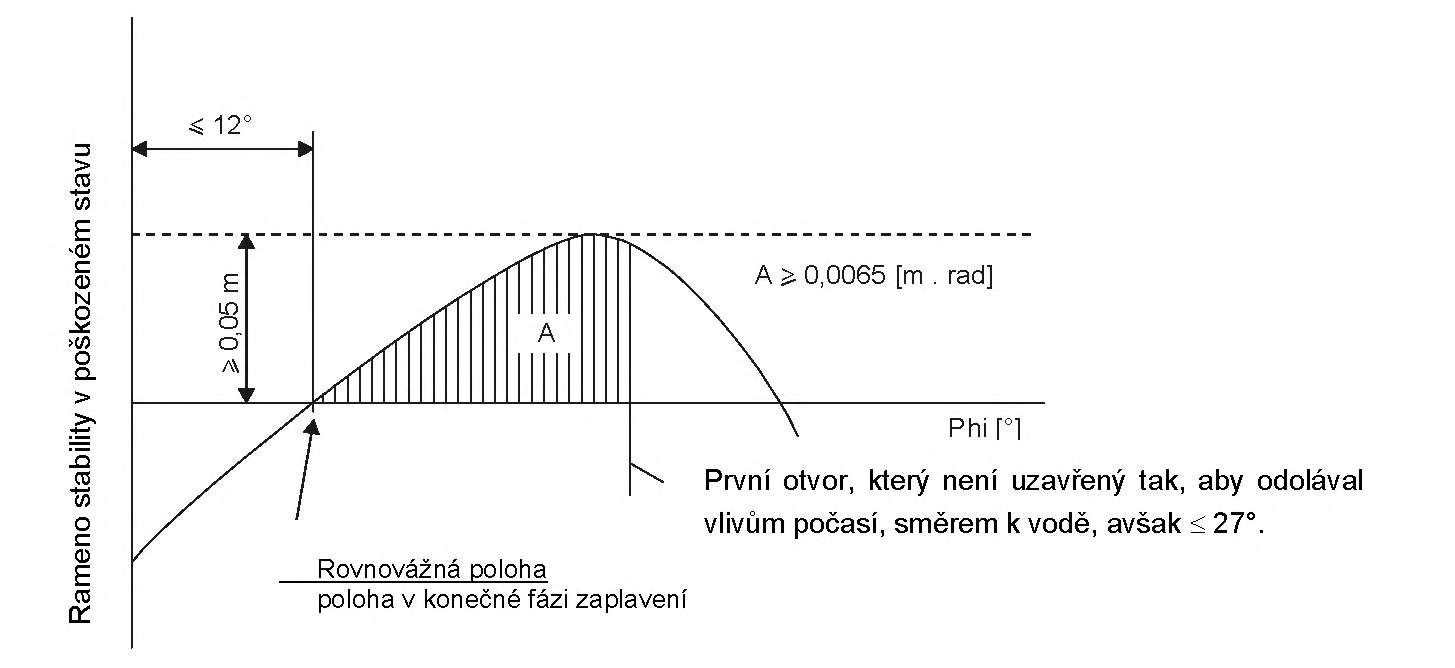

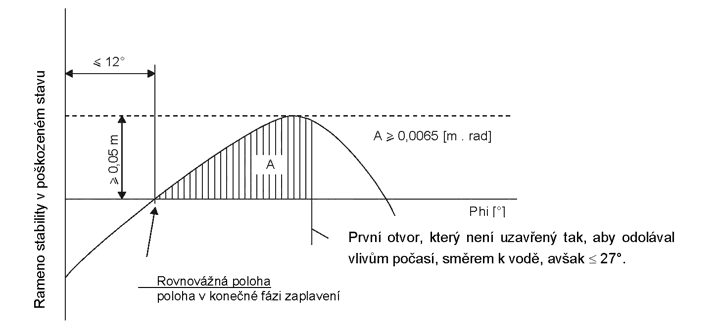

- 9.3.2.15.2 Náklon plavidla v rovnovážné poloze (konečný sklon plavidla) nesmí přesahovat 12°. Otvory, které nejsou vodotěsně uzavíratelné, se mohou zanořovat teprve až po dosažení rovnovážné polohy. Pokud se zanořují dříve, považují se k nim příslušné prostory při poškození za zaplavené.
Nad rovnovážnou polohu musí pozitivní positivní oblast křivky vztyčeného ramene stability vykazovat ≥ 0,05 m ve spojení s plochou ≥ 0,0065 m.rad. Minimální hodnoty stability musí být dodrženy až do zanoření prvních otvorů, které nejsou uzavřeny tak, aby odolávaly vlivům počasí, avšak před úhlem náklonu ≤ 27°. Zanoří-li se tyto otvory dříve, je třeba k nim náležící prostory při výpočtu považovat za zatopené.
- 9.3.2.15.3 Pokud otvory, jimiž mohou být dodatečně zaplaveny nepoškozené prostory, mohou být vodotěsně uzavřeny, musí tato uzavírací zařízení být odpovídajícím způsobem popsána.
- 9.3.2.15.4 Pokud jsou provedeny otvory pro přepouštění nebo zatopení pro snížení asymetrie, musí dojít k vyrovnání během 15 minut, pokud se v mezistavech prokáží dostatečné hodnoty stability v poškozeném stavu.
- 9.3.2.15.1 Pro případ poškození je třeba zohlednit následující:
- 9.3.2.16 Prostory strojovny
- 9.3.2.16.1 Spalovací motory pro provoz plavidla, jakož i spalovací motory pomocných strojů, musí být umístěny mimo oblast nákladu. Přístup a další otvory do těchto prostor musí být umístěny v minimální vzdálenosti 2,00 m od oblasti nákladu.
- 9.3.2.16.2 Strojovny musí být přístupné z paluby plavidla. Přístupy nesmí být nasměrovány k oblasti nákladu. Pokud nejsou dveře umístěny do výklenku, jehož hloubka odpovídá alespoň šířce dveří, musí být závěsy dveří obráceny k oblasti nákladu.
- 9.3.2.17 Obytné a provozní prostory
- 9.3.2.17.1 Obytné prostory a kormidelna musí ležet mimo oblast nákladu před první kolmou rovinou vpředu nebo za nejzazší kolmou rovinou pod palubou se nacházející části oblasti. Okna kormidelny, která jsou umístěna minimálně 1,00 m nad podlahou kormidelny, smí být nakloněna dopředu.
- 9.3.2.17.2 Přístupy k prostorám a otvorům v nástavbách nesmí být nasměrovány k oblasti nákladu. Závěsy dveří, které se otevírají směrem ven a nejsou umístěny do výklenku, jehož hloubka odpovídá alespoň šířce dveří, musí být obráceny k oblasti nákladu.
- 9.3.2.17.3 Přístupy z paluby a otvory prostor do volného prostoru musí být možné uzavírat. Na přístupu do těchto prostor musí být připevněno následující upozornění:
BĚHEM NAKLÁDKY, VYKLÁDKY A ODPLYNOVÁNÍ
NEOTEVÍRAT BEZ SVOLENÍ VELITELE PLAVIDLA.
OKAMŽITĚ OPĚT ZAVŘÍT.
- 9.3.2.17.4 Vstupy a otevíratelná okna nástaveb a obytných prostor a také jiné otvory k těmto prostorám musí být vzdáleny minimálně 2,00 m od oblasti nákladu. Okna a dveře kormidelny smí být v rámci těchto 2,00 m umístěny jen tehdy, pokud neexistuje přímé spojení mezi kormidelnou a obytnými prostory.
- 9.3.2.17.5 (a) Hnací hřídele drenážních a balastních čerpadel v oblasti nákladu smí být vedeny skrze přepážku mezi provozním prostorem a strojovnou, pokud uspořádání provozního prostoru odpovídá předpisům 9.3.2.11.6.
(b) Vedení hřídele přepážkou musí být provedeno plynotěsně a schváleno uznávanou klasifikační společností.
(c) Připojení musí obsahovat potřebné provozní pokyny.
(d) V přepážce mezi strojovnou a provozním prostorem v oblasti nákladu a mezi strojovnou a úložným prostorem smí být umístěna vedení elektrických kabelů, vedení hydrauliky a potrubí pro měřící, řídící a signální zařízení, pokud jsou provedeny plynotěsně a jsou schváleny uznanou klasifikační společností. Vedení přepážkou třídy „A-60“, jak je definována v SOLAS 74, kapitola II-2, předpis 3, musí mít protipožární ochranu stejné hodnoty.
(e) Přepážkou mezi strojovnou a provozním prostorem v oblasti nákladu smí být vedeny trubkové rozvody, pokud se přitom jedná o rozvody mezi strojním zařízením ve strojovně a v provozním prostoru, které nemají ve strojovně žádné otvory.
(f) Bez ohledu na 9.3.2.11.4 smějí potrubí ze strojovny procházet služebním prostorem v oblasti nákladu nebo kofrdamem nebo úložným prostorem nebo prostorem dvojitých boků ven do volného prostoru za podmínky, že jsou tato potrubí uvnitř služebního prostoru nebo kofrdamu nebo úložného prostoru nebo prostoru dvojitých boků tlustostěnného typu a nemají žádné slepé příruby ani otvory.
(g) Pokud hnací hřídel pomocného stroje vede skrze stěnu, která je nad palubou, musí být toto provedení plynotěsné.
- 9.3.2.17.6 Provozní prostor, který se nachází pod palubou v oblasti nákladu, se nesmí používat jako prostor s čerpadly pro systém nakládky a vykládky, s výjimkou případů, kdy:
- - Je prostor s čerpadly oddělený od strojovny nebo provozních prostor mimo oblast nákladu kofrdamem nebo přepážkou s izolací Třídy „A-60“, jak je popsáno v SOLAS 74, Kapitoly II-2, Ustanovení 3, nebo provozním nebo nákladovým prostorem;
- - Výše požadovaná přepážka „A-60“ nemá prolomení podle 9.3.1.17.5 (a);
- - Výstupní otvory větrání jsou rozmístěny ve vzdálenosti minimálně 6,00 m od vstupů a otvorů obytných prostor, kormidelny a provozních prostor mimo oblast nákladu;
- - Vstupní poklopy a větrací otvory jsou uzavíratelné zvenčí;
- - Všechna nakládací a vykládací potrubí, jakož i rozvody jsou na sací straně čerpadla v prostoru s čerpadly přímo na přepážce vybaveny uzavíracími armaturami. Potřebná obsluha ovládacích zařízení v prostoru s čerpadly, spouštění čerpadel nebo kompresorů a regulace proudu kapaliny musí probíhat z paluby;
- - Jímka prostoru s čerpadly je vybavena zařízením k měření stavu plnění, které spustí optický a akustický poplach v kormidelně, pokud se v jímce prostoru s čerpadly hromadí kapalina;
- - Prostor s čerpadly je opatřen vestavěným zařízením pro detekci kyslíku, které automaticky ukazuje množství kyslíku, a které při dosažení koncentrace kyslíku 19,5 % spustí viditelný a slyšitelný poplach. Čidla tohoto systému musí být umístěna ve vhodných polohách na podlaze a ve výšce 2,00 m. Měření musí probíhat nepřetržitě a musí být zobrazeno v blízkosti vchodu. Akustické a optické poplašné zařízení musí být instalovány v kormidelně a v prostoru s čerpadlem a při spuštění alarmu musí být systém nakládky a vykládky odstaven;
Porucha systému pro měření kyslíku musí spustit optický a akustický poplach v kormidelně a na palubě. Pokud se poplach nevypne, musí být automaticky předán do obytných prostor;
- - Ventilační systém předepsaný v 9.3.2.12.3 má dostatečnou kapacitu, aby zajistil minimálně 30 výměn vzduchu za hodinu na základě celkového objemu provozního prostoru.
Pokud bude seznam látek pro plavidlo podle 1.16.1.2.5 zahrnovat látky, které vyžadují zajištění proti explozi v souladu se sloupcem (17) tabulky C kapitoly 3.2, musí být místnost s čerpadlem také vybavena vestavěným systémem detekce plynů, který automaticky ukazuje přítomnost hořlavých plynů a aktivuje optický a akustický alarm, když koncentrace plynu dosáhne 20 % dolní meze výbušnosti nákladu nebo 20 % hodnoty dolní meze výbušnosti n-hexanu, podle toho, která hodnota je kritičtější.
Čidla tohoto systému detekce plynu musí být umístěna ve vhodných polohách ve spodní části a přímo pod palubou. Měření musí probíhat nepřetržitě a musí být zobrazeno v blízkosti vchodu.
Akustická a optická poplašná zařízení musí být instalována v kormidelně a v prostoru s čerpadlem a při spuštění alarmu musí být odstaven systém nakládky a vykládky;
Jakákoli porucha systému detekce plynu musí být okamžitě signalizována v kormidelně a na palubě optickým a akustickým varováním. Pokud se poplach nevypne, musí být automaticky předán do obytných prostor.
- 9.3.2.17.7 Na vstupu do prostoru s čerpadly musí být připevněn následující nápis:
PŘED VSTUPEM DO PROSTORU S ČERPADLY PŘEZKOUŠET NEPŘÍTOMNOST PLYNŮ
A TAKÉ DOSTATEK KYSLÍKU.
DVEŘE A VSTUPNÍ OTVORY NEOTEVÍRAT BEZ SVOLENÍ VELITELE PLAVIDLA.
PŘI POPLACHU IHNED OPUSTIT PROSTOR.
- 9.3.2.18 Zařízení pro plnění inertního plynu
V případě předepsaného vytvoření inertního prostředí nebo polštáře musí být na plavidle zařízení pro plnění inertním plynem.
Toto zařízení musí umět udržovat stálý minimální tlak 7 kPa (0,07 bar) v prostorech, ve kterých musí být vytvořeno inertní prostředí. Mimo to, činnost zařízení pro plnění inertním plynem nesmí vést ke zvyšování tlaku v nákladním tanku nad tlak, pro který jsou nastaveny ventily zvýšení tlaku. Tlak, pro který je nastaven vakuový ventil, musí být 3,5 kPa (0,035 bar).
Množství inertního plynu, nutného pro nakládku nebo vykládku, se musí přepravovat nebo vyrábět na palubě plavidla, pokud není možnost jeho obdržení ze břehu. Mimo to, na palubě plavidla se musí nacházet dostatečné množství inertního plynu pro doplnění běžných ztrát, ke kterým dochází během přepravy.
Prostory, ve kterých musí být vytvořeno inertní prostředí, musí být vybaveny přípojkami pro plnění inertním plynem a kontrolním zařízením, zajišťujícím stálou kontrolu potřebného prostředí.
Když tlak nebo koncentrace inertního plynu v plynné fázi se snižují pod zadanou hodnotu, musí kontrolní zařízení dávat do kormidelny světelný a zvukový signál. Když v kormidelně není nikdo přítomen, poplašný signál musí, mimo to, být k dispozici v místě, kde je přítomen jeden ze členů posádky.
- 9.3.2.19 (Vyhrazeno)
- 9.3.2.20 Zařízení kofrdamů
- 9.3.2.20.1 Kofrdamy nebo oddělení kofrdamů, které zůstanou po vybavení služebních prostor v souladu s 9.3.2.11.6, musí být přístupny přes vstupní otvor.
- 9.3.2.20.2 Musí být možné, pomocí čerpadla kofrdamy naplnit vodou a vodu zase odčerpat. Naplnění musí proběhnout během 30 minut. Tyto požadavky nejsou zapotřebí, jestliže přepážka mezi strojovnou a kofrdamem je opatřena protipožární izolací podle „A-60“ podle SOLAS 74, kapitola II-2, pravidlo 3, nebo pokud je kofrdam zřízen jako provoní prostor.
- 9.3.2.20.3 Kofrdamy nesmí být spojeny pevným potrubím s jiným potrubím na plavidle, které je umístěno mimo oblast nákladu.
- 9.3.2.20.4 Pokud bude seznam látek pro plavidlo podle 1.16.1.2.5 zahrnovat látky, které vyžadují zajištění proti explozi v souladu se sloupcem (17) tabulky C kapitoly 3.2, musí být větrací otvory kofrdamů vybaveny pojistkou proti prošlehnutí plamene, která je schopná odolat deflagraci. Pojistky proti prošlehnutí plamene musí být voleny podle skupin/podskupin výbušnosti látek, které mají být zahrnuty do seznamu látek na nádobě (viz sloupec (16) tabulky C kapitoly 3.2).Bezpečnostní a kontrolní zařízení.
- 9.3.2.21 Bezpečnostní a kontrolní zařízení
- 9.3.2.21.1 Každý nákladní tank musí být opatřen:
(a) vnitřní značkou pro stupeň plnění na 95 %;
(b) přístrojem, který ukazuje úroveň hladiny;
(c) přístrojem, který upozorňuje na úroveň hladiny nejpozději při naplnění na 90 %;
(d) čidlem mezní hodnoty, které spustí bezpečnostní pojistku proti přeplnění nejpozději při naplnění na 97,5 %;
(e) zařízením na měření tlaku plynné fáze v nákladním tanku;
(f) přístrojem pro měření teploty nákladu, je-li ve sloupci (9) tabulky C kapitoly 3.2 požadováno zařízení pro ohřev nákladu nebo se vyžaduje možnost ohřevu nákladu na palubě, nebo je-li uvedena maximální teplota ve sloupci (20) tabulky C kapitoly 3.2;
(g) přípojkou pro připojení zařízení pro odběr vzorků uzavřeného nebo částečně uzavřeného typu, a/nebo alespoň jedním otvorem pro odběr vzorků, jak je požadováno ve sloupci (13) tabulky C kapitoly 3.2;
Pokud bude seznam látek pro plavidlo podle 1.16.1.2.5 zahrnovat látky, které vyžadují zajištění proti explozi v souladu se sloupcem (17) tabulky C kapitoly 3.2, musí být pojistka proti zpětnému prošlehnutí plamene v otvoru pro odběr vzorků způsobilá odolat trvalému hoření volena podle skupin/podskupin výbušnosti látek, které mají být zahrnuty do seznamu látek na nádobě (viz sloupec (16) tabulky C kapitoly 3.2).
- 9.3.2.21.2 Stupeň naplnění v % musí být zjistitelný s přesností na 0,5 %. Vztahuje se na obsah celého nákladního tanku včetně expanzní šachty.
- 9.3.2.21.3 Přístroj, který ukazuje úroveň hladiny, musí být možné sledovat z místa obsluhy uzavíracích prvků příslušného nákladního tanku. Nejvýše přípustnou hladinu naplnění 95 % a 97 %, uvedenou v seznamu látek, je nutno uvádět na každém ukazateli úrovně.
Hodnoty přetlaku a vakua musí být viditelné v jakoukoliv dobu z toho místa, odkud je možné přerušit nakládku nebo vykládku. Maximálně přípustná hodnota přetlaku nebo vakua musí být vyznačena na každém ukazateli.
Údaje přístrojů musí být viditelné při každých povětrnostních podmínkách.
- 9.3.2.21.4 Výstražný přístroj úrovně hladiny, který spouští akustický a optický poplach musí být nezávislý na přístroji, který ukazuje úroveň hladiny.
- 9.3.2.21.5 (a) Čidlo mezních hodnot podle odstavce 9.3.1.21.1 (d) musí na plavidle spustit akustický a optický signál a zároveň aktivuje elektrický kontakt, který v podobě binárního signálu přeruší tok proudu z břehového zařízení a na břehu může zavést opatření proti přetečení při nakládce.
- 9.3.2.21.1 Každý nákladní tank musí být opatřen:
