OZNAČOVÁNÍ KONTEJNERŮ, MEGC, CISTERNOVÝCH KONTEJNERŮ,KAPITOLA 5.3

PŘEMÍSTITELNÝCH CISTEREN, VOZIDEL A ŽELEZNIČNÍCH VOZŮ

VELKÝMI BEZPEČNOSTNÍMI ZNAČKAMI A NÁPISY

  • POZNÁMKA: K označování kontejnerů, MEGC, cisternových kontejnerů a přemístitelných cisteren nápisy a velkými bezpečnostními značkami pro přepravu v přepravním řetězci zahrnujícím námořní dopravu viz též 1.1.4.2.1. Jestliže se použijí ustanovení 1.1.4.2.1 (c), smí se použít pouze ustanovení 5.3.1.3 a 5.3.2.1.1 této kapitoly.
    1. 5.3.1 Označování velkými bezpečnostními značkami
      1. 5.3.1.1 Všeobecná ustanovení
        1. 5.3.1.1.1 Pokud to vyžadují ustanovení tohoto oddílu, musí být velké bezpečnostní značky umístěny na vnější povrch kontejnerů, MEGC, cisternových kontejnerů, přemístitelných cisteren, vozidel a železničních vozů. Velké bezpečnostní značky musí odpovídat bezpečnostním značkám požadovaným ve sloupci (5) a popřípadě sloupci (6) tabulky A kapitoly 3.2 pro nebezpečné věci obsažené v kontejneru, MEGC, cisternovém kontejneru, přemístitelné cisterně, vozidle nebo železničním voze a současně odpovídat specifikacím uvedeným v pododdílu 5.3.1.7. Velké bezpečnostní značky musí být umístěny na podkladu v kontrastní barvě, nebo musí být ohraničeny buď vytečkovanou, nebo plnou čarou.
        2. 5.3.1.1.2 Pro třídu 1 nemusí být na velkých bezpečnostních značkách uvedeny skupiny snášenlivosti, pokud vozidlo nebo železniční vůz nebo kontejner přepravuje látky nebo předměty spadající do dvou nebo více skupin snášenlivosti. Vozidla nebo železniční vozy nebo kontejnery přepravující látky nebo předměty různých podtříd musí být označeny pouze velkými bezpečnostními značkami odpovídajícími vzoru nejnebezpečnější podtřídy v tomto pořadí:

          1.1 (nejnebezpečnější), 1.5, 1.2, 1.3, 1.6, 1.4 (nejméně nebezpečné).

          Jsou-li látky klasifikačního kódu 1.5 D přepravovány s látkami nebo předměty podtřídy 1.2, musí být vozidlo, železniční vůz nebo kontejner označeny velkou bezpečnostní značkou pro podtřídu 1.1.

          Velké bezpečnostní značky se nevyžadují pro přepravu výbušných látek a předmětů podtřídy 1.4, skupiny snášenlivosti S.

        1. 5.3.1.1.3 Pro třídu 7 musí velká bezpečnostní značka pro hlavní nebezpečí odpovídat vzoru č. 7 D popsanému v 5.3.1.7.2. Tato velká bezpečnostní značka se nevyžaduje pro vozidla, železniční vozy nebo kontejnery přepravující vyjmuté kusy a pro malé kontejnery.

          Pokud je předepsáno pro třídu 7 umístění jak bezpečnostních značek, tak také velkých bezpečnostních značek na vozidla, železniční vozy, kontejnery, MEGC, cisternové kontejnery nebo přemístitelné cisterny, mohou být označeny zvětšenou bezpečnostní značkou odpovídající požadované bezpečnostní značce namísto velké bezpečnostní značky podle vzoru č. 7D, aby se splnily oba účely.

        1. 5.3.1.1.4 Kontejnery, MEGC, cisternové kontejnery, přemístitelné cisterny, vozidla nebo železniční vozy, které obsahují věci více tříd, nemusí být opatřeny velkou bezpečnostní značkou pro vedlejší nebezpečí, jestliže nebezpečí označené touto velkou bezpečnostní značkou je již uvedeno velkou bezpečnostní značkou pro hlavní nebo vedlejší nebezpečí.
        2. 5.3.1.1.5 Velké bezpečnostní značky, která se nevztahují na přepravované nebezpečné věci nebo jejich zbytky, musí být odstraněny nebo zakryty.
        3. 5.3.1.1.6 Jsou-li velké bezpečnostní značky připevněny na sklopných panelech, musí být konstruovány a zajištěny tak, aby se nemohly rozevřít nebo se uvolnit z držáku během přepravy (zejména jako výsledek rázů nebo neúmyslných činností).
      1. 5.3.1.2 Umístění velkých bezpečnostních značek na kontejnery, MEGC, cisternové kontejnery a přemístitelné cisterny
      2. POZNÁMKA: Tento pododdíl se nevztahuje na výměnné nástavby, kromě cisternových výměnných nástaveb přepravovaných na vozidlech s oranžovým označením uvedeným v 5.3.2.

        3. Velké bezpečnostní značky se umísťují na obě podélné strany a na každý konec kontejneru, MEGC, cisternového kontejneru nebo přemístitelné cisterny.

        Vícekomorový cisternový kontejner nebo vícekomorová přemístitelná cisterna, kterými se přepravují dvě nebo více nebezpečných látek, musí být opatřeny příslušnými velkými bezpečnostními značkami na obou bočních stranách příslušných komor a na obou koncích velkou bezpečnostní značkou každého vzoru, jímž jsou opatřeny jednotlivé komory na bocích.

      1. 5.3.1.3 Umístění velkých bezpečnostních značek na vozidla a železniční vozy přepravující kontejnery, MEGC, cisternové kontejnery a přemístitelné cisterny
      2. POZNÁMKA: Tento pododdíl se nevztahuje na výměnné nástavby, kromě cisternových výměnných nástaveb přepravovaných na vozidlech s oranžovým označením uvedeným v 5.3.2.

        3. Pokud velké bezpečnostní značky umístěné na kontejnerech, MEGC, cisternových kontejnerech nebo na přemístitelných cisternách nejsou viditelné zvnějšku je přepravujících vozidel nebo železničních vozů, tytéž velké bezpečnostní značky musí být umístěny na obou bočních stranách a na zadní straně vozidla nebo železničního vozu. Jinak nemusí být na nosném vozidle nebo železničním voze žádná velká bezpečnostní značka.

      1. 5.3.1.4 Umístěni velkých bezpečnostních značek na vozidla a železniční vozy pro přepravu volně ložených látek, na cisternová vozidla, cisternové vozy, bateriová vozidla, bateriové vozy a na vozidla a železniční vozy se snímatelnými cisternami

        Velké bezpečnostní značky musí být umístěny na obou bočních stranách a na zadní straně vozidla, nebo pro železniční vozy, na obou bočních stranách.

        Pokud má cisternové vozidlo, cisternový vůz, snímatelná cisterna přepravovaná na vozidle nebo snímatelná cisterna přepravovaná na železničním voze více komor, kterými se přepravují dvě nebo více nebezpečných látek, musí být opatřeny příslušnými velkými bezpečnostními značkami na každé straně příslušné komory a (jen vozidla) na zadní straně vozidla velkou bezpečnostní značkou každého vzoru, jímž jsou opatřeny jednotlivé komory na bocích. Avšak v případě, že všechny komory musí být označeny stejnými velkými bezpečnostními značkami, tyto velké bezpečnostní značky mohou být umístěny pouze po jedné na každé boční straně a (jen vozidla) na zadní straně vozidla.

        Pokud je požadováno více než jedna velká bezpečnostní značka na jednu a tutéž komoru, musí být tyto velké bezpečnostní značky umístěny bezprostředně vedle sebe.

      2. POZNÁMKA: Pokud je cisternový návěs odpojen od svého tahače pro naložení na námořní nebo vnitrozemské plavidlo, velké bezpečnostní značky musí být umístěny též na přední straně návěsu.
      1. 5.3.1.5 Umístění velkých bezpečnostních značek na vozidla přepravující pouze kusy
      2. POZNÁMKA: Tento pododdíl se vztahuje též na vozidla nebo železniční vozy přepravující výměnné nástavby naložené kusy.
        1. 5.3.1.5.1 Na vozidlech přepravujících kusy obsahující látky nebo předměty třídy 1 (jiné než látky nebo předměty podtřídy 1.4, skupiny snášenlivosti S) musí být velké bezpečnostní značky umístěny na obou bočních stranách a na zadní straně vozidla.
        2. 5.3.1.5.2 Na vozidlech přepravujících radioaktivní látky třídy 7 vkusech nebo IBC (kromě vyjmutých kusů) musí být velké bezpečnostní značky umístěny na obou bočních stranách a na zadní straně vozidla.

          POZNÁMKA: Jestliže je vozidlo přepravující kusy s nebezpečnými věcmi tříd jiných než tříd 1 a 7 naloženo na plavidlo pro přepravu podle ADN předcházející plavbě po moři, velké bezpečnostní značky musí být umístěny na obou bočních stranách a na zadní straně vozidla. Takové velké bezpečnostní značky mohou zůstat umístěny na vozidle pro přepravu podle ADN následující po plavbě po moři.

        1. 5.3.1.5.3 U železničních vozů přepravujících kusy musí být velké bezpečnostní značky odpovídající přepravovaným věcem umístěny na obou bočních stranách.
      1. 5.3.1.6 Umístěni velkých bezpečnostních značek na prázdná(é) cisternová vozidla, cisternové vozy, vozidla se snímatelnými cisternami, železniční vozy se snímatelnými cisternami, bateriová vozidla, bateriové vozy, MEGC, cisternové kontejnery, přemístitelné cisterny a prázdná(é) vozidla, železniční vozy a kontejnery pro přepravu volně ložených látek
        1. 5.3.1.6.1 Cisternová vozidla, cisternové vozy, vozidla se snímatelnými cisternami, železniční vozy se snímatelnými cisternami, bateriová vozidla, bateriové vozy, MEGC, cisternové kontejnery a přemístitelné cisterny, vesměs prázdné, nevyčištěné a neodplynované, jakož i vozidla, železniční vozy a kontejnery pro přepravu volně ložených látek, prázdné a nevyčištěné, musí být označena(y) velkými bezpečnostními značkami vyžadovanými pro předchozí náklad.
      1. 5.3.1.7 Specifikace velkých bezpečnostních značek
        1. 5.3.1.7.1 Kromě velké bezpečnostní značky pro třídu 7 specifikované v 5.3.1.7.2 velká bezpečnostní značka musí:

          (a) mít velikost nejméně 250 mm x 250 mm a musí mít uvnitř po celé délce svého obvodu rovnoběžnou čáru ve vzdálenosti 12,5 mm od svého okraje. V horní polovině musí mít čára stejnou barvu jako symbol a v dolní polovině musí mít stejnou barvu jako číslice v dolním rohu;

          (b) odpovídat bezpečnostní značce předepsané pro dané nebezpečné věci z hlediska barvy a symbolu (viz 5.2.2.2); a

          (c) obsahovat čísla (a pro věci třídy 1 písmeno skupiny snášenlivosti), předepsaná pro dané nebezpečné věci v pododdílu 5.2.2.2 pro odpovídající bezpečnostní značku, s výškou písma nejméně 25 mm.

        1. 5.3.1.7.2 Velká bezpečnostní značka pro třídu 7 nesmí být menší než 250 mm x 250 mm a černá čára, která probíhá paralelně s okraji uvnitř, musí být od okraje ve vzdálenosti 5 mm; jinak musí velká bezpečnostní značka odpovídat níže uvedenému vyobrazení (vzor č. 7D). Číslice „7“ musí mít výšku nejméně 25 mm. Podkladová barva horní poloviny velké bezpečnostní značky musí být žlutá a spodní poloviny bílá, barva trojlístku a nápisu musí být černá. Použití výrazu „RADIOACTIVE“ ve spodní polovině je dobrovolné, aby bylo možno použít toto místo k uvedení příslušného UN čísla zásilky.

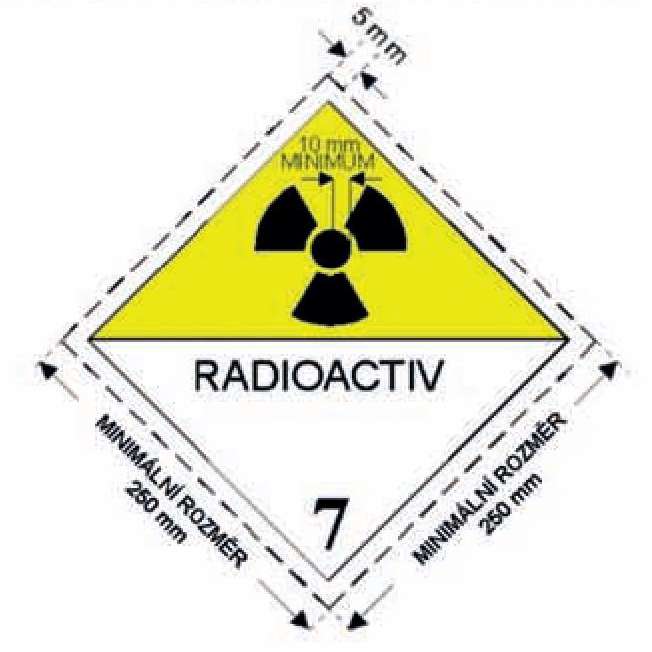

          Velká bezpečnostní značka pro radioaktivní látky třídy 7

          OZNAČOVÁNÍ KONTEJNERŮ, MEGC, CISTERNOVÝCH KONTEJNERŮ, PŘEMÍSTITELNÝCH CISTEREN, VOZIDEL A ŽELEZNIČNÍCH VOZŮ VELKÝMI BEZPEČNOSTNÍMI ZNAČKAMI A NÁPISY Velká bezpečnostní značka pro radioaktivní látky třídy 7
          Obrázek
          (č. 7 D)
          Symbol (trojlístek): černý; podklad: honí polovina žlutá s bílým okrajem,
          spodní polovina bílá;
          Ve spodní polovině musí být uvedeno slovo „RADIOACTIVE“ nebo alternativně,
          pokud je vyžadováno, příslušné UN číslo (viz 5.3.2.1.2)
          a číslice „7“ v dolním rohu.
        1. 5.3.1.7.3 Pro cisterny s vnitřním objemem nejvýše 3 m3 a pro malé kontejnery mohou být velké bezpečnostní značky nahrazeny bezpečnostními značkami odpovídajícími pododdílu 5.2.2.2.
        2. 5.3.1.7.4 Pro třídy 1 a 7, jsou-li rozměry a konstrukce vozidla takové, že disponibilní plocha povrchu je nedostačující pro umístění předepsaných velkých bezpečnostních značek, jejich rozměry mohou být zmenšeny až na 100 mm na každé straně. Rozměry velkých bezpečnostních značek pro železniční vozy smějí být zmenšeny na 150 mm x 150 mm. V tomto případě ostatní rozměry předepsané pro trojlístek, čáry, číslice a písmena neplatí.
    1. 5.3.2 Označování oranžovými tabulkami
      1. 5.3.2.1 Všeobecná ustanovení pro označování oranžovými tabulkami
        1. 5.3.2.1.1 Dopravní jednotky přepravující nebezpečné věci musí být opatřeny dvěma pravoúhlými oranžovými tabulkami odpovídajícími ustanovením v 5.3.2.2.1, umístěnými ve svislé rovině. Musí být umístěny jedna na přední a druhá na zadní straně dopravní jednotky, obě kolmo k podélné ose dopravní jednotky. Musí být zřetelně viditelné.
        2. 5.3.2.1.2 Pokud je ve sloupci (20) tabulky A kapitoly 3.2 ADR uvedeno identifikační číslo nebezpečnosti, cisternová vozidla, bateriová vozidla nebo dopravní jednotky s jednou nebo více cisternami přepravující nebezpečné věci musí být kromě toho opatřeny na obou bočních stranách každé cisterny nebo každé komory cisterny nebo každého článku bateriových vozidel zřetelně viditelnými a rovnoběžně s podélnou osou vozidla umístěnými oranžovými tabulkami předepsanými v 5.3.2.1.1. Na těchto oranžových tabulkách musí být uvedeno identifikační číslo nebezpečnosti a UN číslo předepsaná ve sloupcích (20), popřípadě (1) tabulky A kapitoly 3.2 ADR pro každou z látek přepravovaných v cisterně, v komoře cisterny nebo v článku bateriového vozidla.

          Ustanovení tohoto odstavce se vztahují rovněž na cisternové vozy, bateriové vozy a železniční vozy s mobilními cisternami. V tomto posledním případě je identifikačním číslem nebezpečnosti, které je nutno použít, číslo, které je uvedeno ve sloupci (20) tabulky A kapitoly 3.2 RID.

        1. 5.3.2.1.3 Na cisternových vozidlech nebo dopravních jednotkách s jednou nebo více cisternami přepravujících látky UN čísel 1202, 1203 nebo 1223 nebo letecké palivo zařazené pod UN čísla 1268 nebo 1863, ale ne jinou nebezpečnou látku, oranžové tabulky předepsané v 5.3.2.1.2 nemusí být umístěny, jestliže je tabulkách umístěných vpředu a vzadu podle 5.3.2.1.1 uvedeno identifikační čísla nebezpečnosti a UN číslo předepsaná pro nejnebezpečnější přepravovanou látku, tj. látku s nejnižším bodem vzplanutí.
        2. 5.3.2.1.4 Pokud je ve sloupci (20) tabulky A kapitoly 3.2 ADR uvedeno identifikační číslo nebezpečnosti, dopravní jednotky a kontejnery přepravující nebalené tuhé látky nebo předměty nebo balenou radioaktivní látku s jediným UN číslem za výlučného použití a žádné jiné nebezpečné věci, musí být kromě toho opatřeny na obou bočních stranách každé dopravní jednotky nebo kontejneru zřetelně viditelnými a rovnoběžně s podélnou osou vozidla umístěnými oranžovými tabulkami předepsanými v 5.3.2.1.1. Na těchto oranžových tabulkách musí být uvedeno identifikační číslo nebezpečnosti a UN číslo předepsané ve sloupcích (20), popřípadě (1) tabulky A kapitoly 3.2 ADR pro každou z látek přepravovaných ve volně loženém stavu v dopravní jednotce nebo v kontejneru nebo pro balenou radioaktivní látku za výlučného použití přepravovaných v dopravní jednotce nebo v kontejneru.

          Ustanovení tohoto odstavce se vztahují rovněž na železniční vozy pro přepravu volně ložených látek a na vozové zásilky kusů obsahujících pouze jednu látku. V posledním případě musí být použito identifikační číslo nebezpečnosti uvedené ve sloupci (20) tabulky A kapitoly 3.2 RID.

        1. 5.3.2.1.5 Pokud oranžové tabulky předepsané v 5.3.2.1.2 a 5.3.2.1.4, umístěné na kontejnerech, cisternových kontejnerech, MEGC nebo na přemístitelných cisternách nejsou dobře viditelné zvnějšku je přepravujícího vozidla, musí být tytéž tabulky umístěny na obou bočních stranách vozidla.
        2. POZNÁMKA: Tento odstavec se nemusí použít pro označování oranžovými tabulkami, jde-li o uzavřená vozidla nebo vozidla s plachtou přepravující cisterny o nejvyšším vnitřním objemu 3000 litrů.
        1. 5.3.2.1.6 Pro dopravní jednotky přepravující pouze jednu nebezpečnou látku a žádnou látku, která není nebezpečná nejsou oranžové tabulky předepsané v 5.3.2.1.2, 5.3.2.1.4 a 5.3.2.1.5 nezbytné, pokud je na oranžových tabulkách umístěných vpředu a vzadu podle 5.3.2.1.1 uvedeno identifikační číslo nebezpečnosti a UN číslo pro tuto látku předepsané ve sloupcích (20),popřípadě (1) tabulky A kapitoly 3.2 ADR.
        2. 5.3.2.1.7 Požadavky uvedené v 5.3.2.1.1 až 5.3.2.1.5 se vztahují také na nesnímatelné nebo snímatelné cisterny, bateriová vozidla, cisternové kontejnery, přemístitelné cisterny a MEGC, vesměs prázdné, nevyčištěné „neodplyněné nebo nedekontaminované, jakož i na vozidla a kontejnery pro přepravu volně ložených látek, vesměs prázdné, nevyčištěné nebo nedekontaminované.
        3. 5.3.2.1.8 Oranžové označení, které se nevztahuje na přepravované nebezpečné věci nebo jejich zbytky, musí být odstraněno nebo zakryto. Pokud jsou oranžové tabulky zakryty, jejich kryty musí být celistvé a musí zůstat účinné po 15 minutách přímého působení ohně.
      1. 5.3.2.2 Specifikace oranžových tabulek
        1. 5.3.2.2.1 Oranžové tabulky musí být reflexivní a musí být 40 cm široké a 30 cm vysoké; musí mít černý okraj 15 mm široký. Použitý materiál musí být odolný proti povětrnosti a musí zaručovat trvanlivé označení. Tabulka se nesmí uvolnit ze svého držáku po 15 minutách přímého působení ohně. Musí zůstat upevněna bez ohledu na orientaci vozidlo nebo železniční vůz.Tyto oranžové tabulky mohou být ve středu rozděleny vodorovnou černou čarou o tloušťce 15 mm.

          Jestliže rozměry a konstrukce vozidla jsou takové, že disponibilní povrch je nedostačující pro umístění těchto tabulek, jejich rozměry mohou být zmenšeny na šířku 300 mm, výšku 120 mm a šířku černého okraje 10 mm. V tomto případě se pro balenou radioaktivní látku přepravovanou za výlučného použiti vyžaduje jen UN číslo a velikost číslic předepsaných v 5.3.2.2.2 smí být zmenšena na 65 mm výšky a 10 mm tloušťky čáry.

          Pro železniční vozy je dovolena nereflexní barva.

          Na kontejnerech přepravujících nebezpečné tuhé látky ve volně loženém stavu a na cisternových kontejnerech, MEGC a přemístitelných cisternách mohou být oranžové tabulky předepsané v 5.3.2.1.2, 5.3.2.1.4 a 5.3.2.1.5 nahrazeny samolepicí fólií, barevným nátěrem nebo jakýmkoli jiným rovnocenným způsobem.

          Toto alternativní označení musí odpovídat specifikacím uvedeným v tomto pododdílu, s výjimkou ustanovení týkajících se odolnosti proti ohni uvedených v 5.3.2.2.1 a 5.3.2.2.2.

        2. POZNÁMKA: Barva oranžových tabulek v podmínkách normálního užívání musí mít souřadnice barevnosti ležící uvnitř plochy diagramu barevnosti vytvořeného spojením následujících souřadnic:
          OZNAČOVÁNÍ KONTEJNERŮ, MEGC, CISTERNOVÝCH KONTEJNERŮ, PŘEMÍSTITELNÝCH CISTEREN, VOZIDEL A ŽELEZNIČNÍCH VOZŮ VELKÝMI BEZPEČNOSTNÍMI ZNAČKAMI A NÁPISY Velká bezpečnostní značka pro radioaktivní látky třídy 7
          Souřadnice barevnosti bodů v rozích plochy diagramu barevnosti
          X0,520.520,5780,618
          Y0,380,400,4220,38

          Koeficient jasu odrážející (reflexní) barvy: β > 0,12.

          Koeficient jasu nereflexní barvy (železniční vozy): β ≥ 0,22.

          Vztažný střed E, standardní světelný zdroj C, normální dopad 450 pod zorným úhlem 00

          Koeficient odrazové svítivosti při úhlu osvětlení 5° pod zorným úhlem 0,2 °: nejméně 20 candel na lux a m2 (nevyžaduje se pro železniční vozy).

          Koeficient odrazové svítivosti při úhlu osvětlení 5° pod zorným úhlem 0,2 °: nejméně 20 candel na lux a m2 (nevyžaduje se pro železniční vozy).

        1. 5.3.2.2.2 Identifikační číslo nebezpečnosti a UN číslo sestávají z černých číslic o výšce 100 mm a tloušťce čáry 15 mm. Identifikační číslo nebezpečnosti musí být uvedeno v horní části tabulky a UN číslo v dolní části; obě čísla musí být od sebe oddělena vodorovnou černou čárou o tloušťce 15 mm, vedenou v polovině výšky tabulky od jednoho jejího okraje k druhému (viz 5.3.2.2.3). Identifikační číslo nebezpečnosti a UN číslo musí být nesmazatelná a musí zůstat čitelná po 15 minutách přímého působení ohně. Vyměnitelná čísla a písmena na tabulkách představující identifikační číslo nebezpečnosti a UN číslo musí zůstat na místě během přepravy a bez ohledu na orientaci vozidla.

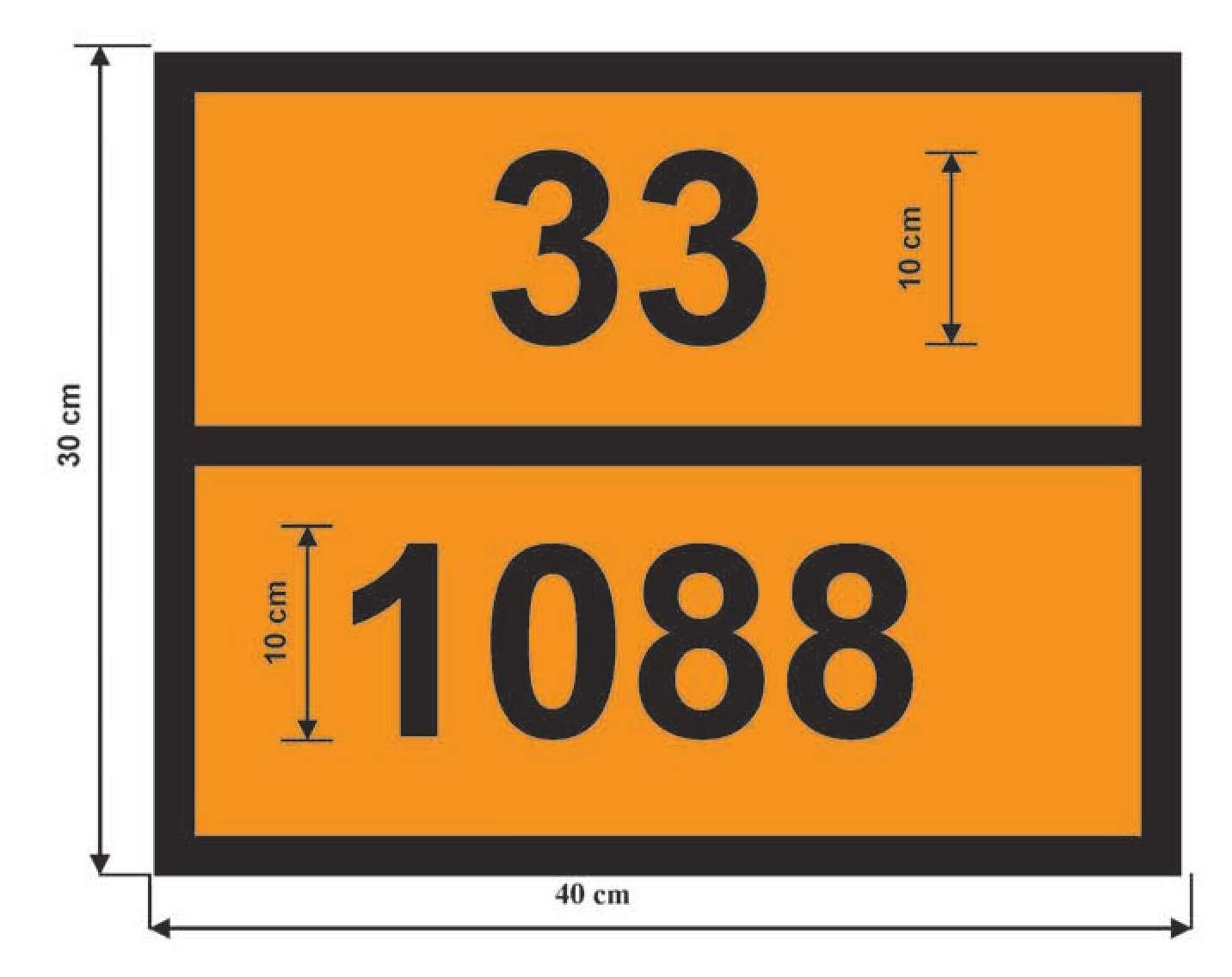

        2. 5.3.2.2.3 Příklad oranžové tabulky s identifikačním číslem nebezpečnosti a UN číslem
          OZNAČOVÁNÍ KONTEJNERŮ, MEGC, CISTERNOVÝCH KONTEJNERŮ, PŘEMÍSTITELNÝCH CISTEREN, VOZIDEL A ŽELEZNIČNÍCH VOZŮ VELKÝMI BEZPEČNOSTNÍMI ZNAČKAMI A NÁPISY Velká bezpečnostní značka pro radioaktivní látky třídy 7
          ObrázekIdentifikační číslo nebezpečnosti (2 nebo 3 číslice, případně s předřazeným písmenem X, viz 5.3.2.3)
          UN číslo (4 číslice)
          Podklad oranžový.
          Okraj, vodorovná čára a číslice černé, tloušťka 15 mm.
        1. 5.3.2.2.4 Dovolené tolerance pro rozměry stanovené v tomto pododdílu jsou ± 10%.
        2. 5.3.2.2.5 Jsou-li oranžové tabulky připevněny na sklopných panelech, musí být konstruovány a zajištěny tak, aby se nemohly rozevřít nebo se uvolnit z držáku během přepravy (zejména jako výsledek rázů nebo neúmyslných činnosti).
      1. 5.3.2.3 Význam identifikačních čísel nebezpečnosti
        1. 5.3.2.3.1 Identifikační číslo nebezpečnosti sestává ze dvou nebo třech číslic. Obecně označují číslice tato nebezpečí:
          OZNAČOVÁNÍ KONTEJNERŮ, MEGC, CISTERNOVÝCH KONTEJNERŮ, PŘEMÍSTITELNÝCH CISTEREN, VOZIDEL A ŽELEZNIČNÍCH VOZŮ VELKÝMI BEZPEČNOSTNÍMI ZNAČKAMI A NÁPISY Velká bezpečnostní značka pro radioaktivní látky třídy 7
          2Únik plynu tlakem nebo chemickou reakci
          3Hořlavost kapalin (par) a plynů nebo kapalin schopných samoohřevu
          4Hořlavost tuhých látek nebo tuhých látek schopných samoohřevu
          5Podpora hoření
          6Toxicita nebo nebezpečí infekce
          7Radioaktivita
          8Žíravost
          9Nebezpečí prudké samovolné reakce
        2. POZNÁMKA: Nebezpečí prudké samovolné reakce ve významu číslice 9 zahrnuje z povahy látky vyplývající možnost nebezpečí výbuchu, rozpadu nebo polymerační reakce za uvolňování značného tepla nebo hořlavých a/nebo toxických plynů.

          3. Zdvojení číslice označuje zvýšení příslušného nebezpečí.

          Postačuje-li k označení nebezpečnosti látky jediná číslice, doplní se tato číslice na druhém místě nulou.

          Následující kombinace číslic však mají zvláštní význam: 22, 323, 333, 362, 382, 423, 44, 446, 462, 482, 539, 606, 623, 642, 823, 842, 90 a 99 (viz 5.3.2.3.2 dále).

          Pokud je před identifikačním číslem nebezpečnosti uvedeno písmeno „X“, znamená to, že látka reaguje nebezpečně s vodou. Pro takové látky smí být použita voda pouze po schválení znalci.

          Pro látky třídy 1 se jako identifikační číslo nebezpečnosti použije klasifikační kód podle sloupce (3b) tabulky A kapitoly 3.2. Klasifikační kód sestává z:

          1. - čísla podtřídy podle 2.2.1.1.5; a
          2. - písmene skupiny snášenlivosti podle 2.2.1.1.6.
        1. 5.3.2.3.2 Identifikační čísla nebezpečnosti uvedená ve sloupci (20) tabulky A kapitoly 3.2 ADR nebo RID mají tento význam:
          OZNAČOVÁNÍ KONTEJNERŮ, MEGC, CISTERNOVÝCH KONTEJNERŮ, PŘEMÍSTITELNÝCH CISTEREN, VOZIDEL A ŽELEZNIČNÍCH VOZŮ VELKÝMI BEZPEČNOSTNÍMI ZNAČKAMI A NÁPISY Velká bezpečnostní značka pro radioaktivní látky třídy 7
          20dusivý plyn nebo plyn bez vedlejšího nebezpečí
          22hluboce zchlazený zkapalněný plyn; dusivý
          223hluboce zchlazený zkapalněný plyn, hořlavý
          225hluboce zchlazený zkapalněný plyn, podporující hoření
          23hořlavý plyn
          238hořlavý plyn, žíravý
          239hořlavý plyn, který může vyvolat samovolně prudkou reakci
          25plyn podporující hoření
          26toxický plyn
          263toxický plyn, hořlavý
          265toxický plyn, podporující hoření
          268toxický plyn, žíravý
          28žíravý plyn
          285žíravý plyn, podporující hoření
          30hořlavá kapalina (bod vzplanutí od 23 °C do 60°C včetně) nebo hořlavá kapalina nebo tuhá látka v roztaveném stavu s bodem vzplanutí vyšším než 60° C, ohřátá na teplotu rovnou nebo vyšší než její bod vzplanutí, nebo kapalina schopná samoohřevu
          323hořlavá kapalina reagující s vodou a vyvíjející hořlavé plyny
          X323hořlavá kapalina reagující nebezpečně s vodou a vyvíjející hořlavé plyny 1
          33velmi hořlavá kapalina (bod vzplanutí pod 23 °C)
          333pyroforní kapalina
          X333pyroforní kapalina reagující nebezpečně s vodou 1
          336velmi hořlavá kapalina, toxická
          338velmi hořlavá kapalina, žíravá
          X338velmi hořlavá kapalina, žíravá, reagující nebezpečně s vodou
          339velmi hořlavá kapalina, která může vyvolat samovolně prudkou reakci
          36hořlavá kapalina (bod vzplanutí od 23 °C do 60 °C včetně), slabě toxická nebo kapalina schopná samoohřevu, toxická
          362hořlavá kapalina, toxická, reagující s vodou, vyvíjející hořlavé plyny
          X362hořlavá kapalina, toxická, reagující nebezpečně s vodou, vyvíjející hořlavé plyny1
          368hořlavá kapalina, toxická, žíravá
          38hořlavá kapalina (bod vzplanutí od 23 °C do 60 °C včetně), slabě žíravá, nebo kapalina schopná samoohřevu, žíravá
          382hořlavá kapalina, žíravá, reagující s vodou, vyvíjející hořlavé plyny
          X382hořlavá kapalina, žíravá, reagující nebezpečně s vodou, vyvíjející hořlavé plyny1
          39hořlavá kapalina, která může vyvolat samovolně prudkou reakci
          40hořlavá tuhá látka nebo samovolně se rozkládající látka nebo látka schopná samoohřevu
          423tuhá látka, reagující s vodou, vyvíjející hořlavé plyny nebo hořlavá tuhá látka, reagující s vodou, vyvíjející hořlavé plyny nebo tuhá látka schopná samoohřevu, reagující s vodou, vyvíjející hořlavé plyny
          X423tuhá látka, reagující nebezpečně s vodou, vyvíjející hořlavé plyny nebo hořlavá tuhá látka, reagující nebezpečně s vodou, vyvíjející hořlavé plyny nebo tuhá látka schopná samoohřevu, reagující nebezpečně s vodou, vyvíjející hořlavé plyny1
          43samozápalná (pyroforní) tuhá látka
          X432samozápalná (pyroforní) tuhá látka, reagující nebezpečně s vodou, vyvíjející hořlavé plyny1
          44hořlavá tuhá látka, která je při zvýšené teplotě v roztaveném stavu
          446hořlavá tuhá látka, toxická, která je při zvýšené teplotě v roztaveném stavu
          46hořlavá tuhá látka nebo tuhá látka schopná samoohřevu, toxická
          462toxická tuhá látka, reagující s vodou, vyvíjející hořlavé plyny
          X462tuhá látka, nebezpečně reagující s vodou, vyvíjející toxické plyny1
          48hořlavá tuhá látka nebo tuhá látka schopná samoohřevu, žíravá
          482žíravá tuhá látka, reagující s vodou, vyvíjející hořlavé plyny
          X482tuhá látka, nebezpečně reagující s vodou, vyvíjející hořlavé plyny 1
          50látka podporující hoření
          539hořlavý organický peroxid
          55látka silně podporující hoření
          556látka silně podporující hoření, toxická
          558látka silně podporující hoření, žíravá
          559látka silně podporující hoření, která může vyvolat samovolně prudkou reakci
          56látka podporující hoření, toxická
          568látka podporující hoření, toxická, žíravá
          58látka podporující hoření, žíravá
          59látka podporující hoření, která může vyvolat samovolně prudkou reakci
          60toxická nebo slabě toxická látka
          606infekční látka
          623toxická kapalina, reagující s vodou, vyvíjející hořlavé plyny
          63toxická látka, hořlavá (bod vzplanutí od 23 °C do 60 °C včetně)
          638toxická látka, hořlavá (bod vzplanutí od 23 °C do 60 °C včetně), žíravá
          639toxická látka, hořlavá (s bodem vzplanutí nejvýše 60 °C), která může vyvolat samovolně prudkou reakci
          64toxická tuhá látka, hořlavá nebo schopná samoohřevu
          642toxická tuhá látka, reagující s vodou, vyvíjející hořlavé plyny
          65toxická látka, podporující hoření
          66velmi toxická látka
          663velmi toxická látka, hořlavá (s bodem vzplanutí nejvýše 60 °C)
          664velmi toxická tuhá látka, hořlavá nebo schopná samoohřevu
          665velmi toxická látka, podporující hoření
          668velmi toxická látka, žíravá
          669velmi toxická látka, která může vyvolat samovolně prudkou reakci
          68toxická látka, žíravá
          69toxická nebo slabě toxická látka, která může vyvolat samovolně prudkou reakci
          70radioaktivní látka
          78radioaktivní látka, žíravá
          80žíravá nebo slabě žíravá látka
          X80žíravá nebo slabě žíravá látka, která nebezpečně reaguje s vodou 1
          823žíravá kapalina, reagující s vodou, vyvíjející hořlavé plyny
          83žíravá nebo slabě žíravá látka, hořlavá (bod vzplanutí od 23 °C do 60 °C včetně)
          X83žíravá nebo slabě žíravá látka, hořlavá (bod vzplanutí od 23 °C do 60 °C včetně), nebezpečně reagující s vodou 1
          839žíravá nebo slabě žíravá látka, hořlavá (bod vzplanutí od 23 °C do 60 °C včetně), která může vyvolat samovolně prudkou reakci
          X839žíravá nebo slabě žíravá látka, hořlavá (bod vzplanutí od 23 °C do 60 °C včetně), která může vyvolat samovolně prudkou reakci a nebezpečně reagující s vodou 1
          84žíravá tuhá látka, hořlavá nebo schopná samoohřevu
          842žíravá tuhá látka, která reaguje s vodou, vyvíjející hořlavé plyny
          85žíravá nebo slabě žíravá látka, podporující hoření
          856žíravá nebo slabě žíravá látka, podporující hoření a toxická
          86žíravá nebo slabě žíravá látka, toxická
          88silně žíravá látka
          X88silně žíravá látka, která nebezpečně reaguje s vodou
          883silně žíravá látka, hořlavá (bod vzplanutí od 23 °C do 60 °C včetně)
          884silně žíravá tuhá látka, hořlavá nebo schopná samoohřevu
          885silně žíravá látka, podporující hoření
          886silně žíravá látka, toxická
          X886silně žíravá látka, toxická, nebezpečně reagující s vodou 1
          89žíravá nebo slabě žíravá látka, která může vyvolat samovolně prudkou reakci
          90látka ohrožující životní prostředí; jiné nebezpečné látky
          99jiné nebezpečné látky přepravované v zahřátém stavu.
    1. 5.3.3 Značka pro zahřáté látky

      Cisternová vozidla, cisternové vozy, cisternové kontejnery, přemístitelné cisterny, speciální vozidla, speciální železniční vozy nebo speciální kontejnery nebo speciálně vybavená vozidla, speciálně vybavené železniční vozy nebo speciálně vybavené kontejnery, pro které je vyžadována značka pro zahřáté látky podle zvláštního ustanovením 580 uvedeného ve sloupci (6) tabulky A kapitoly 3.2, musí být opatřeny na obou bočních stranách pro železniční vozy, na obou bočních stranách a na zadní straně pro vozidla a na obou bočních stranách a na obou koncích pro kontejnery, cisternové kontejnery a přemístitelné cisterny značkou tvaru rovnostranného trojúhelníka o straně nejméně 250 mm v červené barvě, jak je uvedena níže.

      Obrázek
    1. 5.3.4 Označováni pro přepravu v přepravním řetězci zahrnujícím námořní dopravu
      1. 5.3.4.1 Pro přepravu v přepravním řetězci zahrnujícím námořní dopravu nemusí být kontejnery, přemístitelné cisterny a MEGC označeny oranžovými tabulkami podle oddílu 5.3.2, pokud mají označení předepsané v oddílu 5.3.2 IMDG Code, kde

        (a) oficiální pojmenování pro přepravu obsahu je trvale vyznačeno alespoň na dvou stranách:

        1. - přemístitelných cisteren a MEGC,
        2. - kontejnerů pro volně ložené látky,
        3. - kontejnerů obsahujících nebezpečné věci v kusech jen s jedinou látkou, pro kterou IMDG Code nevyžaduje velkou bezpečnostní značku nebo značku pro látky znečišťující moře:

        (b) UN číslo pro věci je uvedeno černými číslicemi o výšce nejméně 65 mm:

        1. - buď na bílém podkladu v dolní polovině velkých bezpečnostních značek umístěných na nákladní dopravní jednotce;
        2. - nebo na oranžové pravoúhlé tabulce o výšce nejméně 120 mm a šířce nejméně 300 mm, s černým lemem o šířce 10 mm, která musí být umístěna bezprostředně vedle velkých bezpečnostních značek nebo značek pro látky znečišťující moře podle IMDG Code, nebo pokud není velká bezpečnostní značka nebo značka pro látky znečišťující moře předepsána, vedle oficiálního pojmenování pro přepravu.

        Příklad označení přemístitelné cisterny přepravující acetal, třídy 3, UN 1088 podle IMDG Code

        OZNAČOVÁNÍ KONTEJNERŮ, MEGC, CISTERNOVÝCH KONTEJNERŮ, PŘEMÍSTITELNÝCH CISTEREN, VOZIDEL A ŽELEZNIČNÍCH VOZŮ VELKÝMI BEZPEČNOSTNÍMI ZNAČKAMI A NÁPISY Velká bezpečnostní značka pro radioaktivní látky třídy 7 Příklad označení přemístitelné cisterny přepravující acetal, třídy 3, UN 1088 podle IMDG Code
        PRVNÍ VARIANTAObrázekčerný plamen na
        červeném podkladu

        DRUHÁ VARIANTA

        OZNAČOVÁNÍ KONTEJNERŮ, MEGC, CISTERNOVÝCH KONTEJNERŮ, PŘEMÍSTITELNÝCH CISTEREN, VOZIDEL A ŽELEZNIČNÍCH VOZŮ VELKÝMI BEZPEČNOSTNÍMI ZNAČKAMI A NÁPISY Velká bezpečnostní značka pro radioaktivní látky třídy 7 Příklad označení přemístitelné cisterny přepravující acetal, třídy 3, UN 1088 podle IMDG Code
        Obrázekčerný plamen na
        červeném podkladu        		Obrázek
        oranžový podklad,
        len a číslice černé
      1. 5.3.4.2 Jestliže jsou přemístitelné cisterny, MEGC nebo kontejnery označené podle 5.3.4.1 přepravovány plavidlem naložené na vozidlech, vztahuje se na nosná vozidla pouze odstavec 5.3.2.1.1.
      2. 5.3.4.3 Navíc k velkým bezpečnostním značkám, oranžovým tabulkám a značkám předepsaným nebo dovoleným ADN mohou být nákladní dopravní jednotky opatřeny dodatečnými značkami (nápisy), velkými bezpečnostními značkami a jiným označeními předepsanými, kde je to vhodné, podle IMDG Code, například značkou pro látky znečišťující moře nebo nápisem „LIMITED QUANTITIES“.
    1. 5.3.5 (Vyhrazeno)
    2. 5.3.6 Značka pro látky ohrožující životní prostředí

      Je-li podle ustanovení oddílu 5.3.1 vyžadováno umístěni velké bezpečnostní značky, musí být kontejnery, MEGC, cisternové kontejnery, přemístitelné cisterny a vozidla obsahující látky ohrožující životní prostředí splňující kritéria uvedená v 2.2.9.1.10 označeny značkou pro látky ohrožující životní prostředí vyobrazenou v 5.2.1.8.3. Ustanovení oddílu 5.3.1 týkající se velkých bezpečnostních značek se vztahují s patřičnými změnami na tuto značku.
