Sdělení Ministerstva zahraničních věcí o přístupu České republiky k Protokolu z roku 1997 pozměňujícího Mezinárodní úmluvu o zamezení znečištění z lodí z roku 1973

vyhlášené znění

  1. .1 namísto odstavců 12 až 15 pravidla 18, podle potřeby, splňovat požadavky odstavce 3 tohoto pravidla, pokud nepodléhá ustanovením odstavců 4 a 5 tohoto pravidla a
  2. .2 splňovat, podle potřeby, požadavky pravidla 28.6.
  1. 3 Nákladová nádrž po celé její délce musí být chráněna balastními nádržemi nebo prostory jiného druhu než jsou nádrže, ve kterých se přepravují ropné látky, a to následovně:
    1. .1 Boční nádrže nebo prostory

      Boční nádrže nebo prostory musí být rozloženy po celé hloubce boku lodi nebo od horní strany dvojitého dna k nejhořejší palubě, a to bez ohledu na místa, kde je nainstalovaná zaoblená okrajnice. Musí být uspořádány tak, aby se nákladové nádrže nacházely uvnitř konstrukční linie boční obšívky na žádném místě blíže než je vzdálenost w, která, jak ukazuje obrázek 1, se měří v libovolném průřezu kolmo k plášti boku tak, jak je uvedeno níže:

      w = 2,0 m, podle toho, která hodnota je menší.

      Minimální hodnota w = 1,0 m.

    1. .2 Nádrže nebo prostory dvojitého dna

      V každém průřezu musí být hloubka každé nádrže nebo prostoru dvojitého dna taková, aby vzdálenost h mezi dnem nákladových nádrží a konstrukční linií dnové obšívky měřená v kolmo ke dnové obšívce tak, jak je znázorněno na obrázku 1, nebyla menší než je uvedeno níže:

      I J

      h = 2,0 m, podle toho, která hodnota je menší.

      Minimální hodnota h = 1,0 m.

    1. .3 Ohyb stokové oblasti nebo na místech bez jasně definovaného ohybu stokové oblasti

      Když se vzdálenosti h a w liší, musí mít vzdálenost w přednost v úrovních překračujících 1,5h nad základní linií tak, jak je znázorněno na obrázku 1.

VIZ VÝKLAD 39

Obrázek

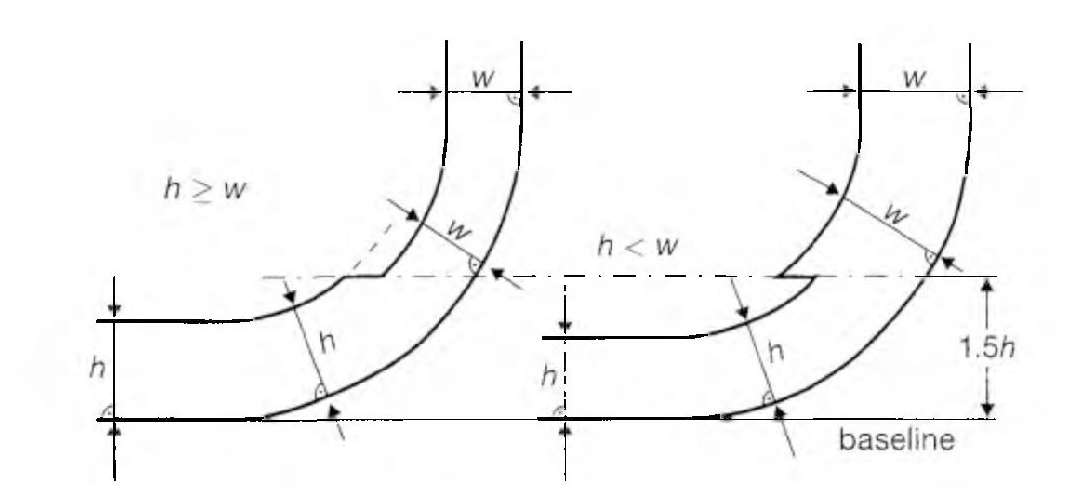

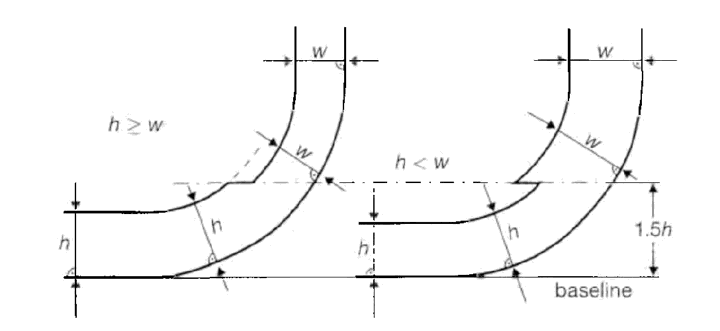

Obrázek 1 - Hraniční linie nákladové nádrže (baseline = základní linie)

  1. .4 Celkový objem balastních nádrží

    Na tankerech na surovou ropu o hrubé nosnosti 20.000 tun a více a tankerech pro přepravu ropných produktů o hrubé nosnosti 30.000 tun nesmí být celkový objem bočních nádrží, nádrží dvojitého dna, nádrží v předním kolizním prostoru a nádrží v zadním prostoru menší než objem nádrží na oddělený balast nutný ke splnění požadavků pravidla 18 této přílohy. Boční nádrže nebo prostory a nádrže dvojitého dna využívané ke splnění požadavků pravidla 18 musí být umístěny co nejrovnoměrněji, je-li to proveditelné, po celé délce nákladové nádrže. Dodatečný objem odděleného balastu poskytnutý ke snížení namáhání ohybem na podélném nosníku trupu, sklonu apod. může být umístěn kdekoliv uvnitř lodi.

  1. .5 Sací jímky v nákladových tancích

    Sací jímky v nákladových tancích mohou vyčnívat do dvojitého dna pod hraniční linií definovanou vzdáleností h za předpokladu, že tyto jímky jsou co nejmenší a vzdálenost mezi dnem jímky a dnovou obšívkou není menší než 0,5h.

  1. .6 Potrubí pro balast a náklad

    Potrubí pro balast a jiné potrubí, např. sondovací a odvzdušňovací potrubí do balastních nádrží nesmí procházet nákladovými nádržemi. Nákladové potrubí a podobné potrubí to nákladových nádrží nesmí procházet balastními nádržemi. Výjimky z tohoto požadavku mohou být udělena na krátké úseky potrubí, a to za předpokladu, že jsou zcela svařované nebo ekvivalentní.

  1. 4 Následující platí pro nádrže nebo prostory dvojitého dna:
    1. .1 Od nádrží nebo prostor dvojitého dna podle požadavků odstavce 3.2 tohoto pravidla může být upuštěno, a to za předpokladu, že konstrukce tankeru je taková, aby tlak nákladu a par vyvíjený na dnovou obšívku tvořící jedinou hranici mezi nákladem a mořem nepřekročil vnější hydrostatický tlak vody tak, jak je vyjádřeno následujícím vzorcem:
      f × hc × pc × g × p ≤ dn × ps × g
      1. kde:

        hc = výška nákladu v kontaktu s dnovou obšívkou (v metrech)

        pc = maximální hustota nákladu v (v kg/m3)

        dn = minimální provozní ponor za libovolného očekávaného naložení (v metrech)

        ps = hustota mořské vody (v kg/m3)

        p = maximální nastavený tlak oproti atmosférickému tlaku (přetlaku) ventilu tlak/podtlak zajištěného pro nákladovou nádrž (v Pa)

        f = bezpečnostní faktor = 1,1

        g = standardní gravitační zrychlení (9,81 m/s2).

    1. .2 Veškeré horizontální dělící stěny nezbytné pro splnění výše uvedených požadavků musí být umístěny ve výšce nejméně nebo 6 m, podle toho, která hodnota je nižší, ale nejvíce 0,6D nad základní linií, kde D je konstrukční hloubka uprostřed lodi.
    2. .3 Umístění bočních nádrží nebo prostor jsou definována v odstavci 3.1 tohoto pravidla s výjimkou případů, že pod úrovní 1,5h nad základní linií, kde h je definována v odstavci 3.2 tohoto pravidla, může být hraniční linie nákladové nádrže svislá dolů k obšívce dna tak, jak je znázorněno na obrázku 2.

VIZ VÝKLAD 40

Obrázek

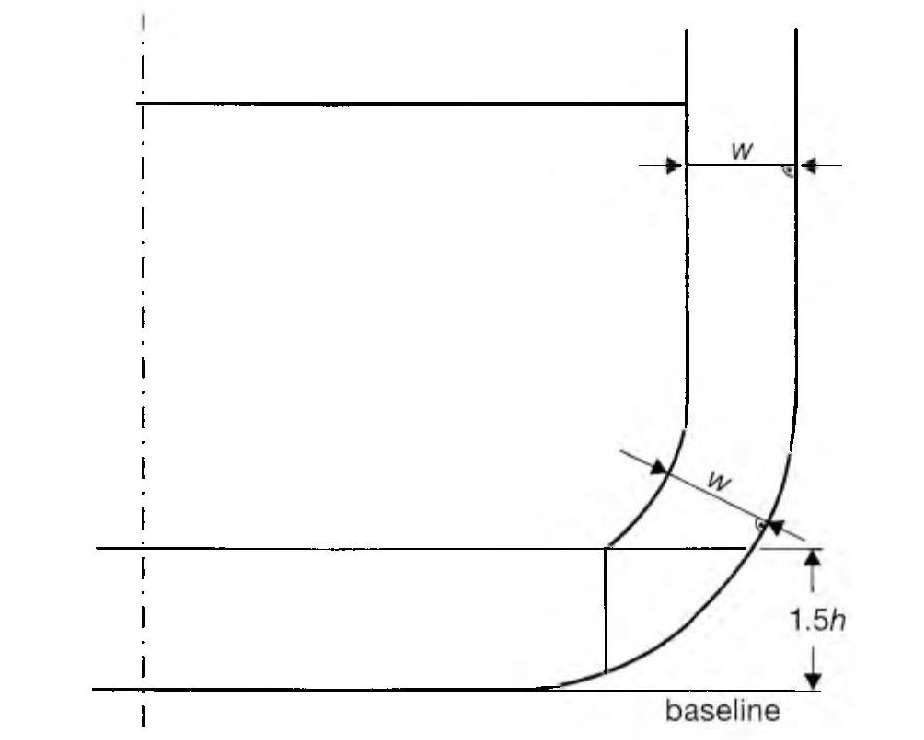

Obrázek 2 - Hraniční linie nákladové nádrže (baseline = základní linie)

  1. 5 Jiné metody navrhování a konstrukce ropných tankerů mohou být přijaty i jako alternativy k požadavkům stanoveným v odstavci 3 tohoto pravidla, a to za předpokladu, že tyto metody zajišťují přinejmenším stejnou úroveň ochrany proti znečištění ropnými látkami v případě srážky nebo ztroskotání a že jsou v zásadě přijaty Výborem na ochranu životního prostředí v mořích na základě pokynů vypracovaných Organizací.*
  2. 6 Každý ropný tanker o hrubé nosnosti nejméně 5.000 tun musí splňovat ustanovení odstavců 3 a 4 tohoto pravidla nebo musí:
    1. .1 být minimálně vybaven nádržemi nebo prostory dvojitého dna s takovou hloubkou, že vzdálenost h, uvedená v odstavci 3.2 tohoto pravidla, bude v souladu s následujícím:

      s minimální hodnotou h = 0,76 m;

      na ohybu stokové oblasti a na místech bez jasně definovaného ohybu stokové oblasti, musí být hraniční linie nákladové nádrže rovnoběžná s linií rovného dna středu lodi tak, jak je znázorněno na obrázku 3 a

    1. .2 být vybaveny nákladovými nádržemi uspořádanými tak, aby objem každé nákladové nádrže nepřesáhl 700 m3, pokud nebudou boční nádrže nebo prostory uspořádány v souladu s odstavcem 3.1 tohoto pravidla, splňujícími následující:

      s minimální hodnotou w = 0,76 m;

VIZ VÝKLAD 41

Obrázek

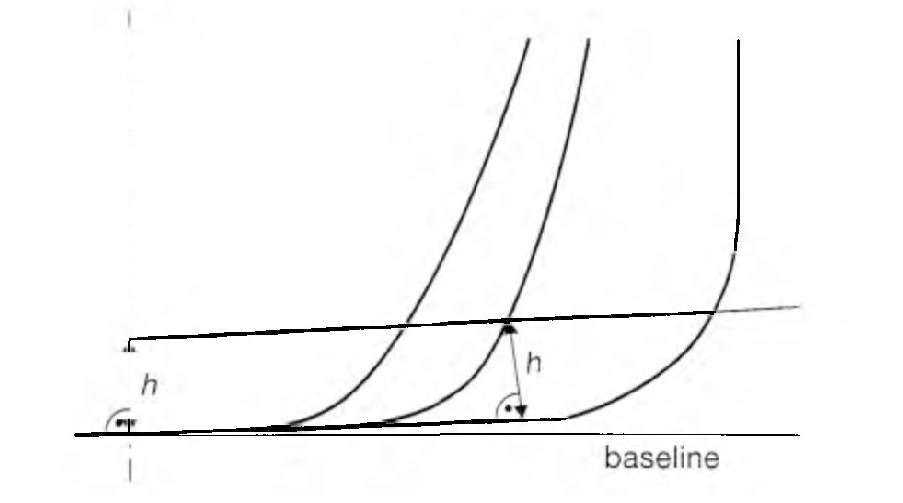

Obrázek 3 - Hraniční linie nákladové nádrže (baseline = základní linie)

  1. 7 Ropné látky se nesmí přepravovat v žádném prostoru rozprostírajícím se dopředu ke kolizní přepážce umístěné v souladu s pravidlem II-1/11 Mezinárodní úmluvy o bezpečnosti lidského života na moři z roku 1974, ve znění pozdějších předpisů.* Ropný tanker, který v souladu s výše uvedeným pravidlem nemusí mít kolizní přepážku, nesmí přepravovat ropu v žádném prostoru rozprostírajícím se dopředu před příčnou rovinu kolmou k ose, která je umístěna jako by se jednalo o kolizní přepážku umístěnou v souladu s výše uvedeným pravidlem.
  2. 8 Při schvalování návrhu a konstrukce ropných tankerů, které mají být postaveny v souladu s ustanoveními tohoto pravidla musí brát správní orgán v úvahu obecné bezpečnostní aspekty, včetně potřeby údržby a kontroly bočních nádrží a nádrží či prostor dvojitého dna.
Pravidlo 20

Požadavky na dvojitý trup dvojité dno u ropných tankerů dodaných před 6. červencem 1996

VIZ VÝKLAD 31

  1. 1 Nebude-li výslovně stanoveno jinak, toto pravidlo se:
    1. .1 bude vztahovat na ropné tankery o hrubé nosnosti 5.000 tun a více, které jsou dodány před 6. červencem 1996 tak, jak je definováno v pravidle 1.28.5 této přílohy a
    2. .2 nebude vztahovat na ropné tankery splňující pravidlo 19 a pravidlo 28 s ohledem na odstavec 28.6, které jsou dodány před 6. červencem 1996 tak, jak je definováno v pravidle 1.28.5 této přílohy a
    3. .3 nebude vztahovat na ropné tankery na něž se vztahuje výše uvedený pododstavec 1 splňující pravidla 19.3.1 a 19.3.2 nebo 19.4 nebo 19.5 této přílohy, vyjma toho, že požadavek na minimální vzdálenosti mezi hranicemi nákladových nádrží a obšívkou boku či dna lodi nemusí být ve všech ohledech splněn. V tomto případě, boční ochranné vzdálenosti nesmí být menší než je uvedeno v Mezinárodním předpisu o hromadné přepravě chemických látek pro umístění nákladových nádrží typu 2 a spodní ochranné vzdálenosti v ose musí splňovat pravidlo 18.15.2 této přílohy.
  1. 2 Pro účely tohoto pravidla:
    1. .1 Termín těžká motorová nafta bude znamenat motorovou naftu jiného druhu než jsou frakce, z nichž více než 50 % objemu se destiluje při teplotě nepřesahující 340 °C při testování metodou přijatelnou pro Organizaci.*
    2. .2 Termín pohonná ropná látka bude znamenat těžké frakce nebo zbytky surové ropy nebo směsi těchto materiálů určené k použití jako palivo pro výrobu tepla nebo elektrického proudu v kvalitě odpovídající specifikaci přijatelné pro Organizaci.†
  1. 3 Pro účely tohoto pravidla se ropné tankery dělí do následujících kategorií:
    1. .1 Termín ropný tanker kategorie 1 znamená ropný tanker o hrubé nosnosti 20.000 tun a více přepravující surovou ropu, pohonnou ropnou látku, těžkou motorovou naftu nebo mazací olej jako náklad, a o hrubé nosnosti 30.000 tun a více přepravující ropné látky jiného druhu než je uvedeno výše, který nesplňuje požadavky na ropné tankery dodané po 1. červnu 1982 tak, jak je stanoveno v pravidle 1.28.4 této přílohy;
    2. .2 Termín ropný tanker kategorie 2 znamená ropný tanker o hrubé nosnosti 20.000 tun a více přepravující surovou ropu, pohonnou ropnou látku, těžkou motorovou naftu nebo mazací olej jako náklad, a o hrubé nosnosti 30.000 tun a více přepravující ropné látky jiného druhu než je uvedeno výše, který splňuje požadavky na ropné tankery dodané po 1. červnu 1982 tak, jak je stanoveno v pravidle 1.28.4 této přílohy a

    VIZ VÝKLAD 42

    1. .3 Termín ropný tanker kategorie 3 znamená ropný tanker o hrubé nosnosti 5.000 tun a více, ale méně než je určeno v pododstavci 1 nebo 2 tohoto odstavce.
  1. 4 Ropný tanker, na který se vztahuje toto pravidlo musí splňovat požadavky odstavců 2 až 5, 7 a 8 pravidla 19 a pravidla 28 s ohledem na odstavec 28.6 této přílohy nejpozději do 5. dubna 2005 nebo výročí data dodání lodi v den nebo v roce uvedeným v následující tabulce:
    VIZ VÝKLAD 39 Obrázek 1 - Hraniční linie nákladové nádrže (baseline = základní linie) VIZ VÝKLAD 40 Obrázek 2 - Hraniční linie nákladové nádrže (baseline = základní linie) VIZ VÝKLAD 41 Obrázek 3 - Hraniční linie nákladové nádrže (baseline = základní linie) Požadavky na dvojitý trup dvojité dno u ropných tankerů dodaných před 6. červencem 1996 VIZ VÝKLAD 31 VIZ VÝKLAD 42
    Kategorie ropného tankeru Datum nebo rok
    Kategorie 1 5. dubna 2005 u lodí dodaných 5. dubna 1982 či dříve
    2005 u lodí dodaných po 5. dubnu 1982
    Kategorie 2 a Kategorie 3 5. dubna 2005 u lodí dodaných 5. dubna 1977 či dříve
    2005 u lodí dodaných po 5. dubnu 1977, ale před 1. lednem 1978
    2006 u lodí dodaných v letech 1978 a 1979
    2007 u lodí dodaných v letech 1980 a 1981
    2008 u lodí dodaných v roce 1982
    2009 u lodí dodaných v roce 1983
    2010 u lodí dodaných v roce 1984 či později

VIZ VÝKLAD 43

  1. 5 Bez ohledu na ustanovení odstavce 4 tohoto pravidla, v případě ropných tankerů kategorie 2 nebo 3 vybavených pouze dvojitým dnem nebo dvojitými boky, které se nevyužívají k přepravě ropných látek a táhnoucími se po celé délce nákladové nádrže, nebo prostory dvojitého trupu, které se nevyužívají k přepravě ropných látek a táhnoucími se po celé délce nákladové nádrže, ale které nesplňují podmínky osvobozující je od ustanovení odstavce 1.3 tohoto pravidla, může správní orgán povolit další provoz takových lodí po datu stanoveném v odstavci 4 tohoto pravidla, a to za předpokladu, že:
    1. .1 loď byla v provozu dne 1. července 2001;
    2. .2 správní orgán je spokojen s ověřením úředních záznamů, že loď splňuje výše uvedené podmínky;
    3. .3 výše uvedené podmínky lodi zůstávají beze změny a
    4. .4 tento další provoz nepokračuje po dni, kdy loď dosáhne 25 let ode dne jejího dodání.
  1. 6 Ropný tanker kategorie 2 nebo 3 starý 15 let a více po dni jeho dodání musí splňovat tento Systém hodnocení stavu přijatý Výborem na ochranu životního prostředí v mořích usnesením MEPC.94 (46), ve znění pozdějších předpisů, a to za předpokladu, že tyto změny musí být přijaty, vstoupí v platnost a nabudou účinnosti v souladu s ustanoveními článku 16 této úmluvy s ohledem na změnu postupů, které platí pro dodatek k příloze.

VIZ VÝKLAD 44

  1. 7 Správní orgán může povolit další provoz ropného tankeru kategorie 2 nebo 3 po datu uvedeném v odstavci 4 tohoto pravidla, pokud uspokojivé výsledky Systému hodnocení stavu zaručí, že, podle názoru správního orgánu, je loď schopna pokračovat v provozu, a to za předpokladu, že tento provoz nesmí pokračovat po výročí dne dodání lodě v roce 2015 nebo od dne, kdy loď dosáhne 25 let ode dne jejího dodání, podle toho, které datum je dřívější.
  2. 8.1 Správní orgán smluvní strany této úmluvy, který umožňuje použití odstavce 5 tohoto pravidla, nebo povoluje, pozastavuje, ruší nebo odmítá použití odstavce 7 tohoto pravidla, pro loď oprávněnou plout pod její vlajkou neprodleně sdělí Organizaci uvedené údaje za účelem jejich distribuce smluvním stranám této úmluvy kvůli informování a přijetí vhodných opatření, jsou-li nutná.
  3. 8.2 Smluvní strana této úmluvy bude oprávněna odepřít vstup do přístavů nebo příbřežních terminálů, které spadají do její pravomoci, ropným tankerům provozovaným v souladu s ustanoveními:
    1. .1 odstavce 5 tohoto pravidla po uplynutí výročí dne dodání lodě v roce 2015 nebo
    2. .2 odstavce 7 tohoto pravidla.

    V takových případech musí daná smluvní strana sdělit údaje o tomto odepření Organizaci, která je rozešle smluvním stranám této úmluvy z důvodu jejich informování a přijetí vhodných opatření, jsou-li nutná.

Pravidlo 21

Zabraňování znečištění z ropných tankerů přepravujících těžké ropné látky jako náklad

  1. 1 Toto pravidlo:
    1. .1 bude vztahovat na ropné tankery o hrubé nosnosti 600 tun a více přepravujících těžké ropné látky jako náklad bez ohledu na datum dodání a
    2. .2 nebude vztahovat na ropné tankery na něž se vztahuje výše uvedený pododstavec 1 splňující pravidla 19.3.1 a 19.3.2 nebo 19.4 nebo 19.5 této přílohy, vyjma toho, že požadavek na minimální vzdálenosti mezi hranicemi nákladových nádrží a obšívkou boku či dna lodi nemusí být ve všech ohledech splněn. V tomto případě, boční ochranné vzdálenosti nesmí být menší než je uvedeno v Mezinárodním předpisu o hromadné přepravě chemických látek pro umístění nákladových nádrží typu 2 a spodní ochranné vzdálenosti v ose musí splňovat pravidlo 18.15.2 této přílohy.
  1. 2 Pro účely tohoto pravidla bude termín těžké ropné látky znamenat jedno z následujících:
    1. .1 surovou ropu o hustotě při 15 °C vyšší než 900 kg/m3;
    2. .2 ropné látky jiného druhu než je surová ropa, buď o hustotě při 15 °C vyšší než 900 kg/m3 nebo s kinematickou viskozitou při 50 °C vyšší než 180 mm2/s nebo
    3. .3 bitumen, dehet a jejich emulze
  1. 3 Ropný tanker, na který se toto pravidlo vztahuje musí splňovat ustanovení odstavců 4 až 8 tohoto pravidla, a to navíc se splněním příslušných ustanovení pravidla 20.
  2. 4 Na základě ustanovení odstavců 5, 6 a 7 tohoto pravidla, ropný tanker, na který se toto pravidlo vztahuje, musí:
    1. .1 má-li hrubou nosnost 5.000 tun a více, splňovat požadavky pravidla 19 této přílohy nejpozději do 5. dubna 2005 nebo
    2. .2 má-li hrubou nosnost 600 tun a více, ale méně než 5000 tun hrubé nosnosti, být vybaven oběma nádržemi nebo prostory dvojitého dna splňujícími ustanovení pravidla 19.6.1 této přílohy, a bočními nádržemi nebo prostory uspořádanými v souladu s pravidlem 19.3.1 a splňujícími požadavek na vzdálenost w tak, jak je uvedeno v pravidle 19.6.2, nejpozději ve výročí dne dodání lodě v roce 2008.
